Haldex sistema, dažnai naudojama Volvo automobiliuose su visais varančiaisiais ratais (AWD), užtikrina optimalų sukimo momento paskirstymą tarp priekinių ir galinių ašių. Tai leidžia automobiliui geriau prisitaikyti prie skirtingų kelio sąlygų, pagerina stabilumą ir pravažumą. Tačiau, kaip ir bet kuris sudėtingas mechanizmas, Haldex sistema reikalauja periodinės priežiūros ir, esant reikalui, remonto.
Šiame straipsnyje išsamiai aptarsime Haldex sistemos veikimo principus, priežiūros rekomendacijas, dažniausiai pasitaikančias problemas ir jų sprendimo būdus, taip pat patarimus, kaip užtikrinti ilgą ir patikimą sistemos tarnavimą.

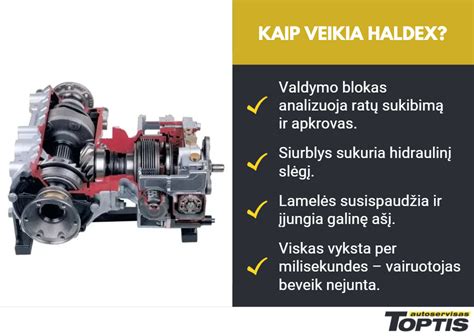

Haldex Sistemos Veikimo Principas
Haldex sistema yra automatinė sankaba, kuri reaguoja į ratų slydimą ir kitus parametrus, tokius kaip akseleratoriaus padėtis ir stabdymo intensyvumas. Pagrindiniai sistemos komponentai:
- Haldex mova: Pagrindinis elementas, jungiantis priekinę ir galinę ašis. Ji susideda iš daugybės diskų, panardintų į specialų tepalą.
- Elektrinis siurblys: Sukuria slėgį sistemoje, kuris reikalingas suspausti diskus ir perduoti sukimo momentą.
- Valdymo blokas (ECU): Stebi įvairius jutiklius ir valdo elektrinį siurblį bei solenoidinius vožtuvus, kad reguliuotų sukimo momento paskirstymą.
- Slėgio jutikliai: Teikia informaciją valdymo blokui apie slėgį sistemoje.
- Temperatūros jutikliai: Stebi tepalo temperatūrą ir apsaugo sistemą nuo perkaitimo.
Kai priekiniai ratai pradeda slysti, valdymo blokas aktyvuoja elektrinį siurblį. Siurblys sukuria slėgį, kuris suspaudžia Haldex movos diskus. Kuo didesnis slėgis, tuo daugiau sukimo momento perduodama galinei ašiai. Šis procesas vyksta automatiškai ir labai greitai, todėl vairuotojas dažnai nejaučia jokių pokyčių.
Haldex Sistemos Evoliucija Volvo Automobiliuose
2003 metų Volvo XC70 iš esmės yra tas pats 2000 metų Volvo V70XC. Tais metais Volvo Cars nusprendė šį modelį pristatyti ne kaip V70 modifikaciją, o kaip visiškai naują Volvo lengvųjų automobilių šeimos narį. 2003 metais pradėti montuoti dyzeliniai varikliai, ir AWD sistemos viskomova pakeista Haldex daugiadiske elektronine mova, taip pat pradėti montuoti xenon žibintai. Tai pabrėžė Haldex technologijos svarbą Volvo visų varančiųjų ratų sistemų plėtroje.
Dažniausiai Pasitaikančios Haldex Sistemos Problemos ir Jų Sprendimo Būdai
Nepaisant reguliarios priežiūros, Haldex sistemoje gali atsirasti problemų. Dažniausiai pasitaikančios problemos:
- Elektrinio siurblio gedimas: Tai viena iš dažniausių Haldex sistemos problemų. Siurblys gali sugesti dėl įvairių priežasčių, tokių kaip nusidėvėjimas, užteršimas arba perkaitimas.
- Gedimo simptomai: prarastas sukimo momento paskirstymas galinei ašiai, AWD sistemos įspėjamasis signalas prietaisų skydelyje, triukšmas iš Haldex sistemos.
- Sprendimas: elektrinio siurblio keitimas.
- Valdymo bloko (ECU) gedimas: Valdymo blokas yra atsakingas už Haldex sistemos valdymą, todėl jo gedimas gali sukelti įvairių problemų.
- Gedimo simptomai: nereguliuojamas sukimo momento paskirstymas, AWD sistemos įspėjamasis signalas prietaisų skydelyje, netinkamas Haldex sistemos veikimas.
- Sprendimas: valdymo bloko remontas arba keitimas.
- Slėgio jutiklių gedimas: Slėgio jutikliai teikia informaciją valdymo blokui apie slėgį sistemoje. Jų gedimas gali sukelti netikslų sukimo momento paskirstymą.
- Gedimo simptomai: nereguliuojamas sukimo momento paskirstymas, AWD sistemos įspėjamasis signalas prietaisų skydelyje.
- Sprendimas: slėgio jutiklių keitimas.
- Haldex movos nusidėvėjimas: Laikui bėgant Haldex movos diskai gali nusidėvėti, dėl to sumažėja sukimo momento perdavimo efektyvumas.
- Gedimo simptomai: prarastas sukimo momento paskirstymas galinei ašiai, triukšmas iš Haldex sistemos.
- Sprendimas: Haldex movos remontas arba keitimas.
- Tepalo nutekėjimas: Tepalo nutekėjimas iš Haldex sistemos gali sukelti slėgio sumažėjimą ir netinkamą sistemos veikimą.
- Gedimo simptomai: tepalo dėmės po automobiliu, AWD sistemos įspėjamasis signalas prietaisų skydelyje.
- Sprendimas: tepalo nutekėjimo šaltinio nustatymas ir pašalinimas (pvz., sandariklių keitimas).
Atvejų analizė ir diagnostika
Dažnai pasitaiko, kad savininkai susiduria su specifinėmis problemomis. Pavyzdžiui, Volvo XC90 2007 m. gali pastoviai rakinėti AWD ant posūkių. Diagnostikos metu galima pastebėti keistą dalyką: BCM blokas rodo visų ratų greitį vienodai, gaudamas informaciją iš ABS daviklių. Tačiau DEM blokas, gaudamas tą pačią informaciją per CAN-bus iš BCM bloko, gali rodyti trijų ratų greitį korektiškai, o vieno rato (pvz., galinio dešinio) greitis svyruoja nuo 20 000 km/h iki 40 000 km/h. Atitinkamai, DEM blokas supranta, kad vienas ratas smarkiai prasisuka ir rakinasi. Tokiu atveju, nors ABS žiedo trūkimas buvo svarstomas, BCM blokas visų daviklių parametrus rodė korektiškai, todėl daviklio gedimas ar žiedo trūkimas atkrito. Mintis keisti patį DEM bloką yra logiška, tačiau verta apsvarstyti ir programinės įrangos atnaujinimą.
Panaši bėda, kai posūkyje lėtai važiuojant "susirakindavo" AWD ir net padangos ant asfalto praslysdavo, buvo užfiksuota su XC70. Šiuo atveju problemą išsprendė pakeitus galinio reduktoriaus tepalą. Kitais atvejais bėda išsisprendė pakeitus slėgio daviklį - tą mažytį elementą Haldex sistemoje.
Haldex Sistemos Priežiūra: Užtikrinant Ilgaamžiškumą
Reguliari Haldex sistemos priežiūra yra būtina norint užtikrinti jos patikimą veikimą ir prailginti tarnavimo laiką. Pagrindiniai priežiūros punktai:
Tepalo keitimas
Haldex tepalas laikui bėgant praranda savo savybes, todėl jį reikia reguliariai keisti. Gamintojai rekomenduoja tai daryti kas 30 000 - 60 000 kilometrų arba kas 2-3 metus, priklausomai nuo eksploatavimo sąlygų. Jei automobilis dažnai naudojamas sunkiomis sąlygomis (pvz., bekelėje, tempiant priekabą), tepalą reikėtų keisti dažniau.
Haldex alyva yra labai specifinė ir skatina trintį tarp kelių plokščių sankabos sąrankos paviršių. Dėl šios trinties alyvoje kaupiasi trinties medžiagos dalelės. Jūsų keturių ratų pavaros sistema sukurta specialiai važiuoti su šia alyva, ir, svarbiausia, ji negali veikti be tepimo. Haldex siurblys užtikrina alyvos slėgį, kuris prireikus padeda sankaboms suaktyvinti galinių ratų pavarą. Jei filtras ar alyvos filtras užsikemša, alyva gali tapti nešvari ir neveiksminga. Nešvari alyva gali perkaitinti movą arba sudeginti sankabą. Tai taip pat gali sudeginti Haldex siurblį ir taip prarasite galinę pavarą bei galiausiai gedimas taps esminis.

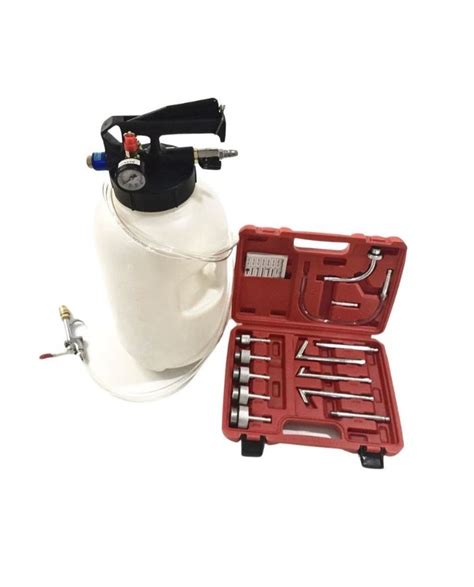

Tepalo keitimo procedūra:
- Atjunkite elektrinio siurblio jungtį.
- Atidarykite išleidimo kamštį ir išleiskite seną tepalą.
- Uždėkite išleidimo kamštį.
- Atidarykite pildymo kamštį ir supilkite naują tepalą.
- Patikrinkite tepalo lygį.
- Prijunkite elektrinio siurblio jungtį.
Svarbu naudoti tik gamintojo rekomenduojamą tepalą, kuris atitinka Haldex sistemos specifikacijas. Netinkamas tepalas gali pažeisti sistemą. Alyva alyvai nelygu, ir tai yra 100 proc. tiesa kalbant apie Haldex sistemą. Tad trumpas atsakymas - ne, negalima Haldex sistemai naudoti ne Haldex alyvos. Idealiu atveju visada turėtumėte naudoti tik jūsų automobiliui skirtą originalią Haldex alyvą. Haldex alyva yra ne tepimo alyva, ji skirta skatinti sankabos plokščių trintį, o naudojant bet kokią kitą alyvą gali būti prarasta galimybė naudotis galiniais varomais ratais, jūsų automobilis tiesiog virstų priekiniais ratais varomu. Trumpiau tariant, sulauktumėte nemalonaus gedimo.
Filtro keitimas (jei yra)
Kai kuriose Haldex sistemose yra tepalo filtras, kuris taip pat turi būti reguliariai keičiamas. Filtro keitimo intervalas paprastai sutampa su tepalo keitimo intervalu.
Filtro keitimo procedūra:
- Atjunkite elektrinio siurblio jungtį.
- Atidarykite filtro korpusą.
- Išimkite seną filtrą.
- Įdėkite naują filtrą.
- Uždarykite filtro korpusą.
- Prijunkite elektrinio siurblio jungtį.
Elektrinio siurblio patikrinimas ir valymas
Elektrinis siurblys yra svarbus Haldex sistemos komponentas, todėl jį reikia reguliariai tikrinti ir valyti. Jei siurblys veikia netinkamai, tai gali sukelti problemų su sukimo momento paskirstymu.
Siurblio patikrinimo ir valymo procedūra:
- Atjunkite elektrinio siurblio jungtį.
- Išimkite siurblį iš Haldex movos.
- Apžiūrėkite siurblį, ar nėra pažeidimų.
- Išvalykite siurblį nuo nešvarumų ir apnašų.
- Patikrinkite siurblio veikimą.
- Įdėkite siurblį atgal į Haldex movą.
- Prijunkite elektrinio siurblio jungtį.
Diagnostika
Reguliariai atliekama Haldex sistemos diagnostika gali padėti nustatyti problemas ankstyvoje stadijoje ir išvengti rimtų gedimų. Diagnostikos metu patikrinami įvairūs sistemos parametrai, tokie kaip slėgis, temperatūra ir elektrinio siurblio veikimas.
Haldex Sistemos Remontas ir Aptarnavimas Autoservise
Norint pasiekti geriausių rezultatų, Haldex alyvos keitimas bei sistemos aptarnavimas turėtų būti atliekamas kas 32 000 km. Tačiau tai gali skirtis priklausomai nuo jūsų automobilio modelio ir amžiaus. Transporto priemonėms be filtro tai gali reikšti, kad Haldex remontas ir aptarnavimas turi būti atliekamas kas 16 000 km.
Nors alyvos keitimas atrodo kaip paprasta užduotis, geriau ją patikėti savo srities specialistams. Kadangi Haldex sistema yra gana sudėtinga - naudojama speciali alyva, automobiliui tenka didelės apkrovos ir laikui bėgant susidaro trinties dalelės alyvoje (šiukšlės), būtina reguliariai atlikti techninę priežiūrą, kad automobilis būtų eksploatuojamas tik geriausiomis sąlygomis.
Kas atliekama Haldex remonto metu?
Haldex remontas ir aptarnavimo procedūra apima visos senos alyvos pašalinimą iš Haldex sistemos prieš visiškai pašalinant siurblį ir filtrą. Šie agregatai kruopščiai valomi, kad būtų pašalinti visi surinkti nešvarumai, prieš vėl juos sumontuojant ant automobilio su visiškai naujais oficialiais sandarikliais ir varžtais. Tada Haldex kamera užpildoma naudojant oficialią Haldex alyvą (specialų tepalinį skystį, kuris užtikrina patenkinamą trintį tarp sankabos plokščių). Prieš užvedant automobilį ir atnaujinama programinė įranga, t.y. pažymima, jog atliktas Haldex aptarnavimas ir automobilis vėl gali sugrįžti į kelią. Nors tai nėra fiziškai sudėtingas darbas, tačiau yra tvarkomi keli jautrūs automobilio komponentai. Autoserviso darbuotojai turi būti itin atidūs valydami Haldex sistemos dalis, kad į siurblį nepatektų nešvarumai.
Automobiliai, Kuriuose Naudojama Haldex Sistema
"Haldex" yra bendrovė, kuri specializuojasi visų varančiųjų ratų (AWD) sistemų ir kitų automobilių pramonei skirtų komponentų projektavimo ir gamybos srityje. "Haldex" AWD sistemos skirtos pagerinti transporto priemonių sukibimą ir stabilumą paskirstant sukimo momentą visiems keturiems ratams. Šiose sistemose naudojami jutikliai, kuriais stebima transporto priemonės trauka ir stabilumas, ir jos gali reguliuoti sukimo momentą ratams, kad būtų palaikoma optimali trauka ir stabilumas. Per daugelį metų Haldex mova, dar žinoma kaip Active On-demand Coupling (AOC), buvo naudojama daugelyje automobilių markių ir modelių, turinčių penkias skirtingas kartas. Sąraše tik populiariausi keturiais ratais varomų automobilių modeliai.
Volvo markės automobiliai su Haldex sistema:
- Volvo S40 AWD
- Volvo V40 Cross Country AWD
- Volvo V50 AWD
- Volvo S60 AWD
- Volvo V60 AWD
- Volvo V60 Polestar
- Volvo S60R AWD
- Volvo XC60 AWD
- Volvo V70 AWD
- Volvo V70R AWD
- Volvo XC70
- Volvo S80 AWD
- Volvo XC90 AWD
Kitos markės ir modeliai su Haldex sistema:
- Volkswagen grupės automobiliai: Audi A3 quattro, Audi S3, Audi RS3, Audi Q3, Audi TT quattro, SEAT Leon 4, SEAT Altea Freetrack 4, SEAT Alhambra 4, Škoda Octavia 4×4, Škoda Superb 4×4, Škoda Yeti 4×4, Škoda Yeti Outdoor 4×4, Škoda Kodiaq 4×4, Škoda Karoq 4×4, VW Golf R, VW Bora 4motion, VW New Beetle RSi, VW Passat 4motion B6 Platform, VW CC 4motion, VW Sharan 4motion, VW Tiguan, VW Golf IV 4motion, VW Multivan 4motion, VW Caddy 4motion, VW Transporter 4motion.
- Lamborghini Aventador LP 700-4
- Bugatti Chiron
- Ford markės automobiliai: Ford Mondeo (US: Ford Fusion), Ford Freestyle, Ford Kuga, Mercury Montego.
- Land Rover: Land Rover Freelander 2/LR2, Land Rover Discovery Sport, Land Rover Range Rover Evoque.
- Saab markės automobiliai: Saab 9-3 Turbo X, Saab 9-3 Aero, Saab XWD, Saab 9-3 XWD 2.0T, Saab 9-3 9-3X, Saab 9-5 Turbo6, Saab 9-5 Aero, Saab 9-4X XWD.
- GM: Opel Insignia (US) Buick Regal, Buick Lacrosse, Cadillac SRX.
Norėdami pasitikslinti, ar jūsų automobilyje sumontuota Haldex sistema, pasitikrinkite gamintojo informaciją arba susisiekite su autoservisu.
Patarimai, Kaip Užtikrinti Ilgą ir Patikimą Haldex Sistemos Tarnavimą
Laikydamiesi šių patarimų, galėsite užtikrinti ilgą ir patikimą Volvo Haldex sistemos tarnavimą ir mėgautis puikiu automobilio valdymu bet kokiomis kelio sąlygomis:
- Laikykitės gamintojo rekomendacijų dėl priežiūros. Reguliariai keiskite tepalą ir filtrą, patikrinkite elektrinį siurblį ir atlikite diagnostiką.
- Naudokite tik gamintojo rekomenduojamą tepalą. Netinkamas tepalas gali pažeisti sistemą.
- Venkite ekstremalių apkrovų. Jei įmanoma, venkite važiavimo bekele ir tempimo priekabų.
- Nedelsdami reaguokite į gedimo simptomus. Jei pastebėjote kokių nors problemų su Haldex sistema, kreipkitės į specialistus, kad jie nustatytų gedimo priežastį ir ją pašalintų.
- Pasirinkite patikimą servisą. Haldex sistemos remontas reikalauja specialių žinių ir įrangos, todėl svarbu pasirinkti servisą, kuris turi patirties su šia sistema.
