Brėžinyje funkcionaliai suplanuojamos patalpų erdvės bei pažymima tiksli baldų vieta. Klientui pateikiami 2 variantai. Konkrečiam įvadų pririšimui reikia iš anksto žinoti kokio tipo santechniką rinksitės. Tai virtuvės baldo projektas - brėžinys su numatytomis visomis buitinių prietaisų, rozečių/jungiklių vietomis bei ergonomišku jų panaudojimu. Tai planas, kuriame nurodomos naujai iš gipskartonio formuojamos vietos.
Apie Musesame profesionalų komandą, turinčią ilgalaikę patirtį interjero dizaino bei projektavimo srityje. Savo veikloje vadovaujamės aukščiausiais kokybės standartais bei mūsų visiems kartojama mintimi, kad kiekvienų namų ar kitų erdvių jaukumas prasideda tik nuo teisingų ir profesionaliai atliktų techninių brėžinių.
KAS TAI?
Tai - viso interjero projekto pagrindas. Techniniai brėžiniai yra neatskiriama ir būtina kiekvieno interjero projekto dalis, užtikrinanti, kad vizualiai patvirtinti sprendimai būtų tiksliai įgyvendinti statybos ir įrengimo etape. Tai nėra tik „planas ant popieriaus“ - tai veiksmų instrukcija kiekvienam meistrui: elektrikai, santechnikui, grindų klojėjui, baldininkui, apdailininkui ar šviestuvų montuotojui. Be šių planų net ir gražiausia vizija gali tapti neįgyvendinama arba klaidingai realizuota.
KODĖL KIEKVIENAS PLANAS YRA SUSIJĘS IR NEATSIEJAMAS NUO KITŲ?
Vienas planas negali egzistuoti be kito - tai lyg grandinė, kur kiekviena grandis palaiko kitą:
- Elektros planas priklauso nuo baldų išdėstymo - jei rozetės nesuderintos su stalais, buitinės technikos vietomis ar šviestuvų pozicija, turėsite laidus per visą sieną ar reikės griauti ką tik ištinkuotą sieną.
- Santechnika privalo būti suderinta su vonios, virtuvės ar skalbyklos baldais - kitaip skalbyklė ar klozetas paprasčiausiai netilps arba užstos spintelę.
- Apšvietimas planuojamas ne tik pagal stilių, bet ir pagal funkcijas bei baldus - jei sofa ar stalas bus perkelti, apšvietimas praras paskirtį.
- Grindys, plytelės, lubos - dangų kryptys, aukščių perėjimai, sujungimai ir jų tikslus išdėstymas yra tiesiogiai priklausomi nuo baldų, zonų ir erdvės logikos.
- Baldų išdėstymas yra pradinis visų kitų planų pagrindas - nuo jo priklauso ir buitinės technikos, ir net vėdinimo bei apšvietimo taškai.
Padarius vieną planą be kitų, rizikuojate sukurti grandininę reakciją problemų: klaidos viename - neišvengiamos korekcijos kituose. Tai ne tik kainuoja laiką, bet ir pinigus.
KOKIUS PLANUS PATEIKIAME?
- Baldų išdėstymo planas: Funkcionalus ir ergonomiškas pagrindas visiems kitiems planams.
- Sklypo planas yra svarbus dokumentas, reikalingas įvairiems statybos ir projektavimo darbams. Šiame straipsnyje aptarsime sklypo plano brėžinių reikalavimus ir mastelius Lietuvoje, atsižvelgiant į galiojančius teisės aktus ir standartus.
Teisiniai ir Norminiai Aktai
Sklypo plano brėžiniams taikomi įvairūs teisiniai ir norminiai aktai. Žemiau pateikiami pagrindiniai standartai, susiję su statinio projektavimu ir techniniais brėžiniais: LST 1516 - Statinio projektavimas. LST EN ISO 128-20 - Techniniai brėžiniai. Bendrieji vaizdavimo principai. Linijos. LST EN ISO 128-21 - Techniniai brėžiniai. Bendrieji vaizdavimo principai. LST ISO 128-23 - Techniniai brėžiniai. Bendrieji vaizdavimo principai. LST ISO 5455 - Gaminio konstravimo dokumentai. Techniniai brėžiniai. LST EN ISO 5457 - Techniniai gaminio dokumentai. Pagrindinės Sąvokos: Statinys, Techninis projektas, Darbo projektas. Užsakovas yra ne statytojas; projektavimo darbų rangos sutartyje turi būti nurodoma, kokias funkcijas pasilieka pats statytojas ir kokias perduoda Projekto užsakovui.
Sklypo Plano Sudėtinės Dalys
Apskritai, sklypo planas susideda iš Aiškinamojo rašto, Žemės sklypų ribų brėžinio(-ių), Procedūrų dokumentų.
Sklypo Plano Mastelio Reikalavimai
Brėžinių, žiniaraščių, tekstų ir skaičiavimų lapų formatai turi atitikti LST EN ISO 5457 reikalavimus. Masteliai turi atitikti LST ISO 5455 reikalavimus. Rekomenduojamas specialiojo plano mastelis - 1:500. Specialieji planai gali būti rengiami ir masteliu M 1:2000 arba M 1:1000, tačiau tokiu atveju sprendiniai turi būti lengvai įskaitomi.
Aukštų planai ir Papildomi Reikalavimai
Aukštų planuose pažymimos fragmentų ir detalių vietos, nurodomi tikslūs matmenys. Patalpų pavadinimai ir numeracija; pagrindiniai patalpų matmenys ir plotai; sanitariniai mazgai ir kita įranga; statinio pjūviai; fasadai su aukščiais.
Topografinė nuotrauka ir Interjero Reikšmė
Topografinė nuotrauka - tai brėžinys, kuriame pavaizduota faktinė antžeminė ir požeminė situacija. Ji reikalinga projektuojant įvairius statinius ir pastatus, rengiant sklypo formavimo ir pertvarkymo projektus. Topografinės nuotraukos turi galiojimo terminą ir mastelius 1:500, 1:1000, 1:2000, 1:5000, priklausomai nuo vietovės ir projektuojamų objektų.
Interjero projektavimas: praktinės dalys
Interjero reikšmė dažnai nepakankamai įvertinama statant namą. Gerai įrengtas interjeras sukuria harmoningas erdves, o baldai turi būti maksimaliai patogūs ir funkcionalūs. Dizaineris įsivardina kliento poreikius, išskaičiuoja erdves, paruoš apšvietimo stiprumus, suplanavimą ir instaliacijos planus. Brėžiniai pateikiami su dizainerio kontaktu, kad meistras galėtų gauti konsultaciją.
Techniniai brėžiniai projektams
Pagrindiniai techniniai brėžiniai apima:

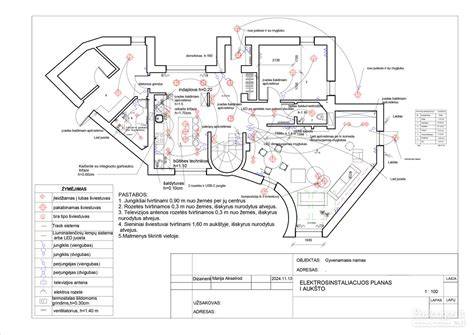

- Elektros planas: jungiklių, rozečių, šviestuvų vietos;
- Santechnikos planas: vamzdynų išdėstymas;
- Apšvietimo planas;
- Grindų dangų planas;
- Įrenginių išdėstymas ir sanitariniai mazgai;
- Plytelių išklotinės, sienų apdailos planai;
- Lubų ir korpusinių baldų brėžiniai;
- Kiti techniniai brėžiniai pagal užsakovo poreikius.
Kaip vyksta užsakymo ir darbo procesas?
Pirmiausia dizaineris išsiaiškina jūsų poreikius ir patalpų charakteristikas. Tuomet pateikiamas komentaras ir pasiūlymas. Jei pasiūlymas tinka, siunčiama sutartis; pradedami darbai. Pirmieji brėžiniai - peržiūrai ir pataisymams. Jei užsakomos vizualizacijos, klientui siunčiami pradiniai variantai patvirtinimui. Kai brėžiniai patvirtinti - jie tampa pagrindiniu dokumentu įgyvendinimo etape.
Dažniausios interjero dizaino klaidos ir vizualizacijos
Dažniausios klaidos - nesusisteminti elektros išvestiniai taškai, prasto dydžio ar netiksliai išdėstyti baldai, trūkstama elektra salos virtuvėje, per mažos durų atidarymo erdvės, neišsami spalvinė scheme ir pan. Taip pat siūlome kokybiškas 3D interjero vizualizacijas iš kelių kampų, kad klientas geriau įsivaizduotų galutinį rezultatą.
Interjero išklotinė ir nuolaidos
Interjero išklotinė - tai patalpoms pritaikytas baldų, šviestuvų, kilimų, plytelių ir rekomenduojamų spalvų sąrašas. Nuolaidos taikomos užsakant kelių brėžinių projektą: papildoma nuolaida už kiekvieną papildomą brėžinį ir suma nuolaidų didėjimui priklauso nuo užsakymo dydžio (pvz., prasideda nuo 10% papildomos nuolaidos už antrą brėžinį ir didėja iki 50% už paskutinius brėžinius).
Inžineriniai tinklai ir apsaugos zonos
ELEKTROS TIEKIMO LINIJOS ir jų apsaugos zonos turi būti laikomos: be raštiško leidimo draudžiama statyti ar keisti įrenginius; požeminės elektros kabelių linijos apsaugos zona - žemės juosta po 1 metru nuo linijos kraštinių. Vandentiekio, nuotekų ir kitų inžinerinių tinklų zonos turi būti laikomos atitinkamose apsaugos zonose ir atsižvelgiama į teisės aktus.
Galimi papildomi priedai ir formatai
Sklypo plane gali būti pateikti papildomi elementai: patalpų pavadinimai ir numeracija, pagrindiniai matmenys, aikštelės ir antresolės, sanitariniai mazgai, statinio pjūviai, fasadai su aukščiais. Topografinė nuotrauka gali būti pateikta analogine ir skaitmena forma 1:500-1:5000 masteliu, parenkama pagal projekto poreikius.
| Planų tipas | Mastelis | Paskirtis |
|---|---|---|
| Baldų išdėstymo planas | 1:50-1:100 | Ergonomiškas pagrindas |
| Svarbusis sklypo planas | 1:500 | Statybos ir projektavimo dokumentai |
| Topografinė nuotrauka | 1:500-1:5000 | Situacijos analizė |
Dažnai užduodami klausimai
Ar atvykstate į vietą matuoti patalpas? Taip, Vilniuje, Kaune ir kituose miestuose atliekame vietoje matavimus - 60 Eur. Kaip skaičiuojamos nuolaidos? Užsakant du ar daugiau brėžinių - papildoma 10% nuolaida vienam papildomam brėžiniui, o nuolaidos sumuojamos. Kaip užtikrinama tarpusavio komunikacija su meistru? Brėžiniai pateikiami su dizainerio kontaktu - jeigu kyla klausimų, galima skambinti iš karto.
Kaip prasideda užsakymo procesas? Dizaineris įsiklauso į jūsų poreikius, pateikia pasiūlymą, tuomet sudaroma sutartis, pradedami darbai, pirmieji brėžiniai peržiūrimi ir pataisomi, o galutinis brėžinys - įgyvendinimo pagrindas.
