Šiuolaikiniuose namuose vis didesnį dėmesį skiriame energijos efektyvumui ir vidaus oro kokybei. Ypač A+ energetinės klasės namuose, rekuperacinės vėdinimo sistemos tampa ne tik patogumo, bet ir būtinybės klausimu. Tačiau vienas svarbiausių aspektų, kuris dažnai nulemia visos sistemos efektyvumą - tinkama šilumogrąžio montavimo vieta bei oro paėmimo ir išmetimo angų išdėstymas. Šilumos grąžinimo įrenginys, tinkamai įrengtas, ne tik užtikrina optimalią oro cirkuliaciją, bet ir reikšmingai sumažina šildymo išlaidas.
Šiame straipsnyje detaliai aptarsime, kur dažniausiai montuojamas rekuperatorius, kokie veiksniai lemia tinkamos vietos pasirinkimą ir kokių klaidų reikėtų vengti, ypatingą dėmesį skiriant oro paėmimo ir išmetimo angų įrengimui.
Rekuperatoriaus vaidmuo namų vėdinimo sistemoje

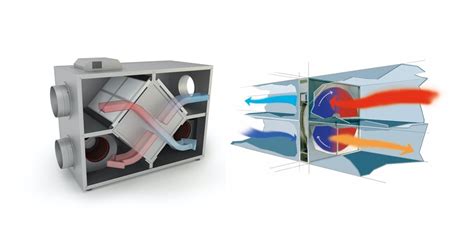

Rekuperacinė sistema yra mechaninio vėdinimo su šilumos atgavimu (MVŠA) esminis komponentas. Jos pagrindinis tikslas - užtikrinti nuolatinį šviežio oro tiekimą į patalpas, tuo pačiu išsaugant energiją, kuri kitaip būtų prarandama su išmetamu oru. Šilumogrąžis perima šilumą iš išeinančio oro ir perduoda ją įeinančiam šviežiam orui, taip sumažindamas šildymo ar vėsinimo poreikį.
Centralizuotas vėdinimas su rekuperatoriumi užtikrina ne tik energijos taupymą, bet ir geresnę oro kokybę namuose. Šiuolaikiniai namai statomi vis sandaresni, todėl natūralus vėdinimas tampa nepakankamai efektyvus. Tai ypač aktualu A+ energetinės klasės namams, kuriuose rekuperacinė sistema yra būtina norint išlaikyti tinkamą oro cirkuliaciją ir drėgmės lygį.
Tinkamas šilumokaičio įrengimas tiesiogiai paveikia sistemos efektyvumą. Neteisingai parinkta vieta gali sukelti triukšmą, sumažinti energijos taupymą ir sutrumpinti įrangos tarnavimo laiką. Lietuvos statybos techniniai reglamentai taip pat nurodo, kad A+ klasės pastatuose rekuperacinė sistema privalo užtikrinti mažiausiai 75% šilumos grąžinimą, o tai pasiekiama tik tinkamai įrengus vėdinimo sistemą.
Rekuperatorius yra pagrindinė efektyvios vėdinimo sistemos dalis, kurios svarbiausios funkcijos - užtikrinti reikiamą oro apykaitą, filtruoti tiekiamą ir šalinamą orą bei sugrąžinti šilumą. Rekuperatoriaus galingumas turi būti optimaliai parinktas pagal projektinius oro kiekius. Šilumokaitis - pagrindinis ir vienintelis komponentas, lemiantis šilumos sugrąžinimo kiekį. Renkantis rekuperatorių rekomenduojama pasirinkti kuo didesnį efektyvumo rodiklį turintį įrenginį. Ventiliatoriai - pagrindinė įrenginio dalis, tiesiogiai įtakojanti elektros sąnaudas. Plačiausiai naudojami ventiliatoriai yra AC arba EC technologijos. Rekomenduojama rinktis rekuperatorius, kuriuose jau yra integruoti elektroninės komutacijos (EC) ventiliatoriai. Rekuperatoriaus triukšmo izoliacija - vienas svarbesnių įrenginio pasirinkimo faktorių.
Filtrai - filtrus rekomenduojama rinktis pagal filtracijos poreikį. Gyvenamųjų pastatų vėdinimo sistemoms dažniausiai naudojamos šios filtrų klasės - G3, G4, F5, F7. Prieš pasirenkant filtrų klasę, svarbu numatyti, kuo ilgesnį efektyvaus naudojimo laikotarpį. Filtrai privalo būti valomi arba keičiami reguliariai, kai tik užsiteršia. Rekuperatoriaus valdiklis - priklausomai nuo gamintojo, valdikliai gali būti įvairių tipų - integruoti įrenginyje, išoriniai montuojami patogioje valdymui vietoje, mechaniniai, mechaniniai su papildomais diodais, pranešančiai apie poreikį valyti filtrus, automatiniai ir kt.
Bypass oro apvedimo sklendė vasaros naktų vėsinimui - uždaro šilumokaitį atidarydama oro apėjimo kanalą, kad nevyktų šilumogrąža, t.y. kad nebūtų tiekiamas šiltas oras į patalpas, kai to nereikia. Bypass naudojama vasaros naktimis, kai lauke vėsiau nei viduje.
Rekuperatoriaus montavimo vietos pasirinkimas
Rekuperatoriaus vieta namuose nėra atsitiktinė - ji parenkama atsižvelgiant į techninius, praktinius ir komforto aspektus. Vėdinimo įrangos montavimas reikalauja kruopštaus planavimo, kad sistema veiktų efektyviai ir patikimai.
Dažniausios vietos privačiuose namuose
Lietuvoje ir Europoje dažniausiai rekuperatoriai įrengiami šiose vietose:
- Techninis kambarys arba pagalbinė patalpa: Tai populiariausia ir rekomenduojama vieta rekuperatoriaus montavimui. Techniniame kambaryje paprastai jau būna sumontuoti kiti inžineriniai tinklai (šildymo sistema, vandens šildytuvas), todėl patogu įrengti ir vėdinimo sistemą. Ši vieta užtikrina:
- lengvą priėjimą prie įrenginio techninei priežiūrai
- centralizuotą ortakių įrengimą
- apsaugą nuo triukšmo pagrindinėse gyvenamose erdvėse
- stabilią aplinkos temperatūrą

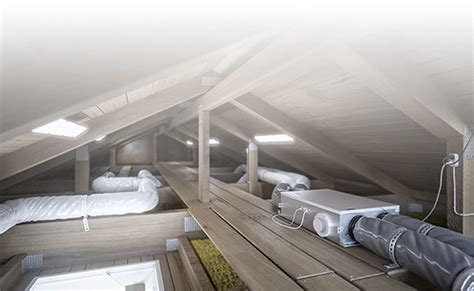

- Palėpė arba pastogė: Daugelyje privačių namų rekuperacinė sistema montuojama palėpėje. Ši vieta pasižymi tokiais privalumais:
- pakankamai erdvės įrenginiui ir ortakiams
- trumpesni ortakiai iki stogo ventiliacijos išvadų
- rekuperatoriaus keliamas triukšmas mažiau girdimas
Tačiau būtina atkreipti dėmesį, kad palėpė turi būti šiltinama, jei rekuperatorius montuojamas šioje vietoje. Nešildomoje palėpėje kyla rizika, kad įrenginys žiemą gali užšalti arba kad šildomose patalpose atšalęs oras sukels kondensato kaupimąsi ortakiuose.
- Rūsys arba pusrūsis: Rūsys taip pat yra tinkama vieta rekuperatoriaus montavimui, ypač kai namuose nėra techninio kambario. Šios vietos privalumai:
- rekuperatoriaus skleidžiamas triukšmas nesklinda į gyvenamąsias patalpas
- paprastai yra pakankamai vietos įrangai ir ortakiams
- stabili temperatūra visus metus
Vis dėlto, rūsyje montuojant rekuperatorių, būtina užtikrinti tinkamą drėgmės kontrolę ir pakankamą šilumos izoliaciją, kad būtų išvengta kondensato susidarymo.
- Speciali ventiliacijos spinta: Butuose ar kompaktiškuose namuose, kur nėra atskiro techninio kambario, rekuperatorius dažnai montuojamas specialiai įrengtoje ventiliacijos spintoje. Tokia spinta paprastai įrengiama:
- koridoriuje ar priemenėje
- vonios kambaryje
- virtuvėje (rečiau, dėl galimo triukšmo)
Spintos vidus išklojamas garso izoliacija, kad būtų sumažintas sklindantis triukšmas. Svarbu užtikrinti pakankamą spintos dydį, kad aplink įrenginį būtų palikta vietos oro cirkuliacijai ir techninei priežiūrai.
Montavimo skirtumai butuose ir privačiuose namuose
Butuose rekuperatoriaus montavimas kelia didesnių iššūkių dėl ribotų erdvių. Čia dažniausiai naudojami:
- kompaktiški, ant sienos montuojami rekuperatoriai
- plokšti, lubose montuojami modeliai
- mini rekuperatoriai, skirti vienos ar kelių patalpų vėdinimui
Privačiuose namuose įrengiamos galingesnės, centralizuotos sistemos, kurios aptarnauja visą namą. Montavimo vieta čia parenkama atsižvelgiant į sistemos dydį, ortakių išvedžiojimo galimybes ir techninės priežiūros patogumą. A+ klasės namuose rekuperatoriaus vieta dažnai numatoma jau projektavimo etape, įrengiant specialų techninį kambarį ar nišą. Tai leidžia optimaliai išnaudoti erdvę ir užtikrinti efektyvų visos sistemos veikimą.
Svarbiausi aspektai renkantis vietą
Renkantis tinkamą vietą šilumogrąžiui, būtina įvertinti keletą esminių techninių ir praktinių aspektų. Nuo šio pasirinkimo priklausys ne tik rekuperatoriaus efektyvumas, bet ir sistemos patikimumas bei eksploatavimo patogumas.
- Artumas prie pagrindinių ortakių: Rekuperatorius turėtų būti montuojamas kuo arčiau pagrindinių ortakių sistemos ir vėdinamų patalpų. Tai leidžia:
- sumažinti šilumos nuostolius ortakiuose
- sumažinti ortakių montavimo kaštus
- užtikrinti efektyvesnį oro paskirstymą
- sumažinti energijos sąnaudas ventiliatoriams
Ilgi ortakiai didina pasipriešinimą, todėl ventiliatoriai turi dirbti intensyviau, kas didina elektros suvartojimą ir sistemos keliamą triukšmą.
- Triukšmo ir vibracijos kontrolė: Rekuperatorius darbo metu skleidžia tam tikrą triukšmą, todėl svarbu jį montuoti:
- toliau nuo miegamųjų patalpų
- ant specialių vibracijos slopintuvų
- taikyti garso izoliaciją aplink įrenginį
- naudoti lanksčius ortakių sujungimus, kurie perduoda mažiau vibracijos
Šiuolaikiniai vėdinimo įrenginiai tampa vis tylesni, tačiau tinkamas montavimas gali dar labiau sumažinti sklindantį triukšmą.
- Temperatūros ir drėgmės režimas: Rekuperatorius turi būti įrengtas patalpoje, kurioje užtikrinama tinkama temperatūra:
- ne žemesnė nei +5°C žiemą (apsaugai nuo užšalimo)
- ne aukštesnė nei +40°C vasarą
- stabili temperatūra ištisus metus
- kontroliuojamas drėgmės lygis
Kai kurie gamintojai rekomenduoja dar siauresnes darbines temperatūras, todėl būtina vadovautis konkrečiomis gamintojo nurodytomis specifikacijomis.
- Prieinamumas techninei priežiūrai: Vienas svarbiausių aspektų - patogus priėjimas prie įrenginio techninei priežiūrai:
- reguliariam filtrų keitimui (kas 2-3 mėnesius)
- šilumokaičio valymui (1-2 kartus per metus)
- ventiliatorių aptarnavimui
- valdymo sistemos priežiūrai
Pagal gamintojų rekomendacijas, aplink rekuperatorių turėtų būti palikta mažiausiai 60-80 cm laisvos erdvės, kad būtų patogu atlikti techninės priežiūros darbus.
Oro paėmimo ir išmetimo angų projektavimas ir montavimas: esminiai principai
Tinkamas oro paėmimo ir išmetimo angų išdėstymas yra vienas iš svarbiausių rekuperacinės sistemos projektavimo etapų. Nuo to priklauso sistemos efektyvumas, triukšmo lygis, šviežio oro kokybė ir net namo energinė klasė.
Angų vietos ir atstumai
Rekuperatoriaus šviežio oro paėmimas teoriškai turi būti ten, kur yra mažiausiai tikėtinas užterštas oras, o išmetimas kuo toliau nuo paėmimo. Montuoti šalia paėmimo ir išmetimo angas yra pats blogiausias variantas, nebent neišeina kitaip.
- Oro paėmimo vieta: Lauko oras turi būti paimamas ten, kur yra švariausias. Būtina išlaikyti reikiamą atstumą nuo:
- nuotekų alsuoklių
- kaminų
- kitų oro išmetimo angų
- šiukšlių konteinerių
- automobilių stovėjimo aikštelių
- terasos zonos, kurioje dažnai būna kepsninės, lauko srautai, dūmai.
Bet kaip įrengta vėdinimo sistema dar neužtikrina norimo rezultato. Svarbiausia, kad oro paėmimo ir išmetimo angų atstumai nėra smulkmena - tai vienas svarbiausių rekuperacinės sistemos efektyvumo veiksnių.

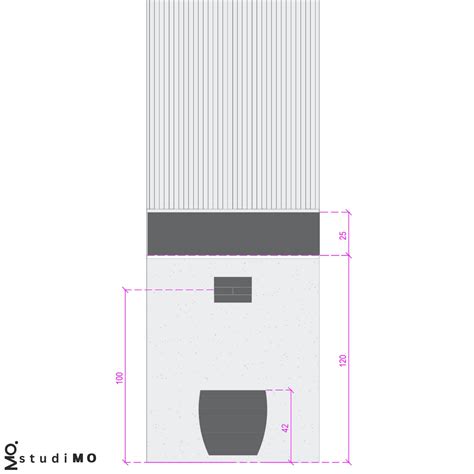

- Atstumas tarp angų: Net ir 1,5 metro atstumas tarp oro paėmimo ir išmetimo angų dažnai yra per mažas. Rekomenduojama siekti kuo didesnio atstumo, kad būtų išvengta šalinamo užteršto oro patekimo atgal į patalpas su šviežio oro srautu. Kai montuojama šalia, labai didelė tikimybė, kad oras susimaišys, kas sumažins sistemos efektyvumą ir tiekiamo oro kokybę. Nors nestiprus maišymasis gali atrodyti nereikšmingas, ilgainiui tai gali pabloginti vidaus oro kokybę ir padidinti energijos sąnaudas.
Oro kokybės užtikrinimas ir srautų valdymas
- Vidaus oro cirkuliacija: Šviežias oras tiekiamas į gyvenamąsias zonas (miegamuosius, svetaines), iš kurių turi tekėti per pratekėjimo zonas (koridorius) į labiau užterštas, drėgnas, t.y. šalinimo zonas (vonios kambarius, tualetus, virtuvę). Oro tekėjimas iš oro tiekimo zonos į pratekėjimo zoną ir iš jos į oro šalinimo zoną turi būti užtikrintas tiek esant atidarytoms, tiek ir uždarytoms patalpų durims.
- Ortakių tipai: Ortakiai yra vėdinimo sistemos dalis, kuri gali būti standi skardinė arba lanksti plastikinė. Kiekviena jų turi savo privalumų, kiekviena tinkamai suprojektuota yra tinkama naudojimui.
Triukšmo slopinimas

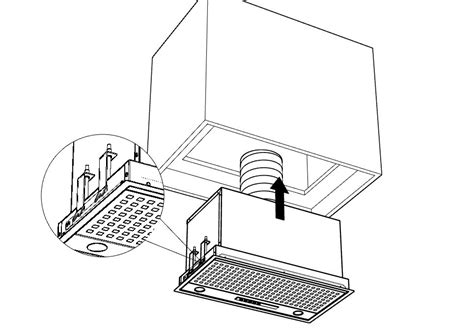

Ant oro išmetimo į lauką ortakių duslintuvai nėra griežtai būtini, tačiau jie yra labai rekomenduojami siekiant sumažinti triukšmą, sklindantį iš sistemos į lauko aplinką. Tai ypač aktualu, jei angos yra netoli kaimynų langų ar poilsio zonų.
Triukšmo slopintuvai idealiausiu atveju montuojami ant visų 4 kanalų (dviejų tiekimo ir dviejų ištraukimo), bet svarbiausia ant tiekimo į patalpą sumontuoti, kad viduje sklistų kuo mažiau triukšmo. Taip pat verta dėti du duslintuvus prieš kolektorių, kad būtų užtikrintas efektyvesnis triukšmo slopinimas.
Rekuperacinės sistemos montavimo etapai ir dažniausios klaidos
Pasiruošimas ir planavimas
Tinkamas pasiruošimas ir planavimas yra esminiai sėkmingam rekuperatoriaus montavimui. Vėdinimo sistemos projektas turėtų būti parengtas dar prieš pradedant montavimo darbus, idealiu atveju - pastato projektavimo stadijoje.
Prieš pradedant montavimo darbus būtina:
- parengti išsamų vėdinimo sistemos projektą
- apskaičiuoti reikalingą rekuperatoriaus galingumą
- suplanuoti ortakių išdėstymą
- numatyti oro paėmimo ir išmetimo vietas
- atsižvelgti į pastato ypatumus ir naudojimosi įpročius
Šilumogrąžis parenkamas atsižvelgiant į pastato dydį, gyventojų skaičių ir pageidaujamą vėdinimo intensyvumą. Rekomenduojama konsultuotis su sertifikuotais ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) specialistais.
Ortakių įrengimas
Efektyviam rekuperacinės sistemos veikimui svarbu tinkamai įrengti ortakius:
- minimizuoti ortakių posūkių skaičių
- naudoti kuo trumpesnes ortakių trasas
- izoliuoti ortakius, einančius per nešildomas patalpas
- užtikrinti hermetiškumą visose sujungimo vietose
- įrengti triukšmo slopintuvus strateginėse vietose
Ortakiai turi būti pakankamai dideli, kad užtikrintų reikiamą oro srautą, bet ne per dideli, kad išvengtume nereikalingų energijos nuostolių.
Rekuperatoriaus įrengimas
Šilumokaičio montavimas atliekamas tokiais etapais:
- vietos paruošimas - paviršių išlyginimas, reikalingos elektros instaliacija
- tvirtinimo elementų montavimas pagal gamintojo nurodymus
- rekuperatoriaus pastatymas ar pakabinimas
- ortakių prijungimas naudojant lanksčius sujungimus vibracijos mažinimui
- kondensato nuvedimo sistemos įrengimas
- elektros pajungimas ir valdymo sistemos konfigūravimas
Montavimo procesą rekomenduojama patikėti profesionalams, kurie turi patirties su konkrečių gamintojų įranga ir išmano vėdinimo sistemų specifiką.
Sistemos testavimas ir derinimas
Užbaigus montavimo darbus, būtina atlikti sistemos testavimą ir derinimą:
- sistemos sandarumo patikrinimą
- oro srautų balansavimą
- triukšmo lygio matavimus
- automatikos nustatymų optimizavimą
- filtravimo efektyvumo patikrinimą
Tinkamas sistemos subalansavimas užtikrina, kad kiekviena patalpa gautų reikiamą šviežio oro kiekį, o šalinamas oras būtų efektyviai ištraukiamas iš vonios kambarių, tualetų ir virtuvės.
Reguliari techninė priežiūra yra būtina norint išlaikyti rekuperacinės sistemos efektyvumą. Filtrų keitimas rekomenduojamas kas 2-3 mėnesius, o išsamesnis sistemos patikrinimas - kartą per metus. Tai padeda išvengti dulkių kaupimosi ortakiuose ir užtikrina švarų, sveiką orą namuose.
Klaidos, kurių reikėtų vengti
Praktikoje dažnai pasitaiko klaidų, kurios gali ženkliai sumažinti vėdinimo įrangos efektyvumą:
- rekuperatoriaus montavimas nešildomoje patalpoje be papildomos izoliacijos
- įrenginio montavimas sunkiai prieinamoje vietoje (pvz., žemose palėpėse)
- nepakankamas atstumas iki kitų įrenginių ar sienų
- per mažas atstumas tarp oro paėmimo ir išmetimo angų, leidžiantis orui susimaišyti
- ortakių izoliacijos trūkumas, vedantis prie kondensato susidarymo
- netinkamas triukšmo izoliavimas
Šių klaidų prevencija padeda išvengti daugelio problemų ateityje ir užtikrina sklandų sistemos veikimą bei ilgaamžiškumą.
Kaip išvedžioti Rekuperacijos (vėdinimo) ortakius ir pajungimas | Sąmata | Difuzorių montavimas.
Profesionalios pagalbos svarba
Nors kai kurie pasiruošiamieji darbai gali būti atliekami savarankiškai, pats vėdinimo įrangos montavimas reikalauja specifinių žinių ir įgūdžių. Sertifikuoti montuotojai užtikrina, kad:
- sistema būtų įrengta pagal gamintojo rekomendacijas
- būtų laikomasi visų saugos reikalavimų
- sistema veiktų optimaliu efektyvumu
- būtų tinkamai sukonfigūruota automatika
- garantija įrangai liktų galiojanti
Investicija į profesionalų montavimą atsiperka per geresnį sistemos veikimą, mažesnes eksploatacines išlaidas ir ilgesnį įrangos tarnavimo laiką. Tinkamai parinkus rekuperatoriaus vietą ir profesionaliai atlikus montavimo darbus, šilumogrąžis tarnaus efektyviai ir patikimai daugelį metų, užtikrindamas sveiką ir komfortišką mikroklimatą namuose bei reikšmingai sumažindamas energijos sąnaudas.
DUK - Dažnai užduodami klausimai
- Kur geriausia montuoti rekuperatorių privačiame name?
- Privačiame name rekuperatorių geriausia montuoti techniniame arba pagalbiniame kambaryje dėl patogumo prijungiant ortakius ir atliekant techninę priežiūrą. Taip pat tinkamos vietos yra šiltinama palėpė arba rūsys, priklausomai nuo namo išplanavimo ir konkrečių poreikių.
- Ar galima įrengti rekuperatorių palėpėje?
- Taip, rekuperatorių galima montuoti palėpėje, tačiau būtina užtikrinti, kad palėpė būtų pakankamai apšiltinta ir lengvai prieinama. Rekuperatorius turi būti apsaugotas nuo ekstremalių temperatūrų svyravimų ir kondensato susidarymo rizikos.
- Kodėl nerekomenduojama montuoti rekuperatoriaus toli nuo pagrindinių gyvenamųjų patalpų?
- Ilgi ortakių ruožai mažina sistemos efektyvumą, didina energijos nuostolius ir triukšmo lygį. Centrinė rekuperatoriaus vieta, arčiau aptarnaujamų patalpų, užtikrina optimalų sistemos veikimą ir mažesnes eksploatacines išlaidas.
- Kiek erdvės reikia palikti aplink rekuperatorių techninei priežiūrai?
- Gamintojai paprastai rekomenduoja palikti 60-80 cm laisvos erdvės iš visų pusių, kad būtų galima patogiai keisti filtrus ir atlikti techninę priežiūrą. Konkrečius reikalavimus rasite savo įrenginio naudojimo instrukcijoje.
- Ar reglamentuojama, kur turi būti montuojamas rekuperatorius?
- Statybos techniniai reglamentai ir energinio efektyvumo standartai gali nustatyti tam tikrus reikalavimus, ypač A+ klasės ar pasyviems namams. Profesionalus projektavimas užtikrina atitiktį visiems normatyvams.
- Kaip teisingai turi būti įrengta rekuperatoriaus oro paėmimo anga sienoje?
- Oro paėmimo anga turi būti įrengta taip, kad metalinis indėklas nesiliestų su vidine siena ir būtų tinkamai apšiltintas, dažnai naudojant specialius apšiltinimo elementus (pvz., Kaflex). Priešingu atveju kyla kondensato ir drėgmės kaupimosi rizika.
- Kur geriausia būtų montuoti rekuperatoriaus šviežio oro paėmimą ir išmetimą?
- Šviežio oro paėmimo anga turi būti kuo toliau nuo užterštų šaltinių (kaminų, nuotekų alsuoklių, garažų išmetamųjų angų) ir kuo didesniu atstumu nuo rekuperatoriaus išmetimo angos, kad būtų išvengta oro susimaišymo. Nors tai gali atrodyti paprasta, angų darymas šalia vienas kito, net ir su dvigubomis grotelėmis, yra blogiausias variantas dėl didelės oro susimaišymo rizikos.
- Ar būtina dėti duslintuvą ant oro išmetimo į lauką?
- Nors nėra griežtai būtina, duslintuvas ant oro išmetimo į lauką yra rekomenduojamas siekiant sumažinti triukšmą, sklindantį iš sistemos į aplinką. Svarbiausia - sumontuoti duslintuvus ant tiekimo kanalų, kad sumažėtų triukšmas gyvenamose patalpose. Idealiu atveju duslintuvai montuojami ant visų keturių kanalų.
