Automobilių pasaulyje terminai, tokie kaip galios didinimas, remapingas ar čipavimas, daugeliui vis dar nėra visiškai aiškūs. Tačiau, kad automobilio variklyje sklandžiai vyktų visi procesai, už tai yra atsakingas vienas esminis komponentas - Elektroninis Valdymo Blokas (angl. Electronic Control Unit, trumpiau ECU), dažnai vadinamas variklio „smegenimis“.
ECU yra bet kokia įterptinė sistema automobilių elektronikoje, kuri valdo vieną ar daugiau transporto priemonėje esančių elektros sistemų ar posistemių. Šiuolaikiniai automobiliai yra aprūpinti daugybe pažangių elektroninių sistemų, kurios užtikrina jų efektyvumą, saugumą ir komfortą, o ECU vaidina centrinį vaidmenį šioje sudėtingoje struktūroje. Techniškai, automobilyje nėra vieno kompiuterio, bet daugelio - iki 80 ECU moderniuose automobiliuose.
Kas yra Elektroninis Valdymo Blokas (ECU)?
ECU yra automobilio elektroninis valdymo blokas, kuris valdo ir reguliuoja įvairius automobilio komponentus bei sistemas, užtikrindamas optimalų jų veikimą. Dažniausiai tai yra mikroprocesorius, mažas kompiuteris, apdorojantis signalus iš įvairių jutiklių ir siunčiantis komandas atitinkamiems vykdomiesiems įtaisams. ECU nuolat stebi ir reguliuoja procesus, užtikrindamas optimalų transporto priemonės veikimą, degalų efektyvumą ir saugumą.
Variklio valdymo bloko vieta priklauso nuo automobilio gamintojo ir modelio. Dažniausiai jis montuojamas prie variklio - variklio skyriuje arba priekyje salono (pavyzdžiui, daiktadėžėje).

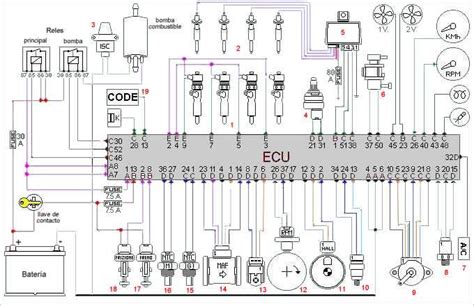

ECU Veikimo Principas
ECU nuolat renka duomenis iš daugybės transporto priemonės jutiklių. Šie jutikliai, išdėstyti visame variklyje ir kitose sistemose, perduoda informaciją apie variklio apsisukimus, deguonies kiekį išmetamosiose dujose, ratų greitį, išorės ir variklio temperatūrą, degalų lygį, alkūninio veleno padėtį, akceleratoriaus pedalo padėtį, aušinimo skysčio kiekį ir daugybę kitų parametrų. Taip pat renkama informacija iš stabilizavimo sistemų, ABS, ir kitų saugos sistemų valdiklių.
Surinkti duomenys yra kruopščiai analizuojami ECU, o remiantis šia analize, siunčiamos atitinkamos komandos transporto priemonės sistemoms, pavyzdžiui, purkštukams, uždegimo ritėms, vožtuvams, ventiliatoriams ir t. t. ECU analizuoja jutiklių pateiktus duomenis ir tikslina nustatymus realiu laiku, kad būtų užtikrintas sklandus variklio darbas.
Oro ir Kuro Mišinio Kontrolė
Viena iš svarbiausių ECU funkcijų - optimalaus oro ir kuro mišinio santykio užtikrinimas. Visiškai ir efektyviausiai kuras degina tik tam tikrą oro santykį:
- Jei kuro yra daugiau nei oro (per daug praturtintas mišinys), jis visiškai neišdega, dėl to padidėja degalų sąnaudos. Be to, nesudegusio kuro likučiai sudaro suodžius, kurie susimaišo su alyva ir nusėda ant vožtuvų ir stūmoklių žiedų, o tai sumažina variklio suspaudimą ir sutrumpina jo resursus.
- Jei kuro yra mažiau nei ore (liesas mišinys), jis dega ne sklandžiai, o sprogiai (detonacija), dėl ko stūmoklyje, švaistiklyje ir cilindro galvutėje gali susidaryti mikroplyšiai.
Skirtingais variklio darbo režimais reikia pakeisti optimalų oro ir kuro mišinio santykį. Vykdant sunkų pagreitį ar esant didelei apkrovai, ECU padidina degalų kiekį (sodrus mišinys), kad būtų išvengta smūgio ir padidintas sukimo momentas. Varikliui dirbant tuščiąja eiga arba esant mažos galios režimui, ECU sumažina degalų kiekį (liesas mišinys), kad būtų išvengta nevisiško degimo ir per didelių degalų sąnaudų.
Pagrindinės ECU Funkcijos ir Tipai
Priešingai, nei atrodo, ECU nėra atsakingas tik už pavaros bloko veikimą. Jis gali valdyti tokias sistemas kaip variklio valdymas, transmisija, stabdžiai, klimato kontrolė ir daugelį kitų. Atsižvelgiant į tai, kokias funkcijas jie atlieka ir kaip yra sukonstruoti, yra įvairių tipų ECU. Kartais viename įrenginyje yra keletas atskirų valdymo modulių (pvz., pavaros valdymo modulis (PCM) dažnai apjungia variklio ir transmisijos valdymą).
Pagrindinės Automobilių Valdymo Blokų Kategorijos
- Variklio Valdymo Modulis (ECM/ECU): Pagrindinis valdymo blokas, atsakingas už vidaus degimo variklio veikimą. Jis koordinuoja uždegimo, degalų įpurškimo, degalų tiekimo ir kitas susijusias sistemas, užtikrinant sklandų ir efektyvų variklio darbą.
- Transmisijos Valdymo Modulis (TCM): Atsakingas už automatinės arba pusiau automatinės transmisijos veikimą. TCM gauna signalus iš variklio ECU, transporto priemonės greičio jutiklio, akceleratoriaus pedalo padėties jutiklio ir pavarų svirties. Remdamasis šiais signalais, TCM pasirenka atitinkamą pavarą ir valdo sankabą, elektromagnetinius vožtuvus ir hidraulinius cilindrus.
- Stabdžių Valdymo Modulis (BCM/EBCM arba ABS/ESP ECU): Valdo stabdžių sistemos, ypač stabdžių antiblokavimo sistemos (ABS) ir elektroninės stabilumo programos (ESP), veikimą. Šie blokai gauna signalus iš ratų greičio jutiklių, posūkio kampo jutiklio, šoninio pagreičio jutiklio ir stabdžių pedalo jėgos jutiklio, reguliuodami kiekvieno rato stabdymo jėgą.
- Oro Pagalvių Valdymo Modulis (SRS ECU): Atsakingas už oro pagalvių ir saugos diržų sistemos veikimą. Gauna signalus iš susidūrimo jutiklių, keleivių padėties jutiklių, padangų slėgio jutiklių ir temperatūros jutiklių, sprendžia, ar ir kada įjungti oro pagalves ir saugos diržų įtempiklius.
- Oro Kondicionavimo Valdymo Modulis (AC ECU): Valdo oro kondicionavimo ir šildymo sistemos veikimą, remdamasis temperatūros, drėgmės ir oro kokybės jutiklių duomenimis, reguliuodamas kompresorių, ventiliatorius ir sklendes.
- Imobilizatoriaus Valdymo Modulis (Immo ECU): Atsakingas už transporto priemonės apsaugą nuo vagystės, gaudamas signalus iš nuotolinio valdymo pulto, raktelyje esančio atsakiklio ir kitų jutiklių.
- Komforto Valdymo Moduliai: Valdo įvairias komforto funkcijas, tokias kaip sėdynių šildymas, kondicionierius, šildomi veidrodėliai ir langai.
- Prietaisų Skydelio Elektronika: Stebi ir rodo įvairius svarbius automobilio parametrus (greitis, apsukos, kuro lygis, variklio temperatūra ir kt.).
- Jungiklių Moduliai: Valdo automobilio funkcijas, susijusias su apšvietimu (artimos, ilgos, posūkio šviesos), langų valdymu, durimis, stoglangiais ir klimato kontrolės sistemomis.
- Multimedijos Sistema: Integruotas prietaisas, užtikrinantis informacijos gavimą ir pramogas (navigacija, garso grotuvai, radijas, Bluetooth, vaizdo ekranai).
ECU Stebėjimas ir Diagnostika
ECU stebėjimas - tai procesas, kurio metu ECU renka duomenis iš įvairių jutiklių ir variklio vykdiklių, kad galėtų stebėti ir valdyti variklio veikimą. ECU stebėsenos tikslas - užtikrinti optimalų variklio veikimą, atsižvelgiant į našumą, degalų sąnaudas, išmetamųjų teršalų kiekį ir saugą.
ECU taip pat atlieka diagnostikos funkciją, kuri apima klaidų kodų įrašymą į atmintį, kai variklio ar kito komponento veikimas yra neįprastas. Šiuos klaidų kodus galima nuskaityti naudojant specialų prietaisą, vadinamą diagnostiniu testeriu, kuris prijungiamas prie automobilio OBD (angl. On-Board Diagnostics) lizdo. Tai leidžia tiksliai nustatyti gedimo priežastį ir vietą.
Variklio Galios Didinimas: Remapingas ir Čipavimas
ECU remapingas arba čipavimas (angl. chip tuning) - tai variklio galios sukėlimas, modifikuojant ir perprogramuojant variklio valdymo bloko parametrus. Automobiliui išvažiavus iš gamyklos, jo variklio parametrai dažnai yra sąmoningai pažeminti, siekiant tam tikrų gamintojo produkto planavimo tikslų, tokių kaip išmetamųjų teršalų normos, kuro efektyvumas skirtinguose regionuose, variklio ilgaamžiškumas arba tam tikros rinkos segmentavimas.
ECU perrašymas - tai programinės įrangos (parametrų žemėlapių) pakeitimas, siekiant pakeisti automobilio charakteristikas. Ši procedūra atliekama kompiuteriu ar specialiu įrenginiu, jungiamu per automobilio diagnostinį (OBD) lizdą.
Labai svarbu suprasti, kad atliekant remapingą dažniausiai NĖRA KEIČIAMA pati automobilio programinė įranga, o modifikuojami tik joje įrašyti parametrų žemėlapiai, nustatantys variklio veikimo režimus. Tinkamai ir profesionaliai atliktas variklio galios didinimas neturės jokios neigiamos įtakos variklio ilgaamžiškumui. Nors galios didinimas sukelia šiek tiek papildomos „įtampos“ varikliui, ji yra visiškai nepavojinga, jei atliekama tinkamai, naudojant sertifikuotą įrangą ir specialistų žinias.
Yra skirtingų tipų galios didinimai, priklausantys nuo automobilio modelio ir variklio modifikacijos:
- Economy Tuning: Optimizavimas degalų sąnaudoms mažinti.
- Stage 1 Tuning: Pagrindinis galios didinimas be mechaninių komponentų keitimo.
- Stage 2 Tuning: Reikalingi tam tikri mechaniniai patobulinimai (pvz., išmetimo sistema, oro filtras).
- Stage 3 Tuning: Apima didelius mechaninius pakeitimus (pvz., turbinos, purkštukų keitimas) ir žymų galios didinimą.
ECU Gedimai ir Jų Simptomai
Variklio valdymo blokas yra sudėtingas kompiuteris, todėl nenuostabu, kad kartais pasitaiko gedimų. ECU gedimai gali pasireikšti įvairiais simptomais, priklausomai nuo to, kokias sistemas jis valdo ir koks yra gedimo pobūdis. Šiuolaikiniai automobiliai be valdymo bloko veikti negali, nes jis reguliuoja svarbiausias sistemas, įskaitant kuro padavimą.
Dažniausi Sugedusio ECU Simptomai:
- Variklio problemos: netaisyklingas darbas, sunkumai užvedant, variklis užgęsta, galios sumažėjimas, padidėjusios degalų sąnaudos, variklio detonacija.
- Įspėjamosios lemputės: prietaisų skydelyje dega "Check Engine" ar kitos įspėjamosios lemputės.
- Elektroninės problemos: sutrikimai transmisijos, stabdžių, klimato kontrolės ar kitose elektroninėse sistemose, kurias valdo ECU.
- Diagnostikos kodai: ECU atmintyje registruojami specifiniai klaidų kodai, nurodantys gedimo pobūdį.
Dažniausios ECU Gedimų Priežastys:
- Programinės įrangos klaidos: Neteisingai veikianti arba pasenusi programinė įranga gali sukelti įvairius veikimo sutrikimus.
- Elektros grandinių sutrikimai: Perdegę saugikliai, nutrūkę laidai ar sugedę jungtys gali nutraukti ryšį tarp ECU ir kitų sistemų.
- Jutiklių gedimai: Sugedę jutikliai siunčia klaidingą informaciją į ECU, dėl ko sistema gali veikti netinkamai.
- Fiziniai pažeidimai: Drėgmė, vibracija, mechaniniai smūgiai, perkaitimas ar trumpas jungimas gali sugadinti ECU vidinius komponentus. Dažna problema - vandens ar drėgmės padaryta žala, kai variklio valdymo blokas nėra tinkamai apsaugotas.
Sugedusio ECU Tvarkymas ir Remontas
Jei įtariate, kad sugedęs ECU, svarbu nedelsiant kreiptis į mechaniką arba automobilių elektronikos specialistą. Pirma, būtina tinkamai diagnozuoti problemą naudojant specializuotą diagnostikos įrangą, profesinius skanerius ir osciloskopus.
Žingsniai, Tvarkant Sugedusį ECU:
- Diagnostika: Pirmas žingsnis yra tinkamai diagnozuoti problemą, nuskaityti klaidų kodus ir stebėti ECU veikimą realiu laiku.
- Jungčių ir laidų patikrinimas: Kartais problema gali būti susijusi su prastais kontaktais arba pažeistais laidais.
- Programinės įrangos atnaujinimas: Kai kurios ECU problemos gali būti išspręstos atnaujinus programinę įrangą, kuri gali ištaisyti esamas klaidas ir pagerinti sistemos stabilumą, našumą bei degalų efektyvumą.
- ECU remontas arba keitimas: Jei ECU yra rimtai pažeistas arba programinės įrangos atnaujinimas nepadeda, gali prireikti remontuoti arba pakeisti ECU. Daugeliu atvejų ECU galima pataisyti naudojant specialią įrangą ir atlikus išsamų testavimą, kas dažnai yra 2-3 kartus pigiau nei keisti nauju bloku.
- Programavimas, kodavimas ir kalibravimas: Kai pakeičiamas ECU, būtina jį pririšti prie automobilio ir sukalibruoti. Tai užtikrina, kad naujas ECU veiks tinkamai su jūsų transporto priemone. Taip pat atliekamas variklio ir automatinių greičio dėžių valdymo blokų kodavimas, atnaujinimas ir klonavimas (informacijos perkėlimas iš vieno bloko į kitą), leidžiant išvengti brangaus naujo valdymo bloko keitimo ir išsaugoti originalius automobilio duomenis.
Skubos Svarba Esant Užliejimui
Ypač svarbu veikti greitai, jei ECU ar kitas elektroninis blokas buvo užlietas. Tokiu atveju:
- Nebandykite užvesti automobilio.
- Atjunkite akumuliatorių.
- Kuo greičiau pristatykite automobilį specialistams (idealu per 24-48 valandas). Kuo greičiau bus pradėtas džiovinimas ir valymas, tuo didesnė tikimybė, kad elektronika bus išgelbėta.
Specialistai atlieka kompleksinę visų automobilio elektroninių sistemų diagnostiką ir atkūrimą. Remonto terminai priklauso nuo pažeidimų sudėtingumo: paprasta diagnostika ir programinių klaidų šalinimas gali užtrukti 1-2 valandas, bloko remontas keičiant komponentus plokštėje - 1-2 dienas, sudėtingas atkūrimas po gaisro ar užliejimo - 3-5 dienas, o retų blokų atkūrimas su komponentų paieška - iki 7 dienų.
Daugeliui atliktų remonto darbų suteikiama oficiali garantija, pavyzdžiui, 12 mėnesių ECU remontui su komponentų keitimu ir blokų programavimui bei kodavimui, bei 6 mėnesiai laidyno atkūrimui. Garantiniu laikotarpiu bet kokie gedimai šalinami nemokamai.
