Šiandien ventiliacijos svarba jau visuotinai pripažinta visame pasaulyje, nes ji padeda taupyti energiją, reguliuoja šilumą ir efektyviai vėdina patalpas. Tinkamai įrengta ir valdoma ventiliacijos sistema yra esminė švaraus, komfortiško ir sveiko mikroklimato palaikymui bet kokio tipo pastate.
Rekuperatorių Veikimo Principai

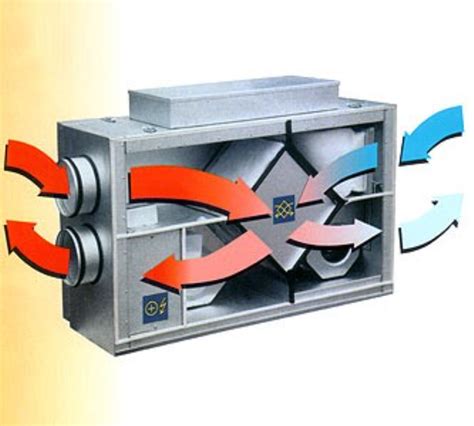

Šiuo metu dažniausiai naudojamas energiją taupantis įrenginys yra rekuperatorius. Tai mechaninės ventiliacijos įrenginys, kuris nuolat padeda palaikyti patalpose švarą, komfortą, sveiką ir gryną orą. Rekuperatorius tvankų vidaus orą pakeičia grynu lauko oru. Jis skiriasi nuo kitų mechaninės ventiliacijos įrenginių tuo, kad gali efektyviai keisti paduodamų ir ištraukiamų oro srovių šilumą, taip mažindamas cirkuliuojančio oro šildymo-šaldymo išlaidas. Pavyzdžiui, mediniame karkasiniame name naudojama mechaninė ventiliacijos sistema pašalina teršalus, keisdama tvankų ir užterštą orą švariu ir gaiviu lauko oru.
Tinkamai įrengtas, gerai veikiantis ir reguliuojamas rekuperatorius traukia oro teršalus iš vidaus į lauką, o gaivus lauko oras patenka į vidų. Šildymo sezono metu rekuperatorius ima šilumą iš išeinančio į lauką oro ir naudoja ją įeinančiam grynam orui šildyti. Oro kondicionavimo metu rekuperatorius gali prisidėti prie vėsinimo proceso, perduodamas šaltį iš išeinančio oro į įeinantį.
Dažnai namai yra nepakankamai vėdinami, nes pro duris, langus ir kitas angas oro patenka mažai. Net tada, kai oro keitimo koeficientas yra pakankamas, gaivus oras gali nepakliūti į visas patalpas. Norint panaikinti arba sumažinti oro teršalus, būtina suprasti ventiliacijos svarbą ir tinkamai ją valdyti.
Oro Tiekimo Būdai ir Sistemos Integracija
Grynas oras gali būti tiekiamas į namo vidų dviem būdais: rekuperatoriaus ortakių tinklu (rekuperacinė vėdinimo sistema) ir oro šildymo ortakiais. Rekuperacinė vėdinimo sistema naudojama, kai siekiama išvengti papildomų šilumos nuostolių, nes oras, patenkantis į patalpas, yra sušildomas išeinančiu oru.
Rekuperatorius gali būti sujungtas su šildymo sistema. Siekiant sumažinti šilumos nuostolius, gali būti naudojama orinio šildymo sistema su daline recirkuliacija. Šiuo atveju oras iš patalpų, kuriose yra didelė drėgmė ir teršalų šaltiniai, paduodamas į rekuperatorių, o iš jo - į lauką. Gaivaus oro ortakis prijungiamas prie katilinės recirkuliacinio oro ortakio. Oras iš patalpų, kur nėra taršos šaltinių, recirkuliacinio oro ortakyje papildytas gaiviu išorės oru patenka į katilinę, kur yra pašildomas ir ortakiais paskirstomas po namą.
Kad vėdinimas būtų maksimaliai efektyvus, jis turi būti pritaikytas konkrečiam pastatui. Rekuperacinės sistemos gaminamos įvairaus galingumo, skirtos tam tikram gyvenamojo namo ar biuro plotui, skirtingų modifikacijų, rekuperatoriai gali būti skirtingai tvirtinami - pastatomi, pakabinami, pajungiami iš kairės arba dešinės. Kai kuriose sistemose gali būti naudojamas šildymo elementas, kuris papildomai pašildo tiekiamą orą iki reikiamos temperatūros.
Racionaliausia rekuperatorių rinktis pas žinomus gamintojus, kurie turi platų asortimentą, leidžiantį išsirinkti optimalų, geriausiai patalpoms pritaikytą įrenginį. Vienas tokių gerai žinomų gamintojų yra „Systemair“ - daugiau kaip prieš keturis dešimtmečius Švedijoje įkurta vėdinimo įrangos gamintoja, dabar turinti dukterines įmones 49 pasaulio šalyse. Lietuvoje veikia trys šios įmonės pardavimų skyriai didžiuosiuose miestuose ir gamykla Ukmergėje.
Rekuperatorių Šilumokaičių Tipai
Rekuperatoriai skiriasi ne tik galingumu ir montavimo būdu, bet ir šilumokaičio tipu, kuris lemia jų veikimo principą ir efektyvumą:
-
Plokšteliniai rekuperatoriai
Šiuose rekuperatoriuose oras teka tarp plokštelių. Kas antrame tarpe teka šiltas, ištraukiamas iš patalpos oras, o per kitus tarpus - šaltas lauko oras. Šiluma keliauja per plokšteles, o paduodamo ir ištraukiamo oro srautai lieka visiškai izoliuoti vienas nuo kito. Pavyzdžiui, Save VTC 200 yra tyliai veikiantis naujos kartos plokštelinis rekuperatorius, gaminamas iš specialaus polipropileno, lemiančio aukštą įrenginių efektyvumą.
-
Rotaciniai rekuperatoriai
Rotacinių rekuperatorių veikimo principas remiasi besisukančio rotoriaus naudojimu. Ištraukiamas iš patalpos oras teka per rotoriaus vamzdelius ir juos sušildo. Rotorius nuolat sukasi, ir po kurio laiko sušildyti vamzdeliai atsiduria padavimo kanale. Paimamas iš lauko šaltas oras, tekėdamas šalia šių vamzdelių, sušyla. Po to atvėsę vamzdeliai vėl atsiduria kitoje disko pusėje, kur išmetamas oras vėl sušildo juos. Tokiu būdu vyksta nepertraukiamas šilumos perdavimas nuo išmetamo oro paduodamam į patalpą orui. Kadangi rekuperatoriuje oras labai stipriai atšaldomas, jame esanti drėgmė kondensuojasi ant vamzdelių paviršiaus. Kai kuriuose modeliuose vamzdeliai padengti drėgmę absorbuojančia medžiaga (higroskopiniai rekuperatoriai), kas padeda išsaugoti daugiau drėgmės. SAVE VSR 150/B rekuperatorius, montuojamas lubose arba ant sienos, skirtas vėdinti iki 100 kv. m ploto patalpas, turi aukšto efektyvumo rotacinį šilumokaitį ir drėgmės perdavimo funkciją, reguliuojančią rotoriaus sukimosi greitį pagal temperatūrą ir į tiekiamą orą grąžinamą drėgmę.
-
Atskirų srautų (skysčio principu) rekuperatoriai
Atskirų srautų rekuperatoriai geriausiai tinka renovuojant seno išplanavimo pastatus, kai tiekimo linija yra labai toli nuo ištraukimo, arba tuomet, kai įrenginius reikia atskirti. Jie taip pat tinka labai šaltame klimate. Jų veikimo principas yra labai paprastas: į padavimo bei į ištraukimo kanalus įstatomi radiatoriai, per kuriuos siurblys varinėja neužšąlantį skystį. Išmetamas oras sušildo skystį, po to skystis paduodamas į tiekiamo oro radiatorių. Atvėsęs skystis vėl paduodamas į oro ištraukimo kanalą pašildymui. Pavyzdys - atskirų arba priešpriešinių srautų rekuperatorius GENIOX.
Ventiliacijos Valdymo Blokai: Nuo Paprasto iki Išmanaus
Kadangi rekuperacinės ir ventiliacijos sistemos yra sudėtingos, jų efektyviam veikimui būtini pažangūs valdymo blokai. Valdymo blokai leidžia optimizuoti oro cirkuliaciją, temperatūrą ir drėgmę, prisitaikant prie kintančių sąlygų ir vartotojų poreikių.
„Coolibrì“ Valdymo Sprendimai
„Coolibrì“ siūlo ne tik pažangius ventiliatorių valdymo blokus, bet ir pilnai integruotas mikroklimato kontrolės sistemas, papildytas išmaniais vandens purškimo sprendimais bei jutikliais. „Coolibrì“ valdymo sprendimų grupė - tai lanksti ir pažangi platforma, siūlanti efektyvius sprendimus nuo paprasto rankinio valdymo iki išmanių sistemų su nuotoliniu stebėjimu ir centralizuota kontrolės logika.
Pramoniniai Dažnio Keitikliai (Inverteriai)
Pramoninis dažnio keitiklis (inverteris) yra efektyvus ir patikimas sprendimas ventiliatoriams be integruoto valdiklio valdyti. Inverteris skirtas greičio kontrolei vienam arba keliems pramoniniams ventiliatoriams, kai jie jungiami į vieną liniją. Šie įrenginiai užtikrina tikslų ventiliatorių veikimo reguliavimą, prisidedant prie energijos taupymo ir sistemos ilgaamžiškumo.
Specifiniai Ventiliacijos ir Vėsinimo Valdymo Blokai
- Vienos zonos vėdinimo ir vėsinimo sistemų automatizavimas: Patikimas ir ekonomiškas valdymo blokas, skirtas vienos zonos vėdinimo ir vėsinimo sistemų automatizavimui. Įrenginys leidžia proporcingai valdyti ventiliatorius ir drėkinimo (sprinklerių) sistemas pagal temperatūros jutiklio duomenis. Integruota 0-10 V analoginė išvestis leidžia tiksliai reguliuoti ventiliacijos greitį bei drėkinimo intensyvumą, užtikrinant optimalų mikroklimatą patalpose. Valdymo blokas turi LCD ekraną, kuris leidžia stebėti bei keisti parametrus.
- Dviejų nepriklausomų vėdinimo zonų kontrolė: Funkcionalus valdymo blokas, skirtas dviejų nepriklausomų vėdinimo zonų kontrolei. Prietaisas valdo ventiliatorių greitį proporciniu būdu per 0-10V signalą, remiantis temperatūros jutiklio rodmenimis. Naudotojas gali konfigūruoti minimalias ir maksimalias reikšmes, prisitaikydamas prie konkretaus taikymo poreikių. Įrenginys tiekiamas su vienu temperatūros zondu, o papildomai galima integruoti ir anemometrinį jutiklį (vėjo greičiui matuoti).
- Vienos zonos vėdinimo sistemų automatinis arba rankinis valdymas: Patikimas ir ekonomiškas valdymo blokas, skirtas vienos zonos vėdinimo sistemų automatiniam arba rankiniam valdymui per 0-10V signalą. Šis įrenginys leidžia reguliuoti ventiliatoriaus veikimą pagal temperatūrą ar oro srauto duomenis (pridėjus papildomą vėjo greičio jutiklį). Į komplektą įeina temperatūros zondas. Naudotojui patogus priekinis LCD ekranas leidžia koreguoti parametrus pagal individualius poreikius.
Papildomi ir Specializuoti Valdymo Sprendimai
Be ventiliacijos, mikroklimato sistemos gali apimti ir kitus aspektus, valdomus pažangiais įrenginiais:
- Išmanus apšvietimo valdymo įrenginys: Skirtas vienos zonos apšvietimo kontrolei, jungiant automatiką ir rankinį valdymą per 0-10V signalą. Su IP55 apsauga, valdiklis puikiai tinka patalpoms su dulkėmis ar drėgme, o jo tvirtinimas ant sienos leidžia greitai pasiekti svarbiausias funkcijas tiek pramoniniuose, tiek komerciniuose objektuose.
- Išmanioji pramoninė vėsinimo sistema fermoms: Skirta gyvulių gerovei fermose užtikrinti. Integruoti buvimo jutikliai aktyvuoja purkštukus tik tada, kai gyvuliai yra aptinkami, taip sumažinant vandens sąnaudas ir išvengiant perteklinės drėgmės. Sistema automatiškai prisitaiko prie aplinkos sąlygų, optimizuodama vėsinimą pagal gyvulių patiriamą šiluminį stresą (THI).
