Turbokompresorius, kaip esminė modernaus variklio dalis, leidžia išgauti didelę galią iš palyginti nedidelio darbinio tūrio. Ši sistema patiria dideles mechanines apkrovas dėl aukštos išmetamųjų dujų temperatūros (daugiau kaip 700°C) ir slėgio (iki 8 bar). Rotoriaus sukimosi greitis siekia 200 tūkstančių ir daugiau apsisukimų per minutę, todėl didelė apkrova tenka ir slydimo guoliams.
Norint, kad turbininė sistema veiktų sklandžiai ir efektyviai, būtina tiksliai reguliuoti pripūtimo slėgį. Čia gyvybiškai svarbų vaidmenį atlieka įvairūs reguliavimo vožtuvai, užtikrinantys optimalų veikimą ir ilgaamžiškumą.
Turbokompresoriaus veikimo principas ir slėgio reguliavimas
Turbokompresorius - tai oro siurblys, veikiantis nuo turbinos, kuri sukasi naudodama panaudotų dujų srovės energiją. Dyzelinio variklio turbokompresorius sukasi nuo 1 000 iki 130 000 aps./min. Turbina tiesiogiai jungiama su kompresoriumi tvirta ašimi.
Kompresorius įtraukia šviežią orą per oro filtrą, suspaudžia jį ir suspaustą išleidžia į variklio įleidžiamąjį kolektorių. Turbinos sukimosi greitis priklauso nuo jos korpuse esančio kanalo dydžio ir formos. Didelių matmenų turbokompresoriuose dažnai įmontuojamas papildomas žiedas su nukreipiamosiomis mentėmis, palengvinantis panaudotų dujų nuolatinės srovės sukūrimą turbinos rotoriuje ir leidžiantis reguliuoti srovę.
Kad turbininis variklis išgautų optimalią galią, svarbiausia yra kontroliuoti pripūtimo slėgį. Per didelis pripūtimo slėgis gali kelti pavojų variklio patvarumui, perkaitinti variklį ir pažeisti stūmoklius, cilindrų bloko galvutes arba variklio atramas.
Wastegate vožtuvas (išmetamųjų dujų apėjimo vožtuvas)
Wastegate vožtuvas veikia kaip apsauginis mechanizmas, užtikrinantis, kad turbinos viduje esantis slėgis neviršytų numatytų ribų. Kai slėgis pasiekia numatytą ribą, vožtuvas atsidaro ir dalį išmetamųjų dujų nukreipia aplink turbinos rotorių. Taip efektyviai reguliuojamas sukamasis turbininio veleno greitis, neleidžiant slėgiui viršyti konstruktorių numatytų normų.
- Vidinis wastegate (Internal Wastegate): vožtuvas integruotas tiesiai į turbinos korpusą. Ši konstrukcija dažniausiai sutinkama lengvuosiuose automobiliuose dėl kompaktiškumo ir paprasto montavimo.
- Išorinis wastegate (External Wastegate): atskiras vožtuvo korpusas, montuojamas šalia išmetimo kolektoriaus. Kai kurie automobilių entuziastai, ypač ieškantys didesnės galios, renkasi išorinį wastegate. Tai gali būti aktualu, jei turite modifikuotą variklį su dideliu pralaidumu, kur vidinė sklendė nebegali susidoroti su perteklinėmis išmetamosiomis dujomis. Vis dėlto, išorinis wastegate paprastai yra brangesnis ir reikalauja tikslesnės montavimo procedūros.
Wastegate vožtuvo gedimai ir diagnostika
Wastegate vožtuvo gedimai gali kilti dėl įvairių veiksnių, pradedant mechaniniu nusidėvėjimu, baigiant elektroninio valdymo klaidomis:
- Mechaninis sklendės strigimas: dėl korozijos, suodžių arba kietųjų dalelių kaupimosi wastegate vožtuvas gali pradėti veikti su vėlavimu arba apskritai užsikimšti tam tikroje padėtyje.
- Aktuatoriaus membranos įtrūkimas: jei vožtuvą valdo vakuuminė membrana, jos pažeidimas gali sukelti netinkamą slėgio informacijos perdavimą.
- Elektroninis valdymo defektas: naujesniuose modeliuose naudojami elektroniniai wastegate moduliai.
Apie gedimą gali įspėti šie požymiai:
- Įspėjamieji variklio diagnostikos kodai: naujesnės transporto priemonės turi ECU, kuris fiksuoja anomalijas pripūtimo slėgio zonoje.
- Per didelis pripūtimo slėgis: jei vožtuvas užstrigęs uždarytoje padėtyje, slėgis turbinoje auga nekontroliuojamai.
- Per mažas pripūtimo slėgis: atvirkštinė situacija, kai vožtuvas neužsidaro, tad variklis nepasiekia nominalaus slėgio lygio.
Jeigu pastebite galios sumažėjimą ar keistus garsus, laikas atlikti wastegate sistemos diagnostiką:
- Vizualinė apžiūra: mechanikai įvertina vakuuminių žarnelių, aktuatoriaus ar svirtelių būklę.
- Slėgio testas: specialūs manometrai ir slėgio generatoriai padeda tikrinti, ar vožtuvas tiksliai atsidaro reikiamame slėgio intervale.
Remontuojant dažnai pakanka pakeisti pažeistas žarneles, atnaujinti aktuatoriaus membraną ar išvalyti suodžius. Diagnozavus, kad vožtuvas jau stringa ar jo sklendė veikia netinkamai, nedelskite kreiptis į specialistus - laiku atliktas remontas ar dalies keitimas apsaugos likusius turbokompresoriaus elementus nuo antrinių pažeidimų.
Slėgio reguliavimo vožtuvai hidraulinėse sistemose
Slėgio reguliavimo vožtuvai yra gyvybiškai svarbūs hidraulinių sistemų komponentai, atsakingi už skysčio slėgio palaikymą ir reguliavimą norimose ribose.
Slėgio reguliavimo vožtuvų tipai
- Apsauginiai vožtuvai: apsaugo sistemą nuo per didelio slėgio.
- Redukciniai vožtuvai: sumažina slėgį tam tikroje sistemos dalyje.
- Sekos vožtuvai: valdo hidraulinių cilindrų ar variklių veikimo seką.
- Atsvariniai vožtuvai: palaiko pastovų slėgį sistemoje.
Sugedusio slėgio reguliavimo vožtuvo požymiai ir diagnostika
Sugedusio slėgio reguliavimo vožtuvo požymiai gali apimti:
- Nenormalus triukšmas: dunksėjimas, švilpimas ar bildesys gali rodyti slėgio svyravimus.
- Slėgio svyravimai: nereguliarūs slėgio svyravimai sistemos veikimo metu.
- Skysčių nuotėkis: galimas vožtuvo nuotėkis, dėl kurio sumažėja sistemos efektyvumas.
- Nereaguojanti sistema: sistemos nereagavimas arba nesugebėjimas palaikyti pastovaus slėgio.
Problemų diagnostika apima:
- Vizualinė apžiūra: siekiama nustatyti bet kokius matomus pažeidimus ar nuotėkius.
- Slėgio matuoklio rodmenys: slėgio matuoklio rodmenų analizė siekiant įvertinti neatitikimus.
- Srauto matuoklio bandymas: atliekamas srauto matuoklio bandymas, siekiant patikrinti srauto greičius ir palyginti juos su numatomomis vertėmis.
Dažniausios slėgio reguliavimo vožtuvo gedimų priežastys
- Užterštumas: nešvarumai ar šiukšlės gali sutrikdyti vožtuvo veikimą.
- Perkrova: per didelis slėgis gali pažeisti vožtuvą.
- Dėvėjimasis: laikui bėgant susidarantis nusidėvėjimas dėl normalaus naudojimo.

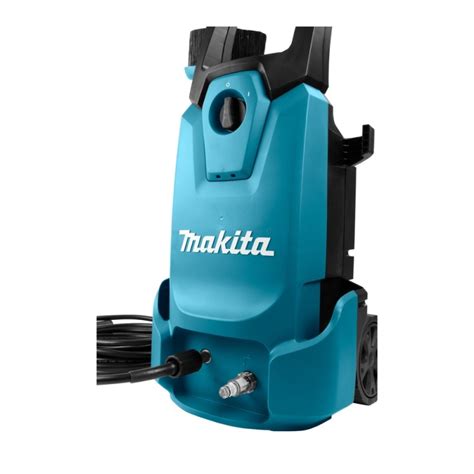

Iškrovimo vožtuvas aukšto slėgio plovimo įrenginiuose
Iškrovimo vožtuvas yra gyvybiškai svarbus slėgio plovimo įrenginio komponentas, valdantis vandens srautą ir slėgį. Kai atleidžiate gaiduką, vanduo nukreipiamas atgal į siurblį, kad būtų išvengta per didelio slėgio. Tai užtikrina saugų aukšto slėgio plovimo įrenginio naudojimą ir siurblio ilgaamžiškumą.
Supratimas, kaip veikia iškrovimo vožtuvai, įvairūs jų tipai ir gedimo požymiai, padeda užtikrinti sklandų aukšto slėgio plovimo įrenginio veikimą.
Kaip veikia iškrovimo vožtuvas?
Paspaudus gaiduką, vanduo teka dideliu slėgiu. Atleidus gaiduką, suaktyvinamas iškrovimo vožtuvas, kuris nukreipia vandenį atgal į siurblį. Tai apsaugo nuo slėgio padidėjimo ir apsaugo siurblį nuo perkaitimo, kad vėliau mašina galėtų sklandžiai paleisti iš naujo. Iškrovimo vožtuvas automatiškai reguliuojasi pagal sistemos slėgį, užtikrinant saugų ir efektyvų aukšto slėgio plovimo įrenginio veikimą.
Sugedusio iškrovimo vožtuvo požymiai
Norint, kad aukšto slėgio plovimo įrenginys veiktų sklandžiai, svarbu nustatyti sugedusio iškrovimo vožtuvo požymius:
- Nestabilus slėgis: nenuoseklus vandens slėgis naudojimo metu.
- Nuolatinis vandens srautas: vanduo gali tekėti net ir nepaspaudus gaiduko.
- Pernelyg didelis triukšmas: garsūs, keisti siurblio garsai.
- Nutekėjęs vanduo: jei iš iškrovimo vožtuvo teka vanduo.
Slėgio iškrovimo vožtuvo nustatymas ant slėgio plovimo įrenginio
Prieš atliekant bet kokius slėgio iškrovimo vožtuvo nustatymus, svarbu visiškai pasiruošti, kad būtų užtikrintas saugumas ir efektyvumas:
- Pirmiausia visiškai išjunkite aukšto slėgio plovimo įrenginį ir atjunkite maitinimą.
- Iš siurblio išleiskite susidariusį slėgį, nuspausdami gaiduką.
- Patikrinkite, ar slėgio iškrovimo vožtuve nėra matomų pažeidimų, nusidėvėjimo ar kliūčių.
Slėgio iškrovimo vožtuvo nustatymo žingsniai
- Raskite iškroviklį arba slėgio iškrovimo vožtuvą, paprastai šalia siurblio išleidimo angos.
- Sureguliuokite slėgio nustatymą naudodami veržliaraktį arba atsuktuvą.
- Padidinti slėgį: pasukite reguliavimo rankenėlę arba varžtą į dešinę. Atlikite nedidelius koregavimus ir dažnai tikrinkite manometrą.
- Sumažinti slėgį: pasukite reguliavimo rankenėlę arba varžtą prieš laikrodžio rodyklę. Atlikite nedidelius koregavimus ir patikrinkite manometrą po kiekvieno pakeitimo.
- Po nustatymo patikrinkite, ar nėra nuotėkio ir ar tinkamai veikia.
Kaip veikia jūsų slėginės plovimo mašinos siurblys
Dažnas slėginių plovimo įrenginių iškrovimo vožtuvų trikčių šalinimas
- Jei nustatymas nenormalizuoja slėgio, problema apima ne tik iškrovimo vožtuvo nustatymus. Tai gali reikšti, kad siurblys yra sugedęs arba užsikimšęs.
- Patikrinkite susidėvėjusius sandariklius, pažeistas žarnas ar užsikimšimus sistemoje.
- Jei trikčių šalinimas problemos neišsprendžia, peržiūrėkite aukšto slėgio plovimo įrenginio vadovą.
"Blow-off" vožtuvas (BOV) turbininiuose varikliuose
"Blow-off" vožtuvas (BOV) yra privalomas įtaisas turbininiuose varikliuose, skirtas apsaugoti turbokompresorių nuo žalojamų slėgio bangų. Kai automobilis greitėja ir turbina dirba pilnu pajėgumu, staiga atleidus gazo pedalą ir užsidarius droselio sklendei, suspaustas oras atsitrenkia į uždarytą sklendę. Dėl turbinos inercijos oras ir toliau pumpuojamas, o slėgis tarp turbinos ir droselio sklendės greitai kyla, sukeldamas aukšto slėgio bangą. Ši banga, keliaudama atgal į kompresorių, trenkiasi į jo sparnelius, sukeldama panašų efektą kaip įkišus pagaliuką į dviračio stipinus. Nuo pasikartojančių smūgių kenčia kompresoriaus mentės ir veleno guoliai, be to, sumažėja turbinos apsisukimai, todėl vėliau tenka gaišti laiką pakartotiniam jos įsukimui.
BOV montuojamas tarp kompresoriaus ir droselio sklendės. Jis aptinka smūgio bangą ir išleidžia perteklinį orą - atgal į atmosferą arba į kompresoriaus įėjimą.
BOV valdymo principai
BOV valdymo vamzdelis yra sujungtas su įsiurbimo kolektoriumi. Kai kolektoriuje susidaro vakuumas (pvz., varikliui dirbant laisvomis apsukomis), BOV atsidaro. Problema kyla, kai BOV išėjimas yra atvertas į atmosferą, nes variklis gali siurbti nefiltruotą ir oro srauto matuoklės neišmatuotą orą, kuris gali būti nešvarus. Firminiuose atmosferiniuose BOV šią problemą sprendžia reguliuojamo įtempimo spyruoklė, kuri neleidžia vožtuvui atsidaryti esant laisvų apsukų vakuumui.
BOV tobulinimo būdai
- Adatinis vožtuvas ("Bleeder"): silpnina signalą, ateinantį į BOV iš įsiurbimo kolektoriaus. Tai sumažina BOV jautrumą, tačiau padeda išvengti nepageidaujamo atsidarymo laisvomis apsukomis.
- Solenoidinis vožtuvas su vienpusiu vožtuvu: sudėtingiausias, bet pats tobuliausias metodas. Solenoidas įterpiamas į BOV valdymo žarnelę ir aktyvuojamas tik tada, kai reikia išleisti perteklinį suspaustą orą (staigiai atleidus akceleratoriaus pedalą). Papildomai naudojamas vienpusis vožtuvas, kuris aplenkia solenoidą, kai įsiurbimo kolektoriuje yra slėgis.
- Solenoidinis vožtuvas, valdomas slėgio jungikliu: solenoidas valdomas specialiu jungikliu, kuris įjungia elektros grandinę, pasiekus tam tikrą slėgį.
- Didelis vienpusis vožtuvas: kardinalus problemos sprendimas - didelis vienpusis vožtuvas, kuris leidžia pertekliniam orui išeiti per BOV, tačiau neleidžia jo įsiurbti atgal.
Bendrosios turbokompresoriaus priežiūros rekomendacijos
Siekiant užtikrinti ilgą ir patikimą turbokompresoriaus veikimą, svarbu laikytis šių rekomendacijų:
- Variklinė alyva: rinkitės tik geros kokybės variklinę alyvą iš patikimų tiekėjų. Venkite klastočių. Alyvą reikia keisti laiku - ne vėliau kaip kas 10 000 km, o jei ketinate ilgai važinėti, tai kas 8 000 km. Itin rimtai atsižvelkite į alyvos klampą ir gamintojų rekomendacijas. Keičiant alyvą būtina pakeisti alyvos ir oro filtrus.
- Variklio šildymas ir aušinimas: būtinai pašildykite turbininį variklį. Jeigu aktyviai važinėjote, leiskite varikliui apie 1 minutę dirbti šaltąja eiga. Tai itin svarbu turbinoms su neaušinamu guolių korpusu, kuriuose aušinimo funkciją atlieka alyva. Staigus variklio užgesinimas gali sukelti turbinos perkaitimą ir užsikokstavimą.
- Montavimas ir remontas: turbokompresoriaus priežiūrą ir keitimą patikėkite specialiai apmokytiems ir patyrusiems automobilių meistrams. Montuojant naują ar suremontuotą turbokompresorių, turi būti pakeista variklinė alyva ir alyvos filtras. Rekomenduojama patikrinti oro filtrą ir, esant reikalui, jį pakeisti. Oro sistemai sandarinti ir išmetimo sistemai prijungti prie turbokompresoriaus naudokite naujas ir patikrintas tarpines. KATEGORIŠKAI DRAUDŽIAMA NAUDOTI SANDARINIMO AR JUNGIANČIUOSIUS MIŠINIUS (HERMETIKUS) TEPIMO SISTEMOS KANALŲ SANDARINIMUI.
- Alyvos tiekimo linijų patikra: patikrinkite variklinės alyvos privedimo liniją ir drenažinius vamzdelius, kad jie nebūtų pažeisti, deformuoti ar susiaurėję. Jei kyla abejonių, pakeiskite šias detales.
- Pirminis paleidimas: prieš pajungdami alyvos nuvedimo vamzdelį, prasukite variklį tol, kol atsiras pastovus alyvos srautas iš turbokompresoriaus drenažinio kanalo. Pilnai sumontavę ir pajungę turbokompresorių leiskite varikliui dirbti laisvąja eiga ne mažiau 3 minučių.
- Katalizatorius: po turbokompresoriaus remonto būtina pakeisti katalizatorių nauju arba jį eliminuoti, nes užsikimšęs katalizatorius neleis išmetimo dujoms laisvai išeiti.
- Reguliarus tikrinimas: reguliariai tikrinkite vakuumines žarneles, naudokite kokybiškus filtrus ir alyvas. Nedelskite dėl keistų garsų ar traukos trūkumo.
