Automobilių variklių našumas nuolat tobulėja, o viena iš svarbiausių technologijų, leidžiančių padidinti variklio galią ir efektyvumą, yra turbokompresoriai (arba tiesiog - turbinos). Šiuolaikiniuose automobiliuose turbinos veikimą reguliuoja turbinos valdymo aktuatoriai, kurie kontroliuoja turbinos slėgį ir užtikrina optimalų variklio darbą skirtingomis sąlygomis.
Kas yra Turbinos Valdymo Aktuatorius?
Turbinos valdymo aktuatorius yra įrenginys, kuris reguliuoja išmetamųjų dujų srautą į turbokompresorių. Šis įrenginys gali būti mechaninis arba elektroninis, tačiau jo pagrindinis tikslas - kontroliuoti turbinos suspaudimo slėgį, kad būtų pasiektas optimalus variklio veikimas.
Pagrindinės Turbinos Valdymo Aktuatoriaus Dalys
Turbinos valdymo aktuatoriai susideda iš kelių pagrindinių dalių, kurios užtikrina tinkamą jų veikimą. Toliau pateikiamos esminės mechaninio ir elektroninio aktuatoriaus komponentų aprašymas:
-
Membrana
Membrana yra viena svarbiausių mechaninio turbinos valdymo aktuatoriaus dalių. Ji veikia kaip slėgio jutiklis, kuris reaguoja į išmetamųjų dujų slėgį. Membranos funkcija yra esminė slėgio reguliavimui.
-
Stūmoklis arba Strypas
Stūmoklis arba strypas yra tiesiogiai sujungtas su membrana ir perduoda jos judesį į kitas turbinos dalis. Mechaninis aktuatoriaus strypas yra pritvirtintas prie atliekų išmetimo vožtuvo (angl. wastegate), kuris reguliuoja išmetamųjų dujų srautą.
-
Spyruoklė
Spyruoklė yra esminė mechaninio valdymo aktuatoriaus dalis, kuri atsako už slėgio reguliavimą. Spyruoklė sulaiko membraną tam tikroje padėtyje ir pasipriešina jos judesiams iki tol, kol išmetamųjų dujų slėgis viršija nustatytą ribą. Kai slėgis pakyla, spyruoklė susispaudžia, leisdama membranai judėti ir reguliuoti vožtuvo padėtį.
-
Atliekų Išmetimo Vožtuvas (Wastegate)
Atliekų išmetimo vožtuvas, dar vadinamas wastegate, yra mechanizmas, kuris kontroliuoja, kiek išmetamųjų dujų patenka į turbokompresorių. Jis atsidaro arba užsidaro, priklausomai nuo aktuatoriaus siunčiamo signalo. Atliekų išmetimo vožtuvas gali būti vidinis arba išorinis.
Elektroniniai Aktuatoriai ir Valdymo Sistemos
Šiuolaikiniuose automobiliuose vis dažniau naudojami elektroniniai aktuatoriai, kurie turi integruotą valdymo bloką. Šios sistemos pasižymi didesniu tikslumu ir greitesne reakcija, palyginti su mechaniniais aktuatoriais.
-

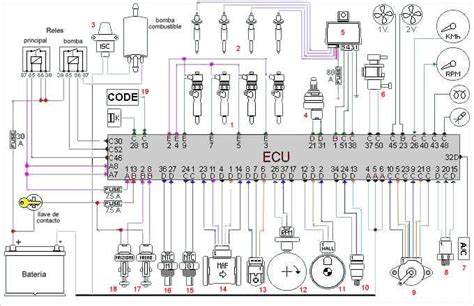

Elektroninis Valdymo Blokas (ECU)
Elektroninis valdymo blokas (ECU - Engine Control Unit) naudoja jutiklių informaciją, kad tiksliai valdytų turbinos slėgį. ECU apdoroja gautus duomenis ir siunčia komandas aktuatoriui.
-
Jutikliai
Elektroninėse sistemose svarbūs yra jutikliai, kurie stebi įvairius variklio ir išmetamųjų dujų parametrus. Jutikliai stebi įvairius variklio parametrus, tokius kaip išmetamųjų dujų slėgis, variklio temperatūra ir oro srautas. Šie jutikliai perduoda informaciją elektroniniam valdymo blokui, kuris naudoja šiuos duomenis aktuatoriaus valdymui.
Turbinos Valdymo Aktuatoriaus Veikimo Principas

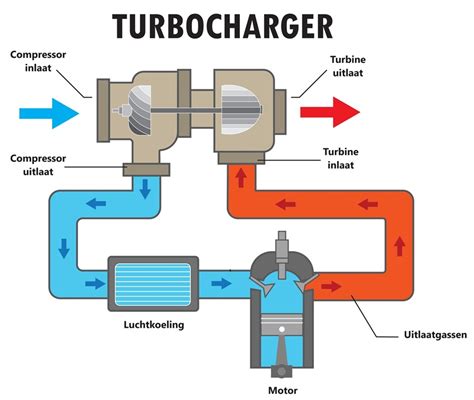

Turbinos valdymo aktuatorius veikia valdydamas išmetamųjų dujų srautą, kuris eina per turbokompresorių. Kai variklio apkrova padidėja, didėja ir išmetamųjų dujų kiekis. Dujos sukasi turbinos sraigtą, kuris, savo ruožtu, suspaudžia orą, tiekiamą į variklį. Aktuatorius užtikrina, kad turbina veiktų optimaliu režimu, apsaugodamas variklį nuo per didelio slėgio ir palaikydamas maksimalų efektyvumą.
