Pavaros paskirtis šildymo sistemose

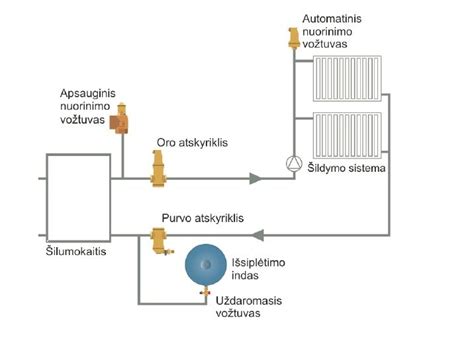

Pavaros ir vožtuvų valdymas yra neatsiejama šiuolaikinių šildymo sistemų dalis. Atidarant ir uždarant šildymo sistemos pavarą galima palaikyti norimą patalpų temperatūrą. Pavara gali būti valdoma pagal katilo, šilumos siurblio ar patalpų temperatūrą. Šie įrenginiai yra naudojami tiek grindiniam šildymui, tiek sistemose, kur naudojami radiatoriai.
Techninės charakteristikos
Trijų krypčių vožtuvo pavara pasižymi šiomis techninėmis savybėmis:- Maitinimas: 230 V
- Energijos suvartojimas: 5 W
- Maksimalus sukimo momentas: 6 Nm
- Sukimosi kampas: 90°
- Atidarymo laikas: 120 s
- Apsaugos klasė: IP42
- Darbinė temperatūra: nuo 0 iki + 50 ºC
- Kabelis: 3 laidai × 0,75 mm²
Valdymo principai

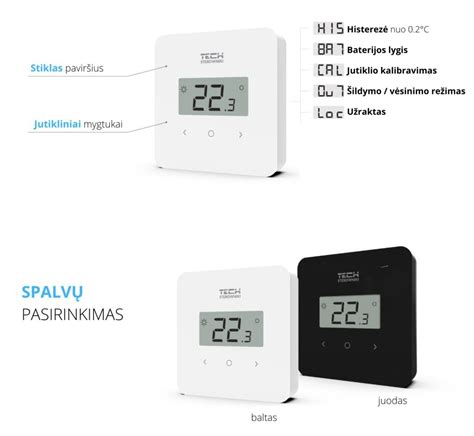

Paprasčiausias vožtuvo valdiklis (pvz., 110 M) valdo pavarą, kuri tiekia šilumą į radiatorius ar grindis. Pavara valdoma pagal temperatūros jutiklį, esantį prie valdiklio, taip pat yra galimybė prijungti kambario termostatą. Valdant su kambario termostatu, pavara uždaroma, kai patalpose pasiekiama termostate nustatyta temperatūra arba pavaros padėtis pakeičiama į tokią, kur mažiau šilumos patenka į patalpas. Temperatūrai nukritus žemiau nustatytos, pavara atidaroma ir patalpos vėl šildomos.Dažniausiai pavarų valdikliuose reikia nurodyti per kiek laiko pavara užsidaro ar atsidaro. Šis laikas nurodytas ant pačios pavaros arba instrukcijoje. Svarbu atkreipti dėmesį į maitinimo įtampą: pavaros gali būti tiek 230 V kintamos srovės, tiek 24 V nuolatinės srovės. Jeigu turėsite valdiklį, kuris valdo 230 V pavaras, o pavara yra 24 V, tuomet jų kartu naudoti negalėsite.Sisteminis valdymas
Šiuolaikiniai katilų valdikliai taip pat valdo kuro padavimą, ventiliatorių, cirkuliacinius siurblius ir trijų arba keturių krypčių vožtuvą. Pavyzdžiui, patalpose pasiekus nustatytą temperatūrą, pavara užsidaro arba pavaros padėtis pasikeičia taip, kad mažiau karšto vandens paduodama į patalpų šildymo sistemą. Pavarai užsidarius, katile padidėja temperatūra, tuomet sumažinamas paduodamo kuro kiekis ir ventiliatoriaus apsukos.
Pavarų tipai pagal energijos formą
Pavaros yra svarbi automatizavimo valdymo technologijų dalis, kurias pagal energijos formą galima suskirstyti į tris kategorijas:Elektrinės pavaros
Elektrinė pavara turi variklį ir konversijos mechanizmą viduje. Variklis per krumpliaratį paverčia sukamąjį judesį tiesiniu judesiu, stumdamas vožtuvo kotą aukštyn ir žemyn, taip kontroliuodamas vožtuvo atidarymo laipsnį ir srauto greitį. Jos pasižymi kompaktiška konstrukcija, dideliu valdymo tikslumu ir yra lengvai integruojamos su kompiuterinėmis valdymo sistemomis.Pneumatinės pavaros
Pneumatinės pavaros priima pneumatinius signalus ir paverčia juos mechaniniu judesiu. Jos pasižymi greitu reagavimu, dideliu patikimumu ir lengva priežiūra. Pneumatiniai pavaros vožtuvai (rutuliniai, drugelio tipo, diafragminiai) yra idealūs įrenginiai nuotoliniam centralizuotam pramoninių automatizavimo vamzdynų valdymui.Hidraulinės pavaros
Hidraulinės pavaros perduoda galią per hidraulinę sistemą. Hidraulinė stotis tiekia slėginę alyvą, kuri per vamzdyną perduodama pavarai. Šio tipo įrenginiai dažniausiai naudojami ten, kur reikalinga didelė trauka arba sukimo momentas, pavyzdžiui, didelių vožtuvų valdymui.Pavarų pasirinkimas ŠVOK sistemoms
Šildymo, vėdinimo ir oro kondicionavimo (ŠVOK) sistemose naudojamos įvairios pavaros:- Ouman (modeliai M31C150, M41A15) - optimaliam sistemų valdymui.
- TAC (M400, M800) - šildymo, karšto vandens ir vėdinimo sistemoms.
- Honeywell (pvz., greita moduliuojanti pavara ML743) - valdoma 0/2-10 V signalu.
- Siemens - skirtos šilumos punktų sistemų valdymui.
- Danfoss AMV serija (AMV 10/13, AMV 20/23, AMV 30/33) - trijų padėčių reguliavimo pavaros, kurių dalis turi saugos funkciją su grąžinančia spyruokle.
- BELIMO - pasaulinis lyderis, siūlantis platų sertifikuotų pavarų asortimentą.
