Priekabos šviesų pajungimas yra esminis žingsnis užtikrinant saugų ir teisėtą priekabos naudojimą. Tinkamai veikiančios šviesos užtikrina, kad kiti vairuotojai matytų jūsų priekabą tamsiu paros metu, blogomis oro sąlygomis, taip pat informuoja apie jūsų ketinimus - stabdymą, posūkį ar atbulinę eigą. Be to, netinkamai pajungti laidai gali pažeisti automobilio elektros sistemą ir sukelti brangiai kainuojančius remonto darbus. Šiame straipsnyje išnagrinėsime visus svarbiausius aspektus, susijusius su priekabos šviesų pajungimu, pradedant nuo pagrindinių komponentų ir baigiant praktiniais patarimais.
Saugumo Priemonės Prieš Pradedant Darbą
Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina užtikrinti saugumą. Tai apima:
- Atsijungimą nuo maitinimo šaltinio: Prieš pradedant bet kokius darbus, atjunkite automobilio akumuliatorių. Paprastai pakanka atjungti neigiamą (-) gnybtą. Tai padės išvengti trumpųjų jungimų ir elektros smūgių.
- Apsaugines priemones: Naudokite apsaugines pirštines ir akinius, kad apsisaugotumėte nuo galimų sužalojimų.
- Tinkamus įrankius: Įsitikinkite, kad turite tinkamus įrankius, tokius kaip laidų nuėmikliai, replės, atsuktuvas ir multimetras (testeris).
- Darbo vietos apšvietimą: Užtikrinkite gerą apšvietimą, kad aiškiai matytumėte, ką darote.
- Elektros grandinių supratimą: Turėkite bent jau bazinį supratimą apie automobilio elektros grandines ir priekabos rozetės jungimo schemą.
Pagrindiniai Komponentai ir Įrankiai
Norint tinkamai pajungti priekabos šviesas, reikalingi keli pagrindiniai komponentai ir įrankiai:
- Farkopas (vilkimo įtaisas): Tai prie automobilio pritvirtinamas įtaisas su specialiu lizdu priekabos laidų jungčiai.
- Priekabos laidų jungtis (kištukas): Paprastai būna 7 arba 13 kontaktų ir jungia priekabos apšvietimo sistemą su automobilio elektros sistema.
- Automobilio laidų lizdas (rozetė): Prie farkopo pritvirtintas lizdas, į kurį įstatomas priekabos kištukas. Kištukinio lizdo vieta ant velkančiosios transporto priemonės turėtų būti montuojama gale, arti centro, užtikrinant patogesnį priekabos laido prijungimą ir mažesnę tikimybę jį pažeisti manevruojant.
- Laidai: Reikalingi tinkamo skerspjūvio laidai, atsižvelgiant į apkrovą. Geriausia naudoti specialius laidus, skirtus automobilių elektros sistemoms.
- Jungtys: Izoliuotos jungtys, skirtos laidams sujungti.
- Izoliacinė juosta: Laidų izoliavimui.
- Multimetras (testeris): Elektros grandinės patikrinimui.
- Replės: Laidų užspaudimui ir atjungimui.
- Atsuktuvas: Tvirtinimo elementams atsukti ir prisukti.
- Litavimo įranga (rekomenduojama): Patikimesniam laidų sujungimui.
Priekabos Vilkimo Kablio Montavimas (Paruošiamieji Darbai)
Nors tema yra šviesų pajungimas, vilkimo kablio (farkopo) montavimas yra būtinas paruošiamasis darbas, siekiant pasiekti tinkamus laidus ir pritvirtinti rozetę. Šiuolaikiniuose automobiliuose gamintojai dažnai numato gamyklines vietas kablio tvirtinimui, supaprastindami montavimo procesą.
Prieš pradėdami darbus, atidžiai perskaitykite vilkimo kablio montavimo instrukciją ir įsitikinkite, kad įsigytas kablys tinka jūsų automobiliui. Apžiūrėkite montavimo vietą - ji neturi būti pažeista korozijos ar mechaninių pažeidimų.
Montavimo metu gali prireikti nuimti galinį bamperį. Jei taip, elkitės atsargiai, kad nepažeistumėte dažytų paviršių. Bamperį padėkite ant minkšto pagrindo, kad išvengtumėte įbrėžimų.
Svarbu: Jei kablį montuojate pakėlus automobilį domkratu, o ne ant keltuvo ar duobės, būtinai naudokite specialias atramas ir kaladėles po priekiniais ratais, kad automobilis būtų stabilus ir saugus. Nepalikite automobilio pakelto tik ant domkrato.
Patikimai pritvirtinus automobilio vilkimo kablys, lieka paskutinis, tačiau kritiškai svarbus darbas - priekabos rozetės pajungimas.
Priekabos Galinių Žibintų Funkcijos ir Komponentai
Priekabos galinis žibintas yra neatsiejama bet kurios priekabos dalis, atliekanti kritiškai svarbų vaidmenį eismo saugumo užtikrinime. Tai sudėtingas įrenginys, apjungiantis kelias funkcijas, informuojančias kitus eismo dalyvius apie vairuotojo ketinimus ir priekabos buvimą kelyje, ypač esant prastam matomumui ar tamsiu paros metu.
Pagrindinės Šviesos Funkcijos:
- Gabaritinė šviesa (pozicijos žibintas): Nuolat deganti raudona šviesa, žyminti priekabos galinį kontūrą, būtina matomumui tamsoje ar esant blogam matomumui.
- Stabdžių šviesa: Ryškesnė raudona šviesa, įsijungianti nuspaudus stabdžių pedalą, signalizuojanti apie greičio mažinimą ar sustojimą.
- Posūkio signalas: Mirksinti geltona (oranžinė) šviesa, rodanti ketinimą sukti ar persirikiuoti.
- Numerio ženklo apšvietimas: Balta šviesa, skirta apšviesti priekabos valstybinį numerį, kad jis būtų įskaitomas tamsoje. Ši funkcija gali būti integruota į vieną iš galinių žibintų (dažniausiai kairįjį) arba įrengta kaip atskiras žibintas.
Papildomos Galimos Funkcijos:
- Atbulinės eigos žibintas: Balta šviesa, įsijungianti įjungus atbulinę pavarą, apšviečianti erdvę už priekabos ir informuojanti kitus eismo dalyvius. Dažniausiai įrengiamas dešiniajame žibinte.
- Rūko žibintas: Labai ryški raudona šviesa, skirta naudoti tik esant ypač blogam matomumui (pvz., tirštame rūke, smarkiai sningant ar lyjant), kad priekaba būtų geriau matoma iš galo. Paprastai montuojamas kairėje pusėje arba centre.
- Atšvaitas: Trikampio formos raudonas atšvaitas (arba integruotas į žibinto korpusą) yra privalomas elementas, atspindintis kitų transporto priemonių šviesas ir didinantis priekabos matomumą net tada, kai jos žibintai nedega.
Vienas žibintas gali atlikti kelias funkcijas. Pavyzdžiui, universalūs LED žibintai gali tikti tiek kairei, tiek dešinei pusei, supaprastinant atsarginių dalių laikymą.
Priekabos Šviesų Jungčių Tipai ir Schemos
Populiariausi yra du priekabos šviesų jungčių tipai: 7 kontaktų ir 13 kontaktų. Kiekvienas tipas turi savo privalumų ir trūkumų, todėl svarbu pasirinkti tinkamą, atsižvelgiant į jūsų poreikius ir priekabos funkcionalumą. Svarbu griežtai laikytis šių schemų, kad užtikrintumėte tinkamą šviesų veikimą ir išvengtumėte trumpojo jungimo.
Svarbu: Laidų spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkretaus automobilio ir priekabos gamintojo dokumentaciją.

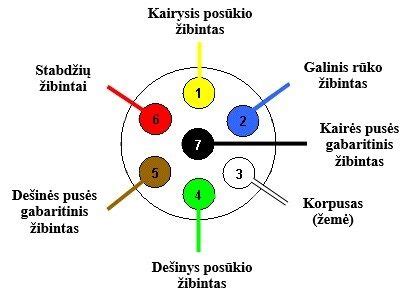

7 Kontaktų Jungtis
Tai labiausiai paplitęs tipas, ypač senesnėse priekabose. 7 kontaktų jungtis palaiko pagrindines apšvietimo funkcijas:
- 1 (L) - Kairysis posūkis (dažniausiai geltonas laidas)
- 2 (54G) - Priešrūkinis žibintas (dažniausiai mėlynas laidas, kai kuriuose automobiliuose nenaudojamas)
- 3 (31) - Masė (įžeminimas) (dažniausiai baltas laidas)
- 4 (R) - Dešinys posūkis (dažniausiai žalias laidas)
- 5 (58R) - Dešinys gabaritinis žibintas ir numerio apšvietimas (dažniausiai rudas laidas)
- 6 (54) - Stabdžių žibintai (dažniausiai raudonas laidas)
- 7 (58L) - Kairys gabaritinis žibintas ir numerio apšvietimas (dažniausiai juodas laidas)
7 kontaktų jungtis yra paprastesnė ir pigesnė, tačiau ji neturi papildomų funkcijų, tokių kaip atbulinės eigos žibintas ar nuolatinis maitinimas.
13 Kontaktų Jungtis
Ši jungtis yra modernesnė ir universalesnė. Ji palaiko visas 7 kontaktų jungties funkcijas, taip pat papildomas:
- 1 (L) - Kairysis posūkis (dažniausiai geltonas laidas)
- 2 (54G) - Priešrūkinis žibintas (dažniausiai mėlynas laidas)
- 3 (31) - Masė (įžeminimas) (1-8 kontaktų grandinėms) (dažniausiai baltas laidas)
- 4 (R) - Dešinys posūkis (dažniausiai žalias laidas)
- 5 (58R) - Dešinys gabaritinis žibintas ir numerio apšvietimas (dažniausiai rudas laidas)
- 6 (54) - Stabdžių žibintai (dažniausiai raudonas laidas)
- 7 (58L) - Kairys gabaritinis žibintas ir numerio apšvietimas (dažniausiai juodas laidas)
- 8 (IR) - Atbulinės eigos žibintas (dažniausiai rožinis laidas)
- 9 (SB) - Nuolatinis maitinimas (+) (pvz., vidaus apšvietimui priekaboje) (dažniausiai mėlynai raudonas laidas)
- 10 (LB) - Maitinimas įjungus degimą (pvz., šaldytuvui priekaboje) / Įkrovimo laidas (+) (dažniausiai oranžinis laidas)
- 11 (31) - Masė (10 kontakto grandinei) (dažniausiai baltas laidas)
- 12 - Nenaudojamas / Priekabos prikabinimo signalinės lemputės grandinė (sujungta su 3 kontaktu)
- 13 (31) - Masė (9 kontakto grandinei) (dažniausiai baltas laidas)
13 kontaktų jungtis yra brangesnė ir sudėtingesnė pajungti, tačiau ji suteikia daugiau galimybių ir funkcionalumo, ypač jei priekaboje yra daug elektros įrangos (pvz., kemperiai ar priekabos su akumuliatoriais).
Žingsnis po Žingsnio: Priekabos Šviesų Pajungimo Instrukcija
Ši instrukcija apima pagrindinius priekabos šviesų pajungimo etapus. Prieš pradėdami, įsitikinkite, kad turite visus reikiamus komponentus ir įrankius ir esate atjungę automobilio akumuliatorių.
- Raskite automobilio laidų lizdą (rozetę): Jis paprastai būna prie farkopo arba jam skirtame tvirtinimo taške.
- Identifikuokite laidus: Naudodami multimetrą arba automobilio laidų schemą, nustatykite, kuris laidas atsakingas už kurią funkciją (posūkis, stabdys, gabaritas ir t.t.). Šiuolaikiniuose automobiliuose su CAN-BUS sistema, norint prijungti priekabos rozetę, reikalingas specialus CAN-BUS modulis (dar vadinamas "smart bypass relay"). Šis modulis izoliuoja priekabos elektros sistemą nuo automobilio elektros sistemos, neleisdamas borto kompiuteriui aptikti papildomos apkrovos ir išvengiant klaidų ar gedimų. Modulis naudos automobilio žibintams perduodamą srovę tik kaip signalą (trigerį), sužadinantį atskirą grandinę, kuri maitins priekabos žibintus. Pasirinkite modulį, suderinamą su jūsų automobilio modeliu ir priekabos rozetės tipu. Senesniuose automobiliuose priekabos rozetė pajungiama paprasčiausiai parinkus reikiamus laidus ir juos pajungus priekabos rozetėje pagal schemą.
- Pajunkite laidus: Atsargiai prijunkite priekabos laidų jungties laidus prie automobilio laidų lizdo laidų. Naudokite jungtis, lituokite laidus arba kitas patikimas jungimo priemones, kad užtikrintumėte patikimą sujungimą.
- Raskite vietas laidams pravesti bei paslėpti, užtikrindami teisingą, saugų ir hermetišką pravedimą. Jei yra galimybė, atveskite priekabos rozetės laidus į automobilio bagažinę per jau esančią ertmę - negręžkite naujos skylės, pažeidus antikorozinę dangą, ji gali tapti korozijos židiniu.
- Laidų sujungimui susukite nužievintus laidus kartu ir sulituokite, po to tvirtai apvyniokite kokybiška plastikine izoliacine juosta. Naudokite tik kokybišką izoliacinę juostą, nes nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, sukeldamas trumpojo jungimo grėsmę.
- Izoliuokite jungtis: Apvyniokite visas jungtis izoliacine juosta arba naudokite termokemšes, kad apsaugotumėte nuo trumpojo jungimo ir korozijos.
- Patikrinkite jungtis: Dar kartą patikrinkite, ar visos jungtys yra tvirtos ir tinkamai izoliuotos.
- Prijunkite automobilio akumuliatorių: Atsargiai prijunkite akumuliatorių.
- Patikrinkite šviesas: Įjunkite automobilio šviesas ir patikrinkite, ar visos priekabos šviesos veikia tinkamai (posūkiai, stabdžiai, gabaritai, numerio apšvietimas, atbulinės eigos žibintas, rūko žibintas, jei yra). Patikrinkite, ar nėra trumpųjų jungimų ir ar laidai nėra įtempti ar trinasi į aštrius paviršius.
Priekabos žibintų montavimas
Dažniausios Problemos ir Jų Sprendimai
Pajungiant priekabos šviesas, gali kilti įvairių problemų. Štai keletas dažniausių ir jų sprendimai:
- Šviesos neveikia: Patikrinkite, ar tinkamai prijungti laidai, ar nėra trumpojo jungimo, ar neperdegė saugikliai (automobilio saugiklių bloke ir pačios priekabos grandinėje, jei toks yra). Patikrinkite lemputės lizdą ir kontaktus - ar jie švarūs ir nepažeisti. Pradėkite nuo lemputės keitimo.
- Šviesos mirksi netinkamai: Patikrinkite masės jungtį - ar ji yra tvirta ir patikima.
- Perdegę saugikliai: Patikrinkite, ar nėra trumpojo jungimo laiduose.
- Skirtingų šviesų veikimas vienu metu: Patikrinkite, ar laidai nesusimaišę.
- Borto kompiuterio klaidos (naujesniuose automobiliuose): Patikrinkite, ar tinkamai sumontuotas ir suderinamas CAN-BUS modulis.
Jei nepavyksta išspręsti problemos savarankiškai, kreipkitės į specialistą.
Priežiūra ir Gedimų Diagnostika
Norint užtikrinti patikimą galinių žibintų veikimą ir išvengti netikėtumų kelyje, būtina reguliari jų priežiūra.
- Reguliarus tikrinimas: Prieš kiekvieną kelionę, ypač ilgesnę ar tamsiu paros metu, vizualiai patikrinkite žibintų būklę ir patikrinkite visų funkcijų (gabaritų, stabdžių, posūkių, atbulinės eigos, rūko) veikimą.
- Švara: Žibintai turi būti švarūs. Purvas, dulkės ar sniegas gali ženkliai sumažinti šviesos intensyvumą ir matomumą. Reguliariai nuvalykite žibintų gaubtus drėgna šluoste.
- Kontaktų tikrinimas: Periodiškai patikrinkite elektros jungtis tarp automobilio ir priekabos (kištuką ir lizdą) bei laidų sujungimus prie pačių žibintų. Ieškokite korozijos, oksidacijos požymių, palaidų laidų. Esant reikalui, išvalykite kontaktus specialiomis priemonėmis (pvz., silikono pagrindu veikiančiu kontaktų apsaugos purškikliu) ir užtikrinkite tvirtą sujungimą. Įsitikinkite, kad priekabos kištukas yra laikiklyje ir nepaliktas ant žemės, kur gali kauptis nešvarumai ir vanduo.
- Sandarumo tikrinimas: Stebėkite, ar žibintų viduje nesikaupia drėgmė ar vanduo. Tai rodo pažeistą sandarumą, kuris gali sukelti koroziją ir trumpuosius jungimus.
- Laidų pažeidimai: Patikrinkite trosą, einantį nuo vilkties iki priekabos galo, ar nėra pažeidimų, nutrūkimų, sulinkimų ar suspaustų vietų. Atkreipkite ypatingą dėmesį į senesnius remonto darbus.
Šviesų Modernizavimas ir Alternatyvūs Sprendimai
LED Žibintai
Jei norite pagerinti priekabos apšvietimą, galite pakeisti senus žibintus į LED žibintus. LED žibintai yra ryškesni, taupesni ir ilgaamžiškesni nei tradiciniai kaitriniai žibintai. Jie sunaudoja mažiau energijos, todėl mažiau apkrauna automobilio elektros sistemą. LED žibintai taip pat yra atsparesni vibracijoms, smūgiams ir aplinkos poveikiui, dažnai hermetiški (atitinka IP klasės reikalavimus).
LED trūkumai: Nors pradinė LED žibintų kaina paprastai yra didesnė, ilgalaikėje perspektyvoje jie dažnai atsiperka. Tačiau su kai kuriomis senesnėmis transporto priemonėmis gali kilti problemų dėl LED žibintų mažos varžos (pvz., borto kompiuteris gali rodyti klaidingą pranešimą apie perdegusią lemputę). Tokiais atvejais gali prireikti papildomų varžų ar adapterių.
Belaidės Priekabos Šviesos
Jei nenorite vargti su laidais, galite naudoti belaidžius priekabos šviesų sprendimus. Šios sistemos naudoja radijo bangas arba Bluetooth ryšį, kad perduotų signalus iš automobilio į priekabos šviesas. Belaidės sistemos yra lengvai montuojamos ir naudojamos, tačiau jos gali būti brangesnės ir jautresnės trukdžiams. Jos yra idealus sprendimas, jei nenorite vargti su laidais arba jei jūsų automobilyje nėra farkopo su lizdu.
Teisiniai Reikalavimai ir Homologacija
Svarbu žinoti, kad priekabos šviesos turi atitikti tam tikrus teisinius reikalavimus. Nesilaikant reikalavimų, ne tik rizikuojama savo ir kitų saugumu, bet ir gresia baudos bei problemos pereinant privalomąją techninę apžiūrą.
Privalomi žibintai:
- Du galinius raudonus gabaritinius žibintus.
- Du galinius raudonus stabdžių žibintus (gali būti kombinuoti su gabaritiniais).
- Du galinius geltonus (oranžinius) posūkio signalus.
- Vieną ar du baltus numerio ženklo apšvietimo žibintus.
- Du priekinius baltus atšvaitus (nebent priekaba labai siaura).
- Du galinius raudonus trikampio formos atšvaitus (žyminčius priekabą).
- Šoninius oranžinius atšvaitus (skaičius ir išdėstymas priklauso nuo priekabos ilgio).
Išdėstymas ir matomumas: Žibintai turi būti sumontuoti simetriškai (išskyrus numerio, rūko, atbulinės eigos žibintus), tam tikrame aukštyje nuo žemės paviršiaus ir tam tikru atstumu nuo priekabos kraštų. Jie turi būti aiškiai matomi nustatytais horizontaliais ir vertikaliais kampais.
Techninė būklė: Visi žibintai turi būti veikiantys, švarūs, nepažeistais gaubtais. Šviesos spalva ir intensyvumas turi atitikti reikalavimus.
Homologacija: Visi montuojami žibintai ir atšvaitai privalo turėti "E" ženklą (pvz., E9), kuris rodo, kad produktas atitinka Europos Ekonominės Komisijos (ECE) reglamentus. Taip pat svarbi gali būti elektromagnetinio suderinamumo (EMS) homologacija, užtikrinanti, kad žibintas nekels trikdžių kitiems elektroniniams prietaisams. Nesertifikuoti žibintai ne tik kelia pavojų saugumui, bet ir garantuoja problemas techninės apžiūros metu.
Techninės apžiūros metu tikrinamas visų privalomų šviesos prietaisų veikimas, jų būklė, spalva, išdėstymas ir homologacijos ženklai. Netvarkingi ar reikalavimų neatitinkantys žibintai yra viena dažniausių priežasčių, kodėl priekabos „nepraeina“ techninės apžiūros.
