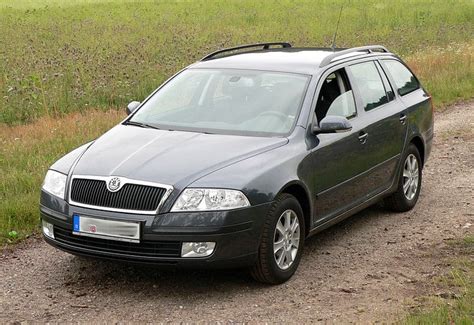

Antrosios kartos Skoda Octavia (taip pat žinoma kaip "Typ 1Z", "A5" arba Mk2), gaminta 2004-2013 metais, yra sukonstruota ant A5 platformos ir buvo tiekiama su benzininiais bei dyzeliniais varikliais, universalo ir liftback kėbulo tipais. Šiame straipsnyje pateikiama išsami informacija apie Skoda Octavia A5 (MK2) saugiklių ir relių dėžučių vietą, jų diagramas ir paskirtį.
Svarbu atkreipti dėmesį, kad saugiklių ir relių paskirtis gali skirtis priklausomai nuo gamybos metų, elektros įrangos lygio ir regiono, kuriam automobilis buvo pristatytas.
Saugiklių dėžučių vietos ir struktūra
2005-2013 m. gamybos Skoda Octavia Mk2 modelyje yra nuo 3 iki 4 skirtingų saugiklių dėžučių, priklausomai nuo automobilio gamybos metų ir specifikacijos.
1. Variklio skyriaus saugiklių dėžutė
Ši dėžutė yra kairėje pusėje, po variklio dangčiu, po apsauginiu gaubtu. Ji susideda iš dviejų dalių: saugiklių ir relių skyriaus bei didelės galios saugiklių (lydžiųjų grandinių) skyriaus.
Variklio skyriaus saugiklių dėžutės schema (1 versija, 2005 m. modelis)
Šioje lentelėje pateikiamas Skoda Octavia 2005 m. variklio skyriaus saugiklių išdėstymas ir paskirtis:
| Nr. | Tipas | Aprašymas |
|---|---|---|
| F1 | ATO 30A | ABS siurblys |
| F2 | ATO 30A | ABS vožtuvai |
| F3 | ATO 20A | Komforto funkcijų valdymo blokas |
| F4 | ATO 5A | Matavimo grandinė |
| F5 | ATO 20A | Garsinis signalas |
| F6 | ATO 20A | Uždegimo ritės |
| F7 | ATO 5A | Stabdžių žibintų jungiklis |
| F8 | ATO 10A | Valdymo vožtuvai |
| F9 | ATO 10A | Lambda zondas, kaitinimo periodo valdymo blokas |
| F10 | ATO 5A / 10A | Antrinio oro siurblys, išmetamųjų dujų recirkuliacijos vožtuvas |
| F11 | ATO 25A / 30A | Variklio valdymo blokas |
| F12 | ATO 15A | Lambda zondas |
| F13 | ATO 15A | Automatinės pavarų dėžės valdymo blokas |
| F15 | ATO 40A | Starteris |
| F16 | ATO 15A | Priekinio stiklo valytuvo svirtis ir posūkio signalo svirtis |
| F17 | ATO 10A | Prietaisų skydelis |
| F18 | ATO 30A | Garso stiprintuvas (garso sistema) |
| F19 | ATO 15A | Radijas |
| F20 | ATO 5A | Telefonas |
| F24 | ATO 10A | CAN duomenų magistralės valdymo blokas |
| F26 | ATO 10A / 5A | Variklio valdymo blokas, maitinimas |
| F27 | ATO 10A | Karterio šildymas arba ventiliacija |
| F28 | ATO 20A | Automatinės pavarų dėžės valdymo blokas |
| F29 | ATO 10A / 20A | Uždegimo ritės |
| F31 | ATO 30A | Priekinio stiklo valytuvas |
| F32 | ATO 10A | Vožtuvai |
| F33 | ATO 15A | Kuro siurblys, kuro lygio daviklis |
| F38 | ATO 10A | Šviesos ir matomumas |
| F39 | ATO 5A | Variklio alyvos daviklis |
| F40 | ATO 20A | Gnybto 15 maitinimas (užvedus degimą) |
| F42 | ATO 10A / 5A | Oro masės matuoklis, kuro siurblys |
| F43 | ATO 20A | Vakuuminis siurblys |
| F45 | ATO 15A | Lambda zondas |
| F47 | MAXI 40A | Centrinis valdymo blokas, kairysis priekinis žibintas |
| F48 | MAXI 40A | Centrinis valdymo blokas, dešinysis priekinis žibintas |
| F51 | MAXI 40A / 50A | Antrinio oro siurblys, kaitinimo periodo valdymo blokas |
| F52 | MAXI 50A | Maitinimo relė - gnybtas X (Kad nereikalingai neiškrautų akumuliatoriaus užvedant variklį, šio gnybto elektros komponentai automatiškai išjungiami) |
| F53 | MAXI 50A | 32-37 saugiklių maitinimas prietaisų skydelyje |
| F54 | MAXI 50A | Radiatoriaus ventiliatorius |
Variklio skyriaus saugiklių dėžutės schema (2 versija, 2013 m. modelis)
Šioje lentelėje pateikiamas Skoda Octavia 2013 m. variklio skyriaus saugiklių išdėstymas ir paskirtis:
| Nr. | Tipas | Aprašymas |
|---|---|---|
| F1 | ATO 30A | Centrinis valdymo blokas, dešinysis pagrindinis žibintas, dešinysis galinis žibintas |
| F2 | ATO 20A | ABS vožtuvai |
| F4 | ATO 5A | Matavimo grandinė |
| F5 | ATO 15A | Garsinis signalas |
| F7 | ATO 15A | Kuro dozavimo vožtuvas |
| F9 | ATO 10A | Aktyvuotos anglies filtras, išmetamųjų dujų recirkuliacijos vožtuvas |
| F10 | ATO 10A | Nuotėkio diagnostikos siurblys |
| F11 | ATO 10A | Lambda zondas prieš katalizatorių, variklio valdymo blokas |
| F12 | ATO 10A | Lambda zondas po katalizatoriaus |
| F13 | ATO 15A | Automatinės pavarų dėžės valdymo blokas |
| F15 | ATO 10A | Aušinimo skysčio siurblys |
| F17 | ATO 5A | Prietaisų skydelis, priekinio stiklo valytuvo ir posūkio signalo svirtis |
| F18 | ATO 30A | Garso stiprintuvas (garso sistema) |
| F19 | ATO 15A | Radijas |
| F20 | ATO 3A | Telefonas |
| F23 | ATO 10A | Variklio valdymo blokas |
| F24 | ATO 5A | CAN duomenų magistralės valdymo blokas |
| F28 | ATO 15A | Variklio valdymo blokas |
| F29 | ATO 5A | Aušinimo skysčio siurblio paleidimas po variklio išjungimo |
| F30 | ATO 20A | Papildomo šildymo valdymo blokas |
| F31 | ATO 30A | Priekinio stiklo valytuvas |
| F38 | ATO 10A | Radiatoriaus ventiliatorius, vožtuvai |
| F39 | ATO 5A | Sankabos pedalo jungiklis, stabdžių pedalo jungiklis |
| F40 | ATO 20A | Uždegimo ritės |
| F42 | ATO 5A | Kuro siurblio aktyvinimas |
| F47 | MAXI 30A | Centrinis valdymo blokas, kairysis pagrindinis žibintas, kairysis galinis žibintas |
| F48 | MAXI 40A | ABS siurblys |
| F49 | MAXI 40A | Gnybto 15 maitinimas (užvedus degimą) |
| F52 | MAXI 40A | Maitinimo relė - gnybtas X |
| F53 | MAXI 50A | Priedų įranga |
Variklio skyriaus relių dėžutė
Variklio skyriaus relių dėžutėje yra šios relės:
- R1 - Radiatoriaus ventiliatoriaus variklio relė
- R2 - Automatinės pavarų dėžės valdymo relė
- R3 - Maitinimo įtampos relė (15)
How to change front headlight on Skoda Octavia II
2. Keleivio salono saugiklių dėžutė
Ši dėžutė yra prietaisų skydelio gale, už apsauginio dangtelio. Ant jo nugarėlės paprastai būna saugiklių paskirties brošiūra.
Keleivio salono saugiklių dėžutės schema (LHD - vairas kairėje)
Šioje lentelėje pateikiamas keleivio salono saugiklių išdėstymas ir paskirtis:
| Nr. | Tipas | Aprašymas |
|---|---|---|
| 1 | MINI 10A | Diagnostikos jungtis, variklio valdymo blokas, elektrinis kuro siurblys |
| 2 | MINI 5A | ABS, ESP valdymo blokas |
| 3 | MINI 5A | Oro pagalvės |
| 4 | MINI 5A | Šildymas, oro kondicionavimo sistema, atbulinės eigos žibintai |
| 5 | MINI 5A | Priekinių žibintų spindulio reguliavimo valdymo blokas |
| 6 | MINI 5A | Prietaisų skydelis, automatinės pavarų dėžės valdymo blokas, elektromechaninio vairo stiprintuvo valdymo blokas, parkavimo pagalba; Haldex sankaba |
| 12 | MINI 10A | Centrinio užrakto valdymo blokas |
| 13 | MINI 10A | Diagnostikos jungtis, šviesų jungiklis, stabdžių žibintas |
| 14 | MINI 5A | Automatinės pavarų dėžės valdymo blokas, pavarų svirties užraktas |
| 15 | MINI 5A | Centrinis valdymo blokas - salono apšvietimas |
| 16 | MINI 10A | Klimato kontrolės sistema |
| 18 | MINI | Galinio stiklo valytuvas |
| 19 | MINI 5A | Priekabos aptikimo valdymo blokas |
| 20 | MINI 10A | Kairės pusės posūkio žibintai |
| 21 | MINI 10A | Dešinės pusės posūkio žibintai |
| 22 | ATO 40A | Klimato kontrolės sistemos oro pūstuvas |
| 23 | ATO 30A | Priekinis elektrinis langas |
| 24 | ATO 25A | Cigarečių pridegiklis (15A) |
| 25 | ATO 25A / 30A | Galinio lango šildymas, papildomas šildymas (papildomas šildymas ir ventiliacija) |
| 26 | ATO 20A | Maitinimo lizdas bagažinėje |
| 27 | ATO 15A | Kuro siurblio relė, purkštukai (dyzelinis variklis) |
| 28 | ATO | Radijas |
| 29 | ATO 10A | Variklio valdymo blokas, karterio ventiliacijos šildytuvas |
| 30 | ATO 20A | Automatinės pavarų dėžės valdymo blokas |
| 31 | ATO 20A | Vakuuminis siurblys |
| 32 | ATO 30A | Galinis elektrinis langas |
| 33 | ATO 25A | Elektrinis stumdomas / pasviręs stogas |
| 34 | ATO 20A | Komforto funkcijų valdymo blokas |
| 35 | ATO 5A | Apsaugos nuo vagystės sistema |
| 36 | ATO 20A | Priekinių žibintų valymo sistema |
| 37 | ATO 30A | Priekinių sėdynių šildymas |
| 38 | ATO 30A | Šildomos galinės sėdynės |
| 39 | ATO | Prietaisų skydelis, priekinio stiklo valytuvo ir posūkio signalo svirtis |
| 40 | ATO 40A | Šildymo ir oro kondicionavimo sistemos oro pūstuvas |
| 41 | ATO 15A | Galinio stiklo valytuvas |
| 43 | ATO 15A | Vilkimo įrenginys |
| 44 | ATO 20A | Vilkimo įrenginys |
| 45 | ATO 15A | Vilkimo įrenginys |
| 46 | MINI 3A | Šildomi priekinio stiklo plovimo purkštukai |
| 47 | MINI 5A | Papildomo šildymo relė |
| 48 | MINI | Telefonas |
| 49 | MINI 5A | Šviesų jungiklis |
Cigarečių pridegiklio saugiklis: Už cigarečių pridegiklį atsakingas saugiklis yra numeriu 24 (15A).
Priekinio stiklo ploviklio saugiklis: Priekinio stiklo plovikliui skirtas saugiklis yra numeriu 42 (15A).
3. Keleivio salono relių dėžutė
Relių dėžutė yra po pačiu prietaisų skydeliu, už apdailos plokštės.
1 tipo relių išdėstymas
- B4 - Maitinimo įtampos relė (30)
- B5 - Galinio lango šildymo relė
- B6 - Garsinio signalo relė
- B7 - Relė -1- stiklo plovimo siurblys
- B8 - Relė -2- stiklo plovimo siurblys
- B9 - Komutacinė relė kontaktui X
2 tipo relių išdėstymas (su centriniu valdymo bloku)
Yra ir papildoma relių dėžutė virš centrinio valdymo bloko su šiais elementais:
- D1 - Relė nepriklausomam šildytuvui -J485- (transporto priemonėms su nepriklausomu pagalbiniu šildytuvu) / relė mažai šilumos galiai -J359- (transporto priemonėms su pagalbiniu varžiniu šildytuvu (PTC))
- D2.1 - Garsinio signalo relė -J4-
- D2.2 - Kuro siurblio relė (variklio kodams BUD, CGGA, BSE, BSF, CMXA, CHGA) / papildoma kuro siurblio relė -J832- (variklio kodams CLCA, CLCB, CFHF, CFHC, CEGA)
- D3 - Relė didelei šilumos galiai -J360- (transporto priemonėse su papildomu varžiniu šildytuvu (PTC))
- D3.1 - Relė gryno oro pūstuvui -J13- (transporto priemonėse su nepriklausomu pagalbiniu šildytuvu)
- D3.2 - Papildomo šildytuvo kuro siurblio relė -J749- (transporto priemonėse su nepriklausomu papildomu šildytuvu)
- D4 - Starterio relė 2 -J907-
- D5.1 - Priekinių žibintų plovimo relė -J39
- D5.2 - Šildymo elemento relė -J925- (su variklio raide CAYC)
How to change front headlight on Skoda Octavia II
Ši informacija turėtų padėti nustatyti Skoda Octavia 2 saugiklių ir relių problemas. Vis dėlto, jei diagramos neatitinka jūsų automobilio ar kyla papildomų klausimų, rekomenduojama pasikonsultuoti su specialistu arba kreiptis į gamintojo techninę dokumentaciją.
