Vandens siurblys - tai nepakeičiamas įrenginys, naudojamas įvairiose namų ir pramonės srityse. Nuo namų ūkių, kur jis užtikrina geriamojo vandens tiekimą iš požeminių šaltinių, iki pramonės įmonių, kur jis atlieka svarbias technologines operacijas, vandens siurbliai atlieka gyvybiškai svarbią funkciją. Pagrindinis vandens siurblio veikimo principas grindžiamas slėgio sukūrimu, kuris verčia vandenį judėti iš mažesnio slėgio zonos į didesnio slėgio zoną. Tai pasiekiama naudojant mechaninę energiją, kurią dažniausiai teikia elektrinis variklis.
Elektrinis variklis, vandens siurblio širdis, konvertuoja elektros energiją į mechaninę, sukdamas siurblio sraigtą ar rotorių. Šis judesys sukuria vakuumą, kuris įtraukia vandenį, o vėliau jį stumia per išleidimo angą. Šiuolaikiniai elektriniai varikliai pasižymi aukštu efektyvumu, tyliu veikimu ir ilgu tarnavimo laiku be papildomos priežiūros.
Išcentriniai siurbliai: veikimo principas ir konstrukcija
Išcentrinis siurblys veikia naudodamas sukamąjį diską arba rotorių, kuris, sukdamas vandenį, sukuria išcentrinę jėgą. Ši jėga stumia vandenį iš siurblio vidinės dalies į išorę, leidžiant jam judėti per siurblį. Pagrindinis išcentrinių siurblių darbo elementas yra siurbliaratis, laisvai besisukantis spiralės formos korpuse ir tvirtinamas ant veleno. Tarp siurbliaračio diskų yra lenktos mentelės, kurios sukimosi metu, veikiamos išcentrinės jėgos, išstumia skystį iš centro į kraštus ir toliau į slėgimo linijos vamzdį.
Sukantis siurbliaračiui, jo centre susidaro vakuumas, dėl kurio skystis nenutrūkstamai kyla įsiurbimo vamzdžiu į erdvę tarp siurblio korpuso ir siurbliaračio mentelių. Skysčiui ištekant iš siurbliaračio, jo greitis sumažėja, todėl skysčio kinetinė energija virsta slėgio potencine energija, reikalinga skysčiui pakelti į nurodytą aukštį. Jei prieš įjungiant išcentrinį siurblį siurbimo vamzdis ir korpusas nepripildyti skysčio, sukantis siurbliaračiui jo centre susidariusio vakuumo nepakanka skysčiui pakelti, todėl siurblys pripildomas skysčio.
Išcentriniai siurbliai yra paprastos ir patikimos konstrukcijos, nereikalauja dažno aptarnavimo. Jie gali būti naudojami šalto ar karšto vandens, cheminių, agresyvių skysčių, užteršto vandens ir nuotekų perpumpavimui. Dažniausiai išcentriniai vandens siurbliai montuojami vietose, apsaugotose nuo tiesioginio atmosferos poveikio.
Išcentrinių siurblių tipai
Išcentriniai siurbliai skirstomi į kelias pagrindines kategorijas pagal jų konstrukciją ir montavimo būdą:
- Horizontalūs monoblokiniai išcentriniai siurbliai su uždaru darbo ratu (standartinė versija) skirti švariam vandeniui, kurio pH 6-9, o temperatūra nuo 0 iki +90°C siurbti. Kietų dalelių priemaišos neturi viršyti 0,1% viso siurbiamo terpės tūrio.
- Horizontalūs konsoliniai išcentriniai siurbliai su uždaru darbo ratu (standartinė versija) taip pat skirti švariam vandeniui pumpuoti, su panašiais apribojimais kietųjų dalelių kiekiui.
- Vertikalūs ir horizontalūs daugiapakopiai siurbliai, kuriuose skysčio srautas nuosekliai tiekiamas nuo vieno darbo rato prie kito. Darbo ratai sumontuoti ant vienos ašies, viename korpuse.
- Dvipusio įėjimo siurbliai (Split case), kuriuose įėjimo ir išėjimo atvamzdžiai yra siurblio apatinėje dalyje. Šiuos siurblius patogu aptarnauti, nes nereikia atjunginėti vamzdyno ar demontuoti variklio su siurbliu.
- Linijiniai vienpakopiai siurbliai - tai vienpakopiai, linijiniai, išcentriniai siurbliai su mechaniniu veleno sandarikliu, dažniausiai pritaikomi šildymo arba oro kondicionavimo sistemose.
- Savisiurbiai siurbliai, kurie yra išcentrinių siurblių konstrukcijos tipo ir gali siurbti oro ir vandens mišinį, kol pasiekiama visiškai tinkama siurbimo sąlyga.

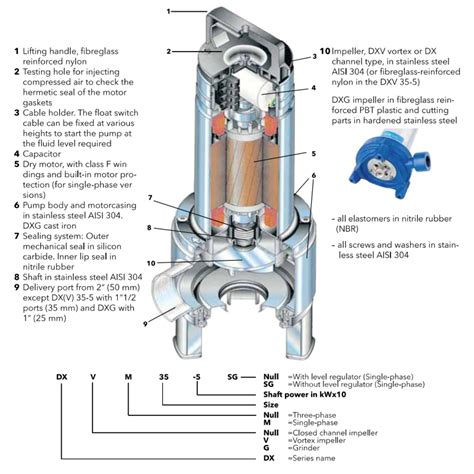

Povandeniniai siurbliai: veikimo ypatumai
Povandeninis siurblys yra integruotas siurbimo įrenginys, skirtas veikti visiškai panardinus į skystį. Procesas prasideda, kai įjungiamas elektros variklis, kuris yra hermetiškai uždarytas vandeniui atspariame skyriuje. Paprastai tai yra kelių pakopų išcentrinis siurblys, tiesiogiai sujungtas su variklio velenu. Kai variklis sukasi, jis sukasi ir siurblio veleną dideliu greičiu, sukuriant išcentrinę jėgą, kuri išstumia skystį iš sparnuotės centro į periferiją.
Skystis, pasiekęs difuzoriaus kamerą, palaipsniui sulėtinamas, o jo kinetinė energija paverčiama slėgio energija. Kelių pakopų projekte šis procesas kartojamas nuosekliai per kiekvieną sparnuotės ir difuzoriaus porą, kiekvieną kartą padidinant skysčio slėgį. Tai leidžia siurbliui sukurti didelį aukštį (slėgį), reikalingą skysčiui iš didelio gylio pakelti.
Vienas svarbus povandeninio siurblio veikimo aspektas yra jo povandeninis pobūdis. Būnant po vandeniu, nereikia papildomai užpildyti siurblio, nes jo įsiurbimo anga visada yra apsupta skysčio. Be to, aplink esantis skystis tarnauja kaip natūralus variklio aušinimo skystis, neleidžiantis jam perkaisti nuolatinio veikimo metu.
Siurblių konstrukcinės medžiagos ir komponentai
Vandens siurblių ilgaamžiškumas ir patikimumas priklauso nuo tinkamos priežiūros ir reguliaraus palaikymo. Periodiškai rekomenduojama tikrinti siurblio būklę dėl nusidėvėjimo požymių, nutekėjimų ar neįprastų garsų.
Darbo ratų gamybai dažniausiai naudojamas specialus plastikas, lietas ketus, bronza, nerūdijantis plienas, o ypatingais atvejais - švinas, kaučiukas, ebonitas, keramika. Nuo darbo rato konstrukcijos ir jo pagaminimo technologijos priklauso siurblio naudingumo koeficientas ir kavitacinis atsparumas. Atviro tipo darbo ratai naudojami procesuose, kur reikalingas nedidelis spaudimas bei pumpuojami tiršti ir užteršti skysčiai su abrazyvinėmis dalelėmis. Uždaro tipo darbo ratai, dažniausiai naudojami paprastos konstrukcijos vandens siurbliuose, pasižymi didesniu našumu ir negali pasiekti aukšto spaudimo.
Velenai dažniausiai gaminami iš nerūdijančio plieno arba legiruoto plieno su chromo, nikelio ir vanadžio priemaišomis. Siekiant apsaugoti velenus nuo dėvėjimosi ar skysčių poveikio, jie dengiami specialiais sluoksniais. Dėl didelių apsisukimų, didelių vandens siurblių velenai apskaičiuojami kritiniam apsisukimų skaičiui ir turi būti kruopščiai statiškai bei dinamiškai balansuojami.
Sandarinimas naudojamas tarpui tarp korpuso ir veleno užsandarinti, nepraleidžiant oro į siurblį ar skysčių į išorę. Sandarinimas iš įsiurbimo pusės vyksta su vandens barjeru.
Guoliai dažniausiai gaminami ketiniai su babito padengimu, tepami žiediniu būdu, kartais su tepalo aušinimo kontūru. Siurblių korpusai gali būti gaminami iš ketaus, o kai darbinis slėgis viršija 40-50 atmosferų - iš plieno. Vidiniai paviršiai turi būti kuo lygesni, nes šiurkštūs paviršiai gali ženkliai sumažinti naudingumo koeficientą.
Siurblių klasifikacija pagal veikimo principą
Siurbliai skirstomi į kategorijas pagal tai, kaip jie pumpuoja skysčius. Pagrindinės kategorijos yra rotodinaminiai (pvz., išcentriniai) ir tūriniai siurbliai (tiesioginio skysčio perstūmimo).
- Rotodinaminiai siurbliai, tokie kaip išcentriniai, naudoja išcentrinę jėgą skysčio judėjimui pagreitinti, sukurdami žemą slėgį siurbliaračio centre.
- Tūriniai siurbliai (stūmokliniai, krumpliaratiniai, rotaciniai) išstumia skysčio kiekį su kiekvienu siurbimo elementų apsisukimu. Stūmokliniuose siurbliuose stūmoklio kilimas-leidimasis sukuria vakuumą. Krumpliaratiniuose siurbliuose, kai dantračiai užsikabina vieni už kitų ir atsiskiria, susidaro vakuumas. Šie siurbliai efektyviausiai veikia, kai pumpuojami didelės klampos skysčiai.
Vakuumas - bet koks slėgis, mažesnis nei atmosferos slėgis. Atmosferos slėgis jūros lygyje yra apie 1,01325 bar, kuris galėtų išlaikyti 10,29 metrų aukščio vandens stulpą esant idealioms sąlygoms. Siurbliai įvairiais būdais sukuria žemą slėgį ar įsiurbimą, pagal tai ir nustatomas siurblio tipas.
Siurblių darbo kreivės ir efektyvumas
Kiekvienas siurblys turi griežtas veikimo ribas ir tikslias sąlygas, kuriomis jis turi veikti, kad sukurtų geriausią efektyvumo tašką. Kiekvienas siurblys turi diagramą (darbo kreivę), rodančią efektyvumo kreives ir kaip pasiekti aukščiausią efektyvumo tašką. Siurblių gamintojai apskaičiuoja našumo kreives su manometru ir prijungtu prie išleidimo angos srauto matuokliu, kad surastų optimalias vamzdynų, skysčio tipo ir pakėlimo aukščio konfigūracijas.
Pasirenkant siurblį, reikia atkreipti dėmesį į tai, kad jis dirbs su tokiu našumu, su kuriuo leis jo spaudimas slėgio vamzdyne. Labai gerai, kai siurblio darbo taškas (Q,H) atitinka maksimalų naudingo siurblio veikimo koeficientą. Viršijus siurblio aukščiausio efektyvumo darbo ribas, padidėja siurblio galios poreikis ir gali pasireikšti kavitacijos reiškinys siurblio įsiurbimo zonoje ir siurblio viduje.
Siurblių pritaikymas pramonės ir buities srityse
Šiandien kiekvienai pramonės šakai, žemės ūkiui, vandens tiekimui ir nuotekų šalinimui reikalingas siurblys. Nuo maisto pramonės iki naftos gavybos siurbliai vaidina svarbų vaidmenį palaikant mūsų gyvenimo lygį. Siurbliai yra būtini, kad vamzdžiais būtų perpumpuojami skysčiai. Kadangi vamzdynai ir siurbliai veikia kartu, jie turi būti gerai apgalvoti ir suprojektuoti kaip integruota sistema.
Pramonės šakos ir siurblių tipai
- Maisto pramonė: reikalauja itin aukštų kokybės ir higienos standartų. Specialiai maisto pramonei sukurti siurbliai padeda užtikrinti šiuos standartus. Jie naudojami įvairiuose procesuose, įskaitant daržovių dezinfekavimą, karštų skysčių apdorojimą, šaldytų maisto produktų paruošimą.
- Žemės ūkis: naudojama daugybė siurblinės įrangos, skirtos žemės ūkio paskirties žemės drėkinimui, gyvulininkystės atliekų išpumpavimui. Didelio našumo išcentriniai pramoniniai siurbliai tinka švariems arba šiek tiek užterštiems skysčiams pumpuoti. Siurbliai su vidaus degimo varikliais suteikia galimybę tiekti didelius vandens kiekius tose vietose, kur nėra elektros.
- Kasybos pramonė: susiduria su vandeniu, trykštančiu iš požeminių šaltinių. Kalnakasybos siurbliai turi būti pakankamai patvarūs, kad siurbtų ne tik vandenį, bet ir purvą bei uolienas. Tai "purvo" tipo siurbliai, sukurti taip, kad pro siurblį galėtų praeiti akmenys, grumstai nepažeidžiant siurblio sparnuotės.
- Naftos ir dujų pramonė: naudojami įvairūs specialaus išpildymo siurbliai, priklausomai nuo skirtingų pumpuojamų skysčių fizinių ir cheminių savybių, pavyzdžiui, žalios naftos, distiliatų, dujų ir suspensijų pumpavimui.
- Statyba ir pastatai: daugiaaukščiuose, komercinės, gamybinės paskirties pastatuose, sandėliuose plačiai naudojami išcentriniai siurbliai, užtikrinantys reikiamą vandens slėgį ar esantys priešgaisrinės sistemos neatsiejama dalimi.
Siurblių klasifikacija pagal konstrukciją
Pagrindinis siurblių klasifikacijų suskirstymas priklauso nuo konstrukcijos ir veikimo principo:
- Tiesioginio skysčio perstūmimo siurbliai (tūrinio tipo): efektyviausiai veikia, kai pumpuojami didelės klampos skysčiai. Jie turi du pagrindinius pogrupius: stūmokliniai ir rotaciniai.
- Išcentriniai siurbliai: skirstomi pagal montavimo būdą ir sparnuočių skaičių.
Specifiniai siurblių tipai
- Horizontalūs "Split Case" siurbliai: turi konstrukcinę savybę, leidžiančią atsukti viršutinį korpusą ir nuimti, kad būtų galima lengviau patikrinti, prižiūrėti ar pakeisti sparnuotę, neatjungiant vamzdynų ar nekeičiant ašies lygiavimo. Geriausiai tinka tais atvejais, kai reikalinga didelis našumas ir aukštas pakėlimas, kai skystyje nėra kietų medžiagų.
- "Magnetic Drive" (magnetinės movos) siurbliai: sujungti su varikliu magnetiškai, o ne naudojant tiesioginį mechaninį veleną. Šie siurbliai yra labai svarbūs cheminiuose gamybos procesuose, skirti pumpuoti chemiškai agresyvius, korozinius skysčius. Šio tipo siurbliuose nėra sandariklių, kurie galėtų būti pažeisti agresyvių skysčių.
- Savisiurbiai siurbliai: yra išcentrinių siurblių konstrukcijos tipo, siurbiantys oro ir vandens mišinį, kol pasiekiama visiškai tinkama siurbimo sąlyga. Jie gali veikti sausai, nereikalaudami jokios papildomos įsiurbimo sistemos ir nesukeldami pažeidimų.
- Vienpakopiai, galinio siurbimo siurbliai: labiausiai paplitę išcentriniai siurbliai, galimi įvairiausi dydžiai, ratų tipai ir sukeliamas slėgis. Skystis patenka į siurblį lygiagrečiai su pavaros velenu.
- Pulpos (purvo, srutų) siurbliai: kalnakasybos pramonės "darbiniai arkliai". Tai tvirti siurbliai, paprastai pagaminti iš storo ketaus ir atsparūs abrazyviniams skysčiams, sumaišytiems su tokiomis kietosiomis medžiagomis kaip betonas, purvas ir kitos klampios, abrazyvinės medžiagos.
- Panardinami siurbliai: įrengiami žemiau skysčių, kuriuos jie siurbia, paviršiaus, paprastai rezervuaruose ar šuliniuose. Variklis yra hermetiškai uždarytas. Jie turi pranašumą, kad yra savisiurbiai, tačiau jų priežiūra ir aptarnavimas yra problematiškesnis.
- Vertikalūs daugiapakopiai siurbliai: tai išcentriniai siurbliai su keliais darbo ratais, išdėstytais nuosekliai ant to paties veleno viename korpuse. Skysčio slėgis padidėja, kai jis išeina iš kiekvienos sparnuotės kameros ar pakopos. Montavimui reikia mažiau vietos.
- Vertikalūs turbininiai siurbliai: pirmiausia skirti siurbti vandenį iš kasybos giluminių šulinių ir žemės ūkio drėkinimui ten, kur reikalingas didelis pakėlimas ir slėgis.
- Diafragminiai (membraniniai) siurbliai: naudoja lanksčią membraną, sukurdami žemą ir aukštą slėgį, lankstant ją darbo kameroje. Jie yra savisiurbiai, nereikalauja užpildymo skysčiu ir gali dirbti "sausai".
- Peristaltiniai siurbliai: naudojami tirštų, chemiškai agresyvių skysčių, su dideliu kiekiu kietųjų priemaišų siurbimui. Skystis siurbiamas per tamprią siurblio korpuse esančią žarną.
- Vakuuminiai vandens siurbliai: specializuoti įrenginiai, kurie sukuria vakuumą, leidžiantį efektyviai pašalinti vandenį ir kitus skysčius iš įvairių aplinkų. Jie plačiai naudojami chemijos, farmacijos, maisto gamybos ir statybos sektoriuose.
Trenerių ir krepšininkų komentarai po „Žalgirio“ ir „Fenerbahče” rungtynių
Siurblių techninės charakteristikos
Renkantis siurblį svarbu atkreipti dėmesį į techninius parametrus:
- Įsiurbimo gylis: apibūdina gylį (aukštį), iš kurio galima įsiurbti vandenį. Paviršinių siurblių atveju ši vertė neviršija 9 metrų.
- Kėlimo aukštis: aukštis, į kurį siurblys gali pakelti vandenį iš artimiausios siurbimo vietos. Jis gali svyruoti nuo 5-20 metrų iki 30-40 metrų ar daugiau. Ši reikšmė atvirkščiai proporcinga našumui.
- Našumas: per laiko vienetą perpumpuoto vandens kiekis. Matuojamas litrais per minutę (l/min), litrais per sekundę (l/s) arba m³ per valandą (m³/val).
- Slėgis arba maksimali kėlimo aukštis: vandens stulpo aukštis, į kurį prietaisas gali patiekti vandenį. Matuojamas barais (bar) arba metrais.
