Rankinis stabdys (arba stovėjimo stabdys, avarinis stabdys) yra esminis stabdžių sistemos elementas, skirtas užtikrinti automobilio saugumą stovint, ypač ant nuolydžio. Jis taip pat gali būti naudingas ekstremaliose situacijose, pvz., sugedus pagrindinei stabdžių sistemai. Svarbu suprasti rankinio stabdžio veikimo principus ir žinoti, kada ir kaip jį reguliuoti, kad būtų užtikrintas patikimas automobilio fiksavimas.
Rankinio stabdžio konstrukcija ir veikimo principas
Mechaninis rankinis stabdys susideda iš trijų pagrindinių elementų:

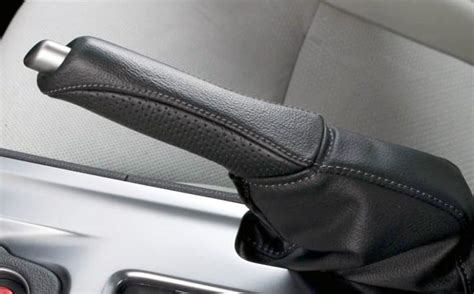

- Rankinio stabdžio svirtis: Įrengta automobilio kabinoje, dažniausiai centrinėje konsolėje, už pavarų svirties. Apatinėje svirties dalyje (po gaubtu) yra valdymo mechanizmas, kuriame paprastai yra ir reguliavimo varžtas. Rankinio stabdžio svirties užtraukimas suaktyvina stabdį.
- Rankinio stabdžio trosas: Pagamintas pagal Bowdeno kabelio principą. Tai plieninis, standus trosas, apsuptas plastiko apvalkalu, kuris mažina trintį trosui judant. Išorėje Bowdeno kabelis padengtas lanksčiu plastiku, o norint, kad trosas grįžtų į pradinę padėtį, naudojamos spyruoklės. Teoriškai trosas turėtų būti apsaugotas plastiko apvalkalu per visą ilgį, tačiau kai kuriuose automobiliuose trosas apsaugotas tik tam tikrose vietose.
- Rankinio stabdžio mechanizmas ant galinių ratų: Tai yra vykdomasis elementas. Automobiliuose su diskiniais stabdžiais prie galinių ratų apkabų prijungiami stabdžių trosai. Užtraukus svirtį, trosas juda ir stumia stūmoklį apkaboje, priversdamas stabdžių kaladėles prisiglausti prie disko arba būgno ir taip užfiksuoti ratus.
Svarbu prisiminti, kad rankinio stabdžio užtraukimas nesukelia galinių stabdžių šviesų įsijungimo.
Kada reikia reguliuoti rankinį stabdį?
Yra keletas požymių, kurie rodo, kad jūsų mechaninis rankinis stabdys gali reikalauti reguliavimo:
- Svirties eiga per didelė: Jei patraukiant rankinio stabdžio svirtį, ji pakyla labai aukštai (pvz., daugiau nei 3-5 dantukus), prieš užfiksuodama automobilį, tai rodo, kad trosai yra atsilaisvinę.
- Silpnas fiksavimas: Automobilis rieda net pilnai patraukus rankinį stabdį. Tai vienas iš aiškiausių signalų, įspėjančių apie stovėjimo stabdžio gedimą.
- Netolygus stabdymas: Vienas galinis ratas stabdo stipriau nei kitas, arba apskritai neužsifiksuoja.
- Svirties užstrigimas: Svirtis sunkiai juda arba stringa, negalima atleisti rankinio stabdžio svirties.
- Automobilis sunkiai įsibėgėja: Tai gali būti signalas, pranešantis apie galimą stovėjimo stabdžio gedimą, kai jis lieka bent iš dalies įjungtas.
- Techninės apžiūros reikalavimai: Automobilis nepraeina techninės apžiūros dėl netinkamai veikiančio rankinio stabdžio, nes pasiekiama stabdymo jėga neatitinka minimalių reikalavimų.
Renault suporto rankinio mechanizmo veikimas
Rankinio stabdžio reguliavimo įrankiai ir medžiagos
Norėdami atlikti rankinio stabdžio reguliavimą, jums gali prireikti šių įrankių ir medžiagų:
- Raktų rinkinys (įprastai 10mm, 13mm, 17mm, priklausomai nuo modelio ir reguliavimo vietos)
- Atsuktuvų rinkinys (plokščias ir kryžminis)
- Replės
- WD-40 arba kitas penetrantas (jei trosai užstrigę)
- Stovėjimo stabdžių reguliavimo raktas (gali prireikti, priklausomai nuo reguliavimo tipo)
- Pirštinės ir apsauginiai akiniai
- Domkratas ir atramos (automobilio pakėlimui)
- Ratai (ratų užfiksavimui, siekiant užtikrinti saugumą)
Rankinio stabdžio reguliavimo procedūra
Rankinio stabdžio reguliavimas gali būti atliekamas keliais būdais, priklausomai nuo automobilio modelio ir konkrečios konstrukcijos. Dažniausiai reguliavimas atliekamas prie rankinio stabdžio svirties salone, po automobiliu prie trosų sujungimo taško arba tiesiai prie stabdžių mechanizmų.
Reguliavimas salone (prie rankinio stabdžio svirties)
Šis metodas tinka, jei reguliavimas reikalingas dėl bendro trosų išsitampymo.
- Atsargumo priemonės: Įsitikinkite, kad automobilis stovi ant lygaus paviršiaus, įjungtas pirmas bėgis (arba atbulinis, jei stovite į kalną) ir užfiksuoti ratai.
- Prieiga prie reguliavimo mechanizmo: Raskite rankinio stabdžio svirties reguliavimo mechanizmą. Jis dažniausiai būna po plastikine apdaila aplink svirtį. Gali reikėti nuimti kelias varžtus ar spaustukus, kad pasiektumėte reguliavimo veržlę.
- Reguliavimas: Naudodami raktą, priveržkite reguliavimo veržlę, kad įtemptumėte trosus. Svarbu priveržti palaipsniui, tikrinant, ar ratai nepradeda stabdyti per anksti. Neviršykite rekomenduojamo 2 Nm sukimo momento, jei toks yra nurodytas.
- Patikrinimas: Patraukite rankinio stabdžio svirtį kelis kartus ir patikrinkite, ar ratai užsifiksuoja patraukus svirtį maždaug 3-5 dantukais. Jei svirtis vis dar pakyla per aukštai, pakartokite reguliavimą. Pasukite galinius automobilio ratus ir įsitikinkite, kad ratas nestringa, kai svirtis atleista.
- Surinkimas: Uždėkite atgal plastikinę apdailą ir pritvirtinkite varžtais ar spaustukais.
Reguliavimas po automobiliu (prie trosų sujungimo taško)
Šis metodas tinka, jei norite atskirai reguliuoti kiekvieną galinį ratą arba jei reguliavimo veržlė salone yra neprieinama.
- Atsargumo priemonės: Įsitikinkite, kad automobilis stovi ant lygaus paviršiaus, įjungtas pirmas bėgis (arba atbulinis) ir užfiksuoti ratai.
- Automobilio pakėlimas: Domkratu pakelkite galinę automobilio dalį ir padėkite ant atramų. Būtinai naudokite patikimas atramas, kad užtikrintumėte saugumą.
- Prieiga prie reguliavimo mechanizmo: Raskite trosų sujungimo tašką po automobiliu. Tai dažniausiai būna metalinė plokštelė su reguliavimo veržlėmis, prie kurios tvirtinasi trosai, einantys į kiekvieną galinį ratą.
- Reguliavimas: Atlaisvinkite fiksavimo veržles (jei yra) ir priveržkite reguliavimo veržles, kad įtemptumėte kiekvieną trosą atskirai. Svarbu priveržti vienodai, kad abu ratai stabdytų vienodai.
- Patikrinimas: Nuleiskite automobilį ir patraukite rankinio stabdžio svirtį kelis kartus. Patikrinkite, ar abu galiniai ratai užsifiksuoja vienodai. Jei vienas ratas stabdo stipriau nei kitas, pakartokite reguliavimą.
- Galutinis patikrinimas: Pakelkite galinius ratus vieną po kito ir įsitikinkite, kad rankinis stabdys atleidžia ratus pilnai, kai svirtis nuleista. Jei ratai vis dar šiek tiek stabdo, atlaisvinkite reguliavimo veržles.
Papildomas reguliavimas prie stabdžių mechanizmų
Kai kuriuose automobilių modeliuose rankinio stabdžio reguliavimas atliekamas tiesiai prie stabdžių suportų arba būgnuose. Šiuo atveju reikia nuimti galinius ratus ir reguliuoti mechanizmą, esantį ant suporto ar būgno viduje. Tai atliekama tinkamai nustatant reguliavimo varžtą būgne arba disko-būgne, atsakingą už tinkamą stabdžių kaladėlių išskėtimo laipsnį. Šis reguliavimo būdas yra sudėtingesnis ir reikalauja daugiau patirties.
Dažni gedimai ir sprendimo būdai
Yra keletas priežasčių, kodėl rankinis stabdys nustoja veikti tinkamai arba visiškai nustoja veikti. Rankinio stabdžio būklė ir veikimas tikrinami kasmetinės techninės apžiūros metu.
- Atsilaisvinę trosai: Jei stabdys nelaiko ir reikia jį labai aukštai užtraukti, problemos sprendimas gali būti rankinio stabdžio reguliavimas (kaip aprašyta aukščiau).
- Korozijos pažeistas rankinio stabdžio trosas: Dažnai dėl išorinio apvalkalo pažeidimo metalinis trosas gauna drėgmės ir pradeda rūdyti, dėl ko jis užstringa arba sunkiai juda. Tokiu atveju trosus reikia pakeisti.
- Užstrigę stabdžių sistemos elementai ant galinių apkabų: Jei stabdžių sistemos elementai ant galinių apkabų yra užstrigę, gali nutikti rankinio stabdžio užstrigimas, kai svirties negalima atleisti. Tai gali reikšti sugedusius suportus, juosiančias detales, arba pačius stabdžių mechanizmus.
- Susidėvėjusios stabdžių kaladėlės/trinkelės: Jei jos susidėvėjusios, reguliavimas nebus efektyvus. Gali būti, kad trosas ir susijusi įranga yra tvarkinga, tačiau neužtikrinama pakankamai didelė prispaudimo jėga. Tuomet reikia keisti stabdžių kaladėles.
- Pažeisti stabdžių diskai/būgnai: Patikrinkite, ar stabdžių diskai arba būgnai nėra pažeisti arba surūdiję.
Jei atlikus reguliavimą rankinis stabdys vis dar neveikia tinkamai, gali būti, kad problema yra ne reguliavime, o kituose gedimuose, kurie reikalauja išsamesnio stabdžių sistemos patikrinimo ir remonto. Važinėjimas su sugedusiu rankiniu stabdžiu yra ypač pavojingas.
Svarbūs patarimai ir įspėjimai
- Neperveržkite: Per stipriai įtempus trosus, stabdžių kaladėlės gali nuolat trintis į diskus, sukeldamos greitą jų susidėvėjimą ir perkaitimą.
- Trosų būklė: Prieš reguliuodami, patikrinkite trosų būklę. Jei jie surūdiję, pažeisti ar užstrigę, juos reikia pakeisti. Bandymai reguliuoti pažeistus trosus gali sukelti jų nutrūkimą.
- Stabdžių kaladėlių būklė: Įsitikinkite, kad stabdžių kaladėlės (arba trinkelės) yra geros būklės. Jei jos susidėvėjusios, reguliavimas nebus efektyvus.
- Profesionali pagalba: Jei nesate tikri dėl savo gebėjimų, kreipkitės į kvalifikuotą mechaniką. Netinkamas reguliavimas gali sukelti pavojingas situacijas kelyje.
- Atsargumas: Dirbant su automobilio stabdžių sistema, būtina laikytis saugos reikalavimų. Visada naudokite apsauginius akinius ir pirštines.
- WD-40 naudojimas: Jei reguliavimo veržlės užstrigusios, naudokite WD-40 arba kitą penetrantą, kad jas atlaisvintumėte. Palaukite kelias minutes, kol penetrantas įsiskverbs, ir tada bandykite atlaisvinti veržles.
Prevencinė priežiūra
Norint išvengti problemų su rankiniu stabdžiu, rekomenduojama reguliariai atlikti prevencinę priežiūrą:
- Periodiškai patikrinkite rankinio stabdžio veikimą: Patraukite rankinio stabdžio svirtį kelis kartus ir patikrinkite, ar ratai užsifiksuoja patikimai.
- Naudokite rankinį stabdį reguliariai: Net jei gyvenate lygumoje, kartais panaudokite rankinį stabdį, kad trosai neprirūdytų ir mechanizmas neužstrigtų. Būtent vengiant naudoti stovėjimo stabdį padidėja papildomų gedimų rizika, kadangi svarbias stabdžių sistemos dalis ima veikti korozija, labiau kaupiasi drėgmė ir dulkės.
- Patikrinkite trosų būklę: Apžiūrėkite trosus, ar nėra pažeidimų arba rūdžių.
- Tepkite trosus: Jei trosai juda sunkiai, juos galima sutepti specialiu tepalu.
- Įsitikinkite, kad jis išjungtas: Siekiant sumažinti stovėjimo stabdžio gedimų riziką, prieš pajudant iš vietos reikėtų 100 proc. įsitikinti, kad jis yra išjungtas.
- Venkite aktyvavimo važiuojant: Jei tai nėra mėgėjiškiems automobilių sporto renginiams skirtas automobilis, reikėtų vengti stovėjimo stabdžio aktyvavimo dar nesustojus.
Elektrinis rankinis stabdys (EPB)
Nors šiame straipsnyje daugiausia dėmesio skiriama mechaninio rankinio stabdžio reguliavimui, svarbu paminėti, kad kai kuriuose šiuolaikiniuose automobiliuose, įskaitant ir naujesnius Skoda Octavia modelius, gali būti įdiegta elektrinė rankinio stabdžių sistema (EPB). Šią sistemą sudaro specialus mygtukas centrinėje konsolėje, sankabos pedalo jungiklis, stabdžių pedalo jungiklis, avarinio stabdžio atleidimo mechanizmas ir aktyvatorius, dažnai montuojamas po atsarginio rato skyriumi arba tiesiai stabdžių apkabose. Elektrinis rankinis stabdys veikia kitaip nei mechaninis - jis stabdo galinius ratus impulsais, siekiant išvengti jų užsiblokavimo ir transporto priemonės kontrolės praradimo avarinės situacijos atveju, panašiai kaip ABS. Jis taip pat praverčia įkalnėse, automatiškai prilaikydamas automobilį. Elektrinio rankinio stabdžio reguliavimas (arba tiksliau, kalibravimas ir atlaisvinimas techninės priežiūros metu) atliekamas naudojant diagnostinę įrangą ir specialias procedūras. Bandymai reguliuoti elektrinį rankinį stabdį savarankiškai be tinkamos įrangos ir žinių gali sukelti rimtų problemų.
