Kas yra Proceso Valdymo Blokas?

Proceso valdymo blokas, arba valdymo dėžė, yra esminis komponentas įvairiose aplinkose - nuo pramonės iki šiuolaikinių pastatų. Jo pagrindinė paskirtis - palengvinti mašinų ir procesų reguliavimą, stebėjimą ir apsaugą. Iš esmės, jis integruoja įvairius elektrinius ir elektroninius komponentus, kad būtų galima efektyviai valdyti įrangos veikimą.

Valdymo bloko funkcionalumas yra daugialypis, veikiantis kaip centralizuotas įvairių pramonės procesų, įrangos ar sistemų valdymo ir reguliavimo centras. Jis integruoja elektrinių, elektroninių ir mechaninių komponentų derinį, kad būtų lengviau valdyti, stebėti ir apsaugoti mašinas bei procesus.

Valdymo Bloko Paskirtis ir Funkcijos

Valdymo blokas atlieka gyvybiškai svarbų vaidmenį automatizuojant ir valdant pramonę, teikdamas pagrindines įrangos ir procesų reguliavimo, stebėjimo ir apsaugos funkcijas. Jo funkcionalumas apima daugybę galimybių, skirtų reguliuoti, stebėti, apsaugoti, automatizuoti ir optimizuoti pramoninius procesus ir įrangą.

Valdymas ir Reguliavimas

Pagrindinė valdymo bloko funkcija yra reguliuoti mašinų ar įrangos veikimą. Tai pasiekiama naudojant valdymo įrenginius, tokius kaip jungikliai, mygtukai, rankenėlės ir jutikliniai ekranai, leidžiantys operatoriams pagal poreikį pradėti, reguliuoti arba sustabdyti procesus.

Stebėjimas ir Grįžtamasis Ryšys

Valdymo blokas apima indikatorius, ekranus ir jutiklius, kad realiuoju laiku pateiktų grįžtamąjį ryšį apie valdomų procesų ar įrangos būseną, veikimą ir sąlygas. Indikatoriai, tokie kaip šviesos arba LED ekranai, perteikia veikimo būsenas (pvz., veikia, tuščioji eiga, gedimas) ir įspėja operatorius apie bet kokius sutrikimus ar gedimus.

Apsauga ir Sauga

Pramoninėje aplinkoje itin svarbu užtikrinti personalo, įrangos ir turto saugą. Valdymo blokuose yra apsauginiai įtaisai, tokie kaip grandinės pertraukikliai, saugikliai, relės ir kontaktoriai, apsaugantys nuo perkrovų, trumpųjų jungimų, įtampos svyravimų ar kitų elektros gedimų.

Automatika ir Seka

Automatizavimas yra pagrindinė šiuolaikinių valdymo sistemų savybė, leidžianti tiksliai ir efektyviai atlikti pasikartojančias užduotis. Valdymo blokas naudoja valdymo logiką, laikmačius, skaitiklius ir sekos algoritmus, kad automatizuotų procesus, sekas ar operacijas.

Integracija ir Ryšys

Valdymo blokas dažnai sąveikauja su kitomis valdymo sistemomis, įranga ar tinklais, kad keistųsi duomenimis, komandomis ar signalais. Jie gali turėti ryšio protokolus, tokius kaip „Modbus“, „Profibus“, „Ethernet/IP“ arba „DeviceNet“, kad būtų užtikrintas suderinamumas su išoriniais įrenginiais arba priežiūros valdymo ir duomenų gavimo (SCADA) sistemomis.

Diagnostikos ir Priežiūros Palaikymas

Valdymo blokai palengvina trikčių šalinimą, diagnostiką ir techninę priežiūrą, nes įtaisytos diagnostikos funkcijos, savitikros tvarka arba nuotolinio stebėjimo galimybės. Jie gali registruoti veiklos duomenis, klaidų kodus arba įvykių istorijas analizės ir trikčių šalinimo tikslais.

Pritaikymas ir Individualizavimas

Valdymo blokai dažnai pritaikomi, kad atitiktų konkrečias programas, procesus ar pramonės šakas. Jie gali pritaikyti įvairias įvesties/išvesties konfigūracijas, valdymo algoritmus arba sąsajos parinktis, pritaikytas sistemos reikalavimams.

Energijos Efektyvumas ir Optimizavimas

Valdymo blokas prisideda prie energijos vartojimo efektyvumo ir išteklių optimizavimo reguliuodamas įrangos veikimą, optimizuodamas proceso parametrus arba įgyvendindamas energijos taupymo strategijas.

Valdymo Bloko Komponentai

Valdymo blokas susideda iš kelių pagrindinių komponentų, kurie užtikrina jo veikimą:

• Skaičiavimo perdavimai
• Kontaktoriai
• Grandininiai pertraukikliai
• Laidai
• Valdymo moduliai (pvz., PLC - programuojami loginiai valdikliai)
• Gnybtų kvadratai
• Žymekliai
• Demonstracijos (indikatoriai, ekranai)

Valdomi Blokai Elektronikos Dizaine

„Xpedition EDM“ sistema palengvina dizaino pakartotinį naudojimą per įmonės masto duomenų valdymą daugkartinio naudojimo grandinių blokų, arba vadinamųjų valdomų blokų, tiek iš bibliotekos, tiek dizaino perspektyvų. Daugkartinio naudojimo grandinių blokai suteikia komandoms efektyvų procesą, leidžiantį panaudoti „sertifikuotų“ grandinių biblioteką kuriant naują PCB (spausdintinę plokštę).

Yra dviejų tipų valdomi blokai:

Savarankiškai Valdomi Blokai

Savarankiškai valdomas srautas palaiko pagrindinį duomenų valdymą ir bendrinimą be EDM dizaino pakartotinio naudojimo įrankių integracijos. Ši blokų projektavimo metodika suteikia inžinieriams ir dizaineriams galimybę kontroliuoti blokų grandinių kūrimą, kūrimą ir diegimą bibliotekos klientams, kad būtų galima naudoti naujuose dizainuose be oficialaus proceso standumo. Svarbu pažymėti, kad savarankiškai valdomi blokai nenaudoja formalios centralizuotos bibliotekos valdymo sistemos.

Įmonės Valdomi Blokai

Įmonės srautas palaiko formalų dizaino duomenų valdymą ir dalijimąsi naudojant „Xpedition EDM“ įrankių rinkinį, kad būtų galima valdyti ir skleisti daugkartinio naudojimo grandinių blokus į gamybos bibliotekos talpyklas. Įmonės valdomo bloko projektavimo metodika naudoja „Xpedition EDM“ įrankių rinkinį bloko, šaltinio dizaino ir bibliotekos objektų duomenų valdymui.

Valdymo Blokai Pastatų Sistemose

Šiuolaikiniai namai ir komerciniai pastatai siekia užtikrinti komfortą ir energijos efektyvumą. Vienas iš būdų tai pasiekti - naudoti valdymo blokus su patalpos termostatais, kurie leidžia optimizuoti šildymo ir vėdinimo sistemas.

Šildymo ir Vėdinimo Valdymas

Centrinio šildymo valdymo pultai su termostatais skirti zoniniam šildymo valdymui gyvenamuosiuose ir komerciniuose pastatuose. Sistema leidžia atskirai reguliuoti temperatūrą kiekvienoje zonoje ir efektyviai optimizuoti energijos suvartojimą. Pavyzdžiui, centrinis valdymo blokas gauna signalus iš belaidžių termostatų ir automatiškai valdo šildymo kontūrus, pavaras bei cirkuliacinius siurblius.

Vėdinimo sistemos su šilumos rekuperacija

Oro tiekimo ir išmetimo ventiliacijos sistemos užduotis yra užtikrinti nuolatinius oro mainus, tiekiant į patalpą šviežią, išvalytą orą ir pašalinant atliekas bei užterštumą. Be to, eksploatavimo metu, rekuperatoriaus dėka, kaupiama nemaža dalis kambaryje sukauptos šilumos, kas užtikrina aukštą šildymo efektyvumą ir sumažina šildymo sąnaudas.

Veikimo principas: Šviežias išorinis oras, tiekiamas į kanalą, prieš tai išvalomas filtrais ir gauna šilumą iš šilumokaičio. Tada jis paskirstomas visose patalpose tiek, kiek pagal paskaičiavimus jo reikia. Tuo pačiu metu iš patalpos pašalinamas panaudotas, užterštas oras, užtikrinantis slėgio balansą.

Sistemos pagrindas yra ventiliacijos įrenginys (pvz., PVĮ), kuriame yra ventiliatoriai, šilumokaitis - šilumos rekuperatorius, valdymo įtaisai, filtrai ir kiti komponentai. Kiekviename namo kambaryje turėtų būti įrengtas išmetimo arba priverstinio oro kanalas, skirtas priverstinei ventiliacijai.

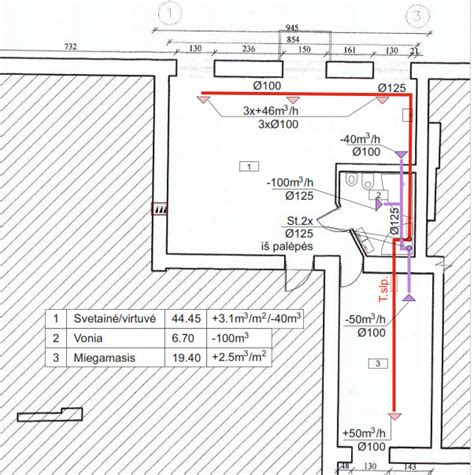

Iš priverstinio vėdinimo įrenginio grynas oras iš gatvės per tiekimo kanalus patenka į namo gyvenamuosius kambarius. Toliau oras patenka į pagalbines patalpas - virtuvę, vonios kambarius, persirengimo kambarius ir kitus. Iš buitinių patalpų oras pro išmetimo kanalus grįžta atgal į PVĮ bloką. Žiemą du oro srautai, šiltas iš kambarių ir šaltas iš gatvės, susitinka (bet nesimaišo) šilumokaityje - PVĮ įrenginio rekuperatoriuje. Šiltas išmetamas oras skleidžia šilumą orui, patenkančiam į namus, tad į patalpas patenka šviežias šildomas oras. Šilumos rekuperatorius sutaupo iki 25% namo šildymui sunaudojamos energijos, palyginti su sistema be šilumos rekuperatoriaus.

Vėdinimo įrenginyje, kaip taisyklė, yra įrengti įvairūs oro paruošimo įtaisai. Filtrai valo orą nuo dulkių, augalų alergenų, žiedadulkių, vabzdžių. Į namus tiekiamas oras gali būti drėkinamas, šildomas, vėsinamas. Priverstinio vėdinimo sistemos su šilumos rekuperatoriumi išlaidos yra bent 4-5 kartus mažesnės nei centralizuotos vėdinimo sistemos įrengimo išlaidos, nors brangiausias sistemos elementas yra rekuperacijos blokas. Priverstinė sistema nuolat naudoja elektros energiją ventiliatoriams valdyti, taip pat būtinos išlaidos periodiniam filtro pakeitimui ir valymui, bei vamzdynų dezinfekcijai.

Decentralizuota Vėdinimo Sistema su Šilumos Atgavimu

Modernizuota decentralizuota oro tiekiamo ir išmetamo vėdinimo sistema su šilumos atgavimu (rekuperatorius) - tai ventiliacijos įrenginys patalpoms, kur nėra įrengta, arba įrengta neefektyvi, brangi centralizuota vėdinimo sistema. Teleskopinis ortakis montuojamas tiesiai iš kambario į išorinę pastato sieną, į iš anksto paruoštą skylę, kurios skersmuo yra nuo 100 iki 160 mm. Tai iki minimumo sumažina mikrobiologinio užkrato galimybę ortakiuose.

Veikimo proceso metu sistema siurbia į patalpą švarų atmosferos orą ir išmeta iš patalpos užterštą orą, kurio ciklas yra 90 sekundžių išleidimui ir 90 sekundžių įleidimui. Šaltu paros metu šiltas oras, išeinantis iš patalpų į lauką, patenka į šilumokaitį, kur didžiąją dalį šilumos atiduoda šaltam orui, patenkančiam į patalpą. Tai žymiai sumažina šilumos nuostolius ir lemia energijos taupymą. Vasarą vėsesnis kambario oras sumažina įleidžiamo oro temperatūrą šilumokaityje ir užtikrina ekonomiškesnį oro kondicionieriaus darbą. Sistemoje naudojamas keramikinis šilumokaitis (rekuperatorius), kuris pasižymi dideliu efektyvumu - daugiau nei 80%.

Technologinės pažangos dėka neseniai buvo sukurtos vis efektyvesnės ir kompaktiškesnės vėdinimo sistemos. Šiuolaikiniai inžineriniai sprendimai leidžia pasiekti pilnaverčius oro mainus patalpose naudojant kompaktiškus, energiją taupančius ir patikimus prietaisus. Tai ypač aktualu, kai kalbama apie kambarius iki 100 kv.m. Mini rekuperatoriams būdingas mažesnis energijos suvartojimas, nes oras laisvai juda, nėra ortakių pasipriešinimo. Sistemos veikimo metu susidaro kondensatas, kuris turi būti pašalintas iš sistemos.

Decentralizuotos sistemos komponentai:

• Išorinės apsauginės grotelės: susideda iš korpuso ir grotelių tinklo, kurios apsaugo sistemą nuo drėgmės, net esant stipriam lietui.
• Teleskopinis oro latakas: leidžia sureguliuoti prietaiso ilgį atsižvelgiant į sienos storį.
• Išmetimo ventiliatorius: penkių greičių, leidžiantis srauto greitį reguliuoti nuo 30 m³/h iki 120 m³/h dienos režimu.
• Filtras: aktyvuotos anglies filtras, garantuojantis gryno oro srautą net labai užterštuose miesto ir pramonės rajonuose. Jis valo orą nuo kvapų, dulkių, bakterijų, suodžių, automobilių išmetamųjų dujų ir kt.
• Rekuperatorius (šilumokaitis): padeda žymiai sumažinti temperatūros nuostolius patalpų ventiliacijos metu.
• 500 W šildytuvas: ekonomiškas, skirtas impulsiniam darbui. Palaiko oro, patenkančio į kambarį, temperatūrą nuo 17 iki 23°C.
• Penkių greičių pūtimo ventiliatorius: leidžia reguliuoti oro srautą nuo 30 m³/h iki 120 m³/h dienos metu. Naudojamas švariam orui siurbti iš išorės į vidų.
• Valdymo blokas:
  • Šiluminis saugiklis: apsaugo sistemą nuo perkaitimo.
  • Termostatas: kontroliuoja šildytuvą ir užtikrina oro, patenkančio į patalpą, temperatūrą nuo 17 iki 23°C.
  • Drėgmės jutiklis: įjungia oro ištraukiamąją ventiliaciją, kai drėgmė viršija 75%.
  • Jonizatorius: prisotina orą neigiamais jonais. Pašalina specifinius ir nemalonius kvapus. Naikina mikroorganizmus. Neleidžia formuotis grybeliui ir pelėsiui.

Šilumos Siurblių Valdymo Blokai

Šilumos siurblys yra įrenginys, kuris, naudodamas mažesnį kiekį elektros energijos, geba pagaminti didesnį kiekį šilumos ar šalčio energijos. Jo veikimo principas yra paremtas antruoju termodinamikos dėsniu, kurį suformulavo prancūzų matematikas Sadi Carnot: šiluma perduodama iš šiltesnės terpės į vėsesnę terpę. Šis principas padėjo sukurti ir šilumos siurblius. Šilumos siurblių darbas yra gana paprastas.

Pagrindinės šilumos siurblio dalys yra kompresorius, freono dujos, garintuvai (kitaip dar šilumokaičiai), ventiliatoriai bei valdymo blokas. Netiesioginėmis dalimis būtų galima laikyti ir dvi terpes (lauką ir patalpą), nes be jų jokie procesai nevyktų. Įprastai išvardintos dalys sudaro du blokus: lauko ir vidaus. Tokio tipo šilumos siurblys vadinamas Split tipo.

Visi šilumos gamybos procesai prasideda lauko bloke. Ventiliatorių pagalba lauko oras yra cirkuliuojamas per šilumokaitį, kurio viduje yra freono dujos. Cirkuliuojant orą, šilumokaitis su dujomis yra šildomas. Freono dujos ima garuoti esant net ir neigiamai temperatūrai, o praėjus darbiniam ciklui iš namo į laukinį šilumokaitį sugrįžta atšalęs freonas. Čia veikia šaldytuvo principas, tik šaltis išmetamas ne į vidų, o laukan. Išgarintas freonas šilumokaityje kompresoriaus pagalba yra suspaudžiamas, taip jo temperatūra pakeliama į reikiamą temperatūrą.

Split tipo šilumos siurbliai sudaryti iš dviejų blokų: lauko ir vidaus. Jie tarpusavyje sujungti vario vamzdžiais, kurie užpildomi freono dujomis, reikalingomis energijos pernešimui ir gamybai. Split tipo šilumos siurbliai patogūs tuo, kad naudojant juos nebūtina visą namo sistemą užpildyti neužšąlančiu skysčiu.

Monoblokiniai šilumos siurbliai dažniausiai neturi vidinio bloko, visa jų automatika ir freoninė dalis patalpinta lauko bloke bei valdymo pultelyje, kuris neretai atlieka ir kambario termostato funkciją. Tokio tipo šilumos siurbliams nereikia papildomai montuoti freoninių sistemos dalių bei jaudintis, kad jos gali leisti freono dujas.

Šilumos siurblių tipai ir jų valdymo aspektai

Šilumos siurblių galios parenkamos individualiai, atsižvelgiant į pastato šilumos nuostolius, langų dydį bei orientaciją, patalpoje esančių prietaisų skleidžiamą šilumą. Naujausios technologijos ir davikliai, matuojantys temperatūrą, automatiškai parenka optimaliausią režimą.
