„Volvo V70“, kaip ir bet kuris modernus automobilis, yra sudėtinga sistemų visuma, kurioje elektronika vaidina gyvybiškai svarbų vaidmenį. Gedimai ar nukrypimai nuo normos dažnai registruojami kaip klaidų kodai (angl. Diagnostic Trouble Codes - DTC), kuriuos galima nuskaityti specialia įranga. Šie kodai yra tarsi automobilio siunčiami pranešimai, nurodantys problemines sritis. Tačiau vien kodo žinojimas dažnai nėra pakankamas - svarbu suprasti jo kilmę, galimas pasekmes ir efektyviausius sprendimo būdus. Šiame straipsnyje gilinamasi į „Volvo V70“ ir „S70“ klaidų kodų pasaulį, pradedant nuo konkrečių pavyzdžių ir pereinant prie bendresnių diagnostikos bei remonto principų.
Konkretūs „Volvo V70“ Klaidų Kodai ir Jų Reikšmės
Susidūrus su problema, dažnai pirmiausia pastebimas įspėjamasis signalas prietaisų skydelyje (pvz., „Check Engine“ lemputė) arba akivaizdūs veikimo sutrikimai. Diagnostika atskleidžia specifinius kodus.
P0XXX Kodai: Variklio ir Transmisijos Sistemos
Šie kodai yra standartizuoti pagal OBDII (angl. On-Board Diagnostics II) protokolą, tačiau „Volvo“ gali turėti ir specifinių potipių ar papildomos informacijos, gaunamos per specializuotą įrangą.
Purkštukų Valdymo Grandinės Aukšta Įtampa (P0262, P0265 ir panašūs)
Kodai, tokie kaip P0262, P0265 (pvz., P0268, P0271), rodo problemą su konkretaus cilindro (P0262 - 1 cilindras, P0265 - 2 cilindras ir t.t.) purkštuko elektrine grandine. „Aukštas lygis“ dažniausiai reiškia trumpąjį jungimą su maitinimo šaltiniu arba pačio purkštuko vidinį gedimą.
- Galimos priežastys: Sugedęs purkštukas, pažeisti laidai arba jungtis tarp purkštuko ir variklio valdymo bloko (ECU/ECM), problemos pačiame variklio valdymo bloke (retas atvejis).
- Pasekmės: Sumažėjusi variklio galia, padidėjusios degalų sąnaudos, netolygus variklio darbas, vibracijos. Ilgainiui gali būti pažeistas katalizatorius.
- Sprendimas: Reikalauja patikrinti laidus, jungtis ir patį purkštuką (varžos matavimas, bandymas). Gali tekti keisti purkštuką arba taisyti laidyną.
Uždegimo Ritės Grandinės Gedimas (P0354)
Kodas P0354 signalizuoja apie problemą su uždegimo ritės, tiekiančios kibirkštį konkrečiam cilindrui (dažniausiai 4 cilindro), valdymo grandine.
- Priežastys: Sugedusi uždegimo ritė, pažeisti laidai ar jungtis tarp ritės ir ECU, problemos su uždegimo žvakėmis (nors dažniau tai sukeltų praleisto uždegimo kodus, pvz., P0304). Retai - ECU gedimas.
- Pasekmės: Variklio galios praradimas, netolygus darbas, praleisti uždegimai („misfire“), padidėjusios emisijos.
- Sprendimas: Reikalinga ritės, laidų ir žvakių patikra, dažniausiai keičiama sugedusi ritė. Svarbu naudoti kokybiškas detales, nes pigios ritės gali greitai sugesti.
Sistema per Liesas arba per Riebus Mišinys (P0171 / P0174 ir P0172 / P0175)
Kodai P0171 / P0174 rodo, kad variklio valdymo blokas aptiko per didelį oro kiekį arba per mažą degalų kiekį deginių mišinyje (sistema per liesa). „Volvo V70“ su vienu cilindrų bloku dažniausiai rodys P0171.
- Priežastys (liesas mišinys): Vakuuminės sistemos nesandarumas (įtrūkusios žarnos, tarpinės), sugedęs oro srauto matuoklis (MAF sensorius), problemos su degalų tiekimu (žemas slėgis, užsikimšęs filtras, silpnas siurblys, purkštukų problemos), sugedęs priekinis lambda zondas (O2 sensorius), išmetimo sistemos nesandarumas prieš lambda zondą, karterio alsuoklio (PCV) sistemos gedimas.
- Diagnostika: Vakuuminės sistemos sandarumo patikra (pvz., dūmų testu), MAF, lambda zondų parametrų stebėjimas gyvai, degalų slėgio matavimas. Tai klasikinis pavyzdys, kai kodas nurodo simptomą, o ne konkrečią detalę.
Kodai P0172 / P0175 (sistema per riebi) yra priešingybė liesam mišiniui - per daug degalų arba per mažai oro. Vėlgi, „V70“ dažniausiai rodys P0172.
- Priežastys (riebus mišinys): Sugedęs oro srauto matuoklis (MAF), strigęs atidarytoje padėtyje degalų slėgio reguliatorius, kiauras purkštukas (ar keli), sugedęs lambda zondas, aukštas degalų slėgis, variklio temperatūros jutiklio (ECT) gedimas (ECU mano, kad variklis šaltas ir tiekia daugiau degalų).
- Diagnostika: Panaši kaip ir lieso mišinio atveju, tikrinant komponentus, galinčius sukelti perteklinį degalų tiekimą ar klaidingą oro kiekio matavimą.
„Volvo“ Specifiniai Modulių Gedimai ir Jų Diagnostika
Nors OBDII suteikia bendrą vaizdą, „Volvo“ naudoja savo vidinę kodų sistemą, kuri yra daug detalesnė ir apima ne tik variklį bei transmisiją, bet ir kitus modulius: stabdžių (ABS/BCM), centrinės elektronikos (CEM), prietaisų skydelio (DIM), klimato kontrolės (CCM) ir kt. Šiems kodams nuskaityti reikalinga specializuota įranga, pvz., „Volvo VIDA“ su DICE sąsaja.
ABS Modulio Klaidos
„Volvo V70“ (ypač P2 platformos modeliai, gaminti maždaug 2000-2007 m.) garsėja ABS modulių gedimais. Dažniausiai problema slypi ne pačiame siurblyje ar jutikliuose, o modulio viduje esančiuose trūkinėjančiuose litavimo taškuose arba pažeistuose komponentuose plokštėje. Pavyzdžiai: ABS-0070 Siurblio variklio maitinimo įtampa per žema, BCM-0130 ABS slėgio jutiklio signalas per aukštas/žemas.
- Simptomai: Dega ABS ir STC/DSTC įspėjamosios lemputės, kartais neveikia spidometras (jei greičio signalas eina per ABS modulį).
- Sprendimas: Nors kartais problema gali būti saugikliuose ar jungtyse, dažniausiai reikia remontuoti arba keisti patį ABS modulį. Remontas (perlituojant problemines vietas) yra populiarus ir ekonomiškesnis variantas nei naujo modulio pirkimas. Prieš keičiant modulį, būtina patikrinti maitinimo įtampą ir masės prijungimą prie modulio. Žema įtampa gali sukelti klaidingus kodus.
Centrinio Elektronikos Modulio (CEM) Klaidos
CEM yra tarsi automobilio nervų centras, valdantis daugybę funkcijų (žibintai, valytuvai, langai, centrinis užraktas, komunikacija tarp kitų modulių). CEM gedimai gali pasireikšti labai įvairiai ir keistai: neveikia dalis elektros prietaisų, atsiranda komunikacijos klaidų su kitais moduliais (U-kodai), automobilis neužsiveda. CEM klaidos dažnai būna susijusios su vidine korozija (dėl drėgmės patekimo), maitinimo problemomis ar programinės įrangos sutrikimais.
- Diagnostika ir sprendimas: Reikalinga VIDA diagnostika. Kartais padeda programinės įrangos atnaujinimas ar perkrovimas. Dažnai tenka modulį ardyti, valyti, remontuoti arba keisti (reikalingas programavimas prie automobilio). Svarbu patikrinti akumuliatoriaus būklę ir krovimo sistemą, nes žema ar nestabili įtampa yra dažnas CEM ir kitų modulių klaidų šaltinis.
Elektroninio Droselio Modulio (ETM) Gedimai
ETM (angl. Electronic Throttle Module) gedimai buvo dažni „Volvo S70“ ir ankstyvųjų „V70“ (dažniau P2 platformos benzininiai varikliai iki ~2002 m.) modeliuose. Šie moduliai (dažniausiai „Magneti Marelli“ gamybos) buvo linkę gesti dėl nusidėvinčių vidinių kontaktinių takelių. Šiame tekste nėra informacijos apie ETM valymo procedūras, tačiau aptariami gedimai ir jų sprendimo būdai, kurie dažniausiai reikalauja remonto arba keitimo, o ne valymo.
- Simptomai: Užsidega „ETS“ (Electronic Throttle System) lemputė, netolygus variklio darbas, ribojama galia („limp mode“).
- Sprendimas: Anksčiau buvo keičiami į naujesnio tipo (be kontaktinius) „Bosch“ modulius arba remontuojami. Šiandien dažniau keičiami arba remontuojami naudojant patobulintas dalis.
Volvo ETM Repair /Throttle and ETM problem / Bad ETM Symptoms
Prietaisų Skydelio Modulio (DIM) Klaidos
DIM klaidos pasireiškia neveikiančiais indikatoriais, laikrodžio problemomis, mirgančiu apšvietimu ar visišku skydelio „užgesimu“. Kaip ir ABS atveju, dažnai problema būna vidiniai litavimo taškų ar komponentų gedimai. Remontas yra įmanomas.
Klaidos 231 ir 232 (Senesni Modeliai)
Kaip minėta forumuose, šie kodai (būdingi senesniems modeliams su OBD-I arba „Volvo“ specifine sistema) dažnai susiję su deginių mišiniu (per riebus/liesas), panašiai kaip OBDII P0171/P0172. Tai rodo, kad problema su mišinio reguliavimu egzistavo ir ankstesnėse „Volvo“ sistemose. Priežastys ir diagnostika panašios: lambda zondas, oro srauto matuoklis, vakuuminės sistemos nesandarumas, degalų tiekimas.
Išsami Diagnostika: Nuo OBDII iki VIDA
Supratus konkrečių kodų reikšmes, svarbu suvokti bendrą diagnostikos procesą ir principus, kurie galioja ne tik „Volvo V70“, bet ir daugeliui modernių automobilių.
OBDII vs. „Volvo VIDA“ Diagnostika
OBDII yra JAV įstatymais reikalaujamas standartas, skirtas stebėti su emisijomis susijusias sistemas. Jis suteikia prieigą prie bendrinių klaidų kodų (P0, P2, P3, U0), kai kurių gyvų parametrų ir „freeze frame“ duomenų.
Tačiau OBDII turi ribotumų „Volvo“ automobiliuose:
- Nuskaito tik variklio (ECM) ir kartais transmisijos (TCM) modulius.
- Nerodo specifinių „Volvo“ klaidų kodų iš kitų sistemų (ABS, SRS, CEM, DIM, CCM ir kt.).
- Suteikia ribotą prieigą prie gyvų parametrų iš kitų modulių.
- Neleidžia atlikti specifinių testų, adaptacijų ar programavimo funkcijų.

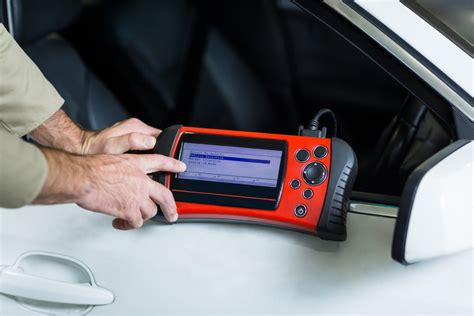

„Volvo VIDA“ (angl. Vehicle Information & Diagnostics for Aftersales) su DICE (angl. Diagnostic Communication Equipment) sąsaja yra gamintojo diagnostikos sistema. Ji leidžia nuskaityti visus automobilyje esančius elektroninius modulius, matyti tiek bendrinius, tiek specifinius „Volvo“ klaidų kodus su detaliais aprašymais, stebėti šimtus gyvų parametrų, atlikti komponentų aktyvavimo testus, vykdyti adaptacijas, atnaujinti modulių programinę įrangą ir programuoti naujus modulius.
Išvada: Nors paprastas OBDII skaitytuvas gali būti naudingas pirminiam „Check Engine“ lemputės patikrinimui, rimtai „Volvo V70“ ar „S70“ diagnostikai, ypač susijusiai su ABS, CEM, ar kitomis ne variklio sistemomis, būtina naudoti VIDA/DICE ar lygiavertę profesionalią įrangą. Priešingu atveju, daugelis klaidų liks nepastebėtos arba neteisingai interpretuojamos.
Diagnostikos Procesas: Žingsnis po Žingsnio
Teisingas diagnostikos procesas yra svarbesnis nei pats klaidų kodas. Jis padeda išvengti bereikalingo detalių keitimo ir efektyviai rasti problemos šaknį.
- Klaidų Nuskaitymas: Naudojant tinkamą įrangą (idealiu atveju VIDA), nuskaitomi visi klaidų kodai iš visų automobilio modulių. Svarbu užfiksuoti ne tik aktyvius, bet ir neaktyvius (buvusius) kodus.
- Kodų Analizė ir Tyrimas: Kiekvienas kodas yra analizuojamas. Ką jis reiškia? Kuri sistema paveikta? Kokios yra dažniausios to kodo priežastys konkrečiam „Volvo V70“ modeliui ir varikliui? Čia praverčia VIDA pateikiama informacija, techninė dokumentacija, patikimi interneto forumai (su kritišku vertinimu!).
- „Freeze Frame“ ir Gyvų Duomenų Analizė: Jei įmanoma, peržiūrimi „freeze frame“ duomenys - kokios buvo sąlygos (greitis, apsukos, temperatūra), kai klaida užfiksuota? Stebimi gyvi parametrai, susiję su klaidos kodu (pvz., jei klaida susijusi su MAF sensoriumi, stebimi jo rodmenys esant skirtingoms apkrovoms). Ar parametrai atitinka normas? Ar jie logiški?
- Vizuali Apžiūra: Atidžiai apžiūrimos su klaida susijusios dalys, laidai, jungtys, vakuuminės žarnos. Ieškoma akivaizdžių pažeidimų, korozijos, nesandarumų, nutrūkusių laidų.
- Sistemingas Testavimas: Remiantis kodų analize ir apžiūra, atliekami specifiniai testai: elektriniai matavimai (varžos, įtampos, signalo tikrinimas), mechaniniai patikrinimai (vakuuminės sistemos sandarumo testas, degalų slėgio matavimas, kompresijos matavimas), komponentų aktyvavimas (per VIDA).
- Priežasties Nustatymas: Tik atlikus šiuos žingsnius, galima daryti pagrįstą išvadą apie gedimo priežastį.
- Remontas arba Keitimas: Atliekamas reikalingas remontas (pvz., laidų taisymas, modulio litavimas) arba detalės keitimas.
- Klaidų Ištrynimas: Po remonto ištrinami visi klaidų kodai.
- Bandomasis Važiavimas ir Patikra: Atliekamas bandomasis važiavimas sąlygomis, panašiomis į tas, kuriomis klaida atsirasdavo. Po važiavimo vėl nuskaitomi klaidų kodai, siekiant įsitikinti, kad problema išspręsta ir neatsirado naujų klaidų. Stebimi gyvi parametrai, ar jie dabar yra normos ribose.
Dažnos Diagnostikos Klaidos ir Kaip Jų Vengti
- Detalių Keitimas Remiantis Tik Kodu: Tai pati dažniausia klaida. Kodas nurodo problemos sritį, bet ne visada konkrečią sugedusią dalį. Pavyzdžiui, lambda zondo klaida gali būti sukelta vakuuminio nesandarumo, o ne paties zondo gedimo. Prieš keičiant brangias dalis (ECU, ABS modulį, purkštukus), būtina atlikti kruopščią diagnostiką.
- Ignoruojami Laidai ir Jungtys: Korozija, oksidacija, pažeista izoliacija, blogas kontaktas jungtyse yra labai dažnos elektrinių klaidų priežastys. Visada kruopščiai patikrinkite laidyną tarp įtariamo komponento ir valdymo bloko.
- Neatsižvelgiama į Akumuliatoriaus Būklę ir Krovimą: Senas, silpnas akumuliatorius arba blogai veikiantis generatorius gali sukelti įtampos kritimus ar šuolius, dėl kurių įvairūs moduliai gali registruoti klaidingas klaidas (ypač komunikacijos klaidas - U kodus, arba žemos įtampos klaidas). Prieš pradedant sudėtingą diagnostiką, visada patikrinkite akumuliatoriaus ir krovimo sistemos būklę.
Akumuliatoriaus Įkrovimo Sistemos Iššūkiai (V70 2010 m. pavyzdys)
Pasitaiko problemų, kai, pavyzdžiui, „Volvo V70“ (2010 m., 2l, 120kw) akumuliatorius nustoja veikti, o išmatavus krovimą, įtampa šokinėja iki 15V. Nors generatorius gali būti restauruotas, situacija kartojasi. Pasirodo, generatorius gauna signalą iš kompiuterio, nurodantį, kada ir kiek krauti, ir dažnai rodoma įtampa yra net 14,9V, kas įprastam rūgštiniam akumuliatoriui gali būti per daug. Atjungus laidelį į generatorių, krovimas visada pastovus 13,6V. Mėginimai nustatyti pakeistą akumuliatorių mygtukų kombinacijomis kartais padeda tik laikinai, bet vėliau įtampa vėl nuolat siekia 14,9V.
Tokia aukšta įtampa gali atsirasti dėl didelio srovės vartojimo. Automobilis, matuodamas įtampos kritimą jutikliais (jie gali būti ant laidų, integruoti blokuose ir t.t.), nustato, jog vartojama didelė srovė, todėl valdymo blokas, atsakingas už generatoriaus generuojamą srovę, nustato, kiek smarkiai jam dirbti.
Daugelyje modernių automobilių sistemai reikia parodyti, koks akumuliatorius (AGM ar rūgštinis) ir kokios talpos, kada jis buvo keistas. Pagal tai kompiuteris suskaičiuoja ir stengiasi krauti akumuliatorių maksimaliai jo negadinant. Pas „Volvo“, jei akumuliatorius buvo atjungtas, kompiuteris gali „sudurniuoti“ - tokiu atveju reikalinga programatoriumi VIDA sutvarkyti viską į savo vietas. „Ford“ automobiliai (tuo metu „Ford“ bendradarbiavo su „Volvo“) irgi turi kompiuterio valdomą krovimą ir įtampa taip pat būna aukšta. Akumuliatorius turi būti specialus - kažkoks „silver-calcium“, jis atlaiko aukštesnes įtampas. Ant vieno klemo yra blokelis, kuris ir „sudurniuoja“, kai negauna 12V.
- Pamirštama Programinė Įranga: Kartais problemos gali būti susijusios su pasenusia ar klaidinga modulio programine įranga. „Volvo“ periodiškai išleidžia atnaujinimus, kurie ištaiso žinomas klaidas. VIDA leidžia patikrinti ir atnaujinti programinę įrangą.
- Naudojami Nekokybiški Pakaitalai: Ypač jautriems komponentams (pvz., oro srauto matuokliams, lambda zondams, uždegimo ritėms) pigūs, nekokybiški pakaitalai gali veikti netinkamai iš karto arba sugesti labai greitai, kartais net sukeldami naujas klaidas. Rekomenduojama naudoti originalias „Volvo“ dalis arba aukštos kokybės OEM (angl. Original Equipment Manufacturer) atitikmenis (pvz., „Bosch“, „Pierburg“, „ATE“ - priklausomai nuo sistemos). „Pierburg“ kodas (7.21903.63.0) yra pavyzdys, kaip gamintojai žymi savo dalis, kurios gali būti tiekiamos kaip originalios „Volvo“ dalys arba parduodamos su pačio „Pierburg“ prekės ženklu.
- Neatliekamos Adaptacijos po Remonto: Kai kurie komponentai (pvz., elektroninis droselis, kai kurie jutikliai, pavarų dėžės komponentai) po keitimo reikalauja adaptacijos procedūros per diagnostikos įrangą, kad sistema juos teisingai atpažintų ir veiktų optimaliai.
Sisteminis Požiūris: Kaip Viskas Susiję
Moderniame automobilyje, tokiame kaip „Volvo V70“ ar „S70“, įvairios sistemos yra glaudžiai susijusios per CAN (angl. Controller Area Network) magistralę arba kitus tinklus. Tai reiškia, kad vienos sistemos gedimas gali tiesiogiai arba netiesiogiai paveikti kitų sistemų veikimą ir sukelti daugybę, iš pirmo žvilgsnio, nesusijusių klaidų kodų. Todėl būtinas sisteminis požiūris į diagnostiką, vertinant automobilį kaip vieną tarpusavyje susijusių modulių ir komponentų tinklą.
