12 kartos Ford F-150 modelis buvo gaminamas 2009, 2010, 2011, 2012, 2013 ir 2014 metais. Per šį laikotarpį automobilis buvo perdarytas, todėl tam tikros detalės, įskaitant elektros sistemas, galėjo keistis. Šioje medžiagoje pateikiamas Ford F-150 saugiklių ir relių aprašymas, ypač daug dėmesio skiriant komponentams, susijusiems su salono šildymo sistema, naudojant blokų schemas ir nuotraukų vykdymo pavyzdžius.
Svarbu atkreipti dėmesį, kad saugiklių ir relių paskirtis gali skirtis nuo pateiktų duomenų ir priklauso nuo konkretaus automobilio pagaminimo metų bei įdiegtos elektros įrangos lygio.

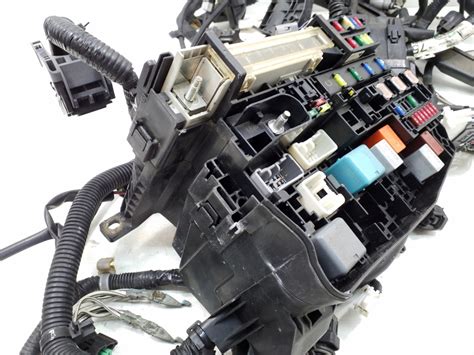

Salono Saugiklių ir Relių Blokas
Salone pagrindinis saugiklis ir relių blokas yra po prietaisų skydeliu, keleivio pusėje, už apsauginio gaubto. Šiame bloke rasite saugiklius ir reles, atsakingas už įvairias salono funkcijas, įskaitant ir klimato kontrolės sistemą.
Saugikliai, susiję su salono šildymo sistema ir klimato kontrole:
- 15 (10A): Saugiklis, skirtas klimato kontrolei. Šis saugiklis apsaugo klimato kontrolės sistemos grandines, kurios reguliuoja šildymą ir ventiliaciją.
- 45 (5A): Šis saugiklis susijęs su priekinio valytuvo logika ir, svarbiausia, su ventiliatoriaus variklio rele. Ventiliatoriaus variklis yra pagrindinis komponentas, užtikrinantis šilto oro pūtimą į saloną.
- 46 (10A): Saugiklis, skirtas klimato kontrolės moduliui. Jo paskirtis gali skirtis priklausomai nuo modelio metų (pvz., 2013-2014 m.).
Kiti svarbūs salono saugikliai ir relės (pavyzdžiai, priklausantys nuo metų):
- 5 (10A): Klaviatūros apšvietimas, stabdžių jungiklio blokavimas (BSI), SJB mikroprocesoriaus maitinimo šaltinis.
- 9 (15A): Salono apšvietimas, krovininės lempos.
- 16 (15A): Uždegimo jungiklio maitinimo šaltinis.
- 47 (30A) Grandinės pertraukiklis: Elektra valdomi langai, stoglangis, elektriniai stumdomi žibintai.
- 48 (Papildoma relė su uždelsimu): Maitina saugiklį 41 ir grandinės pertraukiklį 47.
Variklio Skyriaus Saugiklių ir Relių Blokas
Pagrindinis saugiklis ir relių blokas yra po variklio gaubtu, transporto priemonės centre. Be to, gali būti montuojamas ir papildomas blokas su relėmis.
Saugikliai ir relės, susiję su šildymo ir ventiliacijos sistemomis:
- 32 (40A): Maitinimas galinio lango šildytuvo relei, taip pat maitinimas šildomo veidrodėlio relei. Nors tai tiesiogiai nesusiję su salono šildymu, tai yra svarbūs šildymo sistemos komponentai.
- 51 (40A): Šis saugiklis tiekia ventiliatoriaus variklio relės galią. Tai yra esminė dalis salono šildymo sistemoje, užtikrinanti pakankamą ventiliatoriaus galią.
Kiti svarbūs variklio skyriaus saugikliai (pavyzdžiai, priklausantys nuo metų):
- 11 (30A): Elektriniai žingsniniai varikliai.
- 12 (40A): 2010-2014 m. modeliuose - elektrinis ventiliatorius.
- 27 (20A): Kuro siurblio relės maitinimas.
- 36 (30A): Riedėjimo stabilumo kontrolė / Stabdžių antiblokavimo sistema.
- 49 (30A): Valytuvų relės galia.
