Pleištinės sklendės yra itin svarbūs komponentai įvairiose pramonės šakose, ypač ten, kur reikia patikimai valdyti skysčių ar masių srautą. VG4400 serijos pleištinės sklendės su AUMA elektrinėmis pavaromis yra sukurtos atlaikyti pačias sudėtingiausias sąlygas ir užtikrinti nepriekaištingą veikimą. Šiame straipsnyje gilinsimės į šių sklendžių ypatybes, pritaikymą ir AUMA pavarų privalumus, ypatingą dėmesį skiriant DN 800 dydžio sklendėms.
VG4400 serijos pleištinių sklendžių bendrosios charakteristikos
Pleištinės sklendės yra universalus sprendimas, tinkantis įvairioms reikmėms, nuo vandens gerinimo tinklų iki chemijos gamyklų. Jos gali būti naudojamos tiek įjungimui/išjungimui, tiek srauto reguliavimui, o tai užtikrina lankstumą įvairiose sistemose. Šios sklendės pasižymi:
- Diapazonas: nuo DN50 iki DN1200.
- Elektrine pavara: Peilinių vartų vožtuvo įjungimas / išjungimas arba reguliavimas elektrine pavara.
- Formuotu monoblokiniu korpusu: Tai suteikia papildomo tvirtumo ir ilgaamžiškumo.
- Vienakrypčiu vandens sandarumu: Srauto kryptis yra aiškiai nurodyta ant korpuso rodykle, kas palengvina montavimą ir eksploataciją.
- Montavimu tarp flanšų ISO PN10: Tai standartinis ir plačiai naudojamas tvirtinimo būdas.
- Maža sulaikymo zona: Sumažina skysčio likučių kaupimąsi, o tai svarbu higienos ir proceso efektyvumo požiūriu.
- Vartais su nuožulniai nupjauta briauna: Vartai į korpusą nukreipiami su nedideliu laisvumu. Ši konstrukcija užtikrina garantuotą uždarymą be užsikimšimo rizikos, net ir dirbant su sudėtingomis terpėmis.
- Standartiniais poliruotais vartais: Užtikrina minkštą kontaktą su tarpinėmis.
- Labai atspariu sandarinimo flanšu: Pagamintas iš kaliojo ketaus, jis apsaugo nuo lūžių pavojaus.
- Sumažinta veikimo jėga: Dėl tarpiklių elastingumo, valdymui reikia mažiau energijos.
- Sandariklių medžiaga: NBR.
- Pilnu srautu visiškai atidarius: Tai užtikrina didelį pralaidumą ir mažus slėgio nuostolius.
- Galimybe reguliuoti srautą: Su deflektoriumi galima efektyviai reguliuoti pastos pavidalo arba abrazyvinių skysčių srautą.
- Iš anksto suformuotos profiliuotos skardos atraminės plokštės: Nuo DN50 iki DN300, skirtos priedams arba komplektams montuoti.
VG4400 modelių variantai
VG4400 serija apima įvairius modelius, pritaikytus skirtingiems poreikiams:
- VG4400-UX4: Peilinė sklendė su AUMA elektrine pavara, montuojama tarp flanšų PN10.
- VG4400-00NI: Peilinė sklendė iš ketaus, su iškylančiu sraigtu, NBR sandarikliu, montuojama tarp flanšų ISO PN10. Peilis iš nerūdijančio plieno.
- VG4400-01: Peilinė sklendė su kaliojo ketaus korpusu su grandininiu ratu.
- VGA4430-03: Peilinė sklendė iš ketaus, peilis iš nerūdijančio plieno, valdoma dvigubo veikimo pneumatine pavara. Montuojama tarp flanšų, ASA150.
- VG4400-001NI: Peilinė sklendė iš ketaus su neiškylančiu sraigtu. Tvirtinimas beflanšine sriegine jungtimi ISO PN10.
- VG4400-00EA: Peilinė sklendė su EPDM sandarikliu, kaliojo ketaus korpusu, peilis iš nerūdijančio plieno. Skirta geriamojo vandens paskirstymui.
- VG4400-02NI: Peilinė sklendė iš ketaus su svertine rankena. DN50 iki DN300. Tvirtinimas beflanšine sriegine jungtimi ISO PN10.
- VG4400-03: Peilinė sklendė iš ketaus su dviguba pneumatine pavara. DN50 iki DN1200. Montavimas tarp flanšų ISO PN10.
- VG4400-031: Peilinė sklendė iš ketaus su dviguba pneumatine ir rankine pavaromis. DN50 iki DN1200.
- VGA4430-03EP: Peilinė sklendė iš ketaus su dviguba pneumatine pavara, ASA150. DN50-DN600.
- VG4400-004: Peilinė sklendė iš ketaus, su iškylančiu sraigtu, su ISO plokšte elektrinei pavarai. DN50 - DN600.
- VG4400-051: Peilinė sklendė iš ketaus su sraigtu kvadratiniu galu. DN50 iki DN400. Tvirtinimas beflanšine sriegine jungtimi ISO PN10.
- VG3400-07: Sklendė iš ketaus su vienguba pneumatine pavara N.C. Sklendžių dydžiai DN50-DN300.
Naudojimo sritys ir transportuojamos terpės
VG4400 serijos peilinės sklendės yra itin tinkamos sudėtingiausioms reikmėms, įskaitant:
- Vandens gerinimo tinklai
- Celiuliozės ir popieriaus pramonė
- Chemijos gamyklos
- Vynininkystė
- Cemento darbai
- Pneumatinis transportas
- Sandėliavimas
Šios sklendės gali saugiai transportuoti įvairias terpes, tokias kaip:
- Vanduo
- Nuotekos
- Masė
- Pastos gaminiai
- Milteliniai produktai
- Granuliuoti produktai
- Pluoštiniai produktai
- Abrazyviniai produktai
- Kristalizuojantys produktai

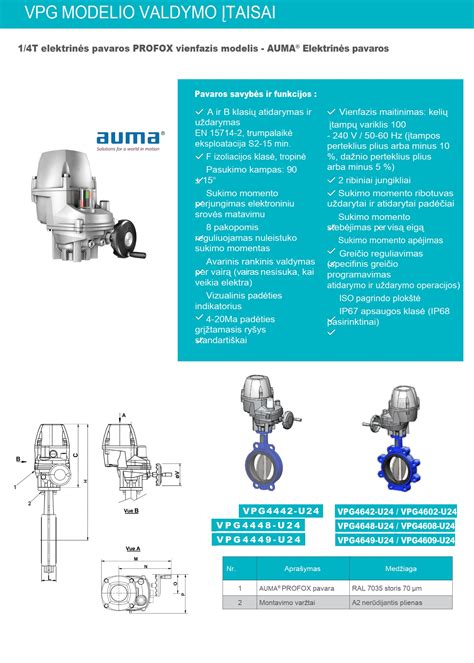

Elektrinės pavaros AUMA: patikimumas ir funkcionalumas
AUMA yra pasaulyje pripažintas elektrinių pavarų ir vožtuvų valdymo technologijų lyderis. Įmonė per šešis dešimtmečius sukaupė didžiulę patirtį, kurdama patikimus, ilgaamžius ir funkcionalius sprendimus. AUMA specializuojasi tik pavarų technologijoje, todėl visas gamintojo inžinerinis dėmesys sutelktas į aukščiausios kokybės produktų kūrimą.
AUMA pavarų asortimentas ir technologijos
AUMA gamina elektrinius pavaros įrenginius ir mechaninius vožtuvų reduktorius, skirtus įvairių tipų vožtuvams. Asortimentas apima pavaras tiek atidarymo-uždarymo (ON/OFF), tiek moduliuojančiam darbui. AUMA pavaros gali būti valdomos padidinimo/sumažinimo signalu arba moduliuojančiu 0-10 V valdymo signalu, o brushless DC variklis sukasi per pavarų ratuką, gaudamas valdymo signalą iš valdiklio.
Pavarose yra rankinio valdymo rankena, kuri, nuleista, sustabdo variklį, leidžiant atlikti rankinį valdymą sukant rankeną. Taip pat yra galimybė naudoti galinius jungiklius, kurie leidžia nustatyti padėtis, kai pavaros valdomos sekvencijoje.
AUMA pavaros gali būti tiekiamos su įvairiomis maitinimo įtampomis, įskaitant nuolatinę ir kintamąją srovę, vienfazį ir trifazį maitinimą, taip pat versijas su dažnio valdymu. Įranga gali būti komplektuojama su integruotomis valdymo sistemomis, tokiomis kaip PID reguliavimas, analoginės ir skaitmeninės sąsajos bei skirtingi pramoninių ryšių protokolai (BUS komunikacija).
AUMA pavarų taikymo sritys
AUMA elektriniai pavaros įrenginiai naudojami procesuose, kuriuose reikalingas patikimas vožtuvų valdymas ir automatizavimas. Tipinės taikymo sritys apima:
- Energetikos objektai
- Vandens tiekimo ir nuotekų sistemos
- Naftos chemijos pramonė
- Chemijos gamyba
- Kiti pramoniniai procesai
AUMA sprendimais pasitiki energetikos, vandens tiekimo ir procesinės pramonės operatoriai visame pasaulyje.
AxFlow - AUMA partneris Lietuvoje
AxFlow veikia kaip AUMA platintojas ir teikia visapusišką techninę pagalbą pavarų parinkimo ir eksploatacijos metu. AxFlow inžinieriai ir serviso specialistai turi praktinės patirties dirbant su elektrinėmis pavaromis ir padeda parinkti tinkamą sprendimą, atlikti techninę specifikaciją, integruoti į valdymo sistemas bei užtikrinti ilgalaikį įrangos darbą.
Pirkimo informacija ir techniniai reikalavimai DN 800 sklendėms
Viešojo pirkimo dokumentuose, skelbiamuose kartu su skelbimu CVP IS, pateikiama išsamesnė informacija apie pirkimo sąlygas. Pasiūlymai turi būti pasirašyti saugiu elektroniniu parašu, atitinkančiu Lietuvos Respublikos elektroninio parašo įstatymo nustatytus reikalavimus. Dėl viešojo pirkimo sąlygų reikia pateikti pretenziją per 10 dienų (supaprastintų pirkimų atveju - per 5 dienas). Dėl pirkimo procedūrų ar sprendimų - per 15 dienų.
Pateikiamas pavyzdys, kaip gali atrodyti elektrifikuotų pavarų AUMA arba lygiaverčių su sujungimais su esamomis sklendėmis pirkimo apimtis, ypač atkreipiant dėmesį į DN 800 dydžio sklendes:
| Eil. Nr. | Prekė | Kiekis |
|---|---|---|
| 1 | Elektrifikuota pavara AUMA SA 16.2-F16 su papildomu reduktoriumi GST 30.1 (arba lygiavertė) ir sujungimu su esamomis sklendėmis T-1089, T-1092, T-1151 (DN800) | 3 vnt. |
| 2 | Elektrifikuota pavara AUMA SA 16.2-F16 (arba lygiavertė) su sujungimu su esama sklende T-1084 (DN800) | 1 vnt. |
| 3 | Elektrifikuota pavara AUMA SA 16.2-F16 su papildomu reduktoriumi GST 30.1 (arba lygiavertė) ir sujungimu su esamomis sklendėmis V-203, V-205 (DN800) | 2 vnt. |
| 4 | Elektrifikuota pavara AUMA SA 25.1-F25 (arba lygiavertė) su sujungimu su esamomis sklendėmis V-200, V-204 (DN500) | 2 vnt. |
| 5 | Elektrifikuota pavara AUMA SA 25.1-F25 (arba lygiavertė) su sujungimu su esama sklende V-16 (DN500) | 1 vnt. |
| 6 | Elektrifikuota pavara AUMA SA 25.1-F25 (arba lygiavertė) su sujungimu su esama sklende Vk-65 (DN400) | 1 vnt. |
| 7 | Elektrifikuota pavara AUMA SA 16.2-F16 su papildomu reduktoriumi GST 30.1 (arba lygiavertė) ir sujungimu su esama sklende T-1091 (DN800) | 1 vnt. |
