MTZ traktorių vairo stiprintuvo tobulinimas ir priežiūra

Hidraulinis vairo stiprintuvas (HVS) yra esminis MTZ traktoriaus mazgas, užtikrinantis lengvesnį ir patogų valdymą. Tinkamas HVS pajungimas ir priežiūra yra būtini norint išvengti problemų ir užtikrinti ilgalaikį sistemos veikimą. Šiame straipsnyje išsamiai aptarsime MTZ hidraulinio vairo pajungimą, schemas, instrukcijas, patarimus ir dažniausiai pasitaikančias problemas, taip pat aptarsime tobulinimo galimybes.

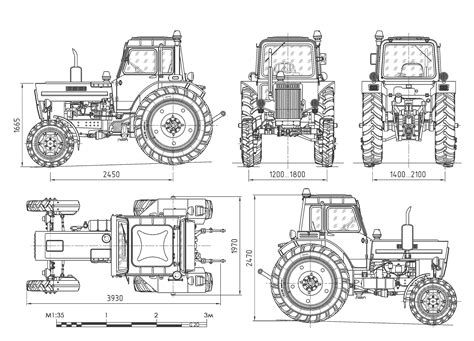

MTZ traktoriaus vairavimo sistemos schema

MTZ traktorių hidraulinio vairo veikimo principas

MTZ traktoriuose dažniausiai naudojamas hidraulinis vairo mechanizmas (hidrostatas). Hidraulinė sistema leidžia sumažinti fizinę vairuotojo jėgą, reikalingą traktoriaus valdymui, ypač dirbant su sunkiasvore įranga ar sudėtingomis sąlygomis.

Hidraulinio vairo sistemos komponentai

Prieš pradedant pajungimo procesą, svarbu suprasti pagrindinius hidraulinio vairo sistemos komponentus:

  • Hidraulinis siurblys (NŠ-10): Sukuria hidraulinį slėgį, reikalingą vairo stiprintuvui veikti. NŠ-10 yra populiarus pasirinkimas MTZ traktoriams. Tai hidraulinio vairo širdis, tiekianti hidraulinį skystį (alyvą) į visą sistemą. Siurblys varomas traktoriaus variklio ir sukuria reikiamą slėgį.
  • Hidraulinis skirstytuvas (hidro paskirstytojas): Nukreipia hidraulinį skystį į atitinkamą cilindro pusę, priklausomai nuo vairuotojo veiksmų. Vairo kolonėlė (dozatorius) atsakinga už hidraulinio skysčio paskirstymą į cilindrą, priklausomai nuo vairuotojo atliekamo vairo pasukimo. Vairo kolonėlė veikia kaip vožtuvas, reguliuojantis skysčio srautą.
  • Hidraulinis cilindras: Pakeičia hidraulinę energiją į mechaninę jėgą, padedančią pasukti priekinius ratus. MTZ 82 traktoriuose dažniausiai naudojami dvipusio veikimo hidrauliniai cilindrai.
  • Tepalo bakas (alyvos bakelis): Tai talpa, kurioje laikomas hidraulinis skystis. Bakelis taip pat atlieka filtravimo funkciją, pašalindamas nešvarumus iš skysčio.
  • Aukšto ir žemo slėgio žarnos (vamzdeliai): Jungia visus sistemos komponentus ir perduoda hidraulinį skystį.
  • Vairo kolonėlė: Valdo hidraulinį skirstytuvą, reaguodama į vairuotojo veiksmus.
  • Filtrai: Valo hidraulinį skystį nuo nešvarumų ir užtikrina sklandų sistemos veikimą.
  • Saugos vožtuvas: Apsaugo sistemą nuo per didelio slėgio.

Veikimo principo apžvalga

Vairuotojas pasuka vairą, kuris per vairo kolonėlę valdo hidraulinio skysčio srautą. Šis skystis patenka į hidraulinį cilindrą, kuris stumia arba traukia stūmoklį. Stūmoklio judėjimas per traukes perduodamas priekiniams ratams, taip keičiant traktoriaus judėjimo kryptį. Hidraulinis siurblys nuolat tiekia hidraulinį skystį į sistemą, palaikydamas reikiamą slėgį. Kai vairas atleidžiamas, kolonėlė grįžta į neutralią padėtį, ir skystis vėl cirkuliuoja į bakelį.

Hidraulinio vairo pajungimas ir instrukcija

Hidraulinio vairo pajungimo schema

Toliau pateikiama tipinė MTZ hidraulinio vairo pajungimo schema. Atkreipkite dėmesį, kad konkreti schema gali šiek tiek skirtis priklausomai nuo MTZ modelio ir HVS tipo.

MTZ traktoriaus hidraulinio vairo pajungimo schema su pažymėtais komponentais

Pagrindiniai schemos elementai:

  • Siurblys (NŠ-10): Pajungiamas prie variklio ir tiekia hidraulinį skystį.
  • Tepalo bakas: Tepalas siurbiamas iš bako.
  • Skirstytuvas: Gauna hidraulinį skystį iš siurblio ir nukreipia jį į hidraulinį cilindrą.
  • Hidraulinis cilindras: Pajungtas prie vairo traukių ir padeda pasukti ratus.
  • Žarnos: Jungia visus komponentus. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.

MTZ hidraulinio vairo pajungimo instrukcija

Ši instrukcija apima pagrindinius hidraulinio vairo pajungimo žingsnius. Prieš pradėdami darbus, įsitikinkite, kad turite reikiamus įrankius ir medžiagas, įskaitant hidraulinį skystį, žarnas, jungtis ir raktus.

  1. Pasiruošimas:
    • Atjunkite akumuliatorių.
    • Patikrinkite, ar visi komponentai yra tvarkingi ir švarūs.
    • Įsitikinkite, kad turite tinkamą hidraulinį skystį.
  2. Siurblio montavimas:
    • Sumontuokite hidraulinį siurblį (NŠ-10) ant variklio pagal gamintojo instrukcijas.
    • Įsitikinkite, kad siurblys tinkamai pritvirtintas.
  3. Skirstytuvo montavimas:
    • Pritvirtinkite hidraulinį skirstytuvą prie traktoriaus rėmo patogioje vietoje.
  4. Cilindro montavimas:
    • Sumontuokite hidraulinį cilindrą ant priekinio tilto ir prijunkite jį prie vairo traukių.
    • Įsitikinkite, kad cilindras juda laisvai ir netrukdo kitiems komponentams.
  5. Žarnų pajungimas:
    • Pajunkite hidraulines žarnas pagal schemą. Svarbu teisingai prijungti aukšto ir žemo slėgio žarnas.
    • Naudokite naujas sandarinimo tarpines, kad išvengtumėte nuotėkio.
  6. Tepalo bako pajungimas:
    • Prijunkite tepalo baką prie siurblio ir skirstytuvo.
  7. Sistemos užpildymas:
    • Užpildykite hidraulinę sistemą hidrauliniu skysčiu pagal gamintojo rekomendacijas.
    • Patikrinkite, ar nėra nuotėkio.
  8. Sistemos nuorinimas:
    • Nuorinkite hidraulinę sistemą, kad pašalintumėte orą. Tai galima padaryti sukant vairą į vieną ir į kitą pusę kelis kartus.
  9. Patikrinimas:
    • Užveskite variklį ir patikrinkite, ar hidraulinis vairo stiprintuvas veikia tinkamai.
    • Patikrinkite, ar nėra nuotėkio.

BMF miško priekabos hidraulinės sistemos apžvalga MTZ traktoriuje [ANGLŲ SUBTITRAI]

Dažniausiai pasitaikančios problemos ir jų šalinimas

MTZ hidraulinio vairo sistemoje gali kilti įvairių problemų, kurios gali paveikti vairo veikimą. Šiame skyriuje aptarsime dažniausiai pasitaikančias problemas, susijusias su MTZ hidrauliniu vairu, ir kaip jas išspręsti.

Sunkus vairas

  • Galimos priežastys: Žemas hidraulinio skysčio lygis, užsikimšęs filtras, pažeistas siurblys, oro patekimas į sistemą, problemos su vairo kolonėle (dozatoriumi), pažeistas hidraulinis cilindras, pažeistos arba užstrigusios vairo traukės, per didelis slėgis padangose.
  • Šalinimo būdai: Patikrinkite ir papildykite hidraulinio skysčio lygį, pakeiskite filtrą, patikrinkite siurblį ir, jei reikia, pakeiskite jį, nuorinkite sistemą, patikrinkite vairo kolonėlę ir cilindrą, pakeiskite pažeistas vairo traukes, sureguliuokite padangų slėgį.

Tepalo putojimas

  • Galimos priežastys: Oro patekimas į sistemą, netinkamas hidraulinis skystis.
  • Šalinimo būdai: Patikrinkite žarnų jungtis dėl sandarumo, nuorinkite sistemą, pakeiskite hidraulinį skystį rekomenduojamu. Ypatingai svarbu atkreipti dėmesį į tinkamą žarnų pajungimą ir naujų manžečių naudojimą po vairo kolonėlės pakeitimo.

Nuotėkis

  • Galimos priežastys: Pažeistos žarnos, susidėvėjusios sandarinimo tarpinės (riebokšliai), pažeisti komponentai, atsilaisvinusios jungtys.
  • Šalinimo būdai: Pakeiskite pažeistas žarnas, sandarinimo tarpines, komponentus. Patikrinkite jungčių sandarumą.

Netolygus vairo veikimas (strigimas)

  • Galimos priežastys: Pažeistas skirstytuvas, oro patekimas į sistemą, sugedusi vairo kolonėlė (dozatorius), pažeistos arba surūdijusios traukės ir šarnyrai, užsikimšę hidrauliniai vamzdeliai.
  • Šalinimo būdai: Patikrinkite skirstytuvą ir, jei reikia, pakeiskite jį, nuorinkite sistemą, patikrinkite ir sutvarkykite traukes bei šarnyrus, išvalykite vamzdelius.

Vairo laisvumas

  • Galimos priežastys: Susidėvėjusios vairo traukių šarnyrai, susidėvėjusios vairo kolonėlės detalės, atsilaisvinę vairo mechanizmo tvirtinimo elementai.
  • Šalinimo būdai: Pakeiskite susidėvėjusias detales, priveržkite tvirtinimo elementus.

Triukšmas vairuojant

  • Galimos priežastys: Žemas hidraulinio skysčio lygis (orą siurbia siurblys), užterštas hidraulinis skystis, susidėvėjęs hidraulinis siurblys, pažeisti hidraulinės žarnos.
  • Šalinimo būdai: Patikrinkite ir papildykite skysčio lygį, pakeiskite skystį ir filtrą, patikrinkite ir, jei reikia, pakeiskite siurblį ar žarnas.

Vairo vibracija

  • Galimos priežastys: Oro patekimas į sistemą, sugedęs vairo siurblys, nesubalansuoti priekiniai ratai.
  • Šalinimo būdai: Nuorinkite sistemą, patikrinkite siurblį, subalansuokite ratus.

Vairo mechanizmo perkaitimas

  • Galimos priežastys: Per didelis krūvis vairo mechanizmui, netinkamas hidraulinis skystis, užsikimšęs hidraulinis aušintuvas (jei toks yra).
  • Šalinimo būdai: Sumažinkite krūvį, naudokite tinkamą skystį, išvalykite aušintuvą.

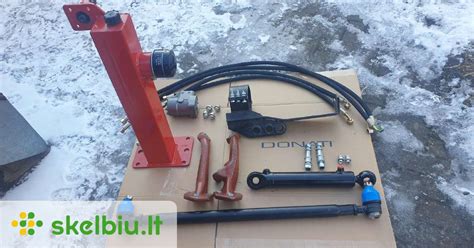

MTZ traktoriaus hidraulinio vairo gedimų pavyzdžiai

MTZ vairo mechanizmo priežiūra ir remontas

Diagnostikos metodai

Norint sėkmingai pašalinti hidraulinio vairo problemas, būtina tiksliai nustatyti gedimo priežastį. Štai keletas diagnostikos metodų:

  • Vizualinė apžiūra: Apžiūrėkite visus hidraulinius komponentus (žarnas, vamzdelius, siurblį, cilindrą, kolonėlę) dėl pažeidimų, nutekėjimų ir kitų akivaizdžių problemų.
  • Alyvos lygio patikrinimas: Patikrinkite alyvos lygį bakelyje. Jei lygis žemas, papildykite ir stebėkite, ar nėra nutekėjimų.
  • Oro pašalinimas iš sistemos: Jei įtariate, kad sistemoje yra oro, atlikite oro pašalinimo procedūrą.
  • Slėgio matavimas: Naudojant manometrą, galima patikrinti slėgį hidraulinėje sistemoje ir nustatyti, ar siurblys generuoja pakankamą slėgį.
  • Komponentų patikrinimas: Atskirus komponentus (siurblį, cilindrą, kolonėlę) galima patikrinti specialiose dirbtuvėse, naudojant specialią įrangą.

Remonto būdai

Hidraulinio vairo remonto būdai priklauso nuo gedimo pobūdžio ir sudėtingumo. Kai kuriuos remonto darbus galima atlikti savarankiškai, o sudėtingesnius darbus rekomenduojama patikėti specialistams.

  • Oro pašalinimas iš sistemos: Pakelkite priekinius traktoriaus ratus nuo žemės. Atidarykite oro išleidimo varžtus ant hidraulinio cilindro. Lėtai sukite vairą iš vienos pusės į kitą, kol iš varžtų pradės tekėti alyva be oro burbuliukų. Užsukite varžtus. Patikrinkite alyvos lygį bakelyje ir, jei reikia, papildykite.
  • Hidraulinių žarnų ir vamzdelių keitimas: Jei žarnos arba vamzdeliai yra pažeisti, juos reikia pakeisti naujais. Pasirinkite tinkamas žarnas ir vamzdelius, atsižvelgdami į slėgį ir temperatūrą.
  • Sandariklių keitimas: Jei pastebėjote alyvos nutekėjimą iš hidraulinių komponentų, greičiausiai reikia pakeisti sandariklius. Atkreipkite dėmesį į sandariklių tipą ir dydį.
  • Vairo siurblio remontas arba keitimas: Jei siurblys sugedęs, jį galima bandyti remontuoti (pakeisti vidines dalis) arba pakeisti nauju. Siurblio remontas reikalauja specialių žinių ir įrankių. Dažniausiai apsimoka siurblį pakeisti nauju arba restauruotu.
  • Vairo kolonėlės (dozatoriaus) remontas arba keitimas: Kolonėlės remontas yra sudėtingas procesas, kurį rekomenduojama patikėti specialistams. Jei kolonėlė labai pažeista, ją geriau pakeisti nauja.
  • Hidraulinio cilindro remontas arba keitimas: Cilindro remontas apima sandariklių keitimą ir kitų pažeidimų šalinimą. Jei cilindras labai pažeistas, jį geriau pakeisti nauju.

Priežiūros patarimai

Reguliari MTZ vairo mechanizmo priežiūra padeda išvengti gedimų ir prailgina jo tarnavimo laiką. Priežiūra apima šiuos veiksmus:

  • Reguliarus hidraulinio skysčio lygio patikrinimas: Patikrinkite hidraulinio skysčio lygį tepalo bakelyje. Jei lygis žemas, papildykite reikiamu kiekiu.
  • Hidraulinio skysčio keitimas: Hidraulinį skystį reikia keisti kas tam tikrą laiką, nurodytą traktoriaus naudojimo instrukcijoje. Senas skystis praranda savo savybes ir gali sukelti gedimus. Naudokite tik rekomenduojamą hidraulinį skystį. Netinkamas tepalas gali pažeisti sistemą.
  • Hidraulinio filtro keitimas: Hidraulinį filtrą reikia keisti reguliariai, kad išvalytumėte skystį nuo nešvarumų. Užsikimšęs filtras gali sumažinti sistemos efektyvumą, hidraulinį slėgį ir sukelti sunkų vairo darbą.
  • Vairo traukių šarnyrų tepimas: Vairo traukių šarnyrus reikia reguliariai tepti, kad jie judėtų lengvai ir netrintųsi. Tepimas padės išvengti korozijos ir užtikrins sklandų vairo pasukimą.
  • Vairo mechanizmo apžiūra: Reguliariai apžiūrėkite vairo mechanizmą, ar nėra tepalo nutekėjimų, atsilaisvinusių tvirtinimo elementų ar kitų gedimų požymių. Reguliariai tikrinkite žarnas dėl pažeidimų. Pažeistos žarnos gali sukelti nuotėkį ir sumažinti sistemos slėgį.
  • Tinkamas traktoriaus naudojimas: Venkite staigių posūkių, perkrovų ir didelių apkrovų vairo mechanizmui, ypač dirbant su sunkiasvore įranga. Tai gali pažeisti hidraulinę sistemą.

Svarbūs patarimai

  • Prieš pradedant bet kokius remonto darbus, atjunkite traktoriaus akumuliatorių.
  • Dirbdami su hidrauline sistema, būkite atsargūs, nes skystis gali būti aukšto slėgio.
  • Naudokite tik kokybiškas atsargines dalis.
  • Jei nesate tikri dėl savo gebėjimų, kreipkitės į profesionalą. Neteisingas pajungimas ar remontas gali pažeisti sistemą ir sukelti rimtų problemų.

MTZ vairo stiprintuvo tobulinimo būdai

MTZ 80 traktoriai, nors ir patikimi bei plačiai naudojami, kartais gali kelti iššūkių dėl savo vairo sistemos. Vairavimas be vairo stiprintuvo gali būti sunkus, ypač atliekant manevrus siaurose erdvėse ar dirbant su sunkiomis priekabomis. Yra keletas būdų, kaip patobulinti MTZ 80 vairo stiprintuvą, siekiant pagerinti valdymą ir padidinti vairuotojo komfortą.

Problemos, susijusios su standartiniu MTZ 80 vairu

  • Didelė jėga reikalinga vairui pasukti: Ypač važiuojant lėtai arba stovint vietoje, vairą pasukti gali būti labai sunku.
  • Lėtas vairo atsakas: Vairo atsakas gali būti lėtas, ypač esant didesniam greičiui.
  • Vairo vibracija: Vairuotojas gali jausti vibraciją per vairą, ypač važiuojant nelygiu paviršiumi.
  • Vairo laisvumas: Dėl nusidėvėjusių dalių vairo mechanizme gali atsirasti laisvumas, kuris sumažina tikslumą ir valdymą.

Vairo stiprintuvo tobulinimo būdai

1. Hidraulinio vairo stiprintuvo (HVS) įrengimas

Tai pats efektyviausias būdas pagerinti valdymą. HVS sumažina jėgą, reikalingą vairui pasukti, ir padidina vairo atsaką. Yra keletas HVS sistemų, skirtų MTZ 80 traktoriams:

  • Pilnas HVS komplektas: Šis komplektas apima visus reikalingus komponentus, įskaitant hidraulinį cilindrą, siurblį, skirstytuvą, žarnas ir tvirtinimo elementus. Tai brangesnis variantas, tačiau jis užtikrina geriausią rezultatą.
  • Dalinis HVS komplektas: Šis komplektas apima tik pagrindinius komponentus, tokius kaip hidraulinis cilindras ir tvirtinimo elementai. Šiuo atveju, kai kuriuos komponentus, tokius kaip siurblys ir skirstytuvas, gali tekti įsigyti atskirai arba naudoti jau esamus.

Renkantis HVS komplektą, svarbu atkreipti dėmesį į hidraulinio cilindro dydį ir siurblio našumą. Cilindras turi būti pakankamai galingas, kad susidorotų su didžiausiomis apkrovomis, o siurblys turi užtikrinti pakankamą alyvos srautą, kad vairo stiprintuvas veiktų efektyviai.

HVS įrengimo žingsniai (apibendrintai):

  1. Paruošimas: Atjunkite akumuliatorių ir išleiskite alyvą iš vairo mechanizmo.
  2. Montavimas: Pritvirtinkite hidraulinį cilindrą prie priekinės ašies ir vairo traukės.
  3. Prijungimas: Prijunkite hidraulines žarnas prie cilindro, siurblio ir skirstytuvo.
  4. Alyvos užpildymas: Užpildykite hidraulinę sistemą alyva ir pašalinkite orą.
  5. Testavimas: Patikrinkite, ar vairo stiprintuvas veikia tinkamai.

Kai kuriuose MTZ modeliuose gali prireikti papildomų modifikacijų montuojant hidraulinį vairą, ypač jei traktorius yra senesnis. Tai gali apimti laikiklių privirinimą cilindrui pritvirtinti.

2. Vairo kolonėlės keitimas

Kitas būdas patobulinti MTZ 80 vairą - pakeisti standartinę vairo kolonėlę į modernesnę, su integruotu hidrauliniu stiprintuvu. Tai gali būti brangesnis variantas, tačiau jis užtikrina geresnį valdymą ir komfortą. Tokios kolonėlės dažnai būna su reguliuojamu vairo kampu, kas leidžia vairuotojui patogiau įsitaisyti. Taip pat galimas MTZ 82 vairo kolonėlės modernizavimas.

3. Vairo mechanizmo restauravimas arba keitimas

Jei vairo mechanizme yra laisvumas arba jis yra susidėvėjęs, jį reikia restauruoti arba pakeisti nauju. Tai padidins vairo tikslumą ir sumažins vibraciją. Restauravimas gali apimti naujų guolių, riebokšlių ir kitų nusidėvėjusių dalių keitimą.
Remonto etapai: Diagnostika, atsarginių dalių paruošimas, remonto darbai, surinkimas, patikrinimas ir reguliavimas, hidraulinės sistemos nuorinimas.

4. Padangų slėgio reguliavimas

Tinkamas padangų slėgis gali turėti didelės įtakos vairo sunkumui. Per mažas slėgis padangose padidina pasipriešinimą riedėjimui, todėl vairą pasukti tampa sunkiau. Patikrinkite padangų slėgį ir pripūskite jas iki rekomenduojamo lygio.

5. Vairo traukės ir šarnyrai

Patikrinkite vairo traukės ir šarnyrus. Jei jie susidėvėję, tai gali turėti įtakos vairo tikslumui ir sunkumui. Reikia pakeisti susidėvėjusias dalis.

6. Priekinės ašies guolių patikrinimas

Susidėvėję priekinės ašies guoliai gali padidinti pasipriešinimą riedėjimui ir padaryti vairavimą sunkesnį. Patikrinkite guolius ir, jei reikia, pakeiskite juos.

Papildomi patarimai, siekiant pagerinti vairavimo komfortą

  • Sėdynės reguliavimas: Tinkamai sureguliuota sėdynė padidina vairuotojo komfortą ir sumažina nuovargį.
  • Vairo rato apdangalas: Minkštas vairo rato apdangalas gali sumažinti vibraciją ir pagerinti sukibimą.
  • Darbo aplinka: Palaikykite tvarką kabinoje, kad netrukdytų daiktai.

Apibendrinimas ir atsargumo priemonės

Patobulinus MTZ 80 vairo stiprintuvą, galima žymiai pagerinti valdymą ir padidinti vairuotojo komfortą. Pasirinktas tobulinimo būdas priklauso nuo jūsų biudžeto ir poreikių. HVS įrengimas yra pats efektyviausias būdas, tačiau yra ir kitų variantų, tokių kaip vairo kolonėlės keitimas ar vairo mechanizmo restauravimas. Svarbu atkreipti dėmesį į visas detales ir laikytis atsargumo priemonių dirbant su hidrauline sistema, arba kreiptis į specialistus.

Atsargumo priemonės dirbant su hidrauline sistema:

  • Niekada neatjunkite hidraulinių žarnų, kai sistema yra veikiama slėgio.
  • Naudokite tik tinkamas hidraulines alyvas.
  • Reguliariai tikrinkite hidraulinės sistemos sandarumą.
