AUX Jungties Integravimas ir Medijos Atkūrimas Volvo V50 Automobilyje

USB, AUX ir iPod laidai veikia kaip sąsajos, skirtos prijungti išorinius daugialypės terpės įrenginius prie automobilio informacinės ir pramogų sistemos. Šie laidai užtikrina garso signalų ar duomenų perdavimą tarp nešiojamų grotuvų ir transporto priemonės garsiakalbių. Dėl nuolatinio naudojimo laidai gali susidėvėti, o jungtys - pažeisti, todėl dažnai atsiranda garso pertrūkių arba visiškai prarandamas ryšys su prijungtu įrenginiu.

Medijos Atkūrimo Galimybės Volvo V50

Prie garso sistemos galima prijungti išorinį garso šaltinį, pavyzdžiui, „iPod®“ arba MP3 grotuvą. Prijungus iPod® arba MP3 grotuvą su įkraunamomis baterijomis prie USB jungties, jis įkraunamas (kai įjungtas degimas arba veikia variklis). Galima kopijuoti muziką iš USB¹ į automobilio standųjį diską (HDD) ir paskui ją iš ten groti. Bazinės informacijos apie atkūrimą ir navigaciją rasite skirsnyje apie tai, kaip valdyti sistemą ir naršyti meniu. Kai kurias funkcijas galima susieti su FAV mygtuku. Susieta funkcija po to suaktyvinama tiesiog spaudžiant FAV mygtuką.

Atkūrimas ir Navigacija

Prie USB jungties prijungtą garso šaltinį galima valdyti automobilio garso valdymo elementais. Įrenginio, prijungto per AUX įvadą automobiliu valdyti negalima. Įprastame garso šaltinio rodinyje pasukite TUNE, kad būtų atverta aplankų struktūra arba paieška kategorijose. Struktūroje naršykite sukdami TUNE, mygtuku OK/MENU pasirinkite aplanką, o atgal struktūroje grįžkite su EXIT. Paspausdami OK/MENU, pradėkite atkurti failą. Baigus groti vieną garso failą, pradedami groti kiti garso failai, esantys tame pačiame aplanke. Baigus groti visus failus aplanke, automatiškai pradedami groti kitame aplanke esantys failai. Yra muzikos paieškos jūsų įrenginiuose parinktis. Paieškos metu peržiūrimi USB, diskas ir paskui standusis diskas.

USB atminties naudojimas

Kad būtų lengviau naudoti USB atminties kaupiklį, jame saugokite tik muzikinius failus. Sistemai reikia daug daugiau laiko įkelti laikmeną, kurioje yra kitokie, o ne suderinami muzikiniai failai. Pastaba: Sistema gali leisti mobiliąją mediją, derančią su USB 2.0 ir FAT32 failų sistema. Pastaba: Naudojant ilgesnio modelio USB atmintuką, rekomenduojama naudoti USB adapterio kabelį. Taip išvengsite USB įvado ir prijungto USB atminties kaupiklio mechaninio dėvėjimosi.

Techninės specifikacijos

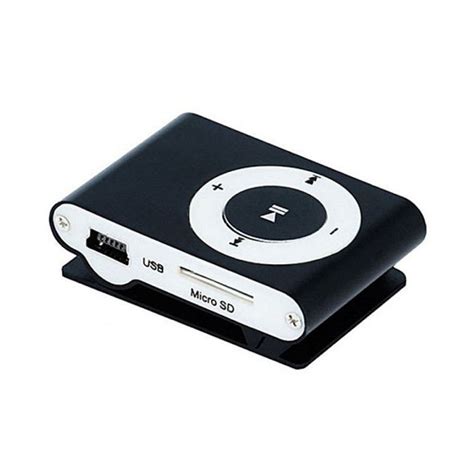

MP3 grotuvai ir iPod®

Daugelyje MP3 grotuvų yra sava įrašų sistemos, kurios netinka šiai garso sistemai. Kad MP3 grotuvą būtų galima naudoti su šia sistema, turi būti nustatytas jo USB Removable device/Mass Storage Device režimas. Pastaba: Sistema iš „iPod®“ gali groti tik garso failus.

AUX Jungties Įrengimas Volvo V50 (2005 m. modelis)

Šiame vadove aprašoma, kaip įdiegti AUX jungtį jūsų Volvo V50 automobilyje, pagamintame 2005 m. Šis modifikavimas leis jums mėgautis aukštos kokybės garsu iš savo išorinių garso įrenginių. Svarbu pažymėti, kad atlikus šią modifikaciją gali būti prarasta galimybė keisti automobilio nustatymų meniu parinktis per radijo sąsają. Nustatymai, kuriuos galima konfigūruoti per radijo meniu (pvz., šviesų mirksėjimas užrakinant, laikmatis saugos žibintams ir pan.), liks tokie, kokie buvo nustatyti prieš modifikaciją.

Šis metodas buvo sėkmingai išbandytas su automobiliais, turinčiais „premium sound“ garso sistemą. Nėra patvirtinta, ar šią modifikaciją galima atlikti automobiliuose be „premium sound“ sistemos. Jei turite automobilį be šios sistemos, galite pabandyti išimti savo garso modulį ir patikrinti jo detalės numerį, kad padėtumėte nustatyti suderinamumą.

Reikalingos dalys ir įrankiai

Dalys

• Integruotas garso modulis (IAM): Detalės numeris 30732669 arba 31210418. Tai yra grotuvo dalis, kurioje bus prijungtas AUX laidas. Šis modulis apdoroja AUX signalą.
• Informacijos ir pramogų valdymo modulis (ICM): Detalės numeris 30737809. Tai yra ekranas. Šis modulis gali būti iš donorinio automobilio be „premium sound“ sistemos (bet kokio 2007 m. modelio). Ekranas veiks tinkamai.
• 3.5 mm AUX kabelis arba automobilinis laidas.
• Laidų jungtis, jungiama prie CD grotuvo: Šioje jungtyje bus laidai AUX signalui įvesti į jūsų esamą laidų sistemą.
• Laikymo dėžė „už krioklio“ su AUX jungtimi: Ši dėžė gali būti nepakeičiama su 2006 m. modeliais. AUX lizdas išsiima ir gali būti sumontuotas bet kurioje kitoje vietoje.
• „Mode“ mygtukas: Paimtas iš automobilio su AUX jungtimi (iš viršutinės dešinės pusės).

Įrankiai

Taip pat prireiks įvairių įrankių, įskaitant atsuktuvus (plokščia galvute ir Torx), replės, lituoklį ir susitraukiančias movas. Užtrauktukai (zip ties) padės sutvarkyti laidus.

Montavimo Instrukcijos

1. Paruošimas ir laidų išėmimas

1. Atidarykite saugojimo vietą ir išimkite AUX jungtį.
2. Ant laidų jungties, jungiančios prie CD grotuvo, nuimkite raudoną laikiklį.
3. Identifikuokite ir išimkite tris svarbius kontaktus: 7 (AUX dešinysis kanalas), 9 (AUX kairysis kanalas) ir 14 (įžeminimas).
4. Šių laidų spalvos turėtų atitikti AUX jungties laidų spalvas.
5. Nuo laidų jungties galinės pusės, kur įkišami kontaktai, nuimkite pilką plastikinį spaustuką.
6. Atsargiai išimkite kontaktus iš jungties. Galite sulaužyti plastikinį spaustuką, kad lengviau pasiektumėte kontaktus.

2. AUX laido paruošimas

1. Pritvirtinkite tris laidus prie gamyklinės AUX jungties.
2. Naudokite tinkamo storio laidus, kad atitiktų signalo kokybę.
3. Visus sujungimus (dešinįjį, kairįjį kanalus ir įžeminimą) kruopščiai nuluptais, susuktais ir lituotais laidais sutvirtinkite susitraukiančiomis movomis.
4. Naudokite užtrauktukus (zip ties), kad laidai būtų tvarkingai sujungti ir nesusipainiotų.

3. Automobilio interjero išmontavimas

Norint prieiti prie reikiamų komponentų, reikės išmontuoti kelias automobilio interjero dalis:

1. Atsargiai išimkite ICM (ekrano modulį), atrakindami du fiksavimo spaustukus iš abiejų pusių arba viršaus.
2. Atsukite keturis Torx varžtus, laikančius „vandens krioklio“ apdailą.
3. Atsukite du Torx varžtus, laikančius CD grotuvą, ir atsargiai ištraukite grotuvą.

4. Laidinio sujungimo ir surinkimo darbai

1. Raskite CD grotuvo laidų jungtį, kurią ką tik atjungėte.
2. Įkiškite paruoštus AUX laidų kontaktus (7, 9 ir 14) į tinkamas vietas jūsų naujame laidų jungties adapteryje. Jie turėtų „užsifiksuoti“ su spragtelėjimu.
3. Visas laidų jungtis prijunkite atgal prie CD grotuvo ir ICM ekrano.
4. Įjunkite automobilį ir paspauskite „CD“ mygtuką. Jūs turėtumėte pamatyti naują AUX pasirinktį garso meniu.
5. Nuveskite AUX laidą į pasirinktą vietą. Galite jį išvesti kartu su laidais už „vandens krioklio“ apdailos, arba į daiktadėžę, lubų apšvietimo zoną ar bagažinę - svarbiausia, kad jūsų pagamintas jungties laidas būtų pakankamai ilgas.
6. Jei AUX laidą vedate per bagažinę, gali tekti šiek tiek įpjauti plastikinę apdailą, kad laidas tilptų be įtampos.

Išvados

Atlikus šiuos veiksmus, jūsų Volvo V50 turės AUX jungtį, leidžiančią klausytis muzikos iš bet kurio išorinio garso šaltinio.
