Automobilio generatoriaus prijungimo schema

Automobilio generatorius yra gyvybiškai svarbus komponentas, užtikrinantis elektros energijos tiekimą automobilio sistemoms ir akumuliatoriaus įkrovimą. Šiandien kalbėsime apie automobilio generatoriaus pajungimo schemą. Tai nėra labai sudėtinga, bet reikia suprasti keletą dalykų. Netinkamas generatoriaus prijungimas gali sukelti rimtų problemų, pradedant nuo akumuliatoriaus išsikrovimo ir baigiant elektros sistemų gedimais ar net gaisru. Todėl labai svarbu suprasti generatoriaus prijungimo schemą ir žinoti, kaip teisingai jį prijungti. Šiame straipsnyje išsamiai aptarsime automobilio generatoriaus pajungimo schemas, pateiksime žingsnis po žingsnio instrukcijas ir įspėsime apie dažniausiai pasitaikančias klaidas, kurių reikia vengti.

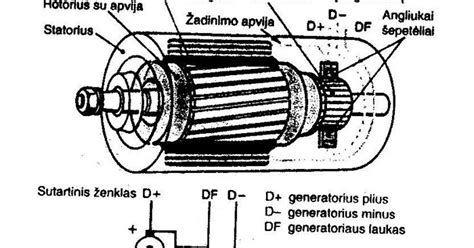

Automobilio generatoriaus pjūvio schema su pagrindiniais komponentais

Kas yra automobilio generatorius ir kodėl jis svarbus?

Automobilio generatorius yra kaip mažas elektros generatorius, kuris mechaninę energiją (sukimosi), gaunamą iš variklio, paverčia elektros energija. Ši elektros energija naudojama jūsų automobilio šviesoms, radijui, langų kėlimui ir kitiems dalykams. Taip pat generatorius įkrauna jūsų automobilio akumuliatorių.

Generatorius atlieka keletą pagrindinių funkcijų:

  • Elektros energijos tiekimas: Generuoja elektros energiją, reikalingą automobilio elektros sistemoms, tokioms kaip žibintai, radijas, ventiliatorius ir kt., veikti.
  • Akumuliatoriaus įkrovimas: Palaiko akumuliatoriaus įkrovą, užtikrindamas, kad automobilis galėtų būti užvestas.

Be generatoriaus, automobilis galėtų veikti tik tol, kol akumuliatorius yra įkrautas. Kai akumuliatorius išsikrauna, automobilis negalės užsivesti, o elektros sistemos neveiks.

Pagrindiniai generatoriaus komponentai

Norint suprasti generatoriaus pajungimo schemą, svarbu žinoti pagrindinius jo komponentus:

  • Statorius: Statorius yra fiksuota generatoriaus dalis, sudaryta iš apvijų, kuriose indukuojama elektros srovė.
  • Rotorius: Rotorius yra besisukanti generatoriaus dalis, kurią suka variklio diržas. Rotorius sukuria magnetinį lauką, kuris indukuoja srovę statoriuje.
  • Diodų tiltas (Lygintuvas): Diodų tiltas konvertuoja kintamąją srovę (AC), generuojamą statoriuje, į nuolatinę srovę (DC), kuri yra reikalinga automobilio elektros sistemoms ir akumuliatoriui.
  • Įtampos reguliatorius: Įtampos reguliatorius palaiko pastovią išėjimo įtampą, nepriklausomai nuo variklio sūkių skaičiaus ar apkrovos.
  • Gnybtai (Jungtys): Generatorius turi kelis gnybtus, skirtus prijungti prie automobilio elektros sistemos. Dažniausiai pasitaikantys gnybtai yra B+, D+, D-, W, ir kt.
  • Šepetėliai: Užtikrina elektros kontaktą tarp rotoriaus ir įtampos reguliatoriaus.

Varikliui veikiant, diržas suka generatoriaus rotorių. Rotoriui sukantis, jo magnetinis laukas indukuoja elektros srovę statoruje. Ši srovė yra kintamoji, todėl ji keliauja per lygintuvą, kuris ją konvertuoja į nuolatinę. Įtampos reguliatorius palaiko pastovią įtampą, kad apsaugotų automobilio elektros prietaisus.

Generatoriaus prijungimo schemos

Yra kelios skirtingos generatoriaus pajungimo schemos, priklausomai nuo generatoriaus tipo ir automobilio elektros sistemos. Tačiau pagrindiniai principai yra panašūs. Aptarsime dažniausiai pasitaikančias schemas:

Standartinė generatoriaus pajungimo schema

Ši schema yra pati paprasčiausia ir dažniausiai naudojama. Generatorius prijungtas prie akumuliatoriaus ir jūsų automobilio elektros sistemos. Generatorius turi keletą gnybtų (laidų jungčių). Šie gnybtai yra pažymėti raidėmis ir skaičiais. Tikslūs gnybtų pavadinimai ir jų funkcijos gali skirtis priklausomai nuo automobilio modelio. Norėdami būti tikri, patikrinkite automobilio naudojimo instrukcijas arba pasikonsultuokite su automobilių mechaniku.

  • B+ (Akumuliatorius): Šis gnybtas yra prijungtas tiesiai prie akumuliatoriaus teigiamo (+) poliaus. Tai yra pagrindinis generatoriaus išėjimas, per kurį tiekiama elektros energija automobiliui ir įkraunamas akumuliatorius. Paprastai prie šio gnybto jungiamas storas laidas.
  • D+ (Žadinimas/Indikatorius): Šis gnybtas yra prijungtas prie įspėjamojo akumuliatoriaus įkrovimo lemputės prietaisų skydelyje. Kai variklis neužvestas, per šį gnybtą teka srovė, įžiebianti lemputę. Užvedus variklį, generatorius pradeda generuoti įtampą, kuri panaikina įspėjamąją lemputę. Šis gnybtas taip pat naudojamas generatoriaus žadinimui. Pavyzdžiui, T-40M, AM elektros schemoje, generatoriaus D gnybto laidas, jungiasi su kontroline krovimo lempute. Traktoriaus T-25 generatorius G466 turi du kontaktus "D" ir "+". Kiek išsiaiškinta, jokių rėlių papildomai nereikia, viskas yra generatoriaus viduje.
  • D- (Žemė): Šis gnybtas yra prijungtas prie automobilio kėbulo (žemės). Tai yra generatoriaus neigiamas (-) polius. B gnybtas yra prijungtas prie akumuliatoriaus minusinės (-) polių.

Generatoriaus pajungimo schema su išoriniu įtampos reguliatoriumi

Kai kurie senesni automobiliai naudoja generatorius su išoriniu įtampos reguliatoriumi. Šiuo atveju, generatorius turi papildomus gnybtus, skirtus prijungti prie reguliatoriaus.

  • B+ (Akumuliatorius): Kaip ir standartinėje schemoje, šis gnybtas yra prijungtas prie akumuliatoriaus teigiamo (+) poliaus.
  • F (Laukas): Šis gnybtas yra prijungtas prie išorinio įtampos reguliatoriaus. Reguliatorius kontroliuoja srovę, tiekiamą į generatoriaus rotorių, taip reguliuodamas išėjimo įtampą.
  • E (Žemė): Šis gnybtas yra prijungtas prie automobilio kėbulo (žemės).
  • IGN (Uždegimas): Šis gnybtas yra prijungtas prie uždegimo grandinės. Kai uždegimas įjungtas, reguliatorius pradeda veikti.

Generatoriaus pajungimo schema su valdymo bloku (ECU)

Šiuolaikiniuose automobiliuose generatoriaus veikimą dažnai kontroliuoja variklio valdymo blokas (ECU). Šiuo atveju, generatorius turi gnybtą, skirtą prijungti prie ECU.

  • B+ (Akumuliatorius): Kaip ir anksčiau, šis gnybtas yra prijungtas prie akumuliatoriaus teigiamo (+) poliaus.
  • COM (Komunikacija): Šis gnybtas yra prijungtas prie ECU. ECU naudojamas reguliuoti generatoriaus išėjimo įtampą ir stebėti jo veikimą.
  • L (Lemputė): Šis gnybtas yra prijungtas prie įspėjamojo akumuliatoriaus įkrovimo lemputės prietaisų skydelyje.

TECHNINĖ B kategorija #Variklis #sankaba #Generatorius #Starteris #Aušinimo #Elektros sistema

Žingsnis po žingsnio instrukcijos: kaip teisingai prijungti genereratorių

Prieš pradedant prijungti generatorių, svarbu laikytis saugos priemonių:

  • Atjunkite akumuliatorių: Prieš atliekant bet kokius elektros darbus automobilyje, atjunkite akumuliatoriaus neigiamą (-) gnybtą. Tai apsaugos nuo trumpųjų jungimų ir elektros smūgio. Atsukite neigiamą akumuliatoriaus gnybtą (paprastai pažymėtą "-") ir atitraukite jį nuo akumuliatoriaus. Tai nutrauks grandinę ir užtikrins, kad elektra nebūtų tiekiama į automobilio sistemą.
  • Naudokite tinkamus įrankius: Naudokite tinkamus įrankius, tokius kaip veržliarakčiai, replės ir multimetras. Naudokite izoliuotus įrankius, kad apsisaugotumėte nuo elektros smūgio.
  • Laikykitės schemos: Visada vadovaukitės konkretaus generatoriaus ir automobilio elektros sistemos schema.
  • Dirbkite gerai apšviestoje vietoje: Užtikrinkite, kad dirbate gerai apšviestoje vietoje, kad aiškiai matytumėte, ką darote.

Štai žingsnis po žingsnio instrukcijos, kaip prijungti generatorių:

  1. Identifikuokite gnybtus: Atidžiai apžiūrėkite generatoriaus gnybtus ir identifikuokite juos pagal žymėjimus (B+, D+, D-, F, E, COM, L ir kt.). Jei nesate tikri, pasikonsultuokite su generatoriaus schema arba gamintojo instrukcijomis. Netinkamas prijungimas gali sugadinti generatorių arba automobilio elektros sistemą.
  2. Prijunkite teigiamą laidą (B+): Prijunkite storą raudoną laidą nuo teigiamo akumuliatoriaus gnybto prie B+ (arba BAT) generatoriaus gnybto. Šis laidas tiekia energiją iš generatoriaus į akumuliatorių ir automobilio elektros sistemą. Įsitikinkite, kad laidas yra tinkamo storio, kad atlaikytų srovę. Per plonas laidas gali perkaisti ir sukelti gaisrą. Jungtis turi būti tvirta ir saugi.
  3. Prijunkite uždegimo laidą (D+ arba L): Prijunkite laidą nuo D+ (arba L) gnybto prie įspėjamojo akumuliatoriaus įkrovimo lemputės prietaisų skydelyje arba nuo uždegimo grandinės prie D+ (arba IG) generatoriaus gnybto. Šis laidas aktyvuoja generatorių, kai įjungiamas degimas. Tai leidžia generatoriui pradėti generuoti elektros energiją, kai variklis veikia. Šis laidas paprastai yra plonesnis nei teigiamas laidas. Jei nežinote, kuris laidas yra uždegimo laidas, patikrinkite automobilio elektros schemą.
  4. Prijunkite įžeminimo laidą (D- arba E, COM): Prijunkite laidą nuo D- (arba E) gnybto arba nuo COM (arba GND) generatoriaus gnybto prie automobilio kėbulo (žemės). Tai užtikrina gerą įžeminimą generatoriui. Geras įžeminimas yra būtinas tinkamam generatoriaus veikimui ir apsaugo nuo elektros problemų. Įsitikinkite, kad įžeminimo laidas yra patikimai pritvirtintas prie automobilio kėbulo, kad būtų užtikrintas geras kontaktas.
  5. Prijunkite F (jei yra) gnybtą: Jei generatorius turi F gnybtą, prijunkite jį prie išorinio įtampos reguliatoriaus. Jei generatorius turi atskirą įtampos reguliatorių, prijunkite laidą nuo įtampos reguliatoriaus prie DF (arba F) generatoriaus gnybto. Šis laidas leidžia įtampos reguliatoriui valdyti generatoriaus išėjimo įtampą. Daugelis modernių generatorių turi integruotus įtampos reguliatorius, todėl šio gnybto prijungti nereikia.
  6. Prijunkite COM (jei yra) gnybtą: Jei generatorius turi COM gnybtą, prijunkite jį prie variklio valdymo bloko (ECU).
  7. Patikrinkite jungtis: Kai visi laidai yra prijungti prie generatoriaus, įsitikinkite, kad visos jungtys yra tvirtos ir saugios.
  8. Prijunkite akumuliatorių: Vėl prijunkite akumuliatoriaus neigiamą (-) gnybtą. Įsitikinkite, kad gnybtas yra tvirtai pritvirtintas.
  9. Patikrinkite veikimą: Užveskite variklį ir patikrinkite, ar įspėjamoji akumuliatoriaus įkrovimo lemputė užgęsta. Naudokite multimetrą, kad pamatuotumėte įtampą prie akumuliatoriaus gnybtų. Įtampa turėtų būti maždaug 13.5-14.5 voltų, kai variklis veikia. Ji turėtų būti apie 13.8-14.4 voltų. Jei įtampa yra per maža arba per didelė, tai gali reikšti, kad generatorius veikia netinkamai arba kad įtampos reguliatorius yra sugedęs.
Elektros schema su generatoriaus prijungimo detalėmis

Dažniausiai pasitaikančios klaidos ir kaip jų išvengti

Prijungiant generatorių, svarbu vengti šių dažniausiai pasitaikančių klaidų:

  • Netinkamas poliškumas/gnybtų prijungimas: Prijungus B+ gnybtą prie akumuliatoriaus neigiamo (-) poliaus, o D- gnybtą prie teigiamo (+) poliaus, galite sugadinti generatorių ir automobilio elektros sistemą. Tai yra viena iš dažniausių klaidų. Visada atidžiai patikrinkite poliškumą ir generatoriaus schemą prieš prijungdami laidus.
  • Laisvos jungtys: Laisvos jungtys gali sukelti įtampos kritimus, perkaitimą ir galiausiai sugadinti generatorių. Įsitikinkite, kad visos jungtys yra tvirtos ir saugios.
  • Netinkamas laidų dydis: Naudojant per plonus laidus, jie gali perkaisti ir sukelti gaisrą. Naudokite tinkamo dydžio laidus, atsižvelgiant į generatoriaus srovės stiprumą.
  • Ignoruojant schemą: Ignoruojant generatoriaus schemą, galite prijungti laidus neteisingai ir sugadinti generatorių ar automobilio elektros sistemą. Visada vadovaukitės schema.
  • Neatjungus akumuliatoriaus: Neatjungus akumuliatoriaus prieš pradedant darbus, galite sukelti trumpąjį jungimą ir elektros smūgį.

Svarbu: Jei nesate tikri, kaip prijungti generatorių, kreipkitės į automobilių mechaniką arba kvalifikuotą automobilių elektriką.

Papildomi patarimai ir generatoriaus priežiūra

Norint užtikrinti ilgą ir patikimą generatoriaus tarnavimo laiką, svarbu tinkamai jį prižiūrėti. Štai keletas patarimų:

  • Patikrinkite diržo įtempimą: Generatoriaus diržas turi būti tinkamai įtemptas. Per silpnai įtemptas diržas gali slysti ir sumažinti generatoriaus efektyvumą. Per stipriai įtemptas diržas gali pažeisti generatoriaus guolius. Reguliariai tikrinkite, ar generatoriaus diržas nėra susidėvėjęs arba įtrūkęs. Jei reikia, pakeiskite diržą.
  • Patikrinkite generatoriaus būklę: Prieš prijungdami generatorių, patikrinkite jo būklę. Ar nėra pažeidimų, korozijos ar kitų problemų. Jei generatorius yra pažeistas, jį reikia pakeisti.
  • Naudokite apsauginius akinius: Dirbant su elektros sistemomis, visada naudokite apsauginius akinius, kad apsaugotumėte akis nuo kibirkščių ir kitų pavojų.
  • Patikrinkite laidų jungtis: Patikrinkite, ar laidų jungtys yra švarios ir tvirtos. Jei reikia, nuvalykite arba priveržkite jungtis.
  • Apsaugokite generatorių nuo drėgmės: Stenkitės apsaugoti generatorių nuo drėgmės ir purvo. Drėgmė gali sukelti koroziją ir pažeisti generatorių.
  • Pasikonsultuokite su specialistu: Jei nesate tikri, kaip prijungti generatorių, pasikonsultuokite su kvalifikuotu automobilių elektriku.
  • Patarimai pradedantiesiems: Jei esate pradedantysis ir niekada anksčiau neprijungėte generatoriaus, štai keletas patarimų:
    • Prieš pradedant, atidžiai perskaitykite instrukcijas: Perskaitykite generatoriaus gamintojo instrukcijas ir automobilio elektros schemą.
    • Dirbkite lėtai ir atidžiai: Neskubėkite ir atidžiai atlikite kiekvieną žingsnį.
    • Nufotografuokite prieš atjungiant: Prieš atjungiant seną generatorių, nufotografuokite laidų išdėstymą, kad būtų lengviau prijungti naują generatorių.
    • Pasikonsultuokite su specialistu: Jei turite klausimų, pasikonsultuokite su kvalifikuotu mechaniku.

Generatoriaus gedimų diagnostika

Jei generatorius neveikia tinkamai, svarbu nustatyti gedimo priežastį. Dažniausiai pasitaikantys generatoriaus gedimai ir požymiai:

  • Išsikrovęs akumuliatorius: Jei akumuliatorius nuolat išsikrauna, tai gali reikšti, kad generatorius nepakankamai įkrauna akumuliatorių arba tai yra generatoriaus gedimas.
  • Įspėjamoji lemputė: Jei įspėjamoji akumuliatoriaus įkrovimo lemputė nuolat dega, tai gali reikšti generatoriaus gedimą.
  • Žema išėjimo įtampa: Jei generatoriaus išėjimo įtampa yra per žema, tai gali būti diodų tilto arba įtampos reguliatoriaus gedimas.
  • Triukšmas: Jei generatorius skleidžia neįprastą triukšmą (pvz., cypimas arba ūžimas), tai gali būti guolių gedimas.
  • Silpnas apšvietimas: Jei automobilio žibintai yra silpni, tai gali reikšti, kad generatorius nepakankamai tiekia elektros energijos.

Norėdami diagnozuoti generatoriaus gedimą, galite naudoti multimetrą, kad patikrintumėte išėjimo įtampą, diodų tilto ir įtampos reguliatoriaus veikimą. Jei nesate tikri, kaip atlikti diagnostiką, pasikonsultuokite su specialistu.

Alternatyvūs generatoriaus prijungimo būdai

Kartais, priklausomai nuo automobilio ar generatoriaus specifikos, gali būti reikalingi alternatyvūs prijungimo būdai. Pavyzdžiui, senesniuose automobiliuose gali būti naudojami generatoriai su išoriniu įtampos reguliatoriumi, kuriems reikia skirtingos prijungimo schemos. Taip pat gali būti atvejų, kai reikia prijungti generatorių prie nestandartinės elektros sistemos. Visada pasitarkite su automobilio elektros schema arba specialistu, jei nesate tikri dėl tinkamo prijungimo būdo.

Norint saugiai naudoti generatorių kaip atsarginį elektros šaltinį, būtina tinkamai pritaikyti esamą elektros skydą. Tiesiog įjungti generatorių į rozetę yra pavojinga ir neteisėta - reikia profesionalaus sprendimo, kuris užtikrintų saugų perjungimą tarp tinklo elektros ir generatoriaus. Šį darbą turi atlikti kvalifikuotas elektrikas. Elektros generatorių jungti su visos patalpos vidaus elektros tinklu galima tik įsirengiant stacionarią jungtį ir priemones, kurios užtikrina, jog generatoriaus generuojama įtampa nebūtų perduota į ESO elektros tinklus, dėl ko kiltų didelė rizika žmonių gyvybei ir sveikatai, ar būtų sugadinti jūsų prietaisai, generatorius ar padaryta kita žala. Šį darbą patikėkite atlikti tik kvalifikuotiems specialistams.

Įsivertinkite, ar visus, ar tik keletą savo turimų elektros prietaisų norėsite laikinai prijungti prie elektros generatorių tuo metu, kai bus nutrauktas nuolatinis elektros energijos tiekimas iš ESO tinklo. Atkreipkite dėmesį ir į atvado tipą: vienfazis ar trifazis. Pageidautina, jog generatorius būtų tokio paties tipo kaip ir įvadas, t.y., vienfazis arba trifazis, kad laikinas elektros energijos tiekimas iš kilnojamo elektros generatoriaus būtų optimalus galios ir sąnaudų atžvilgiu, bei būtų nesudėtingas jūsų pasirinktų prietaisų prijungimas prie elektros generatoriaus. Atkreipkite dėmesį, kad trifaziuose generatoriuose nurodoma bendra trijų fazių galia. Dėl to jungiant vienfazius imtuvus reikia įvertinti maksimalią vienos fazės leistiną apkrovos galią. Savo leistiną naudoti galią bei įvado tipą galite pasitikslinti prisijungę prie ESO savitarnos. Pasirinkus mažesnės galios generatorių nei įvadas iš ESO, tam tikrų elektros prietaisų (elektros viryklė, elektrinis vandens šildytuvas, šilumos siurblys ir pan.), kurių galios poreikis yra didelis, dirbant elektros generatoriui negalėsite naudoti vienu metu. Tačiau, minimaliems poreikiams patenkinti pakanka vienfazio 3 kW galios kilnojamo elektros generatoriaus. Nesirinkite mažesnės galios generatoriaus, nei vienu metu norimų prijungti prietaisų bendra galia. Taip pat svarbu, kad kilnojamas generatorius būtų pastatytas pagal generatoriaus instrukcijoje nurodytas sąlygas, eksploatavimui atitinkančioje ir/ar pritaikytoje vietoje.

Įsivertinę, kokios galios ir tipo (vienfazio / trifazio) generatoriaus jums reikės, pasirūpinkite generatoriaus nuoma ar įsigijimu. Nuomos ar įsigijimo vietoje pasirūpinkite taip pat ir būtina jungtimi, kuria sujungsite generatorių su elektros prietaisais. Įprastai, generatorių nuomos ar pardavimo vietose gausite papildomos profesionalios konsultacijos dėl nuomojamo /ar įsigyjamo generatoriaus naudojimo ir reikiamos jungties įsigijimo. Pasirūpinkite, kad su įrenginiu būtų pateikiama ir aiški generatoriaus naudojimo instrukcija.

Planuojant generatoriaus įsirengimą ilgalaikiam naudojimui, rekomenduojame darbą patikėti reikiamą kvalifikaciją turinčioms įmonėms, kurios parinks geriausią generatoriaus prijungimo prie namo vidaus elektros sistemos vietą, taip pat įrengs reikiamą rankinio ar automatinio valdymo įrangą, kuri sudarys saugias sąlygas naudotis generatoriumi. Netinkamai prijungtas generatorius gali sugadinti elektros prietaisus ar padaryti kitą žalą Jūsų turtui. Įmonių sąrašą, su kuriomis ESO bendradarbiauja ir vykdo elektros tinklų įrengimo projektus, rasite čia, bet galite pasirinkti bet kurią kitą reikiamą kvalifikaciją turinčią įmonę. Atlikus generatoriaus prijungimą, naudokite (paleiskite, stebėkite veikimą, išjunkite) generatorių pagal jo instrukciją. Pažymima, kad laikotarpiu, kuriuo naudositės generatoriumi, Bendrovė neatsako už tiekiamos elektros energijos kokybę, rekomenduojama stebėti prijungtų įrenginių darbą ir pastebėjus neįprastą jų veikimą atjungti nuo generatoriaus, taip išvengiant galimo įrenginių sugadinimo. Atsiradus galimybei naudotis elektra iš ESO tinklo, laikykitės įmonės, įrengusios generatoriaus prijungimo vietą ir generatoriaus pateiktomis instrukcijomis. Už sprendimą įsirengti rezervinį elektros energijos šaltinį būsite atsakingi Jūs (ESO informuoti papildomai nereikia), todėl atsakomybė už tinkamą jo eksploatavimą, priežiūrą taip pat yra Jūsų atsakomybėje.
