Elektros instaliacijos laidų spalvos yra standartizuota sistema, naudojama elektros instaliacijoje, siekiant nurodyti laidų paskirtis ir įtampas. Ši sistema yra gyvybiškai svarbi užtikrinant saugumą, efektyvumą ir atitiktį teisiniams reikalavimams. Vienfazius ir trifazius elektros tinklus lengviau įrengti, jei laidai tiesiami įvairiaspalviais laidais.
Elektros Laidų Spalvų Kodų Svarba ir Bendrieji Principai
Spalvų Kodų Svarba
- Saugumas: Spalvos leidžia elektrikams ir technikams lengvai atpažinti, kurie laidai yra „karšti“, neutralūs ar įžeminti, sumažinant elektros smūgio riziką.
- Gedimų šalinimo efektyvumas: Jei kyla elektros problemų, spalvomis pažymėti laidai leidžia techninės priežiūros darbuotojams greitai nustatyti ir išspręsti problemas.
- Teisinės atitikties užtikrinimas: Daugelyje šalių yra reglamentai, reikalaujantys specifinių elektros laidų spalvų kodų gyvenamuosiuose ir komerciniuose pastatuose.
- Suderinamumas ir standartizavimas: Naudojant standartizuotus spalvų kodus, elektrikai ir rangovai dirbdami kartu gali lengvai suprasti sistemos struktūrą.
- Žmogiškųjų klaidų mažinimas: Intuityvus spalvų kodavimas sumažina klaidų tikimybę atliekant elektros darbus.
- Palengvintas darbas tarptautiniu mastu: Kadangi daugelis šalių laikosi panašių spalvų kodų, elektrikams lengviau dirbti tarptautiniu mastu arba tvarkant importuotą įrangą.
- Mokymai ir švietimas: Spalvų kodai padeda naujiems technikams intuityviai suprasti elektros sistemas ir sumažina mokymosi laiką.
Pagrindinės Elektros Instaliacijos Laidų Spalvos ir Jų Paskirtis
Elektros instaliacijoje naudojamos įvairios spalvos, kurių kiekviena turi savo paskirtį:
- Juodi laidai: Paprastai naudojami kaip „karšti“ arba aktyvūs laidai elektros grandinėse. Jie perneša elektros srovę nuo energijos šaltinio iki prietaiso ar apkrovos.
- Raudoni laidai: Taip pat nurodo „karštus“ arba aktyvius laidus elektros sistemose. Jie dažnai naudojami, kai reikia kelių grandinių ar jungiklių.
- Balti arba pilki laidai: Dažniausiai naudojami kaip neutralūs laidai. Jie užbaigia grandinę ir perneša grįžtamąją srovę nuo apkrovos atgal į energijos šaltinį.
- Vario laidai: Naudojami įžeminimui elektros sistemose. Jie užtikrina saugų kelią elektros srovei nutekėti gedimo ar elektros impulso atveju.
- Mėlyni ir geltoni laidai: Paprastai naudojami žemos įtampos pritaikymuose. Mėlyni laidai dažnai naudojami apšvietimo valdymo sistemose, pvz., naudojant šviesos reguliatorius.
- Žaliai geltona: Įžeminimo laidas.
Trijų Fazių Elektros Sistemos Laidų Kodavimas
Trijų fazių elektros sistemos, dažnai naudojamos didelėse komercinėse ir pramoninėse patalpose, reikalauja teisingo laidų identifikavimo siekiant išlaikyti sistemos vientisumą, saugumą ir funkcionalumą. Standartiniai spalviniai kodai padeda identifikuoti skirtingas fazes ir užtikrinti teisingą jų sujungimą.
- 1 fazė - Juoda: Ši spalva reiškia pirmą fazę, naudojamą srovės pernešimui.
- 2 fazė - Raudona: Antrą fazę, kuri taip pat yra aktyvi, dažniausiai žymi raudona spalva.
- 3 fazė - Mėlyna: Trečią fazę žymi mėlyna spalva.
- Neutralus - Baltas arba pilkas: Trijų fazių sistemose neutralus laidas veikia kaip grįžtamojo srovės kelias ir paprastai yra baltos arba pilkos spalvos.
- Įžeminimas - Žalias, žalias su geltona juostele arba varinis: Įžeminimo laidai bet kurioje elektros sistemoje, įskaitant trijų fazių sistemas, yra itin svarbūs saugumui. Jie apsaugo nuo elektros smūgio, suteikdami kelią elektros srovei į žemę.

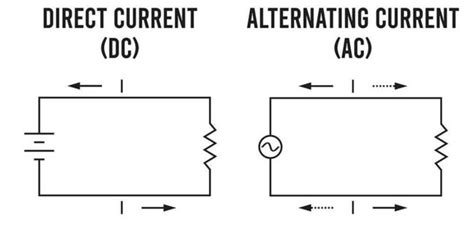

Kintamoji (AC) ir Nuolatinė (DC) Srovė bei Jų Laidų Spalvos
Suprasti skirtumus tarp kintamosios srovės (AC) ir nuolatinės srovės (DC) yra svarbu kiekvienam, kuris dirba su elektros sistemomis ar jas studijuoja.
- Kintamoji srovė (AC): Elektros srovės tipas, kurį tiekia elektrinės ir kuris naudojamas daugumoje namų ūkių bei komerciniuose pastatuose. AC srovės elektrinio krūvio srautas periodiškai keičia kryptį, todėl ši srovė efektyvi pernešant elektrą dideliais atstumais.
- Nuolatinė srovė (DC): Elektros srovė, tekanti tik viena kryptimi. Ją generuoja tokie šaltiniai kaip baterijos, saulės moduliai ir termoporos.
Nuolatinės srovės grandinėse prie teigiamo poliaus prijungtus laidininkus įprasta žymėti raudona spalva, o prie neigiamo poliaus - juoda arba mėlyna. Spalvotiems žymėjimams, taikomiems grandinėms su keliomis vardinėmis įtampomis, standartų nėra.

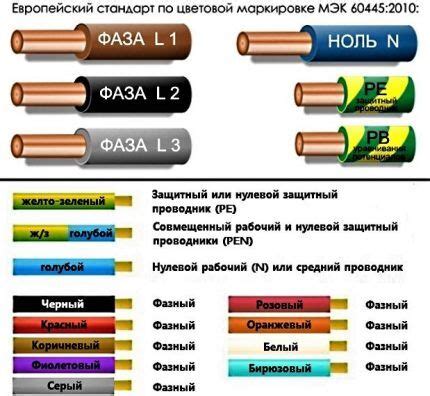

Tarptautiniai Elektros Laidų Spalvų Standartai
Suprasti įvairių šalių elektros laidų spalvų kodų standartus yra būtina elektrikai, inžinieriams ir saugos inspektoriams, dirbantiems tarptautiniuose projektuose arba su užsienyje pagaminta įranga.
- Tarptautinė Elektrotechnikos Komisija (IEC): Nustato elektros laidų spalvų kodų standartus, naudojamus daugelyje Europos šalių ir kitose valstybėse, kurios laikosi IEC standartų.
- Kanados Elektros Kodeksas (CEC): Nustato elektros laidų instaliacijos standartus Kanadoje.
Automobilio Akumuliatoriaus Indikatoriaus Spalvų Reikšmės
Automobilio akumuliatorius yra gyvybiškai svarbus jo elektros sistemos komponentas, užtikrinantis variklio paleidimą, šviesų veikimą ir visų elektroninių prietaisų funkcionavimą. Suprasti, kada akumuliatorius artėja prie pabaigos, yra svarbu, kad būtų išvengta netikėtų gedimų ir automobilio neįmanoma užvesti. Vienas iš paprasčiausių būdų greitai įvertinti akumuliatoriaus būklę - tai atkreipti dėmesį į jo indikatoriaus spalvą. Daugelyje švino-rūgštinių akumuliatorių yra įmontuotas specialus indikatorius, dažnai vadinamas „stebuklingąja akute“ arba „magic eye“. Tai ne lemputė, o nedidelis hidrometras, kuris reaguoja į elektrolito tankį akumuliatoriaus viduje.

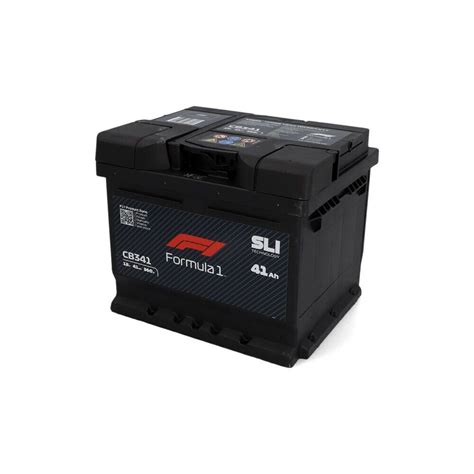

Kaip veikia akumuliatoriaus indikatorius?
„Stebuklingosios akies“ viduje yra specialus vamzdelis su spalvota plūduriuojančia kulkele (rutuliuku) ir optinė prizmė akumuliatoriaus dangtelyje. Prizmė keičia šviesos spindulių kryptį taip, kad per indikatoriaus langelį matytume vieną iš trijų pagrindinių spalvų, kuri nurodo elektrolito tankį ir akumuliatoriaus įkrovos laipsnį.
Akumuliatoriaus Indikatoriaus Spalvų Reikšmės
- Žalia spalva: Tai geriausias ženklas. Jis rodo, kad elektrolito tankis yra pakankamai aukštas, plūduriuojanti kulkelė iškilusi į viršų ir matoma per akutę. Akumuliatorius yra įkrautas ir tinkamai veikia.
- Juoda spalva: Ši spalva signalizuoja, kad elektrolito tankis yra per mažas, o plūduriuojanti kulkelė nugrimzdusi į dugną. Tai reiškia, kad akumuliatorius yra išsikrovęs ir jį būtina nedelsiant įkrauti.
- Balta spalva: Nors balta spalva gali neatrodyti pavojingai, ji iš tikrųjų signalizuoja apie per žemą elektrolito lygį. Tai reiškia, kad elektrolitą reikia papildyti, ir yra didelė tikimybė, jog akumuliatorius tapo nesandarus arba baigia savo tarnavimo laiką.
Kai kuriuose akumuliatorių modeliuose gali būti ir raudonas rutuliukas, kuris, kaip ir juodas, informuoja apie išsikrovusį akumuliatorių ir būtinybę jį skubiai įkrauti.
Automobilių Elektros Instaliacijos Laidų Spalvų Kodai ir Schemos
Automobilių elektros instaliacijai būdinga tai, kad jos grandinės, kuriose yra teigiama įtampa, yra raudonos arba raudonų atspalvių (rausvos, oranžinės), o grandinės, prijungtos prie įžeminimo, yra juodos. Kiti laidai turi specifinę spalvą, kurią nustato automobilio gamintojas. Automobilių laidų spalvų ir kodų sistema buvo sukurta standartizuoti elektros instaliaciją. Pagrindinės spalvos (raudona, juoda, geltona, žalia, mėlyna) nurodo laido funkciją, o spalvų kombinacijos ir kodai - konkrečią paskirtį. Remiantis statistika, 92% profesionalų laiko laidų spalvų sistemos išmanymą būtinu įgūdžiu efektyviam gedimų nustatymui.
Automobilių elektros schemų skaitymas yra fundamentalus įgūdis, kuris leidžia tiksliai identifikuoti, lokalizuoti ir pašalinti elektros sistemos gedimus. Šiuolaikiniuose automobiliuose, kur įdiegta vidutiniškai 2-3 km laidų ir per 80 elektroninių valdymo modulių, schemų supratimas tapo ne prabanga, o būtinybe. Šiuolaikinių automobilių elektros sistemos tampa vis sudėtingesnės - vidutinis 2023 metų automobilis turi virš 100 atskirų elektros grandinių, palyginti su vos 30 grandinių 1990-ųjų automobiliuose.
Automobilių Elektros Schemų Simboliai ir Gamintojų Ypatumai
Automobilių elektros schemos naudoja standartizuotą simbolių sistemą, kuri padeda greitai identifikuoti komponentus. Pagrindiniai simboliai apima akumuliatorius, saugiklius, reles, rezistorius, jungiklius ir įvairius vartotojus. Kiekvienas gamintojas taip pat turi savo unikalius žymėjimus, tačiau 80% simbolių yra universalūs visose schemose. Tyrimas parodė, kad automechanikų mokymo centruose inžinieriai, gerai suprantantys simbolių sistemą, diagnozuoja gedimus vidutiniškai 42% greičiau.
- Vokiški automobiliai (VW, Audi, BMW, Mercedes) - pasižymi itin detaliu komponentų žymėjimu, kur kiekvienas komponentas turi unikalų kodą.
- Japonijos gamintojai (Toyota, Honda, Nissan) - dažnai naudoja kompaktiškesnius žymėjimus ir daugiau spalvinio kodavimo elementų.
- Amerikos gamintojai (Ford, GM) - tradiciškai naudoja daugiau tekstinių aprašymų šalia simbolių ir mažiau pasikliauja vien tik grafiniais elementais.
Laidų skerspjūvis (diametras) yra kritinis faktorius, kuris užtikrina saugų srovės tekėjimą. Elektros grandinių sekimas yra metodiškas procesas, kurio metu nuosekliai tikrinama visa sistema nuo maitinimo šaltinio iki vartotojo. Efektyviausia yra naudoti sekimo metodiką "nuo didesnio prie mažesnio", pradedant nuo didesnių sistemos dalių ir pereinant prie detalių, sekant elektros tekėjimo kelią. Efektyvi elektros gedimų diagnostika reikalauja sistemingo požiūrio. Tyrimai rodo, kad 72% automobilių elektros gedimų yra susiję su netinkamu laidų sujungimu ar pažeistais laidais.
Akumuliatoriaus Priežiūra, Keitimo Ženklai ir Įspėjamieji Simboliai
Nors tikslaus laiko, kada reikėtų keisti akumuliatorių, nustatyti neįmanoma, nes tai priklauso nuo daugelio veiksnių, įprastai akumuliatorius tarnauja apie 4-6 metus. Be akumuliatoriaus indikatoriaus spalvos, prietaisų skydelyje esantys įspėjamieji simboliai taip pat teikia svarbios informacijos apie automobilio sistemas. Svarbu stebėti automobilio veikimą ir laiku reaguoti į pirmuosius ženklus:
Kada reikėtų keisti automobilio akumuliatorių?
- Sunkesnis variklio paleidimas: Jei užvedant automobilį pastebite, kad starteris veikia lėčiau nei įprastai, akumuliatorius greičiausiai prarado dalį savo talpos.
- Prietaisų skydelio įspėjamoji lemputė: Daugelis modernių automobilių turi specialią akumuliatoriaus formos lemputę, kuri įsijungia, kai akumuliatoriaus įtampa sumažėja arba parodo kitus gedimo požymius. Tačiau svarbu atsiminti, kad ši lemputė gali įspėti ir apie generatoriaus gedimus.
- Silpnesnis šviesų ar prietaisų veikimas: Galite pastebėti, kad automobilio šviesos ar prietaisų skydelyje esančios lemputės pradeda mirksėti arba jų skleidžiama šviesa ima silpti.
- Automobilio elektronikos veikimo sutrikimai: Blogas akumuliatorius gali tiekti nestabilią įtampą, todėl sutrinka įvairių elektros sistemų veikimas.
Kokie veiksniai lemia akumuliatoriaus nusidėvėjimą?
Akumuliatoriaus gyvavimo laiką lemia keli svarbūs veiksniai:
- Važiavimo įpročiai: Dažni trumpi važiavimai neleidžia akumuliatoriui visiškai įsikrauti, o tai gali sukelti greitesnį talpos praradimą.
- Temperatūros svyravimai: Labai aukšta arba žema temperatūra neigiamai veikia akumuliatoriaus veikimą. Šaltis ypač sumažina akumuliatoriaus efektyvumą.
- Priežiūros lygis: Netinkama priežiūra, pavyzdžiui, nenuvalyti kontaktai arba nesukontroliuotas elektrolito lygis (jei tai nėra sandarus modelis), gali pakenkti akumuliatoriui.
- Automobilio nenaudojimas: Jei automobilis ilgą laiką nebuvo naudojamas, gali įvykti savaiminis akumuliatoriaus išsikrovimas.
Kaip užtikrinti, kad akumuliatorius gyvuotų ilgiau?
Norint pratęsti akumuliatoriaus tarnavimo laiką, rekomenduojama:
- Naudoti automobilį reguliariai: Jei planuojate ilgą laiką nevažinėti, vertėtų akumuliatorių atjungti arba naudoti išorinį įkroviklį.
- Palaikyti švarą: Akumuliatoriaus kontaktus reikia reguliariai valyti, kad būtų išvengta oksidacijos.
- Reguliariai tikrinti akumuliatoriaus būklę: Ypač svarbu patikrinti akumuliatoriaus būklę prieš žiemą, kai jam tenka didesnė apkrova. Prašykite, kad autoservise patikrintų akumuliatoriaus įkrovą ir bendrą būklę atliekant kitus techninės priežiūros darbus.
Nors akumuliatoriaus indikatorius yra naudingas įrankis, svarbu nepamiršti, kad jis gali būti ne visada tikslus. Todėl reguliari techninė priežiūra ir dėmesys automobilio veikimui yra geriausias būdas užtikrinti jo patikimumą.
Automobilio Užvedimas Naudojant Įkrovimo Laidus: Žingsnis po Žingsnio Instrukcija
Daugeliui iki skausmo pažįstama situacija, kuomet per naktį palikus automobilį su įjungtomis šviesomis arba ilgesnį laiką klausantis muzikos iškylaujant gamtoje, kitą rytą nepavyksta jo užvesti. Tempimas ar stūmimas ne visuomet patogus, o jei automobilis su automatine transmisija - apskritai neįmanomas. Natūralu, kad tokiam užvedimui reikalingas antras automobilis su neišsikrovusiu akumuliatoriumi.
Pagalbininkas turėtų privažiuoti pakankamai arti, idant užtektų įkrovimo laidų ilgio, bet tuo pat metu automobilių buferiai ar kitos detalės neturėtų liestis. Prieš prijungiant užvedimo laidus taip pat reikėtų išjungti degimą ir dėl visa ko išimti iš spynelių raktelius.
Kitas žingsnis - rasti teigiamą (pliuso ženklas, raudonas laidas) ir neigiamą (minuso ženklas, juodas laidas) gnybtus ant abiejų akumuliatorių. Reikėtų įsitikinti, kad užtikrinamas pakankamai geras kontaktas tarp akumuliatoriaus gnybtų ir laidų antgalių. Jei akumuliatoriaus gnybtai švarūs, o laidų tvirtinimo elementų spyruoklės nėra praradusios standumo, problemų dėl to kilti neturėtų.
- Raudoną laidą pirmiausiai reikėtų prijungti prie išsikrovusio akumuliatoriaus teigiamo gnybto. To priežastis paprasta - dėl mažesnio saugomo energijos kiekio taip bus saugiau.
- Juodą įkrovimo laidą reikėtų padėti taip, kad jis neliestų žemės ar metalinių kėbulo detalių.
- Tuomet raudonas įkrovimo laidas prijungiamas prie akumuliatoriaus, kuris bus naudojamas energijos perdavimui, teigiamo gnybto.
- Juodas laidas prijungiamas prie neigiamo įkrauto akumuliatoriaus gnybto.
- Užbaigiant šį darbą juodas įkrovimo laido antgalis dedamas ne ant neigiamo išsikrovusio akumuliatoriaus gnybto, o prie įžeminimo. Jungiant juodą laidą tiesiai prie neigiamo gnybto pasirodys kibirkštis, kuri gali uždegti susikaupusias dujas ir sukelti gaisrą.
Atskiruose modeliuose įrengiami specialiai užvedimo laidams skirtingi įžeminimo taškai. Dažnai tai būna nedidelė briauna greta variklio gaubto užrakto. Jei specialaus įžeminimo taško nėra, juodą užvedimo laido antgalį reikėtų prijungti prie metalinio paviršiaus, tačiau tai neturėtų būti tiesiogiai prie elektros įrangos prijungta arba varikliui veikiant judanti detalė.
Užvedus pagalbininko automobilį reikėtų leisti varikliui padirbėti bent dvi minutes ir tuomet taip pat bandyti užvesti transporto priemonę, kurios akumuliatorius išsikrovęs. Jei viskas pavyko, visų pirma reikia atjungti juodą įkrovimo laidą nuo automobilio, kuris buvo gaivinamas, įžeminimo. Tuomet nuimamas to pačios pusės raudonas įkrovimo laidas.
Gali nutikti taip, kad prijungus įkrovimo laidus ir užvedus automobilį su įkrautu akumuliatoriumi starteris suksis, tačiau transporto priemonės, kuriai suteikiama pagalba, vis tiek neužsives. Tuomet reikėtų bent penketą minučių palaukti, kol kito automobilio perduodama elektros energija įkraus jūsų akumuliatorių. Jei ir po ilgesnio laukimo dar šiek tiek trūksta energijos, kitame automobilyje sėdintis pagalbininkas gali padidinti variklio sūkius iki maždaug 2000 aps./min. ir palaikyti juos tokiame lygyje. Generatorius tuomet suksis greičiau ir perduos daugiau energijos, kurią galėsite panaudoti užvesdami savo automobilį. Situaciją gali pakeisti ir geresnis prijungimas prie įžeminimo užvedamo automobilio variklio skyriuje.
MOKSLO ŽIRNIAI - Kaip užvesti lengvojo automobilio variklį naudojant akumuliatoriaus įkrovimo laidus
