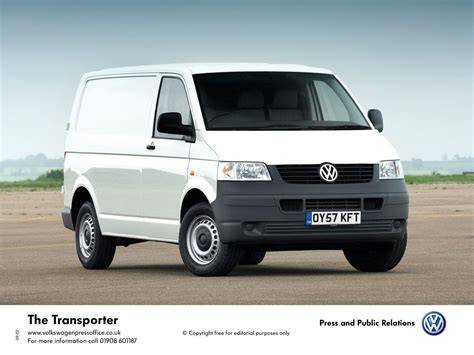

Volkswagen Transporter T5 priklauso krovininių-keleivinių transporto priemonių klasei. Jis buvo gaminamas su mikroautobusų, furgonų ir pikapų kėbulais su dyzeliniais ir benzininiais varikliais. Jis buvo pagamintas 2003-2014 metais. Nuo 2015 m. iki dabar gaminamas šeštasis modelio kartos.
Mūsų medžiagoje rasite Volkswagen Transporter T5 saugiklių ir relių paskirties aprašymą su išsamiomis blokų schemomis ir jų nuotraukomis. Salone pagrindinė saugiklių dėžutė yra centrinėje konsolėje, šalia pavarų perjungimo svirties, už apsauginio gaubto. Taip pat savo kanale parengėme vaizdo įrašą apie šią medžiagą.
Saugiklių dėžutės vieta ir bendrosios nuostatos
Salone pagrindinė saugiklių dėžutė yra centrinėje konsolėje, šalia pavarų perjungimo svirties, už apsauginio gaubto. Saugiklių bei relių paskirtis ir išdėstymas gali skirtis priklausomai nuo konkretaus T5 varianto ir gamybos meto. Rekomenduojama tikrinti vartotojo vadove nurodytą schemą, taip pat atkreipti dėmesį į saugiklių blokų numeraciją.
Svarbiausi saugikliai ir jų paskirtis
Saugiklis numeris 49 esant 15A yra atsakingas už cigarečių degiklio veikimą. Ant saugiklio laikiklio žymėjimų galima rasti papildomus identifikatorius, kurie padeda nustatyti tikslų jų funkcinį ryšį su elektros sistema.
toliau nurodyti kai kurie svarbūs valdymo ir valytuvo sistemos komponentai:
- Ant saugiklio laikiklio C - SC36 - 15 A - Pertraukiamas valytuvo jungiklis
- E22 - Priekinio stiklo valytuvo jungiklis
- E34 - Priekinio stikloplovimo siurblio jungiklis (automatinė valymo sistema)
- E44 - Borto elektros sistemos valdymo blokas - J519
- t Priekinio stiklo valytuvas - V5
- t Galinio langovalytuvo siurblys ir galinio lango valytuvo siurblys
Diagnostika ir praktiniai patarimai
Atliekant diagnostiką svarbu tiksliai identifikuoti saugiklio numerį, kuris pažeidžia konkrečią funkciją. Pašalinus priežastinę priežastį (pvz., sugedusį valytuvo jungiklį ar įtampos tiekimo sutrikimą), galima patikrinti, ar įvyko kitas nestandartinis poveikis sistemos veikimui. Nuoseklus patikrinimas gali padėti išvengti išsamesnių gedimų ir laikinaiškai apriboti degimo elementų įtaka.
Saugiklių ir relių blokų blokų schemos
Blokuotė ir schemos pateikiamos su išsamiomis nuorodomis ir pavadinimais, kad būtų lengva identifikuoti konkretų funkcijų diapazoną. Žemiau pateikiami svarbiausi teiginiai, susiję su saugikliais ir jų paskirtimi:
- Šalia pavarų perjungiklio esanti pagrindinė saugiklių dėžutė talpina dažnas funkcijas
- Saugiklio numeris 49 (15A) yra atsakingas už cigarečių degiklio veikimą
- Pertraukiamas valytuvo jungiklis (SC36) yra susijęs su konkrečia valymo sistema
- Priekinio stiklo valymo sistemai ir stiklų plovimo funkcijoms naudojami E22 ir E34
- Borto elektros sistemos valdymo blokas - J519 - yra esminis valdymo elementas
Saugiklių dėžutės vieta ir schemos: „Volkswagen Transporter T5“ (2003–2009 m.)
Ribos ir variacijos
Galimi tam tikri skirtumai priklausomai nuo modelio metų ir konfigūracijos (dyzeliniai ar benzininiai varikliai, salono konfigūracija). Todėl rekomenduojama naudoti konkretaus automobilio dokumentuose pateiktą schemą kartu su saugiklių aprašais, kad būtų galima tiksliai nustatyti, kurie laidų tarpusavio ryšiai ir funkcijos yra susijusios su atitinkamais saugikliais.
| Saugiiklis | Veikimo paskirtis | |
|---|---|---|
| 49 | 15 A | Cigarečių degiklis |
| SC36 | 15 A | Pertraukiamas valytuvo jungiklis |
| E22 | - | Priekinio stiklo valytuvo jungiklis |
| E34 | - | Priekinio stiklo plovimo siurblys |
| E44 | - | Borto elektros sistemos valdymo blokas - J519 |
| V5 | - | Priekinio stiklo valytuvas |
| Galinio lango valytuvas | - | Galinio lango valytuvas siurblys |
Išvada ir naudinga papildoma informacija
Turėdami aiškią idėją apie saugiklių paskirtis ir jų vietą, galite greitai ir efektyviai diagnozuoti elektros sistemos problemas VW Transporter T5. Svarbiausia - laikytis tikslios blokų schemos ir patikros procedūrų, ypač kai kalbama apie tarpvarias ir valdymo blokus, tokius kaip J519.
