Kuro įpurškimo sistemos „Common Rail“ rinkoje pasirodė 1997 metais. Net praėjus daug metų, jų diagnostika vis dar sukelia daugybę problemų. Dažnai pasitaikanti problema yra žemas slėgis aukšto slėgio siurblyje.
Minimalus slėgis variklio užvedimui
Minimalus slėgis, reikalingas variklio užvedimui, yra apie 180 Bar, o naujuose automobiliuose jau apie 250 Bar. Jeigu slėgis yra pakankamai aukštas, neužsivedančio variklio problema slypi ne dyzelinėje kuro sistemoje. Ne visada minėtos problemos priežastis yra siurblio ar purkštuko gedimas.
Žemo slėgio degimo sistemos patikra
Gedimo ieškoti reikia pradėti nuo žemo slėgio degimo sistemos, pradedant nuo kuro bako ir elektrinio kuro siurblio. Reikia patikrinti jų parametrus, t.y. slėgį ir srautą. Dauguma dyzelinių siurblių kurą tiekia 3,5 Bar ir 2 l/min.
Kuro pratekėjimas degalų tiekimo magistralėje
Jeigu testai nėra geri, prieš keičiant dyzelinį kuro siurblį, reikia patikrinti kuro pratekėjimą degalų tiekimo magistralėje, ypatingai žiemą, kai ledo gabaliukai gali blokuoti kuro srautą degalų tiekimo vamzdeliuose, esančiuose po automobilio dugnu. To priežastimi gali būti sulamdytos arba sutrūkusios guminės žarnelės.
Mechaninio žemo slėgio siurblio patikra
Mechaninį siurblį, teikiantį žemą slėgį, galima patikrinti montuojant manometrą tarp kuro filtro ir kuro siurblio. Varikliui dirbant, slopinamas kuro srautas už filtro, taip galima patikrinti, ar yra vakuumas siurblyje - tai parodo siurblio vidinį sandarumą. Vakuumas turi būti minimalus 0,1 Bar arba vakuumo neturi būti visai - tai reiškia, kad kuro filtras švarus. Tai nėra tiesioginis metodas patikrinti siurblio slėgį ir srautą, bet tokiu būdu galima įvertinti siurblio techninę būklę.
Aukšto kuro slėgio siurblio patikra
Norint nuodugniai patikrinti aukšto kuro slėgio siurblį Bosch CP3, tam naudojamas specialus įtaisas (Bosch nr. 0986613270).
Kuro filtro įtaka
Labai dažnai žemo slėgio priežastimi aukšto spaudimo siurblyje yra kuro filtras. Kuro filtrą, kaip pigiausią iš įtariamų gedimo elementų, reikia keisti nedelsiant.

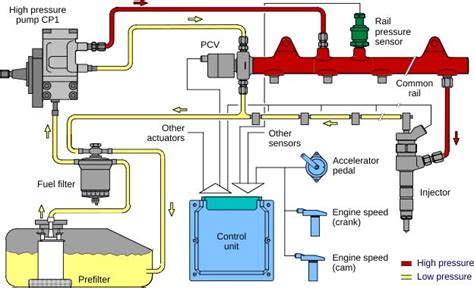

Common Rail aukšto slėgio siurblio patikra
Jei žinoma, kad kuras tikrai pasiekia aukšto slėgio siurblį, tikrinamas pats Common Rail aukšto slėgio siurblys. Už slėgio reguliavimą atsako elektromagnetiniai solenoidai, reguliuojantys kuro slėgį arba kuro srautą. Abu solenoidiniai kuro vožtuvai gali būti patalpinti ant Common Rail aukšto slėgio siurblio. Jeigu ant siurblio yra tik vienas solenoidinis vožtuvas, jis visada reguliuoja tik kuro srautą. Solenoidiniai kuro srauto vožtuvai veikia dviem kryptimis - jie atsidaro arba užsidaro.
Solenoidinių kuro vožtuvų patikra
Solenoidinius kuro vožtuvus galima patikrinti palyginant slėgį aukšto slėgio kuro siurblyje pasukus starterį, su prijungtu ir atjungtu solenoidiniu kištuku. Normaliai atidarytas (arba atidarytas be variklio pagalbos, su išjungtu kištuku) solenoidinis kuro praleidimo vožtuvas leidžia tekėti maksimaliam kuro kiekiui į aukšto slėgio siurblį. Slėgis šioje situacijoje, sudaromas Bosch siurblio, po 10 sekundžių starterio darbo turi siekti 800 Bar (kad užkirsti kelią užsivedimui, reikia atjungti purkštukus).
Sandarinimo žiedų susidėvėjimas
Susidėvėję guminiai sandarinimo žiedai taip pat gali būti žemo slėgio Common Rail siurblyje priežastimi. Priklausomai nuo slėgio reguliavimo tipo (magnetinio vožtuvo slėgio arba srauto reguliavimo, uždarius arba atidarius be maitinimo), kokį gali sudaryti siurblys, tikrinama prie atidarytos ar uždarytos vožtuvo sklendės. Atjungus jungtis nuo purkštukų (tai pašalina galimybę užsisiurbti ir kartu neleidžia užvesti variklio) paleidžiamas starteris 10 sekundžių ir slėgio manometro pagalba galima pamatyti kuro siurblio sudaromą slėgį.
Common Rail purkštukų patikra
Kai gauti testavimo rezultatai yra blogesni nei pateikti eksploatavimo dokumentacijoje, tai dar nereiškia, jog reikia keisti arba remontuoti Common Rail siurblį. Galbūt CR siurblys nėra sugedęs ir slėgis dingsta kažkur kitur. Kitas tyrimų etapas yra Common Rail purkštukų patikra ant automobilio.
Pjezoelektrinių purkštukų patikra
Ant purkštukų grįžtamojo kuro jungčių prijungiamas specialus matavimo prietaisas su menzūrėlėmis. Norint patikrinti pjezoelektrinius purkštukus, reikalingi specialūs priešpriešinio slėgio grįžtamieji vožtuvai, sumontuoti ant kiekvieno purkštuko. Purkštukas, kuris aiškiai praleidžia daugiau kuro, gali būti brokuotas (reikia dokumentacijoje patikrinti priimtiną kuro įpurškimą šiam purkštuko tipui).
Kuro srauto ir slėgio santykis
Jeigu, prie žemo slėgio, grįžtamasis kuro srautas iš purkštuko nėra didelis, tai dar nereiškia, kad purkštukas yra geras. Įpurškimas iš purkštuko didėja, kai didėja slėgis, bet prie žemo slėgio (pvz.: 70 Bar) menzūrėlėse nesusidarys daug kuro. Tokiu atveju dažnai daroma skubota išvada, kad purkštukai geri.
Common rail purkštukų sandara, veikimo principas, gedimai ir gedimų priežastys || RETRO Dirbtuvės
Diagnostikos pabaiga ir įrangos poreikis
Labai svarbu, kad po kiekvieno mazgo pakeitimo, reikia pakartoti testavimą ir įsitikinti, kad mazgo pakeitimas (siurblio arba purkštuko) davė teigiamą rezultatą. Remontą laikome baigtu, kai siurblys sėkmingai praeina slėgio sudarymo testą, purkštuko įpurškimo testą (atitinka dokumentaciją duotam kuro įpurškimo tipui).
Diagnostika nėra sunki, bet norint ją atlikti, dirbtuvėse reikia turėti daugybę įrangos (menzurėlės, manometrai, jungtys, diagnostikos įranga).
