VW Passat B5 (1996-2005 m.) yra populiarus automobilis, kurio patikimumas ir ilgaamžiškumas užsitarnavo daugelio vairuotojų simpatijas. Vienas iš svarbių automobilio elektros sistemos komponentų yra saugiklių blokas, saugantis įvairius elektros prietaisus nuo perkrovų ir trumpųjų jungimų. Šis išsamus vadovas skirtas tiek pradedantiesiems, tiek patyrusiems VW Passat B5 vairuotojams, padedantis suprasti saugiklių bloko paskirtį, vietą, schemą, kaip jį atidaryti, identifikuoti perdegusį saugiklį ir jį pakeisti. Taip pat aptarsime dažniausias problemas ir pateiksime patarimų, kaip jų išvengti.
Saugiklių Bloko Paskirtis ir Svarba
Saugiklių blokas yra esminė kiekvieno automobilio, įskaitant VW Passat B5, elektros sistemos dalis. Jo pagrindinė funkcija - apsaugoti automobilio elektros grandines nuo perkrovų ir trumpųjų jungimų. Saugiklis veikia kaip silpnoji grandis grandinėje: jeigu srovė viršija leistiną ribą, saugiklis sudega, nutraukdamas elektros tiekimą ir taip apsaugodamas brangesnius komponentus, tokius kaip valdymo blokai, žibintai ar elektroniniai prietaisai.
Be saugiklių, esant trumpajam jungimui, didelė srovė tekėtų per visą elektros grandinę, galimai sukeldama gaisrą ar rimtai sugadindama įvairius automobilio komponentus. Saugikliai užkerta kelią tokioms situacijoms, paaukodami save dėl bendros automobilio saugos.

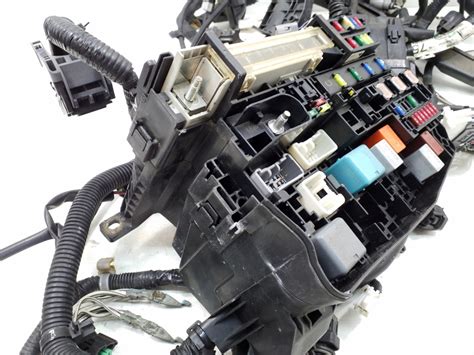

VW Passat B5 Saugiklių Blokų Vietos
VW Passat B5 automobilyje saugiklių blokai paprastai yra dviejose vietose:
- Salone: Pagrindinis saugiklių blokas yra po vairuotojo prietaisų skydeliu, kairėje pusėje. Jį pasieksite atidarę mažą dangtelį. Dažniausiai naudojama saugiklių dėžutė yra salone, nes joje yra saugikliai, atsakingi už svarbiausius automobilio elektros prietaisus, tokius kaip apšvietimas, radijas, langų valytuvai ir kt.
- Po variklio dangčiu: Šis papildomas saugiklių blokas dažniausiai randamas variklio skyriuje, šalia akumuliatoriaus, specialioje dėžutėje. Šis blokas dažniausiai atsakingas už galingesnius prietaisus, pavyzdžiui, ABS sistemą, aušinimo ventiliatorių, starterį, generatorių ir kt., apsaugodamas svarbiausias variklio ir jo valdymo sistemas.
Kaip Atidaryti Saugiklių Bloką?
Atidaryti saugiklių bloką paprastai yra labai paprasta. Salone esančiam blokui dažniausiai reikia tiesiog nuimti dangtelį, kuris yra pritvirtintas fiksatoriais arba varžtais. Variklio skyriuje esančio bloko dangtelis gali būti pritvirtintas panašiai arba turėti specialius spaustukus, kuriuos reikia atlaisvinti. Būkite atsargūs ir nenaudokite per didelės jėgos, kad nepažeistumėte dangtelio ar fiksatorių.
Saugiklių Bloko Schema ir Reikšmės
Kiekvienas saugiklių blokas turi schemą, kuri rodo, kuri elektros grandinė yra apsaugota kiekvienu saugikliu. Ši schema paprastai būna atspausdinta ant paties saugiklių bloko dangtelio arba automobilio savininko vadove. Schema yra nepaprastai svarbi, nes ji leidžia greitai ir tiksliai identifikuoti, kuris saugiklis yra atsakingas už konkrečią automobilio funkciją.
Svarbu: Prieš keisdami saugiklį, visada patikrinkite savo automobilio vadovą, kad įsitikintumėte, jog teisingai nustatėte saugiklio paskirtį ir amperą. Netinkamo saugiklio naudojimas gali sugadinti elektros prietaisą ar net sukelti gaisrą.

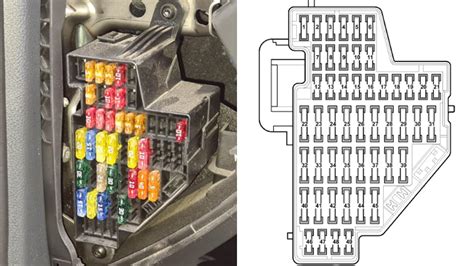

Saugiklių dėžutės schema ir reikšmės (salone)
Saugiklių dėžutės schema gali šiek tiek skirtis priklausomai nuo VW Passat B5 modelio metų, komplektacijos ir rinkos. Tačiau pagrindiniai principai išlieka tie patys. Štai pavyzdinė schema ir saugiklių reikšmės (informacija pateikiama remiantis dažniausiai pasitaikančia konfigūracija):
| Saugiklio numeris | Amperas (A) | Paskirtis |
|---|---|---|
| 1 | 10 | Posūkio signalai |
| 2 | 10 | Galiniai žibintai (dešinė pusė) |
| 3 | 10 | Galiniai žibintai (kairė pusė) |
| 4 | 10 | Salono apšvietimas |
| 5 | 15 | Langų valytuvai |
| 6 | 10 | Atsarginis žibintas |
| 7 | 10 | Priekiniai gabaritiniai žibintai (dešinė pusė) |
| 8 | 10 | Priekiniai gabaritiniai žibintai (kairė pusė) |
| 9 | 10 | Valstybinio numerio apšvietimas |
| 10 | 15 | Garso signalas |
| 11 | 10 | Stabdžių žibintai |
| 12 | 15 | Degalų siurblys |
| 13 | 10 | Šildomi purkštukai |
| 14 | 15 | Atbulinės eigos žibintas |
| 15 | 10 | Elektriniai veidrodėliai |
| 16 | 10 | Oro kondicionierius |
| 17 | 15 | Centrinis užraktas |
| 18 | 15 | Radijas |
| 19 | 20 | Elektra valdomi langai (priekiniai) |
| 20 | 20 | Elektra valdomi langai (galiniai) |
| 21 | 30 | Stoglangis (jei yra) |
| 22 | 15 | Prietaisų skydelis |
| 23 | 10 | ABS sistema |
| 24 | 10 | Oro pagalvės |
| 25 | 15 | Šildomos sėdynės (jei yra) |
| 26 | 20 | Rūko žibintai |
| 27 | 30 | Šildomas galinis stiklas |
| 28 | 20 | Ventiliatorius |
| 29 | 15 | Degiklis |
| 30 | 15 | Laisvas |
| 31 | 10 | Laisvas |
| 32 | 15 | Laisvas |
| 33 | 15 | Laisvas |
| 34 | 15 | Laisvas |
Saugiklių dėžutės schema ir reikšmės (po variklio dangčiu)
Kaip minėta, saugiklių dėžutė po variklio dangčiu dažniausiai atsakinga už galingesnius prietaisus. Štai pavyzdinė schema ir saugiklių reikšmės:
| Saugiklio numeris | Amperas (A) | Paskirtis |
|---|---|---|
| 1 | 30 | ABS hidraulinis siurblys |
| 2 | 50 | Aušinimo ventiliatorius (1 greitis) |
| 3 | 40 | Aušinimo ventiliatorius (2 greitis) |
| 4 | 50 | Generatorius |
| 5 | 30 | Starteris |
| 6 | 40 | Purkštukai |
| 7 | 30 | Variklio valdymo blokas |
Kaip Identifikuoti Perdegusį Saugiklį
Perdegusį saugiklį galima atpažinti keliais būdais:
- Vizualiai: Pažiūrėkite į saugiklį. Jei matote, kad viduje esanti metalinė juostelė yra nutrūkusi arba apdegusi, saugiklis yra perdegęs.
- Naudojant testavimo lemputę arba multimetrą: Testavimo lemputę prijunkite prie automobilio masės (pvz., metalinio kėbulo elemento) ir palieskite abu saugiklio kontaktus. Jei lemputė užsidega, saugiklis yra geras. Jei lemputė neužsidega nė viename kontakte, saugiklis yra perdegęs. Multimetru nustatykite varžos matavimo režimą ir patikrinkite, ar saugiklis praleidžia elektros srovę. Perdegęs saugiklis rodys begalinę varžą.
Jei nesate tikri, ar saugiklis yra perdegęs, geriausia jį pakeisti nauju. Saugikliai yra nebrangūs, todėl tai yra paprastas būdas atmesti galimą problemos priežastį.
Kaip Pakeisti Saugiklį
Saugiklio pakeitimas yra gana paprastas procesas, kurį galite atlikti patys. Tačiau svarbu laikytis tam tikrų atsargumo priemonių:
- Išjunkite degimą: Prieš keisdami saugiklį, išjunkite automobilio degimą.
- Suraskite sugedusį saugiklį: Pagal schemą identifikuokite perdegusį saugiklį. Pašalinkite dangtelį nuo saugiklių dėžutės.
- Išimkite saugiklį: Naudodami specialias replės (dažnai randamos saugiklių bloke) arba mažas replės, ištraukite perdegusį saugiklį. Apžiūrėkite saugiklį - jei vielutė viduje nutrūkusi, saugiklis sugedęs.
- Pakeiskite saugiklį: Įdėkite naują saugiklį, kurio amperas atitinka senojo saugiklio amperą. Amperų skaičius yra nurodytas ant saugiklio korpuso.
- Patikrinkite prietaisą: Įjunkite degimą ir patikrinkite, ar prietaisas veikia. Uždarykite saugiklių bloką.
Svarbu: Niekada nenaudokite didesnės galios saugiklio nei nurodyta schemoje. Tai gali sukelti elektros grandinės perkrovą ir gaisrą. Jei naujas saugiklis iškart perdegė, gali būti rimtesnė problema elektros sistemoje, kurią turėtų patikrinti specialistas.
Saugiklių dėžutės schema „Volkswagen Passat B5“ ir relė su priskyrimu ir vieta
Dažniausios Problemos ir Patarimai
Dažniausios problemos, susijusios su saugikliais, yra:
- Perdegęs saugiklis: Tai yra pati dažniausia problema. Perdegęs saugiklis rodo, kad elektros grandinėje įvyko perkrova arba trumpasis jungimas.
- Saugiklio lizdo korozija: Laikui bėgant saugiklių lizdai gali koroduoti dėl drėgmės, dėl ko prastėja kontaktas ir gali sugesti saugiklis. Oksidavę saugikliai gali blogai praleisti elektros srovę ir sukelti įvairių problemų.
- Netinkamos galios saugiklis: Naudojant netinkamos galios saugiklį, jis gali perdegti per anksti arba nesuveikti esant perkrovai.
Patarimai, Kaip Išvengti Problemų su Saugikliais:
- Reguliariai tikrinkite saugiklius: Apžiūrėkite saugiklius, ar nėra korozijos ar pažeidimų.
- Naudokite tik tinkamos galios saugiklius: Visada keiskite saugiklius tokios pat galios saugikliais, kaip nurodyta schemoje.
- Nekelkite saugiklio galios: Niekada nenaudokite didesnės galios saugiklio nei nurodyta. Tai gali sukelti elektros prietaiso sugadinimą ar net gaisrą.
- Saugiklių atsargos: Visada turėkite atsarginių saugiklių automobilio daiktadėžėje.
- Saugiklių schemos kopija: Pasidarykite saugiklių schemos kopiją ir laikykite ją kartu su automobilio dokumentais.
- Jei saugiklis dažnai perdega, kreipkitės į specialistą: Dažnas saugiklių perdegimas gali reikšti rimtesnę elektros problemą, kurią turėtų išspręsti kvalifikuotas elektrikas.
Saugiklių Tipai VW Passat B5
Yra keletas skirtingų tipų saugiklių, naudojamų VW Passat automobiliuose. Dažniausiai pasitaikantys tipai yra:
- ATO/ATC saugikliai: Tai yra standartiniai ašmenų tipo saugikliai, kurie yra plačiai naudojami automobiliuose.
- Mini saugikliai: Tai yra mažesni ašmenų tipo saugikliai, naudojami ten, kur reikia sutaupyti vietos.
- Midi saugikliai: Tai yra didesni ašmenų tipo saugikliai, skirti didesnėms srovėms.
- Stikliniai saugikliai: Tai yra senesnio tipo saugikliai, kurie vis dar gali būti naudojami kai kuriuose senesniuose VW Passat modeliuose.
Saugikliai taip pat skiriasi pagal spalvą. Kiekviena spalva atitinka tam tikrą saugiklio galią (amperus). Pavyzdžiui, raudonas saugiklis paprastai yra 10 amperų, o mėlynas - 15 amperų. Visada patikrinkite saugiklio korpusą, kad įsitikintumėte, jog naudojate tinkamos galios saugiklį.
Elektros Grandinių Schemų Skaitymas
Nors saugiklių blokų schemos yra gana paprastos, supratimas apie bendras elektros grandinių schemas gali būti naudingas sprendžiant sudėtingesnes elektros problemas. Elektros grandinių schemos naudoja simbolius, rodančius įvairius elektros komponentus, tokius kaip saugikliai, relės, jungikliai, laidai ir elektros prietaisai. Suprasdami šiuos simbolius, galite sekti elektros srovės kelią ir nustatyti galimus gedimų taškus.
Internete ir techninėje literatūroje galite rasti daug informacijos apie elektros grandinių schemas. Taip pat galite rasti specializuotų programų ir įrankių, kurie padeda skaityti ir analizuoti schemas.
Kada Kreiptis į Specialistą?
Nors daugelį problemų, susijusių su saugikliais, galite išspręsti patys, kai kuriais atvejais geriausia kreiptis į kvalifikuotą autoelektriką. Kreipkitės į specialistą, jei:
- Dažnai perdega tas pats saugiklis: Tai gali reikšti rimtesnę elektros problemą, kurią reikia diagnozuoti ir išspręsti.
- Neturite patirties dirbant su elektros sistemomis: Jei nesate tikri dėl savo gebėjimų, geriau nerizikuoti ir patikėti darbą profesionalui.
- Pastebėjote dūmus ar kvapą degėsių: Tai gali būti gaisro pavojus, todėl nedelsdami kreipkitės į specialistą.
- Automobilis turi sudėtingą elektros sistemą: Naujesni VW Passat modeliai turi sudėtingas elektros sistemas su daug elektroninių valdymo blokų. Diagnozuoti ir išspręsti problemas su tokiomis sistemomis gali būti sudėtinga.
Autoelektrikas turi reikiamą įrangą ir patirtį, kad galėtų saugiai ir efektyviai diagnozuoti ir išspręsti bet kokias elektros problemas jūsų VW Passat B5 automobilyje.
Saugiklių Blokas ir Automobilio Diagnostika
Saugiklių blokas gali būti svarbus diagnostikos įrankis. Pavyzdžiui, jei neveikia tam tikra automobilio funkcija, pirmiausia patikrinkite atitinkamą saugiklį. Jei saugiklis yra perdegęs, jį pakeitus problema gali išsispręsti. Tačiau jei saugiklis vėl perdega, tai rodo, kad elektros grandinėje yra problema, kurią reikia išspręsti.
Be to, apžiūrėdami saugiklių bloką, galite pastebėti kitų problemų, tokių kaip korozija, pažeisti laidai ar netinkamai įdėti saugikliai. Šie pastebėjimai gali padėti nustatyti gedimo priežastį.
Saugiklių Blokas ir Papildoma Įranga bei Modifikacijos
Jei planuojate įdiegti papildomą įrangą (pvz., papildomus žibintus, garso sistemą, navigacijos įrangą) į savo VW Passat B5, svarbu tinkamai prijungti ją prie elektros sistemos. Prijungiant papildomą įrangą tiesiai prie akumuliatoriaus arba esamos elektros grandinės, galite perkrauti sistemą ir sugadinti saugiklius arba net sukelti rimtesnių problemų.
Geriausia papildomą įrangą prijungti per atskirą saugiklį ir relę. Tai užtikrins, kad įranga bus apsaugota nuo perkrovų ir trumpųjų jungimų, ir nepažeis esamos automobilio elektros sistemos. Pasitarkite su autoelektriku, kad gautumėte patarimų, kaip tinkamai prijungti papildomą įrangą.
Automobilio modifikacijos, tokios kaip galios didinimas, sportinė pakaba ar kiti pakeitimai, taip pat gali turėti įtakos elektros sistemai. Didesnės galios variklis gali reikalauti didesnės srovės, o tai gali sukelti saugiklių perdegimą. Jei planuojate atlikti automobilio modifikacijas, svarbu atsižvelgti į tai, kaip tai paveiks elektros sistemą, ir atitinkamai pritaikyti saugiklius ir kitus komponentus.
Pasitarkite su specialistu, kuris specializuojasi automobilio modifikacijose, kad gautumėte patarimų, kaip saugiai ir efektyviai atlikti modifikacijas, nepažeidžiant elektros sistemos.
Saugiklių Blokas ir Aplinkosauga
Saugikliai, kaip ir kitos automobilio dalys, turi būti tinkamai utilizuojami. Saugikliai gali turėti nedidelius kiekius sunkiųjų metalų, todėl jų negalima tiesiog išmesti į buitines atliekas. Geriausia saugiklius atiduoti į specialias atliekų surinkimo vietas arba automobilių dalių parduotuves, kur jie bus tinkamai utilizuoti.
Be to, svarbu vengti teršti aplinką dirbant su elektros sistema. Saugokite, kad į aplinką nepatektų jokių skysčių ar cheminių medžiagų.
