„Volvo XC60“ 8 colių skaitmeninis prietaisų skydelis: informacija ir funkcijos

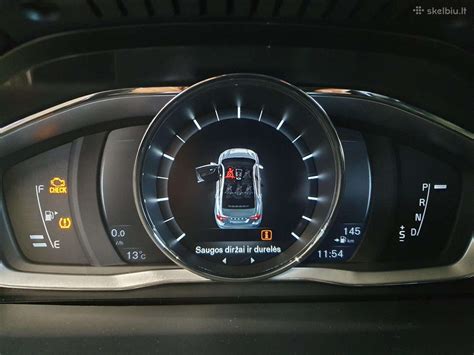

Jungtinio prietaisų skydelio informaciniame ekrane pateikiama informacija apie kai kurias automobilio funkcijas, pavyzdžiui, pastovaus greičio palaikymo sistemą ir kelionės kompiuterį. Čia taip pat rodomi pranešimai. Informacija vaizduojama ženklais ir tekstu. Informacinis ekranas taip pat vadinamas skaitmeniniu prietaisų skydeliu*.

Daugiau informacijos apie konkrečias funkcijas, kurių būklė atspindima ekrane, rasite šių funkcijų aprašuose.

Skaitmeninio prietaisų skydelio temos

Skaitmeniniame prietaisų skydelyje galima pasirinkti įvairias temas. Galimos temos yra „Elegance“, „Eco“ ir „Performance“. Temos nuostatą galima, užrakinant automobilį, įrašyti į nuotolinio valdymo raktelio atmintį.

Temos pasirinkimas

Temą galima pasirinkti tik veikiant varikliui. Norint pakeisti temą, reikia spustelėti kairiojo perjungiklio mygtuką OK ir, sukant svirtelės reguliavimo ratuką, nurodyti meniu parinktį Temos. Patvirtinkite savo pasirinkimą, spustelėdami mygtuką OK. Kai kuriuose modelių variantuose centrinės konsolės ekrano vaizdas atitinka jungtinio prietaisų skydelio temos nuostatą.

Tema „Elegance“

Šioje temoje pateikiami šie matuokliai ir indikatoriai:

• Degalų lygio matuoklis. Kai rodyklė pasiekia pirmąją baltą padalą[1], įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
• Variklio aušinimo skysčio temperatūros matuoklis.
• Spidometras.
• Tachometras. Šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
• Pavarų perjungimo lemputė[2].
• Pavarų padėties lemputė[3].

Tema „Eco“

Šioje temoje pateikiami šie matuokliai ir indikatoriai:

• Degalų matuoklis. Kai rodyklė pasiekia pirmąją baltą padalą[1], įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
• Eco guide*.
• Spidometras.
• Tachometras. Šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
• Pavarų perjungimo lemputė[2].
• Pavarų padėties lemputė[3].

Tema „Performance“

Šioje temoje pateikiami šie matuokliai ir indikatoriai:

• Degalų matuoklis. Kai rodyklė pasiekia pirmąją baltą padalą[1], įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
• Variklio aušinimo skysčio temperatūros matuoklis.
• Spidometras.
• Tachometras. Šis matuoklis nurodo variklio greitį tūkstančiais apsisukimų per minutę.
• Power guide*.
• Pavarų perjungimo lemputė[2].
• Pavarų padėties lemputė[3].

Kontroliniai ir įspėjamieji ženklai

Indikatoriniai ir įspėjamieji ženklai perspėja vairuotoją apie suaktyvintą funkciją, veikiančią sistemą arba įvykusią klaidą ar triktį.

Veikimo patikra

Visi indikatoriai ir įspėjamieji ženklai[4], išskyrus ženklus informacinio ekrano centre, šviečia, esant II raktelio padėčiai arba užvedus variklį.

Išsamus ženklų aprašymas

• ABL sistemos gedimas: Jei ABL funkcija (aktyvių judančių žibintų funkcija) sugenda, užsidega šis ženklas.
• Išmetimo sistema: Jei užvedus variklį šis ženklas šviečia, taip gali būti dėl to, jog sugedo automobilio išmetimo sistema. Rekomenduojama nuvykti į autoservisą, kad šis sistemą patikrintų. „Volvo“ rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
• ABS sistemos gedimas: Jei pasirodo šis ženklas, sistema neveikia. Įprasta automobilio stabdžių sistema veikia, tačiau be ABS funkcijos. Sustokite saugioje vietoje ir išjunkite variklį. Iš naujo užvedus variklį, jei ženklas toliau šviečia, nuvykite į servisą, kad jame patikrintų ABS sistemą. „Volvo“ rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
• Įjungtas galinis rūko žibintas: Šis ženklas užsidega, kai įjungiamas galinis rūko žibintas.
• Stabilumo sistema: Mirksintis ženklas rodo, kad stabilumo sistema veikia. Jei ženklas dega pastoviai, tai reiškia, kad sistema sugedus.
• Stabilumo sistema, sportinis režimas: Sportinis režimas leidžia važiuoti aktyviau. Sistema nustato, ar greičio pedalas spaudinėjamas ir vairas sukinėjamas greičiau, posūkiai įveikiami aktyviau nei važiuojant įprastai ir iki tam tikro lygio leidžia atlikti automobilio galinės dalies kontroliuojamo slydimo manevrą prieš įsikišdama ir stabilizuodama automobilį.
• Variklio šildytuvas (dyzeliniuose modeliuose): Šis ženklas užsidega variklio šildymo metu. Pašildymas dažniausiai įjungiamas dėl žemos temperatūros.
• Mažas kuro kiekis bake: Jei ima šviesti šis ženklas, degalų lygis bake yra žemas, todėl kaip galima greičiau įpilkite degalų.
• Informacija, skaitykite tekstinį pranešimą ekrane: Šis ženklas užsidega, kai bent viena iš automobilio sistemų veikia ne taip, kaip turėtų. Ekrane taip pat atsiranda tekstinis pranešimas. Pranešimo tekstas išvalomas mygtuku OK arba pats automatiškai išnyksta po tam tikro laiko (priklausomai nuo to, kuri funkcija yra rodoma). Informacijos ženklas taip pat gali užsidegti kartu su kitais ženklais. Kai rodomas techninės priežiūros pranešimas, simbolis ir pranešimas išvalomi naudojant OK mygtuką, arba praėjus tam tikram laikui dingsta patys.
• Įjungtos tolimosios šviesos: Šis ženklas užsidega, kai įjungiamos tolimosios šviesos arba „mirksint“ tolimosiomis šviesomis.
• Kairiojo / dešiniojo posūkio indikatorius: Abiejų posūkio signalų indikatoriai mirksi tada, kai įjungtas avarinis signalas.
• Eco funkcija įjungta: Ženklas ima šviesti suaktyvinus Eco funkciją.

Kelionės kompiuteris

Automobilio kelionės kompiuteryje įrašomos ir skaičiuojamos tokios vertės, pavyzdžiui, atstumas, degalų sąnaudos ir vidutinis greitis važiuojant. Informaciją iš kelionės kompiuterio galima rodyti jungtiniame prietaisų skydelyje ir valdyti naudojant valdymo elementus, įrengtus ant kairiojo perjungiklio, bei pateikiamus jungtinio prietaisų skydelio meniu.

Bendrosios nuostatos ir aktyvavimas

Nuostatas galima patikrinti iškart, kai tik jungtinis prietaisų skydelis automatiškai apšviečiamas atrakinus automobilį. Jei nė vienas iš kelionės kompiuterio valdymo elementų nepanaudojamas per maždaug 30 sekundžių po vairuotojo durelių atidarymo, prietaisas išsijungia. Po to, norint naudotis kelionės kompiuteriu, reikia pasukti raktelį į padėtį II arba užvesti variklį.

Jei, naudojant kelionės kompiuterį, pasirodo įspėjimas, prieš vėl suaktyvinant kompiuterį tą įspėjimą reikia patvirtinti. Patvirtinkite pranešimą, vieną kartą paspausdami posūkio svirtelės mygtuką OK.

Valdymas

Vienu metu gali būti rodomos trys kelionės kompiuterio parinktys, po vieną kiekviename „lange“. Valdymo elementai ir jų funkcijos yra šios:

• OK - atveria jungtinio prietaisų skydelio meniu, patvirtina žinutes arba meniu išrankas, atveria ciklą su kelionės kompiuterio funkcijomis ir suaktyvina pažymėtą parinktį.
• Reguliavimo ratukas - naršo meniu arba kelionės kompiuterio parinktis, atveria ciklą su kelionės kompiuterio antraštėmis ir slenka per parinktis.
• RESET - dabartinis kelionės skaitiklis nustatomas iš naujo, išeinama iš meniu struktūros, anuliuojama arba prilyginama nuliui po išrankos padarymo.

Kelionės kompiuterio antraščių deriniai

Vienu metu gali būti rodomos trys kelionės kompiuterio antraštės, po vieną kiekviename „lange“. Norėdami pasirinkti, kuriuos antraščių derinius rodyti, atlikite šiuos veiksmus:

1. Siekiant užtikrinti, kad joks valdymo elementas nebūtų sekos viduryje, pirmiausia juos reikia atstatyti, du kartus paspaudžiant mygtuką RESET.
2. Pasukite reguliavimo ratuką: pasirenkami antraščių deriniai pateikiami ciklo pavidalu.
3. Sustokite ties pageidaujamu antraščių deriniu.

Kelionės metu galima bet kada įjungti kitą jungtinio prietaisų skydelio kelionės kompiuterio antraščių derinį. Viena iš parinkčių reiškia, kad kelionės kompiuteris nerodomas (tai užgesina visus tris kelionės kompiuterio ekranus ir tuo pačiu nurodo ciklo pradžią / pabaigą).

Kelionės kompiuterio parametrų atstatymas

Kelionės ridos skaitiklis (T1 ir T2)

1. Pasukite reguliavimo ratuką ir sustokite ties antraštės deriniu su nustatytinu iš naujo kelionės matuokliu.
2. Paspaudus ir ilgai palaikius RESET, pasirinktos antraštės vertė nustatoma iš naujo.

Vidutinis greitis ir vidutinės sąnaudos

1. Paspauskite OK, kad atvertumėte jungtinio prietaisų skydelio meniu.
2. Reguliavimo ratuku suraskite meniu parinktį Kelionės komp. atstat. ir patvirtinkite spausdami OK.
3. Pasirinkite nustatyti vidutines sąnaudas, vidutinį greitį arba abu iš naujo. Patvirtinkite išranką spausdami OK.
4. Užbaikite spausdami RESET.

Jungtinio prietaisų skydelio meniu funkcijos

Jungtinio prietaisų skydelio meniu pateikiamos kelionės kompiuterio nustatymo parinktys ir kitos funkcijos. Atverkite meniu, kad patikrintumėte ir suderintumėte įvairias funkcijas.

Meniu naršymas

1. Siekiant užtikrinti, kad joks valdymo elementas nebūtų sekos viduryje, pirmiausia juos reikia nustatyti iš naujo, du kartus paspaudžiant mygtuką RESET.
2. Spauskite OK: atsiveria ciklas su visomis funkcijomis.
3. Naršykite funkcijas reguliavimo ratuku ir pasirinkite / patvirtinkite su OK.
4. Užbaikite spausdami RESET du kartus, pirmiausia baigę tikrinti / reguliuoti.

Galimos meniu parinktys
