„Volvo V50“ priekabos kablio tvirtinimas ir elektrinis pajungimas

Įžanga: Priekabos kablio montavimas - ar tai įmanoma savarankiškai?

Anksčiau kiekvienas, planuojantis automobiliu tempti priekabą, turėdavo vežti mašiną į autoservisą, kad jame būtų sumontuotas priekabos kablys. Šiandien daugumos serijinės gamybos automobilių gamintojai dar gamykloje numato, kur ir kaip bus tvirtinamas priekabos kablys, jei to pageidauja klientas. Tai žymiai supaprastina patį montavimo procesą, ir dažnai auto kabliai gali būti sumontuojami savarankiškai. Šie darbai, kuomet montuojamas automobilio kablys, kartais liaudiškai dar vadinamas „farkopas“, tikrai nepasižymi sudėtingumu.

Norint teisingai sumontuoti priekabos kablį, būtina naudoti tinkamus instrumentus ir priemones. Kabliai automobiliams privalo būti patikimai užfiksuoti ir išlaikyti jiems tenkančią apkrovą tam, kad kelyje visi eismo dalyviai būtų saugūs, automobilio kėbulas nebūtų deformuotas, o priekaba neatsikabintų.

Pasiruošimas montavimo darbams

Kadangi auto kabliai dažniausiai prie kėbulo ar rėmo tvirtinami automobilio dugno plote, patogiausia šiuos darbus atlikti ant keltuvo ar duobės. Tačiau jei duobės ar keltuvo nėra, darbus galima atlikti pakėlus automobilį domkratu, bet reikia nepamiršti, jog svarbiausia - saugumas.

Reikalingi įrankiai ir priemonės

Automobilių kabliai gamykliškai numatytais tvirtinimo taškais montuojami visai nesudėtingai, svarbu turėti darbams reikalingus įrankius. Dažniausiai suprasti, kokių įrankių prireiks, padės montavimo instrukcija, be kurios neparsiduoda nė vienas priekabos kablys. Montavimo instrukcija ne tik padės nuspręsti dėl įrankių, bet ir padės suprasti, kokiais žingsniais turi būti sumontuotas kablys priekabai. Dažnai montavimo instrukcijoje nurodoma ir jėga, kuria reikėtų priveržti tvirtinimo taškus, tam gali prireikti dinamometrinio rakto.

Dinamometriniu raktu galėsite užveržti varžtus tiksliai tokia jėga, kokia nurodyta, nes laisvi tvirtinimo varžtai, tempiant priekabą, gali atsilaisvinti, o per stipriai užveržti - trūkti.

Pagrindiniai reikalingi įrankiai:

• Grąžtas skylėms išgręžti (jei reikia);
• Raktai veržlių bei varžtų užveržimui;
• Dinamometrinis raktas;
• Užveržimo dirželiai laidams prisegti;
• Atramos parėmimui (stovai);
• Multimetras (testeris) elektros instaliacijos darbams;
• Replės;
• Atsuktuvas;
• Litavimo įranga (rekomenduojama).

Svarbiausi saugumo aspektai prieš pradedant

Prieš pradėdami darbus, įsitikinkite, jog jūsų įsigytas priekabos kablys (farkopas) tinka jūsų automobiliui. Sunku būtų įsivaizduoti labiau nuviliančią situaciją nei išardžius pusę automobilio, pamatyti, jog jūsų įsigyto auto kablio nepavyks sumontuoti automobilyje.

Taip pat prieš pradėdami darbus būtinai perskaitykite instrukciją, ypač jei analogiško darbo patirties neturite, bei apžiūrėkite vietą, kurioje bus montuojamas vilkimo kablys. Nemontuokite priekabos kablio, jei matote, jog tvirtinimo vietos pažeistos korozijos arba turi mechaninių pažeidimų, pavyzdžiui, likusių po eismo įvykio.

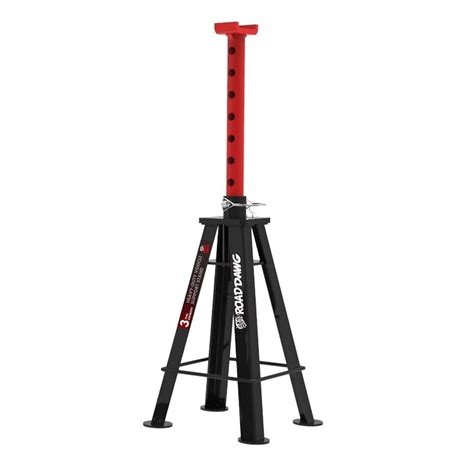

Jei automobilio kablį montuojate ne duobėje ar ant keltuvo, o pakėlimui naudosite domkratą, turėkite omenyje, kad užtraukti rankinį stabdį nepakanka - daugumoje automobilių rankinis stabdis blokuoja tiktai galinius ratus, kurie bus pakelti nuo žemės. Kad tinkamai užfiksuotumėte automobilį, po priekiniais ratais pakiškite specialias kaladėles. Pakėlę automobilio galinę ašį domkratu, būtinai padėkite ją ant atramų, nepalikite pakeltos ant domkrato - tai nesaugu.

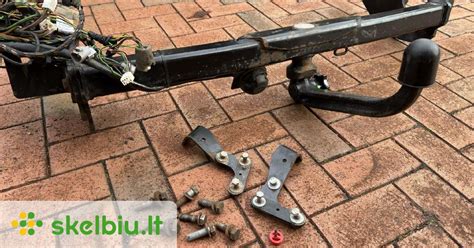

Mechaninis priekabos kablio montavimas

Šiame auto kablio montavimo etape reikės pritvirtinti vilkimo kablį jam skirtoje vietoje.

Galinio bamperio nuėmimas (jei reikia)

Patikrinkite, ar montavimo metu reikės nuimti galinį bamperį. Tai dažniausiai būna nurodyta montavimo instrukcijoje. Jei automobilio kablio montavimui būtina nuimti bamperį, nuo to ir pradėkite. Nuimtą bamperį atsargiai padėkite tokioje vietoje, kur jis netrukdys darbui. Atkreipkite dėmesį į tai, jog dažytas automobilio bamperis gali susibraižyti, todėl nedėkite jo tiesiai ant betoninių grindų, po juo patieskite paminkštintą apsauginį sluoksnį.

Tvirtinimo taškų paruošimas ir kablio fiksavimas

Kuomet bamperis nuimtas, galima tęsti darbus. Patikrinkite numatytus tvirtinimo taškus automobilio kėbule ar rėme. Jeigu juose jau yra paruoštos skylės vilkimo kablio varžtams ir jų vietos tiksliai sutampa su numatytais tvirtinimo taškais jūsų kablio elementuose - grąžto neprireiks.

Jeigu skylių tvirtinimo taškuose nėra, pažymėkite vietas, kuriose reikia pragręžti kėbulą ar rėmą ir, panaudoję grąžtą, išgręžkite tvirtinimo skyles. Prieš gręždami įsitikinkite, jog greta nėra vamzdelių, laidų ar kuro bako, kuriuos galėtumėte kliudyti.

Kuomet tvirtinimo taškai paruošti, įstatykite auto kablį jam skirtoje vietoje. Kad kablys laikytųsi savo vietoje, galima jį paremti keletu spaustuvėlių ar atramomis. Prieš užfiksuojant automobilio kablį jo vietoje, kruopščiai nuvalykite visus nešvarumus ir kelio dulkes nuo vietų greta tvirtinimo taškų, tai gali sutrukdyti tinkamai priveržti kablį arba ateityje jį atlaisvinti. Kai tvirtinimo taškai nuvalyti, priveržkite priekabos kablį varžtais iš vilkimo kablio komplekto. Tvirtinant kablius automobiliams, būtina naudoti poveržles ir nuo savaiminio atsisukimo apsaugotas veržles su plastiku.

Bamperio uždėjimas atgal

Patikimai pritvirtinus automobilio kablį, metas atgal uždėti bamperį. Prieš pradėdami šį darbą, patikrinkite, ar montavimo instrukcijos nereikalauja dalies bamperio išpjauti.

Priekabos elektros instaliacijos pajungimas: specifikacijos ir niuansai

Patikimai pritvirtinus automobilio kablį, lieka paskutinis, tačiau ne mažiau svarbus darbas - priekabos rozetės pajungimas.

Senesnių ir naujesnių automobilių skirtumai

Jei kablį montuojate senesniame automobilyje, bus paprasčiau. Senesniuose automobiliuose priekabos rozetė pajungiama paprasčiausiai parinkus reikiamus laidus ir juos pajungus priekabos rozetėje pagal schemą.

Daugumoje naujesnių automobilių prisijungti tiesiogiai prie žibintų laidų negalima, mat galiniai žibintai naujesniuose automobiliuose valdomi automobilio kompiuterio, kuris, pamatęs padidėjusį elektros srovės suvartojimą žibintuose, užfiksuos tai kaip elektros gedimą.

Modulio naudojimas „Volvo V50“ ir kituose naujesniuose modeliuose

Naujesniuose automobiliuose, tokiuose kaip „Volvo V50“ (ypač 2005 metų modelis) ir kiti „Volvo“ automobiliai nuo 2004 metų, ši problema sprendžiama montuojant papildomą kablio modulį (adapterį). Šis modulis nenaudoja automobilio žibintams perduodamos elektros srovės priekabos žibintams užmaitinti. Panaudojus tokį elektrinį kablio modulį, automobilio galiniams žibintams perduodama elektros srovė veiks tik kaip signalas - trigeris, sužadinantis visiškai kitą grandinę, kuria bus užmaitinami žibintai priekaboje. Taigi nebus sukurta papildoma apkrova automobilio žibintų grandinėje.

Kyla klausimas: ar šie adapteriai universalūs ir tinka nuo bet kokio modelio, ar reikia ieškoti konkrečiam modeliui tinkančio? „Volvo“ automobiliams, ypač naujesniems, būtina naudoti būtent jų modeliui skirtus arba suderinamus adapterius ar modulius, kad būtų užtikrintas tinkamas elektronikos veikimas ir išvengta klaidų automobilio kompiuteryje. Jungimas per reles, kaip siūloma kai kurių meistrų, gali sukelti problemų ir gedimų, todėl geriau rinktis gamintojo rekomenduojamą modulį.

Laidų pravėdimas ir sujungimas

Nepriklausomai nuo to, ar bus montuojamas elektroninis priekabos modulis, ar tiesiogiai jungiama priekabos rozetė, atliekant elektrinės dalies pajungimą, svarbu rasti vietas laidams pravesti bei paslėpti teisingai, saugiai ir hermetiškai. Jei yra galimybė, atveskite priekabos rozetės laidus į automobilio bagažinę per jau esančią ertmę. Nepalikite naujų skylių, nes pažeidus antikorozinę dangą, ji gali tapti korozijos židiniu.

Laidų sujungimui susukite nužievintus laidus kartu ir sulituokite, po to tvirtai apvyniokite kokybiška plastikine izoliacine juosta. Naudokite tiktai kokybišką izoliacinę juostą, nes nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, tokiu atveju gali kilti trumpojo jungimo grėsmė.

Priekabos šviesų pajungimo ypatumai ir schemos

Svarba ir komponentai

Priekabos šviesų pajungimas yra esminis žingsnis užtikrinant saugų ir teisėtą priekabos naudojimą. Tinkamai veikiančios šviesos užtikrina, kad kiti vairuotojai matytų jūsų priekabą tamsiu paros metu, blogomis oro sąlygomis, taip pat informuoja apie jūsų ketinimus - stabdymą, posūkių rodymą ar atbulinę eigą.

Pagrindiniai komponentai ir įrankiai priekabos šviesų pajungimui:

• Farkopas (vilkimo įtaisas);
• Priekabos laidų jungtis (kištukas);
• Automobilio laidų lizdas (rozetė);
• Laidai;
• Jungtys;
• Izoliacinė juosta.

Jungčių tipai ir schemos (7 ir 13 kontaktų)

Egzistuoja du pagrindiniai priekabos šviesų jungčių tipai: 7 kontaktų ir 13 kontaktų. 7 kontaktų jungtis palaiko pagrindines apšvietimo funkcijas, tokias kaip posūkių signalai, stabdžių žibintai, gabaritiniai žibintai, numerio apšvietimas ir masė. 13 kontaktų jungtis palaiko visas 7 kontaktų jungties funkcijas, taip pat papildomas, pavyzdžiui, atbulinės eigos žibintą, nuolatinį maitinimą, maitinimą įjungus degimą ir papildomą masę.

Toliau pateikiamos tipinės 7 ir 13 kontaktų jungčių schemos. Svarbu griežtai laikytis šių schemų, kad užtikrintumėte tinkamą šviesų veikimą ir išvengtumėte trumpojo jungimo. Pastaba: laidų spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkrečios jungties schemą.

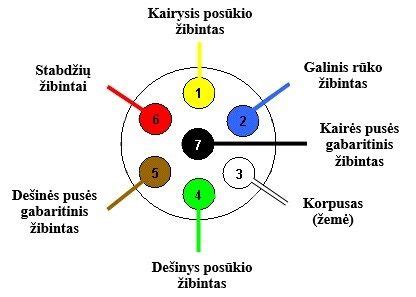

7 kontaktų jungties schema

13 kontaktų jungties schema

Jei automobilio vilkimo rėmas turi 13 kontaktų maitinimo jungtį, o priekaba turi 7 kontaktų jungtį, reikalingas adapteris. Naudokite „Volvo“ patvirtintus kabelių adapterius.

Žingsnis po žingsnio instrukcija ir saugos patarimai

Pagrindiniai žingsniai pajungiant priekabos šviesas:

1. Atsijunkite automobilio akumuliatorių. Tai būtina siekiant išvengti trumpojo jungimo ir elektros smūgio pavojaus.
2. Raskite automobilio laidų lizdą (rozetę).
3. Identifikuokite laidus naudodami multimetrą arba laidų schemą, atsižvelgiant į automobilio modelį ir pagaminimo metus.
4. Pajunkite laidus prie automobilio laidų lizdo laidų.
5. Izoliuokite jungtis kokybiška izoliacine juosta, užtikrindami sandarumą ir atsparumą drėgmei.
6. Patikrinkite jungtis.
7. Prijunkite automobilio akumuliatorių.
8. Patikrinkite šviesas. Patikrinkite, ar veikia visi posūkių signalai, stabdžių, gabaritiniai ir atbulinės eigos žibintai.

Dažnos problemos ir jų sprendimai: jei šviesos neveikia, mirksi netinkamai arba perdegė saugikliai, visada patikrinkite laidų jungtis, saugiklius ir modulio veikimą.

Saugos patarimai:

• Visada atjunkite automobilio akumuliatorių prieš pradedant darbus.
• Naudokite tik tinkamo skerspjūvio laidus.
• Užtikrinkite, kad visos jungtys būtų tvirtos ir tinkamai izoliuotos.

Alternatyvūs sprendimai apima belaidės priekabos šviesas, o modernizavimui galima naudoti LED žibintus.

Teisiniai aspektai: priekabos šviesos turi atitikti tam tikrus teisinius reikalavimus. Užtikrinkite, kad kabelis nesivelka kelio paviršiumi.

Nuimamo vilkimo kablio naudojimas „Volvo“ automobiliuose

Nuimami vilkimo kabliai suteikia lankstumo, kai kablio nereikia nuolat. Štai kaip juos prijungti ir nuimti:

Prijungimo instrukcija

1. Apsauginę uždangą nuimsite pirma paspaudę fiksatorių ir po to patraukę uždangą tiesiai atgal.
2. Įsitikinkite, ar mechanizmas yra atrakintas - pasukite raktelį pagal laikrodžio rodyklę. Kontrolinis langelis turi būti raudonas.
3. Įstatykite ir įspauskite kablį su jungiamuoju rutuliu, kol pasigirs spragtelėjimas. Kontrolinis langelis turi būti žalias.
4. Pasukite raktelį prieš laikrodžio rodyklę ir užfiksuokite kablį toje padėtyje. Ištraukite raktą iš spynelės.
5. Įsitikinkite, ar jungiamasis rutulys tvirtai įmontuotas, trukteldami jį aukštyn, atgal ir stumteldami žemyn.

Įspėjimas: Jei kablys nesumontuotas tinkamai, jį reikia atjungti ir vėl prijungti pagal pirmiau pateiktas instrukcijas. Sutepkite tik kablio rutulį; likusi kablio dalis turi likti švari ir sausa. Naudojant prikabinimo įtaisą su vibracijų slopintuvu, sukabinimo rutulio tepti negalima.

Įsitikinkite, kad priekabos saugos laidas pritvirtintas tam skirtame laikiklyje.

Nuėmimo instrukcija

1. Įkiškite raktelį ir pasukite jį pagal laikrodžio rodyklę, atrakindami spyną.
2. Įspauskite fiksavimo ratuką ir pasukite jį prieš laikrodžio rodyklę, kol išgirsite spragtelėjimą.
3. Sukite fiksavimo rankenėlę iki galo, kol ji sustos. Laikydami ją tokioje padėtyje, ištraukite vilkimo rutulį.

Įspėjimas: Jei nuimamas kablys laikomas automobilyje, jį reikia gerai pritvirtinti.

Svarbūs patarimai ir saugumas tempiant priekabą su „Volvo V50“

Bendri saugumo reikalavimai montuojant kablį

Kabliai automobiliams, nors ir gali pasirodyti, jog yra tik keletas suvirintų metalo profilių, iš tikro pagaminti preciziškai, užtikrinant reikiamą tvirtumą bei saugumą. Negalima montuoti automobilio kablio, jei jo konstrukcija buvo mechaniškai pažeista, įlenkta, matosi nekokybiškų virinimo žymių. Pačios automobilio kablio konstrukcijos jokiais būdais negalima modifikuoti - pjauti, virinti ar lenkti, būtina montuoti griežtai vadovaujantis gamintojo instrukcijomis.

Montavimo metu nepamirškite devynis kartus pamatuoti ir tik dešimtą kartą pjauti ar gręžti. Pjaukite ne daugiau, o gręžkite ne giliau nei būtina - klaidą ištaisyti gali būti labai brangu. Automobiliniai kabliai nėra sudėtingi technologiniai mechanizmai, juos tikrai galima sumontuoti ir savarankiškai, tačiau reikia nepamiršti, jog svarbiausia - saugumas: jūsų saugumas montuojant, automobilio saugumas tempiant priekabą bei kitų eismo dalyvių saugumas. O jei vis tik nesate užtikrinti savo jėgomis ar norite sutaupyti laiko, geriau kreiptis į automobilių servisą, kuriame meistrams kablių montavimas - kasdienis darbas be netikėtumų.

Priekabos svorio, krovinio ir padangų slėgio rekomendacijos

Važiuojant su priekaba, reikia mąstyti apie daug svarbių dalykų, pvz., vilkimo rėmą, priekabą ir apkrovos paskirstymą priekaboje. Krovumas priklauso nuo automobilio grynosios masės. Bendras keleivių ir priedų, pvz., vilkimo kablio, svoris tokiu pačiu dydžiu sumažina automobilio krovumą. Krovinį priekaboje paskirstykite taip, kad automobilio vilkimo rėmo apkrova neviršytų nurodytos maksimalios kablio apkrovos. Vežant maksimalų leistiną svorį, papildomai pripūskite padangas iki rekomenduojamo slėgio.

Galiniai amortizatoriai išlaiko pastovų aukštį nepriklausomai nuo automobilio krovinio svorio (iki didžiausio leidžiamo svorio). Automobiliui stovint, jo galas šiek tiek nusileidžia - tai normalu.

Informacijos apie „Volvo“ leistiną priekabos svorį rasite dokumentuose, nurodančiuose „Velkamas svoris ir vilkimo kablio apkrova“. Nustatytas maksimalus leidžiamas priekabos svoris yra „Volvo“ leidžiamas svoris. Nacionaliniai transporto priemonių reglamentai gali riboti priekabų svorį ir greitį. Vilkimo kabliai gali būti sertifikuoti didesniems ar mažesniems vilkimo svoriams nei automobilis gali faktiškai vilkti. Laikykitės nustatytų priekabos svorių rekomendacijų.

Vairavimo ypatumai su priekaba

Važiuojant su priekaba, variklis apkraunamas daugiau nei įprastai. Nevilkite sunkių priekabų, kol automobilis yra visiškai naujas. Palaukite, kol automobiliu bus nuvažiuota bent 1000 km. Važiuojant su priekaba ilgomis ir stačiomis nuokalnėmis, stabdžiai apkraunami žymiai labiau nei įprastai. Važiuodami tokiomis sąlygomis, perjunkite pavarą į vienu laipsniu žemesnę ir sulėtinkite greitį. Saugumo sumetimais negalima viršyti maksimalaus leistino automobilio su prijungta priekaba greičio. Laikykitės leistinam greičiui ir svoriui galiojančių reikalavimų. Jei važiuojate su priekaba į ilgą stačią įkalnę, važiuokite lėtai. Venkite važiuoti su priekaba statesniais nei 12 % šlaitais.

Adapteriai kabeliams ir indikacijos prietaisų skydelyje

Jei neveikia kuri nors priekabos posūkio signalo lemputė, posūkio indikatorius jungtiniame prietaisų skydelyje mirksi dažniau nei įprasta ir informaciniame ekrane pasirodo tekstas „Priekabos posūkių signalo sutrikimas“. Jei neveikia kuri nors priekabos stabdžių žibintų lemputė, rodomas „Priekabos stabdžių šviesų sutrikimas“ pranešimas. Šios indikacijos padeda greitai identifikuoti problemas ir užtikrinti saugumą kelyje.

Gamyklinis paruošimas ir sertifikatai

Jei vilkimo kablys yra pritvirtintas „Volvo” gamykloje, vadinasi, automobilis yra parengtas ir turi visą reikalingą įrangą važiuoti su priekaba. Prie automobilio tvirtinamo rėmo tinkamumas turi būti patvirtintas. Jei vilkimo kablys buvo įmontuotas vėliau, pasitikslinkite savo „Volvo” autoservise, ar jūsų automobilis yra visiškai parengtas važiuoti su priekaba.
