Volvo V40 prietaisų skydelis yra esminė automobilio dalis, teikianti vairuotojui svarbiausią informaciją apie transporto priemonės būklę ir veikimą. Suprasdami šiuos simbolius, galėsite greitai reaguoti į problemas ir užtikrinti saugų bei patikimą automobilio eksploatavimą.
Automobilio ekrane yra įvairių skirtingų ženklų, kurie skirstomi į įspėjamuosius, kontrolinius ir informacinius ženklus. Šie ženklai perspėja vairuotoją apie suaktyvintą funkciją, veikiančią sistemą arba įvykusią klaidą ar triktį. Dalis prietaisų skydelio ikonų yra tarptautiniu mastu standartizuotos pagal ISO 2575 standartą.
Įspėjamųjų Lempučių Kategorijos ir Spalvų Reikšmės
Pagrindinės automobilio simbolių spalvos yra žalia, geltona, raudona, pagal kurias lengviausia suprasti prietaisų skydelio reikšmes, tačiau taip pat galite pastebėti ir mėlynų ar baltų signalų. Gamintojai ir automobilių pagalbos organizacijos dažnai naudoja „šviesoforo“ principą: spalva padeda akimirksniu suprasti situacijos rimtumą.
- Raudonos lemputės (įspėjamieji simboliai): Indikuoja rimtus gedimus arba pavojingas situacijas, reikalaujančias nedelsiant sustabdyti automobilį ir išsiaiškinti priežastį. Ignoruojant šiuos simbolius, gali kilti pavojus automobilio saugumui arba rimtai sugadinti transporto priemonę. Raudonas įspėjamasis ženklas įsijungia tada, kai aptinkamas gedimas, kuris gali turėti įtakos automobilio saugai ir (arba) važiavimo sąlygoms. Tuo pačiu metu jungtinio prietaisų skydelio informaciniame ekrane pasirodo aiškinamasis tekstas.
- Geltonos/Oranžinės lemputės (įspėjamieji simboliai): Perspėja apie galimus gedimus arba problemas, kurias reikėtų patikrinti artimiausiu metu. Dažnai tai būna susiję su variklio, transmisijos ar kitų svarbių sistemų veikimu. Nors problema nebūtinai yra kritinė, ją reikėtų ištirti ir išspręsti kuo greičiau. Geltonos/oranžinės lemputės tik įspėja apie problemas, pavyzdžiui, sumažėjusį skysčio lygį, neveikiančią sistemą ir pan. Geltonas įspėjamasis simbolis gali įsijungti ir kartu su kitais įspėjamaisiais simboliais. Jeigu nepastebite ypatingų skirtumų automobilio veikime, galite važiuoti toliau, bet reikėtų nepamiršti, kad ilgalaikis automobilio eksploatavimas įsijungus įspėjamiesiems signalams, gali pakenkti tam tikroms automobilio sistemoms. Patikrinkite automobilį vos atsiradus galimybei.
- Žalios/Mėlynos lemputės (informaciniai simboliai): Informuoja vairuotoją apie aktyvias sistemas arba funkcijas, pavyzdžiui, įjungtus žibintus, autopiloto sistemą arba kitas pagalbines funkcijas. Žalios ir mėlynos spalvos lemputės praneša apie aktyvuotas funkcijas ir sistemas, pavyzdžiui, rūko žibintus, ilgąsias šviesas, kruizo kontrolę ir pan.
Svarbus niuansas: kai kuriuose automobiliuose tas pats simbolis gali turėti skirtingą reikšmę priklausomai nuo to, ar jis dega pastoviai, ar mirksi. Mirksintis simbolis rodo, kad sistema aktyviai veikia, o pastoviai degantis gali reikšti gedimą arba sistemos išjungimą.

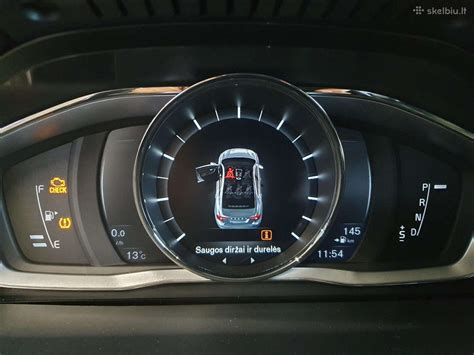

Volvo V40 Prietaisų Skydelio Išdėstymas ir Temos
Svarbu susipažinti su pagrindiniais V40 prietaisų skydelio elementais. Paprastai skydelyje rasite spidometrą (greičio matuoklį), tachometrą (variklio sūkių matuoklį), degalų lygio indikatorių, temperatūros matuoklį ir įvairias įspėjamąsias lemputes bei ekranus. Išdėstymas gali šiek tiek skirtis priklausomai nuo V40 modelio ir įrangos lygio.
Jungtinio prietaisų skydelio informaciniame ekrane pateikiama informacija apie kai kurias automobilio funkcijas ir rodomi pranešimai. Daugiau informacijos apie konkrečias funkcijas, kurios naudoja informacinį ekraną, rasite šių funkcijų aprašuose.
Skaitmeninio prietaisų skydelio temos
Skaitmeniniame jungtiniame prietaisų skydelyje galima parinkti įvairias temas: „Elegance“, „Eco“ ir „Performance“. Pasirinkti temą galima tik veikiant varikliui. Norint pakeisti temą, reikia spustelėti kairiojo perjungiklio mygtuką OK ir nurodyti meniu parinktį
Prietaisų kontrasto režimą ir spalvų režimą galima nustatyti naudojant kairiąją svirtelę. Temos pasirinkimą ir kontrasto režimo bei spalvų režimo nuostatas galima įrašyti į kiekvieno nuotolinio valdymo pultelio atmintį.
Tema „Elegance“
Šioje temoje rodomi šie matuokliai ir indikatoriai:
- Degalų matuoklis: Indikatoriui sumažėjus iki vienos baltos žymos, įsijungia geltonas žemo degalų lygio bake ženklas.
- Variklio aušinimo skysčio temperatūros matuoklis
- Spidometras
- Tachometras: Nurodo variklio greitį tūkstančiais apsisukimų per minutę.
- Pavaros keitimo indikatorius / pavaros indikatorius.
Tema „Eco“
Šioje temoje rodomi šie matuokliai ir indikatoriai:
- Degalų matuoklis: Kai rodyklė pasiekia pirmąją baltą padalą, įsijungia geltonas indikatoriaus ženklas, informuojantis apie žemą degalų lygį bake.
- Eco guide: funkcija, padedanti vairuoti ekonomiškiau.
- Spidometras
- Tachometras.
Svarbiausi įspėjamieji ir kontroliniai simboliai
Variklio ir Išmetimo Sistemos Simboliai
- Variklio įspėjamasis simbolis (Check Engine)
Šis geltonas variklio kontūras, dažnai vadinamas "Check Engine" lempute, yra vienas iš dažniausiai pasitaikančių ir gali reikšti įvairias problemas su varikliu, išmetimo sistema arba degalų sistema. Priežasčių gali būti labai įvairių, nuo paprasto atsilaisvinusio degalų bako dangtelio iki rimtų variklio gedimų.
Ką daryti: Jei šis simbolis užsidega, rekomenduojama kuo greičiau patikrinti automobilį diagnostikos įranga, kad būtų nustatyta tiksli priežastis. Jei užvedus variklį šis ženklas šviečia, taip gali būti dėl to, jog sugedo automobilio išmetimo sistema. Nuvykite į autoservisą, kad šis sistemą patikrintų. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- Variklio šildytuvas (dyzeliniuose modeliuose)
Šis ženklas užsidega variklio šildymo metu. Pašildoma dažniausiai dėl žemos temperatūros.
- AdBlue® sistema (dyzelinui)
Šis ženklas ima šviesti, kai tampa per žemas „AdBlue“ lygis arba atsiradus gedimui „AdBlue“ sistemoje. Pranešimas ekrane pateikia informaciją apie sistemos būseną.
- Šaltas variklis (mėlynas termometras)
Dažniausiai mėlyna lemputė užsidega žiemą, nes mėlynas „termometro“ simbolis praneša, kad aušinimo skystis arba alyva dar nepasiekė optimalios temperatūros.
Ką daryti: Važiuoti galima, tačiau principas „gazas-dugnas“ čia netinka. Su automobiliu, kol variklis įšils, elkitės švelniai.
- Geltona spiralė (dyzelio kaitinimo žvakės)
Ši geltona spiralė praneša apie netinkamą dyzelinių variklių kaitinimo žvakių veikimą. Ji turi užgesti po 3-5 sekundžių įjungus degimą, kai žvakės įkaista iki reikiamos temperatūros.
Pastaba: Ši lemputė gali turėti ir kitų reikšmių - simbolizuoti EGR vožtuvo, variklio valdymo bloko, purkštukų gedimus.
- Katalizatoriaus perkaitimo ir DPF simbolis
Jei geltona lemputė, simbolizuojanti katalizatorių, neužgęsta, užsikišo arba perkaito katalizatorius.
Kitas simbolis, sutinkamas dyzelių automobilių skydeliuose (dažnai dėžutės su taškeliais viduje pavidalu), reiškia, kad DPF (kietųjų dalelių) filtras užsikišo ir reikalauja regeneracijos.
Ką daryti: Tokiu atveju reikia, vadovaujantis automobilio instrukcija, nuvažiuoti tam tikrą atstumą nustatytais sūkiais.
Tepimo ir Aušinimo Sistemos Simboliai
- Alyvos slėgio įspėjamasis simbolis
Šis raudonas alyvos lašas rodo, kad variklyje yra nepakankamas alyvos slėgis. Tai labai rimta problema, galinti sukelti variklio pažeidimus.
Ką daryti: Nedelsiant sustabdykite automobilį: išjunkite variklį ir patikrinkite alyvos lygį. Papildykite alyvą, jei jos lygis žemas. Jei alyvos lygis normalus, bet lemputė vis tiek dega, gali būti alyvos siurblio gedimas arba kita rimta problema. Kreipkitės į autoservisą. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- Aušinimo skysčio temperatūros įspėjamasis simbolis
Šis raudonas termometras, panardintas į skystį, signalizuoja apie per aukštą variklio aušinimo skysčio temperatūrą. Tai gali sukelti variklio perkaitimą ir rimtus pažeidimus.
Ką daryti: Nedelsiant sustabdykite automobilį: išjunkite variklį ir leiskite jam atvėsti. Patikrinkite aušinimo skysčio lygį ir, jei jo lygis žemas, papildykite. Patikrinkite aušinimo sistemos ventiliatorių. Jei problema išlieka, gali būti termostato gedimas arba kita rimta aušinimo sistemos problema. Kreipkitės į autoservisą.
Stabdžių Sistemos Simboliai
- Stabdžių įspėjamasis simbolis
Šis raudonas šauktukas apskritime, apsuptas skliaustelių arba raidė „P“, gali reikšti kelias problemas: įjungtą rankinį stovėjimo stabdį, žemą stabdžių skysčio lygį arba gedimą stabdžių sistemoje. Ženklas nuolat švyti, kai stovėjimo stabdžiai yra įjungti.
Ką daryti: Patikrinkite, ar rankinis stabdis yra atleistas. Jei simbolis vis dar dega, patikrinkite stabdžių skysčio lygį bakelyje. Jei stabdžių ir ABS ženklai užsidega vienu metu, gali būti, kad sutriko stabdymo jėgos paskirstymo sistema. Sustokite saugioje vietoje ir išjunkite variklį, tada iš naujo užveskite. Jei abu ženklai užges, galite važiuoti toliau. Jei ženklai neužgęsta, ir stabdžių skysčio lygis normalus, tačiau ženklai tebedega, automobiliu važiuoti galima, tačiau atsargiai nuvažiuokite į autoservisą ir paprašykite, kad darbuotojai patikrintų stabdžių sistemą. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- ABS sistemos gedimas
Šis geltonas ABS užrašas apskritime rodo problemą su antiblokavimo stabdžių sistema (ABS). Įprasta automobilio stabdžių sistema veikia, tačiau be ABS funkcijos. Tai reiškia, kad stabdžiai veiks, bet ABS funkcija (apsauga nuo ratų užsiblokavimo stabdant) neveiks, ypač staigaus stabdymo metu.
Ką daryti: Sustokite saugioje vietoje ir išjunkite variklį, iš naujo užveskite. Jei ženklas toliau šviečia, nuvykite į servisą, kad jame patikrintų ABS sistemą. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- Stabdžių trinkelių indikatorius
Tai geltonas stabdžių disko su trinkelėmis simbolis, kuris yra rimtas signalas, kad turite susirūpinti stabdžių būkle - susidėvėjusios trinkelės negali užtikrinti efektyvaus stabdymo.
Ką daryti: Patikrinkite stabdžių trinkeles ir pakeiskite jas, jei reikia.
Saugos ir Stabilumo Sistemos Simboliai
- ABL sistemos gedimas (aktyvūs judantys žibintai)
Jei ABL funkcija (aktyvių judančių žibintų funkcija) sugenda, užsidega šis ženklas.
- Stabilumo sistema
Mirksintis ženklas rodo, kad stabilumo sistema veikia. Jei ženklas dega pastoviai, tai reiškia, kad sistema sugedusi. ESP (Electronic Stability Program) sistema padeda išlaikyti automobilio stabilumą posūkiuose ir ant slidžios kelio dangos.
Ką daryti: Jei dega pastoviai, rekomenduojama kuo greičiau patikrinti ESP sistemą autoservise.
- Stabilumo sistema, sportinis režimas
Ženklas ima šviesti suaktyvinus sportinį režimą. Sportinis režimas leidžia važiuoti aktyviau. Tada sistema nustato, ar greičio pedalas spaudinėjamas ir vairas sukinėjamas greičiau, posūkiai įveikiami aktyviau nei važiuojant įprastai ir iki tam tikro lygio leidžia atlikti automobilio galinės dalies kontroliuojamo slydimo manevrą prieš įsikišdama ir stabilizuodama automobilį.
- Oro pagalvių (SRS) įspėjamasis simbolis
Šis raudonas simbolis (žmogus su saugos diržu, priešais kurį yra oro pagalvė) rodo problemą su oro pagalvių (SRS) sistema. Tai gali reikšti, kad oro pagalvės gali neveikti avarijos atveju.
Ką daryti: Nedelsiant kreipkitės į autoservisą, kad būtų patikrinta oro pagalvių sistema. Oro pagalvių sistemos remontas yra sudėtingas ir pavojingas darbas, todėl jį turėtų atlikti tik kvalifikuotas specialistas.
- Saugos diržų įspėjamasis simbolis
Šis simbolis primena vairuotojui ir keleiviams užsisegti saugos diržus. Jis dažniausiai užsidega, kai automobilis pradeda judėti, o saugos diržai nėra užsegti. Šis ženklas ima mirksėti, jei priekinėje automobilio sėdynėje esantis žmogus neprisisegė saugos diržo arba jei kuris nors galinėje sėdynėje sėdintis žmogus diržą atsisegė.
- Vairo stiprintuvo įspėjamasis simbolis
Raudonas vairo simbolis su šauktuku rodo problemą su vairo stiprintuvo sistema. Vairuoti automobilį gali būti sunkiau, ypač manevruojant mažame greityje.
Ką daryti: Rekomenduojama patikrinti vairo stiprintuvo sistemą autoservise.
Apšvietimo Simboliai
- Įjungtos tolimosios šviesos
Šis mėlynas simbolis užsidega, kai įjungiamos tolimosios šviesos arba „mirksint” tolimosiomis šviesomis.
- Įjungtas galinis rūko žibintas
Šis geltonas ženklas užsidega, kai įjungiamas galinis rūko žibintas. Yra tik vienas galinis rūko žibintas. Jis sumontuotas vairuotojo pusėje.
- Kairiojo / dešiniojo posūkio indikatorius
Įjungus avarinių žibintų signalą, mirksi abu posūkių indikatoriai.
- Žibintų gedimo įspėjamasis simbolis
Geltonas lemputės simbolis su šauktuku perspėja, kad perdegė vienas iš žibintų (priekinis, galinis arba stabdžių žibintas).
Ką daryti: Tai - labai svarbu jūsų saugumui, būtina kuo greičiau pakeisti perdegusią lemputę.
Kuro ir Maitinimo Sistemos Simboliai
- Akumuliatoriaus įkrovimo įspėjamasis simbolis
Šis raudonas akumuliatoriaus simbolis (+ ir - ženklai) rodo problemą su akumuliatoriaus įkrovimu. Tai gali būti susiję su pačiu akumuliatoriumi, generatoriumi arba elektros grandine. Ji perspėja, kad, tarkime, generatorius nekrauna akumuliatoriaus baterijos. O tai reiškia, kad netrukus pristigsite elektros ir automobilis sustos.
Ką daryti: Jei šis simbolis užsidega važiavimo metu, patikrinkite akumuliatoriaus įkrovimo sistemą autoservise. Patikrinkite akumuliatoriaus jungtis, akumuliatoriaus įtampą ir generatorių. „Volvo" rekomenduoja kreiptis į įgaliotąjį „Volvo“ autoservisą.
- Mažas kuro kiekis bake / Degalų lygio simbolis
Šis geltonas simbolis rodo, kad degalų lygis bake yra žemas arba kritęs iki rezervinio lygio.
Ką daryti: Rekomenduojama kuo greičiau įpilti degalų. Paprastai bake lieka apie 5-9 litrai kuro.
Kiti Pagalbiniai ir Informaciniai Simboliai
- Slėgio padangose stebėjimo sistema (TPMS)
Šis geltonas simbolis (padangos kontūras su šauktuku viduje arba pasaga su šauktuku) įsijungia, jei užregistruojamas žemas slėgis padangose arba nutinka slėgio padangose stebėjimo sistemos triktis. Tai įspėja apie per žemą slėgį vienoje ar keliose padangose.
Ką daryti: Patikrinkite visų padangų slėgį ir pripūskite jas iki rekomenduojamo lygio, nurodyto ant automobilio durelių staktos arba naudotojo vadove. Taip pat apžiūrėkite padangas, ar nėra pradurtos. Jei po to, kai slėgis sureguliuotas, simbolis dega toliau ar mirksi, gali būti sistemos gedimas. Svarbu suprasti, kad TPMS nėra pakaitalas reguliariam slėgio tikrinimui - tai ankstyvo įspėjimo sistema.
- Pranešimas - neuždarytos durys / variklio dangtis / bagažinės dangtis
Jei tinkamai neuždaromos vienos iš durelių, informaciniame ekrane įsižiebia informacija arba įspėjamasis ženklas su aiškinamąja iliustracija. Jei automobilis važiuoja mažesniu nei maždaug 7 km/h greičiu, užsidega informacijos ženklas. Jei automobilis važiuoja didesniu nei maždaug 7 km/h greičiu, užsidega įspėjamasis ženklas.
Jei variklio dangtis uždaromas netinkamai, informaciniame ekrane parodomas įspėjamasis ženklas su aiškinamąja iliustracija. Jei bagažinės dangtis uždaromas netinkamai, informaciniame ekrane parodomas informacinis ženklas su aiškinamąja iliustracija.
Ką daryti: Kaip galima greičiau sustokite saugioje vietoje ir uždarykite atidarytas dureles, variklio ar bagažinės dangtį.
- Informacija, skaitykite tekstinį pranešimą ekrane
Šis geltonas informacinis ženklas užsidega, kai bent viena iš automobilio sistemų veikia ne taip, kaip turėtų. Ekrane taip pat atsiranda tekstinis pranešimas. Pranešimo tekstas išvalomas mygtuku OK arba pats automatiškai išnyksta po tam tikro laiko (priklausomai nuo to, kuri funkcija yra rodoma). Informacijos ženklas taip pat gali užsidegti kartu su kitais ženklais. Kai rodomas techninės priežiūros pranešimas, simbolis ir pranešimas išvalomi naudojant OK mygtuką, arba praėjus tam tikram laikui dingsta patys.
- Eco funkcija įjungta
Ženklas ima šviesti suaktyvinus Eco funkciją. Šis režimas naudojamas taupyti degalus.
- Start/Stop funkcija
Ženklas ima šviesti automatiškai išjungus variklį (kai sistema aktyvi ir variklis sustoja, pvz., prie šviesoforo).
- Pranešimas apie techninį aptarnavimą
Šiuolaikiniai automobiliai patys praneša, kada metas atlikti periodinį techninį aptarnavimą. Labai svarbu tai daryti laiku, nes aptarnavimo metu keičiama ne tik variklio alyva ir filtrai - įvertinama bendra automobilio techninė būklė.
Diagnostikos jungtis (OBD-II) ir bendrieji patarimai
Volvo V40 turi standartinę OBD-II (On-Board Diagnostics II) diagnostikos jungtį (paprastai randamos po vairu). Ši jungtis leidžia prijungti diagnostikos skaitytuvą ir nuskaityti gedimų kodus, kurie gali padėti nustatyti problemos priežastį, kai užsidega įspėjamoji lemputė. OBD-II skaitytuvus galima įsigyti automobilių dalių parduotuvėse arba internetu.
Tačiau, verta prisiminti, kad gedimų kodų nuskaitymas yra tik pirmas žingsnis. Reikia tinkamai interpretuoti kodus ir atlikti tolesnę diagnostiką, kad nustatytumėte tikrąją problemos priežastį. Kai prietaisų skydelyje užsidega lemputė, emocija dažnai lenkia logiką. Dažniausios klaidos, kurios kainuoja brangiai: pamiršti, kad raudonas alyvos slėgio signalas - ne „pakentės iki ryto“ situacija; bandyti „numušti“ lemputę atjungiant akumuliatorių ar tryninėjant klaidas be gedimo pašalinimo; ignoruoti nuolat degančius saugos sistemų indikatorius, tokius kaip ABS ar stabilumo kontrolė. Galiausiai, verta prisiminti, kad prietaisų skydelis dažnai perspėja dar prieš tai, kai vairuotojas pajunta simptomus.
Kaip: patikrinti ir papildyti transporto priemonės skysčius
Dažniausiai pasitaikantys Volvo V40 gedimai ir simptomai
Be bendrų įspėjamųjų lempučių, V40 modeliams gali būti būdingi tam tikri gedimai. Štai keletas pavyzdžių:
- Elektroninis droselis: Kai kuriuose V40 modeliuose gali pasitaikyti problemų su elektroniniu droseliu, dėl ko gali sutrikti variklio veikimas arba užsidegti variklio įspėjamoji lemputė.
- ABS davikliai: ABS davikliai yra jautrūs nešvarumams ir pažeidimams, kas gali sukelti ABS sistemos gedimo indikaciją.
- Kuro siurblys: Kai kuriuose modeliuose gali pasitaikyti kuro siurblio gedimų, dėl ko gali sumažėti variklio galia ar užsidegti variklio įspėjamoji lemputė.
- Centrinio užrakto sistema: Gali pasitaikyti problemų su centrinio užrakto sistema, ypač senesniuose modeliuose.
Jei pastebėjote neįprastus simptomus, tokius kaip sunkumai užvedant variklį, sumažėjusi variklio galia, neįprasti garsai arba vibracijos, kreipkitės į autoservisą, kad atliktų diagnostiką.
Profilaktinė priežiūra
Reguliari profilaktinė priežiūra yra geriausias būdas išvengti gedimų ir užtikrinti patikimą Volvo V40 eksploatavimą. Laikykitės gamintojo rekomenduojamo priežiūros grafiko, kuris apima alyvos keitimą, filtrų keitimą, skysčių patikrinimą ir kitus svarbius darbus. Taip pat reguliariai patikrinkite padangų slėgį, žibintus ir kitas svarbias sistemas.
Svarbios pastabos
Šis straipsnis skirtas tik bendrai informacijai. Jis neturėtų būti naudojamas kaip profesionalaus autoserviso diagnostikos ir remonto pakaitalas. Jei nesate tikri dėl savo gebėjimų atlikti remonto darbus, kreipkitės į kvalifikuotą autoservisą. Visada laikykitės saugos taisyklių dirbdami su automobiliu.
