Kuro įpurškimo sistemos „Common Rail“ rinkoje pasirodė 1997 m. Net praėjus daug metų, jų diagnostika sukelia daugybę problemų. Dažnai pasitaikanti problema yra žemas slėgis aukšto spaudimo siurblyje. Minimalus slėgis, reikalingas variklio užvedimui, yra apie 180 Bar, o naujuose automobiliuose - apie 250 Bar. Jeigu slėgis yra pakankamai aukštas, neužsivedančio variklio problema slypi ne dyzelinėje kuro sistemoje.
Viena iš esminių dyzelinio variklio dalių yra būtent kuro siurblys. Sugedęs kuro siurblys gali sukelti rimtų problemų varikliui ir bendram automobilio veikimui. Dyzelinių variklių degalų padavimo sistema tiekia reikiamą dyzelino kiekį tiksliu slėgiu. Be tokio proceso transporto priemonė tiesiog tinkamai neveiktų.
Žemo Slėgio Kuro Sistemos Diagnostika
Ne visada minėtos problemos priežastis yra siurblio ar purkštuko gedimas. Gedimo ieškoti reikia pradėti nuo žemo slėgio degimo sistemos, pradedant nuo kuro bako ir elektrinio kuro siurblio. Reikia patikrinti jų parametrus, t. y. slėgį ir srautą. Dauguma dyzelinių siurblių kurą tiekia 3,5 Bar ir 2 l/min.
Kuro Bako ir Tiekimo Linijų Patikra
Jeigu testai nėra geri, prieš keičiant dyzelinį kuro siurblį reikia patikrinti kuro pratekėjimą degalų tiekimo magistralėje, ypatingai žiemą, kai ledo gabaliukai gali blokuoti kuro srautą degalų tiekimo vamzdeliuose, esančiuose po automobilio dugnu. To priežastimi gali būti sulamdytos arba sutrūkusios guminės žarnelės.
Kuro Filtro Svarba ir Patikra
Labai dažnai žemo slėgio priežastimi aukšto spaudimo siurblyje yra kuro filtras. Kuro filtrą, kaip pigiausią iš įtariamų gedimo elementų, reikia keisti nedelsiant. Mechaninį siurblį, teikiantį žemą slėgį, galima patikrinti montuojant manometrą tarp kuro filtro ir kuro siurblio.
Varikliui dirbant, slopinamas kuro srautas už filtro, taip galima patikrinti, ar yra vakuumas siurblyje, tai parodo siurblio vidinį sandarumą. Vakuumas turi būti minimalus 0,1 Bar arba vakuumo neturi būti visai - tai reiškia, kad kuro filtras švarus. Tai nėra tiesioginis metodas patikrinti siurblio slėgį ir srautą, bet tokiu būdu galima įvertinti siurblio techninę būklę.
Bendri Kuro Siurblio Patikros Principai
Kuro siurblys yra būtinas benzininio ir dyzelinio variklio veikimui - siurbliui streikuojant sumažėja variklio galia, jis sunkiau vedasi arba, galiausiai, visai nebeužsiveda. Susidūrus su tokiomis problemomis reikėtų kreiptis į specialistus, kadangi diagnozę reikėtų pradėti nuo kompiuterinės diagnostikos pajungimo.
Automobiliai gali turėti dviejų rūšių kuro siurblius - įprastus (dažniausiai bake arba po automobilio dugnu) bei aukšto slėgio siurblius variklio skyriuje. Įprasti siurbliai yra skirti kuro tiekimui iš bako, todėl jų slėgis nėra didelis. Šie siurbliai dažniausiai suveikia, kai įjungiamas variklio degimas, todėl įjunkite ir pasiklausykite - siurblys bake turėtų aktyvuotis. Tačiau atminkite, kad ne visuose automobiliuose siurblys aktyvuojasi būtent taip, o kartais jo net nepavyks išgirsti.
Jeigu turite galimybę išimti siurblį, tai jį galite patikrinti tiesiogiai prijungdami prie akumuliatoriaus - naudodami laidus prijunkite teigiamą siurblio laidą prie akumuliatoriaus (+), o neigiamą prie (-). Bet kokiu atveju, visada verta pradėti nuo kompiuterinės diagnostikos ir saugiklių patikros. Labai dažnai šie veiksmai padeda aptikti problemą vos per keletą minučių.
Aukšto Slėgio Kuro Siurblio (Common Rail) Diagnostika
Norint nuodugniai patikrinti aukšto kuro slėgio siurblį, pavyzdžiui, Bosch CP3, tam naudojamas specialus įtaisas (Bosch nr. 0986613270). Jei žinoma, kad kuras tikrai pasiekia aukšto slėgio siurblį, tikrinamas pats Common Rail aukšto slėgio siurblys.
Solenoidinių Vožtuvų Patikra
Už slėgio reguliavimą atsako elektromagnetiniai solenoidai, reguliuojantys kuro slėgį arba kuro srautą. Abu solenoidiniai kuro vožtuvai gali būti patalpinti ant Common Rail aukšto slėgio siurblio. Jeigu ant siurblio yra tik vienas solenoidinis vožtuvas, jis visada reguliuoja tik kuro srautą.
Solenoidiniai kuro srauto vožtuvai veikia dviem kryptimis: jie atsidaro arba užsidaro. Solenoidinius kuro vožtuvus galima patikrinti palyginant slėgį aukšto slėgio kuro siurblyje pasukus starterį, su prijungtu ir atjungtu solenoidiniu kištuku. Normaliai atidarytas (arba atidarytas be variklio pagalbos, su išjungtu kištuku) solenoidinis kuro praleidimo vožtuvas leidžia tekėti maksimaliam kuro kiekiui į aukšto slėgio siurblį.
Slėgis šioje situacijoje, sudaromas Bosch siurblio, po 10 sekundžių starterio darbo turi siekti 800 Bar (kad užkirsti kelią užsivedimui, reikia atjungti purkštukus). Susidėvėję guminiai sandarinimo žiedai taip pat gali būti žemo slėgio Common Rail siurblyje priežastimi.
Slėgio Reguliavimo Vožtuvų ir Purkštukų Patikra
Priklausomai nuo slėgio reguliavimo tipo (magnetinio vožtuvo slėgio arba srauto reguliavimo, uždarius arba atidarius be maitinimo), kokį slėgį gali sudaryti siurblys, tikrinama prie atidarytos ar uždarytos vožtuvo sklendės. Atjungus jungtis nuo purkštukų (tai pašalina galimybę užsisiurbti ir kartu neleidžia užvesti variklio) paleidžiamas starteris 10 sekundžių ir slėgio monometro pagalba galima pamatyti kuro siurblio sudaromą slėgį.
Kai gauti testavimo rezultatai yra blogesni nei pateikti eksploatavimo dokumentacijoje, tai dar nereiškia, jog reikia keisti arba remontuoti Common Rail siurblį. Galbūt CR siurblys nėra sugedęs ir slėgis dingsta kažkur kitur. Kitas tyrimų etapas yra Common Rail purkštukų patikra ant automobilio.

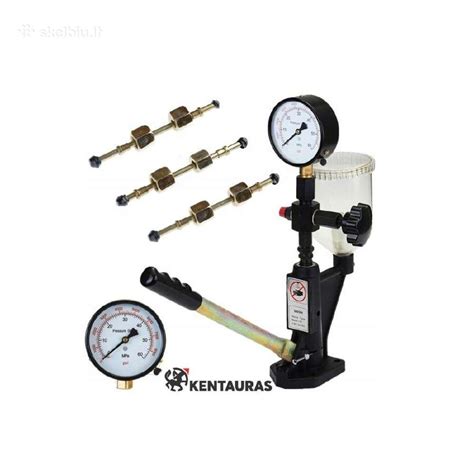

Ant purkštukų grįžtamo kuro jungčių prijungiamas specialus matavimo prietaisas su menzūrėlėmis. Norint patikrinti pjezoelektrinius purkštukus, reikalingi specialūs priešpriešinio slėgio grįžtamieji vožtuvai, sumontuoti ant kiekvieno purkštuko.
Purkštukas, kuris aiškiai praleidžia daugiau kuro, gali būti brokuotas (reikia dokumentacijoje patikrinti priimtiną kuro įpurškimą šiam purkštuko tipui). Jeigu, prie žemo slėgio, grįžtamas kuro srautas iš purkštuko nėra didelis, tai dar nereiškia, kad purkštukas yra geras. Įpurškimas iš purkštuko didėja, kai didėja slėgis, bet prie žemo slėgio (pvz.: 70 Bar) menzūrėlėse nesusidarys daug kuro. Tokiu atveju dažnai daroma skubota išvada, kad purkštukai geri.
Labai svarbu, kad po kiekvieno mazgo pakeitimo, reikia pakartoti testavimą ir įsitikinti, kad mazgo pakeitimas (siurblio arba purkštuko) davė teigiamą rezultatą. Remontą laikome baigtu, kai siurblys sėkmingai praeina slėgio sudarymo testą, purkštuko įpurškimo testą (atitinka dokumentaciją duotam kuro įpurškimo tipui).
Kuro Sistemos Gedimų Požymiai
Kuro Siurblio Gedimo Simptomai
- Variklio "trukčiojimai" arba "springimas": Anksčiausią dyzelinio kuro siurblio problemą išpranašauja motoro „trukčiojimai“, pavyzdžiui, esant didesniam greičiui. Dažniausiai tai nutinka greitkeliuose, kai vidutinis greitis šiek tiek didesnis nei įprastai važinėjant mieste. Automobilis gali puikiai nuvažiuoti kokį 50 km didesniu greičiu, tačiau mažinant greitį gali pradėti trukčioti „springti“, arba atvirkščiai staiga didinant greitį iš palaikomo gali pasijausti uždelsimas, „pridusimas“ ar trukčiojimas. Šis simptomas gali reikšti ir kitus dalykus, bet vienas iš pagrindinių yra būtent kuro siurblys. Kai šią bėdą sukelia kuro siurblys, dažniausiai tai susiję su nuolatinio slėgio trūkumu. Kuro siurblys negali visą laiką palaikyti reikiamo slėgio, todėl akimirksniu gali pasikeisti taip sugadinant įprastą kuro tiekimą.
- Galios praradimas esant didesnei apkrovai: Kuro siurblys (net ir senas) gali veikti taip, kaip turėtų normaliomis, mažo ir vidutinio apkrovimo sąlygomis. Tačiau kai transporto priemonės viršija šiuos apkrovimų lygius (pvz., važiuojant į statesnius kalnus, tempiant sunkų krovinį), degalų siurblys kartais gali patirti didesnę apkrovą nei įprasta, todėl silpniausios jo dalys gali neatlaikyti. Tais momentais pastebimas galios praradimas, kuris ypač aiškiai juntamas. Tai tikrai gana pavojinga, kai automobilis staiga praranda galią. Staigus galios kitimas taip pat yra purkštuko gedimo simptomas.
- Nereguliarus degalų siurblio veikimas: Dėl senumo arba susidėvėjimo degalų siurblio varikliuko pasipriešinimas gali būti netolygus.
- Nenormalūs garsai: Pažeistas degalų siurblys gali skleisti garsų „zirziantį“, ūžiantį garsą. Siurblys taip pat gali skleisti tokį triukšmą, jei trūksta degalų arba bake esantys degalai yra užteršti. Įprastas siurblio skleidžiamas triukšmas yra vos girdimas „dūzgimas“.
- Automobilis neužsiveda: Jei nepaisysite anksčiau minėtų simptomų, galiausiai susidursite su rimtu gedimu: kai automobilis nenori užvesti. Nustatyti, ar tai degalų siurblys, gana paprasta: bandant užvesti automobilį, jis suksis (bandys užsivesti), starteris suks, akumuliatorius veiks, bet variklis taip ir neužsives.
Diagnozė – anemija: dažniausios priežastys ir simptomai.
Kuro Slėgio Reguliatoriaus Gedimo Simptomai
Kuro slėgio reguliatorius yra komponentas, kuris padeda reguliuoti tiekiamo kuro slėgį sistemoje. Nors jis yra visuose vidaus degimo varikliuose, tačiau išvaizda gali skirtis, priklausomai nuo pačio variklio dizaino, nes skirtingi varikliai reikalauja skirtingo kuro kiekio. Gera žinia, kad blogo kuro slėgio reguliatoriaus gedimo požymiai lengvai pastebimi, o daugelyje variklių jį nėra sudėtinga pakeisti nauju.
Kuro slėgio reguliatoriaus slėgis yra stebimas automobilio kompiuterio, kuris taip pat mato kitas automobilio sistemas per įvairius signalus, perduodamus daviklių, ir taip optimizuoja variklio darbą. Visas šis procesas prasideda kuro bake. Kuro slėgio reguliatorius užtikrina, kad kuro slėgis neviršytų numatytos normos, atitinkančios variklio parametrus.
Pavyzdžiui, varikliui dirbant laisvąja eiga, išpurškiamo kuro intervalai yra labai trumpi, todėl norint išlaikyti gana aukštą slėgį, kuro slėgio reguliatoriaus vožtuvas atsidaro ir leidžia kurui tekėti į kuro baką pro grįžtamąją kuro liniją. Priešingu atveju, jei variklio sūkiai yra aukšti, vadinasi, ir daugiau kuro patenka į variklio cilindrus. Šiuo atveju išpurškiamo kuro intervalai yra ilgesni, todėl kuro slėgio reguliatoriaus vožtuvas užsidaro, taip nukreipdamas visą reikalingą slėgį į kuro purkštuvus.
Senesniuose automobiliuose vožtuvas yra valdomas diafragmos, kurią valdo variklio sukeliamas vakuumas. Varikliui dirbant laisvąja eiga, esant stipriam vakuumui, diafragma atidaro vožtuvą ir taip kuro perteklius grįžta atgal į kuro baką. Naujesniuose modeliuose vožtuvas yra reguliuojamas kompiuterio ir jo veikimo principas yra kitoks.
Žemiau apžvelgsime požymius, kurie gali būti susiję su blogo kuro slėgio reguliatoriaus gedimo požymiais. Problemos su degimo sistema kartais gali atrodyti labai klaidinančios, kadangi degimo sistemos darbas yra labai priklausomas nuo gero kitų sistemų darbo. Nors kuro slėgio reguliatoriaus gedimo požymiai gali šiek tiek skirtis priklausomai nuo automobilio modelio, tačiau yra labai panašūs:
- Sumažėjusi automobilio galia.
- Netolygus variklio darbas dirbant laisvąja eiga.
- Trūkčiojimai arba užgęstantis variklis.
- Padidėjusios kuro sąnaudos.
- Juntamas degalų kvapas, galintis reikšti degalų nuotėkį. Požymiai gali atsirasti dėl blogo kuro slėgio reguliatoriaus tarpiklio arba diafragmos, esančios viduje.
- Degalų kvapas tepale: Jeigu ištraukus tepalo lygio matuoklę galima aiškiai užuosti degalų kvapą, tai taip pat gali būti blogo kuro slėgio reguliatoriaus gedimo požymiai. Taip nutinka, kai dėl blogo kuro slėgio reguliatoriaus darbo yra išpurškiamas didesnis kuro kiekis į variklio cilindrus nei priklauso.
- Kuro linijų persipildymas degalais: Dėl blogo kuro slėgio reguliatoriaus veikimo kuro linijos gali persipildyti degalais, kurie patenka į išmetimo sistemą. Norėdami patikrinti, ar kuro linijos yra perpildytos, atjunkite vakuumo žarnelę nuo kuro slėgio reguliatoriaus ir patikrinkite, ar nėra viduje degalų.
- Padidėjęs išmetimo dujų kiekis.
- Variklis užgesta dėl per mažo slėgio: Automobilio variklis sukasi ir kartais gali atrodyti, kad trumpam buvo paleistas, tačiau staiga vėl užgęsta dėl per mažo slėgio sistemoje.
- Garsesnis nei įprasta kuro siurblio veikimas: Silpnai girdimas kuro siurblio darbas yra normalus, tačiau sugedus kuro slėgio reguliatoriui, garsas gali būti daug stipresnis ir erzinantis. Jeigu girdite, kad kuro siurblys veikia garsiau nei įprasta, vertėtų patikrinti slėgį kuro sistemoje.
Kuro slėgio reguliatoriai dažnai kainuoja vos keliolika ar keliasdešimt eurų, kai tuo tarpu siurblio bei purkštukų keitimas yra ypač brangus. Aukščiausias degalų slėgis yra laikomas aukšto slėgio kuro trasoje, kuri dažniausiai būna metalinė. Reguliatoriaus veikimo principas dažniausiai yra visiškai mechaninis ir paprastas. Jis prijungtas prie įsiurbimo kolektoriaus, aukšto slėgio kuro trasos ir grįžtamojo vamzdelio. Reguliatoriaus viduje yra spyruoklė ir membrana. Sugedęs kuro slėgio reguliatorius įprastai yra prakiuręs arba užstrigęs.
"Check Engine" Įspėjamoji Lemputė
Daugelyje šiuolaikinių automobilių prietaisų skydelyje yra įmontuotas kompiuteris. Kompiuteris skirtas stebėti automobilyje įmontuotus jutiklius. Dėl neįprasto sistemos darbo, kurį fiksuoja jutiklis, prietaisų skydelyje užsidega kontrolinė lemputė „Check Engine“. Tokiu būdu kompiuterio atmintyje yra išsaugomas klaidos kodas, pagal kurį galima numatyti, kurioje sistemos dalyje vyksta neįprasti procesai.
Diagnozė – anemija: dažniausios priežastys ir simptomai.
Kuro Sistemos Priežiūra
Tinkamai prižiūrimas kuro siurblys realiai turėtų tarnauti visą automobilio eksploatavimo laiką. Norėdami pailginti kuro siurblio tarnavimo laiką, niekada neleiskite automobilio degalų lygiui nukristi žemiau ketvirtadalio bako. Atrodo paprasta, tačiau žmonės linkę „išgręžti“ kuro baką iki dugno, todėl siurbliai greičiau susidėvi. Bake esantys degalai aušina siurblį, tačiau kai kuro lygis per mažas, siurblys gali perkaisti.
Kuro filtro keitimas taip pat padės išsaugoti kuro siurblį. Stenkitės pilti kokybišką kurą. Nors jo patikrinti gal ir neišeina, bet bent jau pilkite iš patikimų degalinių. Naudokite profesionalius kuro priedus, kurie padeda valyti, tepti ir prižiūrėti bendrai kuro sistemą.
Profesionalios Diagnostikos Svarba
Jeigu manote, kad kuro siurblys streikuoja, vienintelis kelias - kreiptis į profesionalus, kurie tiksliai identifikuos, ar tai siurblio gedimas. Dyzelinių kuro siurblių testavimui turi būti naudojama speciali profesionali įranga ir įrankiai, kurių pagalba galima tiksliai nustatyti gedimą. Tokia įranga yra brangi. Atlikus profesionalų remontą, siurbliai atitinka visus naujų siurblių parametrus ir jiems dažnai suteikiama garantija. Diagnostika nėra sunki, bet norint ją atlikti, dirbtuvėse reikia turėti daugybę įrangos (menzurėlės, manometrai, jungtys, diagnostikos įranga).
