Volvo Plastikinės ir Srieginės Tvirtinimo Detalės: Nuo Standartų iki Praktinio Pritaikymo

„Volvo“ inžinerijos filosofija remiasi patikimomis jungčių technologijomis, kurios yra transporto priemonių saugos ir ilgaamžiškumo pagrindas. Šiuolaikiniuose transporto priemonių surinkimuose (automobiliuose, sunkvežimiuose, autobusuose, statybinėje įrangoje) varžtinės jungtys naudojamos visur - nuo variklio blokų iki važiuoklės, pakabos, stabdžių ir kėbulo konstrukcijų.

„Volvo STD 5511-719“: Srieginių Tvirtinimo Detalių Standartas

„Volvo“ sukurtas standartas „Volvo STD 5511-719 Varžtų tvirtinimo technologija. Srieginių tvirtinimo detalių trinties charakteristikų nustatymas. Bandymo metodai“ aprašo bandymo metodus, naudojamus srieginių tvirtinimo detalių, tokių kaip varžtai, sraigtai ir veržlės, trinties charakteristikoms (trinties koeficientui / sukimo momento ir įtempio santykiui) matuoti ir įvertinti.

Standarto Ypatumai ir Taikymas

• Šis standartas neturi tarptautinio ar nacionalinio atitikmens, yra įmonės techninis standartas.
• Jis priklauso VCS/STD 5511 standartų serijai, kuri paprastai apima su mechaninėmis jungtimis ir movomis susijusius bandymų metodus.
• Standartas yra platesnio „Volvo“ įmonės standartų (STD) rinkinio, kuris yra teisiškai privalomas tiekėjams, kai naudojamas kaip nuoroda sutartyse, dalis.
• „Volvo“ tvirtinimo detalių tiekėjai privalo įrodyti atitiktį „Volvo STD 5511-719“ standartui, kai brėžiniuose, specifikacijose ar pirkimo užsakymuose reikalaujama nurodyti konkrečius trinties koeficientus (paprastai kartu su paviršiaus apdorojimu, pvz., cinko dribsnių danga, fosfatavimu arba tepimo priemonėmis).

Šis standartas yra nepaprastai svarbus, nes jis tiesiogiai susijęs su trinties koeficientu - vienu iš svarbiausių ir labai kintančių srieginių tvirtinimo detalių eksploatacinių savybių aspektų automobiliuose.

Bandymo Metodologija

Standartas apibrėžia trinties koeficiento (bendro, krumpliaračių ir po galvute) matavimo procedūras kontroliuojamomis sąlygomis, paprastai naudojant specializuotą įrangą, pvz., sukimo momento / įtempimo bandymų stendus.

Bandymo Įrangos Reikalavimai

• Viso įrenginio tikslumas turėtų būti toks, kad bendra matavimo paklaida būtų ne didesnė kaip plius/minus 5 procentai.
• Bandymo įranga turėtų galėti automatiškai arba rankiniu būdu pritaikyti priveržimo sukimo momentą kiekvienai veržlei, varžtui ar varžtui, nesukeldama šoninių jėgų.
• Priveržimo greitis turėtų būti reguliuojamas.
• Bandymo įranga turėtų būti aprūpinta įtaisu bendram sukimo momentui matuoti. Matavimo įtaiso tikslumas turėtų būti toks, kad bendra matavimo paklaida būtų ne didesnė kaip plius/minus 2 procentai.
• Tarpo angos turėtų būti tinkamos naudoti pagal ISO 273 standartą.
• Turi būti įmanoma pritvirtinti jungiamąsias dalis, kad jos nesisuktų priveržiamos dalies atžvilgiu.

Bandymo Procedūra

1. Bandymas atliekamas 10-35 laipsnių Celsijaus aplinkos temperatūroje, naudojant suspaudimo jėgos matavimo prietaisą.
2. Jei nenurodyta kitaip, kiekvienas jungties tipo trinties charakteristikų nustatymas apima 20 bandymo nustatymų.
3. Kiekvienam nustatymui naudojamas naujas varžtas, srieginė skylė ir pagrindas.
4. Suspaudimo procesas atliekamas nuolat rekomenduojamu pastoviu 10 aps./min. greičiu. Suspaudimo greitis neturėtų viršyti 25 aps./min. Tikrasis suspaudimo greitis įrašomas į bandymo ataskaitą.
5. Išmatuoti dydžiai nuolat registruojami viso suspaudimo proceso metu.

Kai varžtas priveržiamas naudojant sukimo momentą, kuris yra labiausiai paplitęs automatizuotose gamybos linijose, tik 10-20 % taikomo sukimo momento ištempia varžtą ir sukuria gniuždymo apkrovą. Likę 80-90 % naudojami trinčiai įveikti.

Tinkamų Tvirtinimo Detalių Svarba „Volvo“ Automobiliams

Norint, kad „Volvo“ automobilis veiktų sklandžiai ir saugiai, būtina jį prižiūrėti su tinkamomis autodalimis. „Volvo“ automobiliai yra žinomi dėl savo saugumo, ilgaamžiškumo ir skandinaviškos inžinerijos, bet net ir geriausioms mašinoms laikui bėgant reikia pakeisti atsargines dalis. OEM Volvo dalys - tai originalios įrangos gamintojo dalys, pagamintos specialiai „Volvo“.

Plastikinės ir Srieginės Tvirtinimo Detalės Asortimentas

Tinkamų tvirtinimo detalių pasirinkimas yra itin svarbus kiekvieno automobilio techninei priežiūrai. Rinkoje yra daug tiekėjų, siūlančių platų detalių asortimentą.

Prekės ženklas „Autosmilga“

„Autosmilga“ yra Lietuvoje veikiantis prekės ženklas, siūlantis aukštos kokybės automobilių priedus ir tvirtinimo detales. Asortimente - valstybinių numerių rėmeliai, plastikiniai ir metaliniai tvirtinimai, atšvaitai, guminiai gaminiai, automobilių lipdukai. Įmonė turi ilgametę gamybos patirtį nuo 1985 m., o jų gaminiai yra žinomi dėl savo ilgaamžiškumo.

Prekės ženklas „Romix“

„Romix“ yra Lenkijos prekės ženklas, siūlantis platų aukštos kokybės tvirtinimo detalių ir priedų asortimentą įvairių markių automobiliams. Pasirinkimas apima kėbulo laikiklius, sparnų ir buferių laikiklius, variklio skyriaus dangčius, varžtus ir kt. „Volvo“ naudoja daug skirtingų „Volvo“ modelių, o „Romix“ siūlo sprendimus daugeliui jų. Taip pat „Romix“ siūlo tvirtinimo detales, skirtas slenksčių apdailai, šoninių bagetų montavimui ir kt.

Konkretūs „Volvo“ Tvirtinimo Detalių Pavyzdžiai

Toliau pateikiami keli pavyzdžiai su konkrečiais matmenimis ir OEM kodais, kurie padės identifikuoti reikiamas detales:

Stumiami Kaiščiai

Šie stumiami kaiščiai yra universalūs ir tinka įvairiems automobiliams, įskaitant „Mercedes-Benz“ ir „Volvo“. Jie dažnai naudojami apdailos plokščių tvirtinimui.

• Matmenys: t = 10 mm, f = 5 mm, h = 9 mm. OEM kodai: Volvo: 947098, Mercedes-Benz: 0009900392.
• Kiti stumiami kaiščiai gali turėti skirtingus matmenis: t = 16 mm, f = 10 mm, h = 15 mm. OEM kodas: Volvo: 8659732.

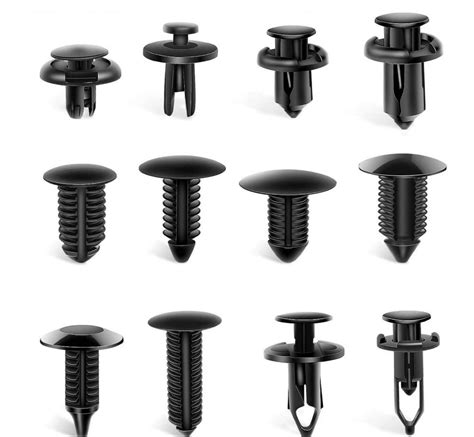

Plastikinės Tvirtinimo Detalės įvairiems „Volvo“ modeliams

„Volvo“ automobiliuose plastikinės tvirtinimo detalės naudojamos įvairiose vietose, nuo buferių iki interjero apdailos.

• 850, 940, 960 modeliams: Buferio tvirtinimo detalės su perdanga - apatinis tvirtinimas, išsiplėtimo dangtelis ø 6: OEM 1268176.
• 850, 940, 960, S80 ('99-'07), V70 ('00-'08), XC70 ('00-'07) modeliams: Variklio dangčio sandarikliai, bagažinės durys, durelės: OEM 9133073 (850, S80, V70, XC70).
• 940, 960 modeliams: Variklio dangčio tarpinės: OEM 1392902.
• C30 ('06-'12), C70 ('97-'06), S40/V50 ('04-'07, '07-), S60 ('00-'09) modeliams: Spaustukai prie prietaisų skydelio ir vidiniai.
• S40/V40 ('96-'03), S80 ('07-) modeliams: Šoninių bagetų montavimas, slenksinės juostos: OEM 30817220.

Metalines Sąvaržas

Metalines sąvaržas naudoja įvairūs gamintojai, pavyzdžiui, „Mikalor“ ir „Mammooth“. Jos gali būti naudojamos įvairiems tikslams, nuo žarnos tvirtinimo iki kabelių sujungimo.

Pateikiama lentelė su kai kuriais „Mikalor“ metalinių sąvaržų pavyzdžiais:

Varžtai ir Veržlės

Įvairūs varžtai ir veržlės, tokie kaip „FeBi“ varžtai ar „Elring“ veržlės, yra būtini įvairiems tvirtinimo darbams atlikti. Svarbu atkreipti dėmesį į sriegio matmenis ir žingsnį.

Specifinės Dyzelinių Variklių Detalės

Specifinės detalės, tokios kaip laiko užraktas „Volvo 2.0“ dyzeliniam varikliui, yra kritinės variklio veikimo ir priežiūros metu. Šie įrankiai skirti konkretiems variklių modeliams ir yra būtini atliekant remonto darbus.

Oro Kondicionieriaus Droselio Vožtuvas

Geltonas „Volvo“ oro kondicionieriaus droselio vožtuvas yra išsiplėtimo vožtuvas, naudojamas slėgiui oro kondicionavimo sistemoje sumažinti.
