Įprastus apvalius automobilių vairus naudojame jau daugiau nei 100 metų. Jie keitėsi nedaug ir, panašu, artimiausioje ateityje nieko geresnio išrasta nebus. Tačiau gamintojai tikrai bandė - štai „Saab“ vairą galvojo pakeisti vairalazde. Vairą pakeisti bandė ne viena kompanija. Štai 1965 metais „Ford“ bandė panaudoti du mažus žiedus.
1993 metais „Saab“ dalyvavo „Prometheus“ programoje, kuri skyrė finansavimą projektams, kurie gali pagerinti automobilių saugumą. „Saab“ sukūrė kelias pažangias idėjas: prie eismo sąlygų prisitaikantį autopilotą, IR kameras prastam matomumui ir, žinoma, savo keistai atrodančią vairalazdę. „Saab“ gerai apžiūrėjo savo itin saugius automobilius ir nusprendė, kad jų konstrukcija yra labai tvirta. „Saab“ automobiliai tuo metu buvo vieni saugiausių rinkoje.
Tačiau viduje problemų kėlė vairas - net su oro pagalve vairuotojas patirdavo stiprius sužalojimus, kuomet avarijos metu rėždavosi į kietą vairą. Inžinieriai suprato, kad geriausia būtų vairo atsikratyti, bet kaip? „Saab“ pasirinko vairalazdę, kurią sumontavo pačiame salono centre. Kadangi neliko vietos pavarų perjungimo svirčiai, prototipui pasirinktas 9000 su automatine transmisija. Tokia konfigūracija palengvino oro pagalvių montavimą, atlaisvino daug vietos priešais vairuotoją, pagerino prietaisų skydelio matomumą.
Dar daugiau - dizaineriai prietaisų skydelį būtų sukūrę visiškai naują, jei tik vairalazdė būtų prigijusi. Kitaip tariant, šis sprendimas galėjo visiškai pakeisti automobilių salonų išvaizdą - toks svarbus, dominuojantis komponentas šiandien yra vairas. Tačiau ir tai dar ne viskas. Vairalazdė neturėjo jokios mechaninės jungties su priekiniais ratais. „Saab“ šia proga nusprendė išbandyti „steer-by-wire“ technologiją, kuomet ratus į šalis sukioja elektros varikliai, gaunantys signalą iš vairalazdės. Tai turėjo leisti keisti vairavimo charakteristikas pagal vairuotojo poreikius.
„Saab“ vairalazdės projekto iššūkiai ir nepakankamumai
Nuo maksimalios kairės iki maksimalios dešinės vairai įprastai apsisuka 3,5 karto - tai yra standartinis rodiklis. Tačiau juk vairalazdė net prie geriausių norų būtų galėjusi judėti tik 180 laipsnių kampu, o realiai judėjo dar mažiau. Tai reiškė, kad net mažiausi vairuotojo judesiai stipriai keisdavo vairuojamų ratų posūkio kampą. Reikalus blogino ir minėta „steer-by-wire“ sistema - ji veikė tiesiog per lėtai. Kadangi tarp ratų ir vienintelio vairavimo įrankio nebuvo mechaninės jungties, vairuotojui buvo sunku įvertinti kelio dangą, buvo sunku suprasti, kas vyksta. Galiausiai, vairalazdė yra ne tokia patogi kaip įprastas vairas ir prie jos būtų sunku priprasti. Taigi projektas toliau nepasistūmėjo.
Vairo mechanizmo įtaisas ir veikimo principai
Vairo mechanizmas yra esminė automobilio dalis, užtikrinanti transporto priemonės valdymą. Jis leidžia vairuotojui kontroliuoti automobilio kryptį, perduodant vairo judesius į ratus. Pagrindinė vairo mechanizmo funkcija - užtikrinti, kad vairuotojo atliekami vairo judesiai būtų efektyviai perduodami į automobilio ratus, leidžiant vairuotojui tiksliai valdyti transporto priemonę. Šis procesas apima jėgos perdavimą ir dažnai - jos padidinimą, kad vairavimas būtų lengvesnis ir patogesnis.

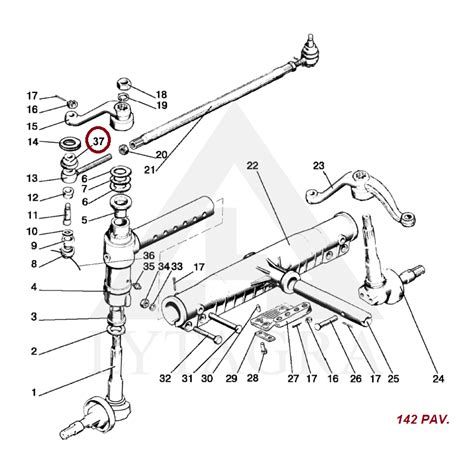

Pagrindiniai vairo mechanizmo komponentai:
- Vairaratis: Tai yra sąsaja tarp vairuotojo ir vairo sistemos. Vairuotojas sukdamas vairaratį inicijuoja valdymą.
- Vairo velenas: Jungia vairaratį su vairo mechanizmu. Jis perduoda sukimo momentą nuo vairo į pavarą. Vairo velenas dažnai susideda iš kelių dalių, sujungtų kryžmėmis, kad kompensuotų vibracijas ir smūgius.
- Vairo pavara (reduktorius): Tai pagrindinis mechanizmas, kuris padidina vairuotojo sukimo jėgą ir perduoda ją į ratus. Dažniausiai naudojami krumpliaračiai arba sraigtiniai mechanizmai.
- Traukės ir svirtys: Šios dalys jungia vairo pavarą su ratų ašimis ir perduoda jėgą, reikalingą ratams pasukti. Traukės dažnai reguliuojamos, kad būtų užtikrintas tinkamas ratų suvedimas.
- Vairo stiprintuvas (pasirinktinai): Daugelis šiuolaikinių automobilių turi vairo stiprintuvą, kuris palengvina vairavimą, sumažindamas jėgą, reikalingą vairaračiui sukti. Vairo stiprintuvai gali būti hidrauliniai arba elektriniai.
Veikimo principas: Kai vairuotojas suka vairaratį, sukimo momentas perduodamas per vairo veleną į vairo pavarą. Pavara padidina šią jėgą ir perduoda ją traukėms bei svirtims, kurios pasuka ratus. Vairo stiprintuvas, jei yra, padeda sumažinti vairuotojo pastangas, ypač manevruojant mažais greičiais.
Skirtingi vairo mechanizmų tipai
Yra keletas skirtingų vairo mechanizmų tipų, kurie skiriasi konstrukcija ir veikimo principu. Populiariausi tipai:
Krumpliaratinis vairo mechanizmas
Krumpliaratinis vairo mechanizmas yra vienas iš labiausiai paplitusių tipų, ypač lengvuosiuose automobiliuose. Jis pasižymi paprastumu, efektyvumu ir tikslumu. Konkstrukcija: Šio tipo mechanizme krumpliaratinio veleno (vairo veleno) jungiasi su dantytu reikalais. Kai vairaratis sukamas, krumpliaratis sukasi ir stumia reikalą į šoną, taip pasukdamas ratus per traukes ir svirtis. Privalumai: Paprasta konstrukcija ir mažas svoris. Didelis efektyvumas. Geras valdymas ir tikslumas. Trūkumai: Mažesnis jėgos padidinimas nei kitų tipų mechanizmuose. Gali būti jautrus smūgiams ir vibracijoms.
Sraigtinis vairo mechanizmas
Sraigtinis vairo mechanizmas dažniausiai naudojamas sunkesnėse transporto priemonėse, tokiose kaip sunkvežimiai ir autobusai, dėl didesnio jėgos padidinimo. Konkstrukcija: Šiame mechanizme vairo velenas turi sraigtą, kuris įsriegtas į veržlę. Kai vairaratis sukamas, sraigtas sukasi ir stumia veržlę, kuri per svirtis ir traukes pasuka ratus. Privalumai: Didelis jėgos padidinimas. Atsparumas smūgiams ir vibracijoms. Trūkumai: Sudėtingesnė konstrukcija nei krumpliaratinio mechanizmo. Mažesnis efektyvumas. Didesnis svoris.
Hidraulinis vairo stiprintuvas (HVS)
Hidraulinis vairo stiprintuvas (HVS) naudoja hidraulinę jėgą, kad palengvintų vairavimą. Jis gali būti naudojamas su krumpliaratiniais arba sraigtiniais vairo mechanizmais. Konkstrukcija: HVS sistemoje yra hidraulinis siurblys, kuris varomas variklio, hidraulinis cilindras ir valdymo vožtuvas. Kai vairaratis sukamas, valdymo vožtuvas nukreipia hidraulinį skystį į cilindro vieną ar kitą pusę, padėdamas vairuotojui pasukti ratus. Privalumai: Žymiai sumažina vairuotojo pastangas. Geresnis valdymas ir komfortas. Trūkumai: Sudėtingesnė sistema. Reikalauja priežiūros (skysčio lygio patikrinimas ir keitimas). Gali sumažinti vairo jautrumą.
Elektrinis vairo stiprintuvas (EVS)
Elektrinis vairo stiprintuvas (EVS) naudoja elektros variklį, kad palengvintų vairavimą. Jis tampa vis populiaresnis dėl didesnio efektyvumo ir galimybės reguliuoti stiprinimo lygį. Konkstrukcija: EVS sistemoje yra elektros variklis, kuris padeda pasukti vairo veleną arba veikia tiesiogiai ant vairo pavaros. Sistemos valdymui naudojami įvairūs jutikliai, kurie stebi vairo sukimo kampą ir greitį. Privalumai: Didesnis energijos efektyvumas nei HVS. Galimybė reguliuoti stiprinimo lygį priklausomai nuo greičio ir kitų faktorių. Mažiau priežiūros. Lengvesnė integracija su kitomis automobilio sistemomis (pvz., parkavimo asistentu). Trūkumai: Gali būti brangesnis nei HVS. Gali būti mažiau jautrus nei HVS.
Kiekvieno automobilio vairo mechanizmo paaiškinimas | Hidraulinė, elektrinė ir vairavimas elektroniniu būdu
Vairo mechanizmo priežiūra ir gedimai
Tinkama vairo mechanizmo priežiūra yra būtina norint užtikrinti saugų ir patikimą automobilio valdymą. Vairo kolonėlė - tai velenas, jungiantis vairą salone su automobilio ratus vairuojančiu mechanizmu. Kai vairuotojas pasuka vairą, judesys perduodamas vairo kolonėle į vairo krumpliaračio mazgą ar kitą analogišką sistemą. Šis mechaninis judesys perduodamas ir leidžia pasukti ratus.
Dažniausi vairo mechanizmo gedimų požymiai:
- Garsai: Griežimo, trinties, traškėjimo arba stuksenimo/kalenimo garsai gali reikšti vairo kolonėlės problemas, pvz., tepalo trūkumą arba susidėvėjusius guolius.
- Sunkiau sukti vairą: Tai dažnas ženklas apie vairo kolonėlės problemas, galintis reikšti vidinių guolių problemą arba pačios vairo kolonėlės gedimą.
- Laisvas vairas: Gali pranešti apie susidėvėjusias vairo kolonėlės įvores arba guolius.
- Vairas nesugrįžta į centrą: Vairas, kuris po posūkio, jį atleidus, nesugrįžta į centrą arba važiuojant tiesiai nesilaiko tiesioje padėtyje, gali rodyti vairo kolonėlės problemą.
- Vibracija ar drebėjimas: Pernelyg didelė vairo vibracija arba drebėjimas, jaučiamas ar net matomas bei girdimas, yra įspėjamasis požymis apie vairo kolonėlės gedimus. Tai gali būti susiję su nesubalansuotais ratais, susidėvėjusiomis padangomis, susidėvėjusiais guoliais ar pažeistais šarnyrais. Vairo kolonėlės šarnyrai užtikrina, kad vairas suktųsi sklandžiai.
- Įspėjamoji lemputė prietaisų skydelyje: Šiuolaikinėse transporto priemonėse, kuriose įrengtos pažangios diagnostikos sistemos, dėl sugedusios vairo kolonėlės prietaisų skydelyje gali užsidegti įspėjamosios lemputės.
Vairo mechanizmo priežiūra apima:
- Vairo skystis (HVS): Patikrinkite skysčio lygį ir būklę. Jei skystis tamsus arba purvinas, jį reikia pakeisti.
- Traukės ir svirtys: Patikrinkite, ar nėra pažeidimų, laisvumo ar korozijos. Jei reikia, sureguliuokite ratų suvedimą.
- Vairo stiprintuvo diržas (HVS): Patikrinkite, ar diržas nėra susidėvėjęs, įtrūkęs ar atsilaisvinęs. Pakeiskite diržą, jei reikia.
- Vairo mechanizmo komponentai: Patikrinkite, ar nėra nuotėkių, laisvumo ar kitų pažeidimų.
Vairo kolonėlės remonto kaina labai priklauso nuo gedimo/problemos tipo bei jūsų automobilio markės ir modelio. Paprastos detalės keitimas gali kainuoti vos keliasdešimt eurų, kai tuo tarpu rimtesnis remontas atsieis bent kelis šimtus eurų. Darbų trukmė taip pat priklauso nuo tų pačių faktorių.
Papildomi aspektai, susiję su vairavimo mechanizmu
Šiuolaikinėse transporto priemonėse įrengtas vairo užraktas. Jis saugo automobilį nuo vagystės. Norint užrakinti centrinį vairo užraktą, reikia išjungti variklį ir ištraukti raktą iš užvedimo mechanizmo. Tada sukant vairą į kairę arba į dešinę, turėtų pasigirsti trakštelėjimas, ir vairo daugiau pasukti bus neįmanoma. Norint atrakinti vairo užraktą, reikia įstatyti raktą į užvedimo mechanizmą ir trumpais judesiais sukti vairą į kairę ir į dešinę, tuo pačiu metu sukant raktą. Vairo užraktas turi atsirakinti.
Vairo kampo jutiklis matuoja vairo rato pasukimo kampą ir perduoda šią informaciją į automobilio valdymo sistemą. Ši informacija yra svarbi įvairioms funkcijoms, tokioms kaip stabilumo kontrolė (ESC), traukos kontrolė (TCS) ir parkavimo pagalbos sistemos.
Vairo kryžmė yra jungtis, kuri leidžia sujungti vairą su vairo kolonėle, net jei jie nėra vienoje tiesėje. Tai svarbu, nes leidžia perduoti sukamąjį judesį iš vairo į vairo mechanizmą, nepriklausomai nuo kampo tarp vairo veleno ir vairo kolonėlės.
Vairo mechanizmo modernizavimas ir ateities tendencijos
Vairo mechanizmai nuolat tobulinami, siekiant padidinti efektyvumą, saugumą ir komfortą. Ateities tendencijos apima:
- Elektrinis vairavimas "by-wire": Šiose sistemose nėra tiesioginio mechaninio ryšio tarp vairo ir ratų. Vairo judesiai perduodami elektroniniu būdu, o ratus pasuka elektros varikliai. Tai leidžia sukurti pažangesnes valdymo sistemas ir integruoti jas su autonominio vairavimo technologijomis.
- Kintamo perdavimo santykio vairo mechanizmai: Šie mechanizmai automatiškai keičia perdavimo santykį priklausomai nuo greičio ir kitų faktorių. Tai leidžia užtikrinti didesnį manevringumą mažais greičiais ir didesnį stabilumą dideliais greičiais.
- Integravimas su pažangiomis vairavimo pagalbos sistemomis (ADAS): Vairo mechanizmai vis labiau integruojami su ADAS, tokiomis kaip eismo juostos laikymosi sistema, automatinis parkavimas ir avarinio stabdymo sistema.
