Šiame vadove pateikiama išsami informacija apie jūsų „Volvo S60“ saugiklius, jų paskirtį, taip pat bendrosios automobilio priežiūros ir valymo instrukcijos. Saugiklių dėžutės ir jų turinio supratimas yra svarbus jūsų automobilio elektros sistemos tinkamam veikimui užtikrinti.

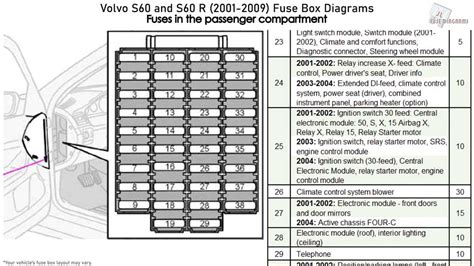

Saugiklių skydeliai ir jų funkcijos
„Volvo S60“ turi kelias saugiklių dėžutes. Pagrindinė saugiklių dėžutė yra po daiktadėže ir joje esantys saugikliai saugo tokias sistemas kaip elektros lizdai, ekranai ir durelių moduliai. Vidinėje dangtelio pusėje rasite lipduką su schematišku saugiklių išdėstymu ir jų funkcijomis. Variklio skyriuje esančioje saugiklių dėžutėje taip pat yra vietos atsarginiams saugikliams.
Dangtelio viduje esantis lipdukas palengvina saugiklių išėmimo ir montavimo procedūrą, o kai kurios dangteliai turi specialias replės, padedančias atlikti šiuos veiksmus.
Saugiklių lentelė ir amperažas
Žemiau pateikiama supaprastinta saugiklių lentelė, kurioje nurodytas saugiklio numeris, jo funkcija ir amperažas. Atkreipkite dėmesį, kad tai yra bendrinis sąrašas, o tikslus jūsų automobilio konfigūracija gali skirtis.
| Funkcija | Amperažas | Tipas |
|---|---|---|
| Judesio jutiklis* | 5 | Mikro |
| Medijos leistuvas | 5 | Mikro |
| Vairuotojo ekranas | 5 | Mikro |
| Centrinio valdymo pulto klaviatūra | 5 | Mikro |
| Saulės jutiklis | 5 | Mikro |
| Vairo sistema | 5 | Mikro |
| Užvedimo rankenėlės ir stovėjimo stabdžio valdymo elemento modulis | 5 | Mikro |
| Šildomo vairo* sistemos modulis | 15 | Mikro |
| Klimato kontrolės sistemos valdymo modulis | 10 | Mikro |
| Vairo užraktas | 7,5 | Mikro |
| Diagnostinis lizdas OBDII | 10 | Mikro |
| Centrinis ekranas | 5 | Mikro |
| Klimato kontrolės sistemos ventiliatoriaus modulis, priekis | 40 | MCase[1] |
| USB šakotuvas | 5 | Mikro |
| Valdymo elementų apšvietimas; salono apšvietimas; salono galinio vaizdo veidrodėlio pritemdymas*; lietaus ir šviesų jutiklis*; klaviatūra tuneliniame valdymo pulte, šalia galinės sėdynės kojų srities*; elektra valdomos priekinės sėdynės*; valdymo skydeliai galinėse durelėse; ventiliatoriaus modulis klimato kontrolei kairėje / dešinėje | 7,5 | Mikro |
| Vairuotojo pagalbos funkcijų valdymo blokas | 5 | Mikro |
| Panoraminis stoglangis su saulės užuolaidėle* | 20 | Mikro |
| Projekcinis rodinys* | 5 | Mikro |
| Salono apšvietimas | 5 | Mikro |
| Ekranas viršutiniame valdymo pulte (priminimas apie saugos diržus / priekinės keleivio sėdynės saugos oro pagalvės indikatorius) | 5 | Mikro |
| Prijungtinio automobilio valdymo modulis; „Volvo On Call“ valdymo modulis | 5 | Mikro |
| Garso valdymo įrenginys (stiprintuvas) | 40 | MCase[1] |
| Daugiadiapazonės antenos modulis | 5 | Mikro |
| Sėdynių komforto (masažo) moduliai, priekiniai* | 5 | Mikro |
| Alkospyna* | 5 | Mikro |
| Degalų siurblio kontrolės modulis | 15 | Mikro |
| Relių ritės centriniame elektros bloke variklio skyriuje, transmisijos skysčio siurblio relės ritė | 5 | Mikro |
| Bagažinės dangčio arba bagažinės durų atidarymas pėdos judesiu* | 5 | Mikro |
| Vairuotojo pusės priekinės sėdynės šildymas | 15 | Mikro |
| Keleivių pusės priekinės sėdynės šildymas | 15 | Mikro |
| Aušinimo skysčio siurblys | 7,5 | Mikro |
| Elektra valdoma vairuotojo sėdynė* | 20 | Mikro |
| Pakabos valdymo modulis (aktyvioji pakaba)* | 20 | Mikro |
| „Sensus“ sistemos kontrolės modulis | 10 | Mikro |
| Elektra valdoma priekinė keleivio sėdynė* | 20 | Mikro |
| TV* (kai kuriose rinkose) | 5 | Mikro |
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže[3] | 50 | |
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 50 | |
| Pirminis saugiklis centriniam elektriniam blokui bagažinėje[3] | 60 | |
| Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže | 60 | |
| Pirminis relių ir saugiklių dėžutės saugiklis po daiktadėže[3] | 60 | |
| Papildomas elektrinis šildytuvas*[3] | 100 | |
| Šildomas priekinis stiklas*[3], kairioji pusė | 40 | |
| Prekinio stiklo valytuvai | 30 | |
| Stovėjimo šildytuvas* | 25 | |
| Ventiliatorius[3] | 40 | |
| Šildomas priekinis stiklas*[3], dešinioji pusė | 40 | |
| ABS siurblys | 40 | |
| ABS vožtuvai | 20 | |
| Priekinių žibintų plautuvai* | 20 | |
| Priekinių žibintų aukščio reguliavimas*, aktyvieji ksenoniniai priekiniai žibintai (ABL)* | 10 | |
| Pirminis centrinio elektroninio modulio (CEM) saugiklis po daiktadėže | 20 | |
| ABS | 5 | |
| Reguliuojama vairo jėga* | 5 | |
| Variklio valdymo modulis, transmisijos valdymo modulis, oro pagalvės | 10 | |
| Šildomi valytuvų purkštukai* | 10 | |
| Relės ritės | 5 | |
| Papildomi žibintai* | 20 | |
| Garso signalas | 15 | |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje (4 cil.); Variklio valdymo modulis (4 cil.) | 5 | |
| Relės ritė pagrindinėje variklio valdymo sistemos relėje (5 cil. dyzelinis); variklio valdymo modulis (5 cil. dyzelinis) | 10 | |
| Transmisijos valdymo modulis | 15 | |
| Pagalbinis aušinimo skysčio siurblys (4 cil. dyzelinis) | 15 | |
| Relių ritės centriniame elektriniame bloke, variklio skyriaus nekaistančioje zonoje Start/Stop | 5 | |
| Žvakės valdymo modulis (5 cil. dyzelinis) | 10 | |
| Variklio valdymo modulis (4 cil.) | 20 | |
| Variklio valdymo modulis (5 cil. dyzelinis) | 15 | |
| Variklio valdymo modulis (4 cil.) | 20 | |
| Masės oro srauto jutiklis (4 cil.); termostatas (4 cil. benzininis); degalų garavimo išlakų (EVAP) vožtuvas (4 cil. benzininis); aušalo siurblys EGR (4 cil. dyzelinis) | 10 | |
| Oro srauto masės matuoklis (5 cil. dyzelinis); reguliuojamieji vožtuvai (5 cyl. dyzelinis) | 15 | |
| Oro kondicionieriaus elektromagnetinė sankaba (5 cil. dyzelinis); vožtuvai (5 cil. dyzelinis); alyvos lygio jutiklis | 10 | |
| Vožtuvai (4 cil.); alyvos siurblys (4 cil. benzininis); centrinis „Lambda“ zondas (4 cil. benzininis); galinis „Lambda“ zondas (4 cil. dyzelinis) | 15 | |
| Priekinis „Lambda“ zondas (4 cil.); Galinis „Lambda“ zondas (4 cil. benzininis) „Lambda“ zondai (5 cil. dyzelinis); valdymo modulis, radiatoriaus ritininė danga (5 cil. dyzelinis) | 15 | |
| Degimo ritės (4 cil. benzininis) | 15 | |
| Dyzelino filtro šildytuvas (dyzelinas) | 20 | |
| Elektromagnetinė oro kondicionieriaus sankaba (4 cil.); kaitinimo žvakės valdymo modulis (4 cil. dyzelinis); alyvos siurblys (4 cil. dyzelinis) | 7,5 | |
| Karterio ventiliacijos šildytuvas (5 cil. dyzeliniuose); Automatinės pavarų dėžės alyvos siurblys (5 cil. dyzeliniuose Start/Stop) | 10 | |
| Aušalo siurblys (4 cil. |
Automobilio salono priežiūra
„Volvo S60“ salono priežiūra reikalauja dėmesio, kad būtų išlaikyta jo išvaizda ir funkcionalumas. Visada naudokite tik „Volvo“ rekomenduojamus valiklius ir automobilių priežiūros produktus, laikydamiesi gamintojo instrukcijų.
Kilimėliai ir bagažinė
Prieš valydami kilimėlius ir grindų dangą, juos reikia išsiurbti dulkių siurbliu. Kilimėliai yra pritvirtinti specialiais kaiščiais. Norėdami juos išimti, suimkite kilimėlį ties kiekvienu kaiščiu ir pakelkite tiesiai aukštyn. Po valymo, įspauskite kilimėlį atgal į kaiščius. Svarbu patikrinti, ar vairuotojo kilimėlis yra tinkamai pritvirtintas prie reljefinių papuošimų, kad jis neslystų į pedalų zoną.
Dėmėms nuo kilimėlių pašalinti rekomenduojama naudoti specialius tekstilės valiklius, kuriuos galima įsigyti iš įgaliotų „Volvo” atstovų.
Dėmės ant apmušalų
- Medžiaginiai apmušalai ir lubų apmušalai: Naudokite specialų medžiaginių apmušalų valiklį, kuris nesumažina apmušalų atsparumo ugniai savybių. Aštrūs daiktai ir lipdukai gali pažeisti apmušalo medžiagą.
- Odiniai apmušalai: „Volvo“ odiniai apmušalai yra apdoroti, kad išlaikytų savo originalią išvaizdą ir natūralias savybes. Rekomenduojama valyti ir dengti apsauginiu kremu 1-4 kartus per metus, naudojant specialų „Volvo“ odinių apmušalų priežiūros rinkinį. Tam tikri spalvoti drabužiai (pvz., džinsai) gali sutepti odinius apmušalus. Nenaudokite stiprių tirpiklių.
Odos plovimo instrukcijos:
- Užpilkite odos valiklio ant drėgnos kempinės ir išspauskite putas.
- Švelniais sukamaisiais judesiais valykite purvą. Dėmes atsargiai valykite kempine, leisdami purvui įsigerti, bet netrinkite.
- Nušluostykite švelnia servetėle ir leiskite odai visiškai išdžiūti.
Apsauginis odinių apmušalų valymas:
- Užpilkite truputį apsauginio kremo ant sulankstyto skudurėlio ir plonu sluoksniu užtepkite ant odos.
- Prieš naudojimą leiskite odai išdžiūti 20 minučių. Tai užtikrina apsauginį sluoksnį nuo dėmių ir UV spindulių.
Oda aptraukto vairo plovimo instrukcijos
Vairą valykite kempine, sudrėkinta neutraliu muilu. Oda turi kvėpuoti, todėl neuždenkite jos plastikine apsauga. Naudokite natūralius aliejus ir „Volvo“ odos priežiūros priemones.
Dėmių valymas ant vairo:
- 1 grupė (rašalas, vynas, kava, pienas, saldainiai, kraujas): Naudokite minkštą šluostę arba kempinę. Kraujo dėmėms valyti naudokite 200 ml vandens ir 25 g druskos tirpalą.
- 2 grupė (riebalai, aliejus, padažai, šokoladas): Ta pati procedūra kaip ir 1 grupei. Nupoliruokite sugeriančiu popieriumi arba šluoste.
- 3 grupė (sausas purvas, dulkės): Nešvarumams nuvalyti naudokite minkštą šepetėlį.
Dėmės ant plastikinių, metalinių ir medinių dalių
Vidinės detalės ir paviršiai valomi nestipriai sudrėkintu mikropluošto audiniu. Nenaudokite stipraus poveikio dėmių valiklių ar abrazyvinių priemonių. Įsisenėjusioms dėmėms valyti naudokite specialius „Volvo” parduodamus valiklius.
Saugos diržai
Saugos diržus valykite vandeniu ir sintetine valymo priemone. Specialią priemonę audinių valymui galite įsigyti „Volvo” atstovybėje.
„Volvo S60“ plovimas, poliravimas ir padengimas – išsami informacija
Priekinio žibinto stiklo keitimas
Nors „Volvo S60“ yra patikimas automobilis, kartais gali prireikti pakeisti priekinio žibinto stiklą. Šiame skyriuje aptariame, kur įsigyti naują stiklą ir kaip jį pakeisti.
Kur įsigyti priekinio žibinto stiklą?
- Oficialūs „Volvo“ atstovai: Suteikia originalias dalis ir garantiją, tačiau kaina gali būti didesnė.
- Autodalių parduotuvės: Siūlo platų originalių ir analoginių detalių pasirinkimą konkurencingomis kainomis.
- Internetinės autodalių parduotuvės: Patogus būdas užsisakyti dalis neišeinant iš namų, dažnai su žemesnėmis kainomis.
- Naudotų autodalių turgūs (šrotai): Žema kaina, tačiau dalies būklė gali būti neideali ir garantija nesuteikiama.
Kaip pakeisti priekinio žibinto stiklą?
Priekinio žibinto stiklo keitimas gali būti sudėtingas. Jei neturite patirties, rekomenduojama kreiptis į specialistus. Jei nuspręsite atlikti tai patys, jums reikės:
- Naujo priekinio žibinto stiklo
- Atsuktuvų ir veržliarakčių rinkinio
- Plastikinių mentelių
- Šildymo pistoleto (arba plaukų džiovintuvo)
- Hermetiko (žibintams)
- Valymo priemonės (riebalų šalinimui)
- Apsauginių priemonių (akiniai, pirštinės)
Žingsniai:
- Atsijunkite akumuliatorių.
- Nuimkite priekinį žibintą, atjungdami laidus.
- Pašildykite senojo stiklo klijavimo vietą ir atsargiai atskirkite stiklą.
- Išvalykite žibinto korpusą nuo seno hermetiko likučių.
- Užtepkite naują hermetiką.
- Uždėkite naują stiklą ir užfiksuokite jį, kol hermetikas išdžius.
- Sumontuokite žibintą atgal į automobilį ir prijunkite akumuliatorių.
- Patikrinkite žibinto veikimą.
Svarbu: Būkite atsargūs dirbdami su stiklu ir įrankiais. Naudokite tinkamą hermetiką ir laikykitės gamintojo instrukcijų.
Laikinas įskilusių stiklų taisymas
Jei priekinio žibinto stiklas įskilo, bet neatskilo, galite laikinai jį sutvarkyti specialiu skaidriu lipduku arba lipnia juosta, kad apsaugotumėte nuo drėgmės ir tolesnio skilimo. Tačiau tai tik laikinas sprendimas, ir stiklą reikės pakeisti kuo greičiau.
Važiuoti su įskilusiu priekinio žibinto stiklu yra pavojinga ir gali užtraukti baudą, nes tai gali bloginti matomumą ir būti laikoma techniniu gedimu.
Kaip pasirinkti tinkamą priekinio žibinto stiklą?
- Modelis ir pagaminimo metai: Įsitikinkite, kad stiklas tinka jūsų automobiliui.
- Gamintojas: Rinkitės patikimus gamintojus.
- Medžiaga: Polikarbonatas yra atsparesnis smūgiams, stiklas - įbrėžimams.
- Sertifikatai: Patikrinkite, ar stiklas atitinka standartus.
Informaciniai simboliai ir pranešimai
Jūsų „Volvo S60“ savininko vadove ir automobilyje yra įvairių informacinių simbolių ir pranešimų, kurie padeda suprasti automobilio funkcijas ir galimus pavojus.
- Įspėjimas: Juodi simboliai geltoname fone, skirti įspėti apie galimas traumas.
- Žalos turtui pavojus: Balti simboliai juodame arba mėlyname fone, perspėjantys apie galimą žalą turtui.
- Informacija: Balti simboliai juodame fone.
- Pastaba: Tekstai su „Pastaba“ pateikia patarimų, palengvinančių naudojimąsi funkcijomis.
- Išnaša: Papildoma informacija, žymima ženklu [1].
Automobilyje esantys ekranai rodys meniu ir pranešimų tekstus, kurie gali skirtis nuo teksto savininko vadove. Taip pat automobilyje yra įvairių lipdukų su svarbia informacija.
Prieš pradedant eksploatuoti automobilį, svarbu perskaityti savininko vadovą, susipažinti su visomis funkcijomis, saugos instrukcijomis ir galimomis modifikacijomis. „Volvo“ pasilieka teisę daryti pakeitimus be išankstinio perspėjimo.
