Automobilių variklių našumas nuolat tobulėja, o viena iš svarbiausių technologijų, leidžiančių padidinti variklio galią ir efektyvumą, yra turbokompresoriai (arba tiesiog - turbinos). Mūsų mechanikai mato ir tikrina daugybę šiuolaikinių automobilių turbokompresorių. Visi žino, kad turbinos buvimas automobilyje reiškia daugiau galios, malonesnį ir gyvesnį važiavimą.
Šiuolaikiniuose automobiliuose turbinos veikimą reguliuoja turbinos valdymo aktuatoriai, kurie kontroliuoja turbinos slėgį ir užtikrina optimalų variklio darbą skirtingomis sąlygomis. Turbinos valdymo aktuatorius yra įrenginys, kuris reguliuoja išmetamųjų dujų srautą į turbokompresorių. Šis įrenginys gali būti mechaninis arba elektroninis, tačiau jo pagrindinis tikslas - kontroliuoti turbinos suspaudimo slėgį, kad būtų pasiektas optimalus variklio veikimas.
BMW E60 serija, gaminama nuo 2003 iki 2010 metų, yra populiarus pasirinkimas tarp automobilių entuziastų dėl savo dinamiškumo, komforto ir technologinių sprendimų. Vienas svarbiausių šios serijos variklių elementų yra turbina, o jos valdymas E60 modelyje dažnai realizuojamas elektriniu būdu. Šiame straipsnyje išsamiai aptarsime elektrinio turbinos valdymo sistemos veikimo principus, dažniausius gedimus, jų priežastis, diagnostikos metodus ir galimus sprendimus, siekiant užtikrinti sklandų ir efektyvų automobilio veikimą.
Dažniausios turbinos gedimo priežastys
Turbinos gali gesti dėl pačių įvairiausių priežasčių, tačiau pagrindiniai turbinos priešai yra užsikimšęs katalizatorius, kuro filtras ar oro traukos matuoklis. Mūsų servise dirba profesionalių specialistų komanda, darbui naudojame tik modernią bei šiuolaikišką įrangą, o detales reikalingas remontui, perkame tik iš kokybiškų ir patikrintų tiekėjų, tokių kaip TURBO INTERNATIONAL ir MELLET.

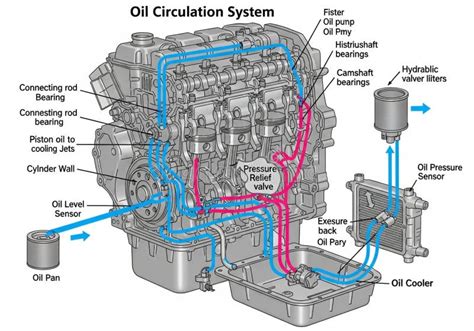

1. Nepakankamas arba netinkamas alyvos kiekis sistemoje
Nepakankamai alyvos sistemoje arba alyva netinkama. Variklio alyva iš esmės yra jūsų automobilio kraujas. Ji sutepa pagrindines judančias dalis, apsaugo jas nuo korozijos ir palaiko vėsinimą variklio veikimo metu. Kalbant apie turbokompresorių, jam reikalingas nuolatinis švarios, kokybiškos alyvos srautas. Alyvos trūkumas, netinkamai parinkta alyva arba prastos kokybės alyva gali sukelti teršalų kaupimąsi variklyje. Tai gali sukelti abrazyvinį poveikį turbinos vidinėms dalims. Viena iš dažniausių turbinos remonto priežasčių - yra užterštas tepalas. Turbinos gedimo priežastis - tepimo trūkumas - problema su tepalų siurblių.
2. Teršalai ir svetimkūniai

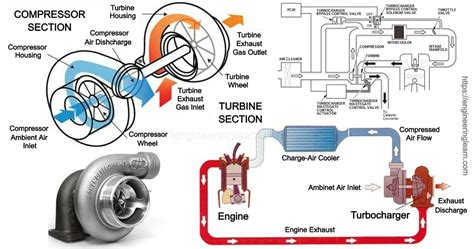

Turbokompresorius iš esmės susideda iš dviejų pagrindinių komponentų: kompresoriaus priekyje ir turbinos gale. Kartais svetimkūniai, tokie kaip dulkių dalelės, nešvarumai, smulkūs abrazyvai, gali patekti į turbiną per kompresoriaus arba turbinos įleidimo angą. Jei pašalinis objektas patenka į kompresoriaus korpusą, jis dažnai patenka iš oro filtro. Priešingai, jei pašalinis objektas sugadina turbiną, problema dažniausiai kyla dėl paties variklio. Turbinos efektyvumas sumažės, jei pašaliniai objektai pradės gadinti kompresoriaus guolius ar turbinos mentes.
3. Automobilio amžius ir rida
Turbinos turėtų tarnauti pakankamai ilgai, bet deja įvairios aplinkybės gerokai sutrumpina jų tarnavimo laiką.
4. Pažeistos tarpinės
Pažeistos tarpinės (dėl ko alyva patenka į išmetimo sistemą). Jei tarpinės tarp kompresoriaus ir variklio nusidėvi arba įtrūksta, alyva nutekės į išmetimo sistemą. Dėl to turbina turi daugiau dirbti, kad padidintų oro slėgį.
Elektrinio Turbinos Valdymo Sistemos Veikimo Principai BMW E60
Tradicinėse turbinose slėgis reguliuojamas naudojant vakuuminius arba pneumatinius mechanizmus. Tuo tarpu E60 serijoje, ypač dyzeliniuose modeliuose, dažnai naudojamas elektrinis turbinos valdymas. Ši sistema leidžia tiksliau ir greičiau reguliuoti turbinos geometriją, optimizuojant variklio galią ir degalų sąnaudas.

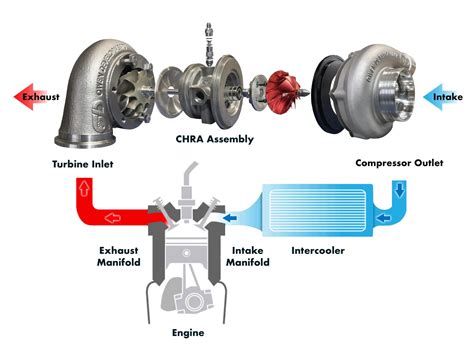

Pagrindiniai sistemos komponentai:
- Turbinos geometrijos keitimo mechanizmas (VNT - Variable Nozzle Turbine arba VTG - Variable Turbine Geometry): Tai turbinos dalis, kuri keičia išmetamųjų dujų srautą į turbinos mentes, taip reguliuodama turbinos sukimosi greitį ir slėgį.
- Elektrinis pavaros mechanizmas (actuator): Šis mechanizmas, valdomas elektroninio valdymo bloko (ECU), tiesiogiai keičia VNT/VTG geometriją. Jis gauna signalus iš ECU ir atitinkamai reguliuoja turbinos sparnų padėtį.
- Padėties jutiklis: Šis jutiklis nuolat stebi elektrinės pavaros padėtį ir siunčia duomenis atgal į ECU. Tai leidžia ECU nuolat koreguoti pavaros veikimą, užtikrinant optimalų turbinos veikimą.
- Elektroninis valdymo blokas (ECU): ECU analizuoja įvairius variklio parametrus, tokius kaip apsukos, apkrova, degalų įpurškimas ir oro srautas, ir pagal tai valdo elektrinę pavarą, reguliuodamas turbinos slėgį.
Elektrinio valdymo sistemos pranašumai prieš vakuumines ar pneumatines sistemas yra didesnis tikslumas, greitesnė reakcija ir galimybė nuolat optimizuoti turbinos veikimą pagal realias vairavimo sąlygas. Tai leidžia pasiekti geresnį variklio efektyvumą ir sumažinti emisijas.
Dažniausi Elektrinio Turbinos Valdymo Sistemos Gedimai
Nors elektrinis turbinos valdymas yra pažangi technologija, ji nėra atspari gedimams. Dažniausios problemos, su kuriomis susiduria E60 savininkai, yra:
- Elektrinės pavaros gedimas: Tai vienas dažniausių gedimų. Pavara gali sugesti dėl įvairių priežasčių, įskaitant mechaninį nusidėvėjimą, koroziją, perkaitimą ar elektronikos problemas. Simptomai gali būti sumažėjusi variklio galia, netolygus variklio darbas, klaidos pranešimai prietaisų skydelyje ir net avarinis variklio režimas (limp mode).
- Padėties jutiklio gedimas: Netikslūs arba nepatikimi padėties jutiklio duomenys gali sukelti netinkamą turbinos valdymą. ECU gali gauti klaidingą informaciją apie pavaros padėtį, dėl ko turbina gali veikti neefektyviai arba netgi perkaisti.
- ECU problemos: Nors rečiau, bet ECU gedimai taip pat gali turėti įtakos turbinos valdymui. ECU gali neteisingai interpretuoti duomenis, generuoti klaidingus signalus arba visiškai nustoti valdyti elektrinę pavarą.
- VNT/VTG mechanizmo užstrigimas: Laikui bėgant, VNT/VTG mechanizmas gali užstrigti dėl suodžių, alyvos nuosėdų ar korozijos. Tai gali trukdyti pavarai tinkamai reguliuoti turbinos geometriją, sukeliant sumažėjusią galią ir kitus simptomus.
- Elektros laidų ir jungčių problemos: Pažeisti laidai, atsilaisvinusios jungtys ar korozija gali sutrikdyti signalų perdavimą tarp ECU, pavaros ir padėties jutiklio. Tai gali sukelti įvairius gedimus, įskaitant netolygų variklio darbą ir klaidos pranešimus.
Gedimų priežastys
Elektrinio turbinos valdymo sistemos gedimus gali sukelti įvairios priežastys:
- Neteisinga eksploatacija: Agresyvus vairavimas, ypač šaltu varikliu, gali padidinti turbinos apkrovą ir pagreitinti jos nusidėvėjimą.
- Nereguliarus techninis aptarnavimas: Laiku nekeičiant variklio alyvos ir filtrų, gali susidaryti nuosėdos, kurios užkemša VNT/VTG mechanizmą ir apsunkina pavaros darbą.
- Alyvos nutekėjimas: Alyvos nutekėjimas į turbinos korpusą gali pažeisti elektrinę pavarą ir padėties jutiklį.
- Aplinkos veiksniai: Druska, purvas ir drėgmė gali sukelti koroziją, pažeidžiančią laidus, jungtis ir mechaninius komponentus.
- Variklio problemos: Netinkamas degalų mišinys, uždegimo problemos ar kitos variklio problemos gali padidinti turbinos apkrovą ir pagreitinti jos gedimą.
Turbinos gedimo požymiai
Gali būti įvairių požymių, kurie gali būti siejami su turbokompresoriaus gedimu. Tačiau jei atidžiai stebite, kaip dirba Jūsų automobilis, galite nesunkiai pastebėti dažniausiai pasitaikančių problemų įspėjamuosius signalus ir greičiau imtis veiksmų. Turbinos gedimus galima pastebėti iš įvairių pašalinių faktorių - keistų garsų, suintensyvėjusio automobilio švilpimo, padidėjusio dūmingumo, sumažėjusios automobilio traukos, padidėjusių variklio tepalo ir kuro sąnaudų. Jei pastebite šiuos gedimus, patariame kuo greičiau kreiptis į automobilių servisą.
- Automobilis pastebimai prarado galią. Automobilio įsibėgėjimas atrodo lėtas, triukšmingas. Automobilis gana sunkiai išlaiko didelį greitį.
- Iš išmetimo vamzdžio sklinda dūmai. Kai alyva patenka į išmetimo sistemą, ji degdama išskiria išskirtinius mėlynus/pilkus dūmus.
- Prietaisų skydelyje užsidega variklio gedimo lemputė. Daugumos šiuolaikinių automobilių kompiuteris gali atpažinti turbo gedimus, o prietaisų skydelyje pasirodys variklio patikros lemputė.
Turbinos gedimas turbo defekt
Diagnostikos Metodai
Norint tiksliai nustatyti elektrinio turbinos valdymo sistemos gedimą, būtina atlikti išsamią diagnostiką. Pagrindiniai diagnostikos metodai yra:
- Kompiuterinė diagnostika: Naudojant specialią diagnostikos įrangą, galima nuskaityti klaidos kodus iš ECU. Šie kodai gali padėti nustatyti gedimo vietą ir tipą. Svarbu atkreipti dėmesį į tai, kad vienas klaidos kodas nebūtinai nurodo tikslią gedimo priežastį, todėl reikalinga tolesnė analizė.
- Vizualinė apžiūra: Apžiūrėkite elektrinę pavarą, padėties jutiklį, laidus ir jungtis, ieškodami pažeidimų, korozijos ar alyvos nutekėjimo požymių.
- Mechaninis patikrinimas: Patikrinkite, ar VNT/VTG mechanizmas laisvai juda. Jei jaučiamas pasipriešinimas, tai gali reikšti, kad mechanizmas yra užstrigęs.
- Elektrinis patikrinimas: Naudojant multimetrą, patikrinkite laidų vientisumą ir jungčių kontaktus. Taip pat galite patikrinti įtampą ir varžą elektrinėje pavaroje ir padėties jutiklyje.
- Turbinos slėgio matavimas: Naudojant manometrą, patikrinkite turbinos slėgį. Netinkamas slėgis gali reikšti turbinos ar valdymo sistemos gedimą.
- "Live data" analizė: Diagnostikos įranga leidžia stebėti realiu laiku ECU siunčiamus ir gaunamus duomenis. Tai gali padėti nustatyti, ar pavara tinkamai reaguoja į ECU komandas ir ar padėties jutiklis siunčia teisingus duomenis.
Galimi sprendimai ir turbinos keitimas
Kuo ilgiau važinėsite automobiliu su pažeista turbina, tuo daugiau bus sugadintas pats variklis, todėl remonto gali prireikti ne tik turbinai, bet ir varikliui. Žinoma, automobilis gali važiuoti su sugedusia turbina, bet kur kas geriau būtų neeksploatuoti jo ir nuvežti automobilį į remonto dirbtuves, kad būtų atlikta patikra ir remontas. Nustačius, kad turbina sugedo, realiai turite 2 variantus.
Atsižvelgiant į nustatytą gedimą, galimi įvairūs sprendimai:
- Elektrinės pavaros keitimas: Jei nustatyta, kad pavara yra sugedusi, ją reikia pakeisti nauja arba restauruota. Svarbu pasirinkti tinkamą pavarą, atitinkančią jūsų automobilio modelį ir variklio tipą.
- Padėties jutiklio keitimas: Jei jutiklis yra sugedęs, jį reikia pakeisti nauju.
- VNT/VTG mechanizmo valymas: Jei mechanizmas yra užstrigęs dėl nuosėdų, jį galima išvalyti naudojant specialius valiklius. Kai kuriais atvejais gali prireikti išardyti turbiną, kad būtų galima kruopščiai išvalyti mechanizmą.
- Laidų ir jungčių remontas arba keitimas: Pažeistus laidus reikia suremontuoti arba pakeisti naujais. Atsilaisvinusias jungtis reikia sutvirtinti, o koroziją pašalinti.
- ECU remontas arba keitimas: Jei nustatyta, kad ECU yra sugedęs, jį reikia suremontuoti arba pakeisti nauju. ECU keitimas gali reikalauti programavimo, kad jis būtų suderintas su jūsų automobiliu.
- Turbinos keitimas: Jei turbina yra stipriai pažeista, ją reikia pakeisti nauja arba restauruota.
Pirma, galite įsigyti visiškai naują turbiną ir ją sumontuoti - žinoma tai tikrai nebus pigus "malonumas". Arba, jei norite sumažinti išlaidas, turite galimybę atnaujinti, t.y. restauruoti turimą turbokompresorių. Natūralu, kad pirmenybė turėtų būti teikiama naujai turbinai, nes jai bus suteikta ilgesnė garantija ir tarnaus ilgiau nei atnaujinta. Nors internete galima rasti daug pavyzdžių kaip remontuoti turbina patiems, tačiau mes pasisakome prieš tokius remontus. Turbina yra viena sudėtingiausiai taisomų automobilio detalių. Norint atlikti tinkamą jos remontą reikės specialios ir itin tikslios įrangos.
Restauruotų turbinų pavyzdžiai:
- Restauruota BMW 320 2.0D 750431, 717478 M47TU E46 110kw 2001m. turbina su metų garantija.
- Restauruota BMW 330 D 3.0D 704361 Garrett M57 D30 E46 135kw 1999-2003m. turbina su metų garantija.
- Restauruota turbina - turbokompresorius BMW 2.0D 49135-05672, turbina su metų garantija.
- Restauruota BMW 525 2.5D 710415 Garrett M57D E39 120kw 2000-2003m. turbina su metų garantija.
- Restauruota BMW 530 3.0D 454191 Garrett M57 D30 E39 135kw / 142kw 1998-2005m.
- Restauruota BMW 730 3.0D 454191 Garrett M57 D30 E38 135kw / 142kw 1998-2005m.
- Restauruota BMW X3 2.0D 750431, 717478 M47TU E83 / E83N 110kw 2001m. turbina su metų garantija.
- Restauruota BMW X5 3.0D 704361 Garrett M57 D30 E53 135kw 1999-2003m. turbina su metų garantija.
Svarbu paminėti, kad kai kuriais atvejais gali būti sunku tiksliai nustatyti gedimo priežastį. Tokiais atvejais rekomenduojama kreiptis į patyrusį specialistą, kuris gali atlikti išsamią diagnostiką ir pasiūlyti tinkamiausią sprendimą.
Turbinos gedimas turbo defekt
Profilaktika ir priežiūra
Siekiant išvengti elektrinio turbinos valdymo sistemos gedimų, svarbu laikytis šių profilaktikos priemonių:
- Laiku atlikti techninį aptarnavimą: Reguliariai keiskite variklio alyvą ir filtrus. Naudokite tik kokybišką alyvą, atitinkančią BMW specifikacijas. Mūsų patarimas: Įsigijus automobilį arba eksploatuojant jį daugiau nei porą metų, yra būtina demontuoti variklio karterį ir išplauti jį kartu su tepalų paėmėju ir karterio ventiliacija. Prie to pačio išvalykite visas oro magistralės žarnas, interkulerį, pakeiskite oro slėgio daviklį, kuris bus paskendęs alyvoje, ir EGR vožtuvą. Po visų atliktų darbų galima drąsiai keisti alyvą. Ir jeigu jūsų variklis yra su turbina - niekada negailėkite pinigų kokybiškiems alyvos ir oro filtrams.
- Vengti agresyvaus vairavimo: Ypač šaltu varikliu, venkite staigaus greitėjimo ir didelių apsukų.
- Reguliariai apžiūrėti turbiną: Apžiūrėkite turbiną, ieškodami alyvos nutekėjimo požymių.
- Naudoti kokybiškus degalus: Venkite naudoti prastos kokybės degalus, kurie gali sukelti nuosėdas variklyje ir turbinoje.
- Stebėti variklio darbą: Atkreipkite dėmesį į bet kokius neįprastus garsus ar vibracijas. Jei pastebėjote problemų, nedelsdami kreipkitės į specialistą.
Ypač šaltuoju metų periodu pašildykite variklį prieš važiuodami. Pašilus varikliui pašyla ir alyva, ko pasekoje ji geriau tepa turbiną. Sutepta turbina mažiau dėvisi. Po vairavimo sustojus, negesinkite variklio, leiskite kelias minutes jam atvėsti. Naudokite tinkamus kuro priedus, kurie padeda palaikyti turbinos švarą. Pavyzdžiui, profesionalus ir itin veiksmingas - Turbinos valiklis JLM Diesel Turbo. Tai yra vienas geriausių šiuo metu rinkoje esančių Turbinų valiklių. Panaudojus JLM Turbo Cleaner, nešvarumai ir suodžiai su laiku išnyks. Turbina dirbs pilnu našumu, o oro ir degalų santykis taps idealus. Taip pat reikėtų suprasti, kad tai yra priežiūros priemonė, o ne esamo GEDIMO sprendimo būdas. Jį reikia naudoti prevenciškai norint sumažinti apnašų kaupimąsi, periodiškas naudojimas tikėtina veiks daug geriau nei vienkartinis. Juolab kai paskaičiuosime, kad jo naudojimas Jums kainuos tik 0,004eur/km.
Laikydamiesi šių profilaktikos priemonių, galite prailginti turbinos tarnavimo laiką ir išvengti brangių remonto darbų.
Alternatyvūs sprendimai ir modifikacijos
Kai kurie BMW E60 savininkai, susidūrę su dažnais elektrinio turbinos valdymo sistemos gedimais, svarsto alternatyvius sprendimus arba modifikacijas. Vienas iš tokių sprendimų yra konvertuoti elektrinį valdymą į vakuuminį arba pneumatinį. Tačiau šis sprendimas reikalauja nemažai modifikacijų ir gali turėti įtakos variklio efektyvumui ir emisijoms. Prieš priimant tokį sprendimą, svarbu pasikonsultuoti su patyrusiu specialistu ir įvertinti visus privalumus ir trūkumus.
Kitas populiarus sprendimas yra turbinos atnaujinimas (upgrade). Tai reiškia, kad originali turbina pakeičiama galingesne turbina su patobulintais komponentais. Šis sprendimas gali padidinti variklio galią, tačiau taip pat reikalauja papildomų modifikacijų, tokių kaip degalų sistemos atnaujinimas, ECU perprogramavimas ir kt.
Svarbu pabrėžti, kad bet kokios modifikacijos turi būti atliekamos atsakingai ir tik kvalifikuotų specialistų.
