Įvadas į Diržines Pavaras
Šiuolaikinėje inžinerijoje ir technikoje, ypač elektroninių dviračių (e-dviračių) sektoriuje, vis didesnis dėmesys skiriamas patikimoms ir efektyvioms pavarų sistemoms. Vartotojai vis labiau domisi ne tik patogumu, bet ir važiavimo patirtimi bei priežiūros reikalavimais. Ankstesniais metais grandininiai e-dviračiai dominavo rinkoje, tačiau didėjant poreikiams, vis daugiau e-dviračių gamyklų pradeda naudoti diržines pavaras. Nustatyta, kad diržinės pavaros sistemos reikalauja labai mažai priežiūros, todėl tikimasi, jog diržinių pavarų paklausa ateityje tik didės.
Diržinės pavaros yra plačiai naudojamos įvairiose pramonės srityse, nes jos leidžia tyliai, efektyviai ir ekonomiškai perduoti sukimo momentą tarp skirtingų mechanizmų. Diržinės pavaros paprastai susideda iš varančiojo skriemulio, pritvirtinto prie varančiojo veleno, varomojo skriemulio, pritvirtinto prie varomojo veleno, ir varančiojo diržo, tvirtai pritvirtinto prie abiejų skriemulių. Varomasis diržas yra esminis įrankis, skirtas jėgai perduoti tarp šių dviejų ratų.
Diržinės ir Grandininės Pavaros: Esminiai Skirtumai
Tiek grandininės, tiek diržinės pavaros yra mechanizmo, leidžiančio perduoti galią tam tikroje mašinoje, dalis. Abi šios pavaros dažniausiai naudojamos galiai perduoti judant, pavyzdžiui, transporto priemonėse ir kitose mašinose.

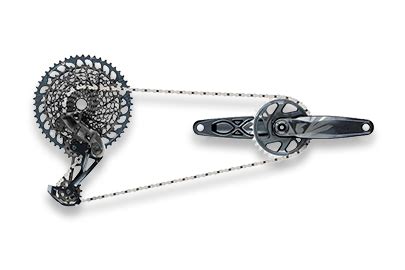

- Grandininė pavara susideda iš specialios struktūros grandinės su dantukais ir atitinkamo pavaros veleno su žvaigždutėmis. Kai grandinė ir žvaigždutės yra sujungtos, grandininė pavara veikia, sukeldama grandinės judėjimą. Ši konstrukcija išlaiko grandinę vienoje vietoje ir vienoje judėjimo kryptimi.
- Diržinė pavara, kita vertus, yra lygi, besitęsianti sintetinė medžiaga, dažniausiai pagaminta iš gumos, plastiko ar kitų sintetinių medžiagų. Perduodant galią, ji veikia sklandžiau ir tyliau.
Pagal skirtingus veikimo principus, diržinės pavaros daugiausia skirstomos į dvi kategorijas: frikcines diržines pavaras (perdavimas per trintį) ir tinklinius (sinchroninius) diržinius pavarus (perdavimas per diržo ir skriemulio dantų susijungimą).
Frikcinė Diržinė Pavara
Frikcinės diržinės pavaros priklauso nuo trinties jėgos tarp pavaros diržo ir skriemulio. Kai varomasis skriemulys sukasi, varomasis diržas juda kartu su juo dėl trinties, o tada varo varomąjį skriemulį. Šios pavaros pasižymi paprasta konstrukcija, lengvu gamybos ir montavimo ypatumais, tačiau jų perdavimo santykis yra nestabilus, atsiranda elastingo slydimo reiškinių.
Įprasti frikcinių diržų pavarų tipai:
- Plokščia diržinė pavara: Diržas uždėtas ant lygaus skriemulio paviršiaus, o transmisija atliekama dėl trinties tarp diržo ir skriemulio paviršiaus. Tinka mažo greičio ir mažo sukimo momento atvejams.
- Trapecinė (V formos) diržinė pavara: Galia perduodama per trintį tarp dviejų trapecinio diržo pusių ir skriemulio griovelio kraštų. Šis tipas turi didelę laikomąją galią ir tinka dideliam greičiui bei dideliam sukimo momentui. Trapeciniai diržai yra bene plačiausiai naudojami perduoti jėgai visų pramonės sričių įrengimuose ir žemės ūkio technikoje (kombainuose, traktoriuose). Jie gali būti paaukštinto profilio - didesnis šoninis paviršius leidžia perduoti dar daugiau jėgos.
- Apvali diržinė pavara: Galia perduodama trintimi tarp apvalaus diržo ir apvalaus diržo skriemulio kontaktinio paviršiaus. Pasižymi geru lankstumu ir tinka progoms, kai reikia dažnai užvesti ir stabdyti.
Frikcinė diržinė pavara tinka didelės spartos transmisijai su maža ir vidutine galia, kuriai nereikia didelio perdavimo santykio tikslumo ir didelio atstumo nuo centro. Be to, frikcinio diržo pavara pasižymi vibracijos sugėrimo, buferinio smūgio ir apsaugos nuo perkrovos pranašumais, todėl ji plačiai naudojama žemės ūkio technikoje, buitiniuose prietaisuose ir kitose srityse.
Tinklinė (Sinchroninė) Diržinė Pavara
Tinklinė diržinė pavara perduoda galią per diržo ir skriemulio dantis. Šis perdavimo būdas užtikrina tikslų perdavimo santykį, aukštą perdavimo efektyvumą ir neslysta perdavimo proceso metu. Paskirstymo diržo pavara yra tipiškas tinklinio diržo pavaros metodas, naudojantis dantytą paskirstymo diržą ir dantytus skriemulius judesiui ir galiai perduoti.
Paskirstymo diržo pavara pasižymi tiksliu perdavimo koeficientu, dideliu perdavimo efektyvumu, sklandžiu ir be smūgių veikimu bei mažu triukšmu. Jis plačiai naudojamas įvairioje pramoninėje įrangoje ir automatizavimo sistemose, tokiose kaip automatikos įranga, CNC staklės, spausdintuvai ir kitais atvejais, kuriems reikalingas didelio tikslumo perdavimas. Ši pavara taip pat gali atlaikyti didelę apkrovą ir yra tinkama perduodant didelį sukimo momentą, pavyzdžiui, sunkiosios technikos ir inžinerinės technikos atveju. Be to, paskirstymo diržo pavara nereikalauja tepimo, o tai sumažina priežiūros darbų krūvį ir taršą, atitinkant energijos taupymo ir aplinkosaugos reikalavimus.
Diržinių Pavarų Tipai ir Ypatumai
Be minėtų, pagal profilio tipą diržai skirstomi į kelias pagrindines kategorijas:
- Plokšti diržai: Gali perduoti jėgą ir dalinai transportuoti krovinius. Jų privalumai yra beveik neribojamas atstumas tarp skriemulių ir galimybė dirbti mažais greičiais.
- Klasikiniai trapeciniai diržai: Bene plačiausiai naudojami perduoti jėgą visų pramonės sričių įrengimuose ir žemės ūkio technikoje (kombainuose, traktoriuose). Gali būti paaukštinto profilio - didesnis šoninis paviršius leidžia perduoti daugiau jėgos.
- Šešiakampiai diržai: Tai dvigubo trapecinio profilio diržai. Specifinė jų konstrukcija leidžia dirbti pavarose, kuriose keičiasi skriemulių sukimosi kryptis (reversas).
- Variatoriniai diržai: Kintamo greičio diržai, naudojami "Variomatic" ir "Variator" sistemose pramonės įrengimuose bei žemės ūkio technikoje.
- Diržai išilginiais grioveliais (Pleištiniai, Poly-V): Atskiras trapecinių diržų pogrupis. Jėgą perduoda tokiu pat principu kaip ir trapeciniai diržai, tačiau yra lankstesni, dirba su ženkliai mažesniais skriemuliais, nereikalauja papildomų pakopinių skriemulių ir dažniausiai nereikia papildomo įtempėjo. Šių diržų jėgos transmisijos koeficientas yra daug didesnis nei trapecinių diržų (1:60, palyginti su 1:20).
- Sinchroniniai diržai: Perduoda pavaros greitį sinchroniškai, t.y., be jokio greičio mažėjimo ir su efektyvumu iki 98 procentų. Šie diržai labai efektyvūs tiek jėgos perdavimo, tiek pozicionavimo pavarose. Gaminami tiek gumos, tiek poliuretano pagrindu.
Diržinės Pavaros Privalumai ir Trūkumai
Privalumai
- Patvarumas: Gerai prižiūrima diržinė pavara gali tarnauti maždaug 3-5 kartus ilgiau nei grandininės pavaros sistema, pasiekiant iki 20 000 mylių ridą.
- Mažas svoris: Diržinė transmisija sveria apie 80 g, o standartinė e-dviračio grandinė - apie 300 g, t.y., daugiau nei tris kartus daugiau.
- Lengvas valymas ir maža priežiūra: Nereikalauja tepimo, kaip grandininės pavaros, todėl nekelia pavojaus susitepti rankoms. Jų nereikia reguliariai reguliuoti ir tepti, tereikia retkarčiais nušluostyti nešvarumus.
- Mažas triukšmas: Palyginti su grandinine pavara, diržinė pavara yra žymiai tylesnė, ypač perjungiant pavaras.
- Mažas susidėvėjimo greitis: Diržinės pavaros laikui bėgant nesusidėvi taip greitai kaip grandininės, išlaikydamos geresnę būklę.
- Jokios korozijos: Diržinių pavarų konstrukcijoje naudojamos sintetinės medžiagos, tokios kaip nailonas ir anglies pluoštas, yra mažiau linkusios į koroziją, todėl yra puikus pasirinkimas drėgnose ar korozinėse aplinkose.
- Tiesinės pavaros: Diržinė pavara visada veikia tiesia linija, nes diržas nejuda tarp pavarų. Visi pavarų keitimai vyksta pavarų dėžėje arba stebulėje.
Trūkumai
- Didesnė kaina: Diržinės pavaros yra brangesnės nei grandininės. Diržo pavaros sistema gali kainuoti 80-100 USD, o grandininė - 50-70 USD. Be to, dažnai reikalinga vidinė pavaros stebulė, kuri gali kainuoti mažiausiai 1000 USD, todėl bendros sistemos išlaidos gali būti didelės.
- Suderinamumo apribojimai: Diržinės pavaros yra suderinamos tik su krumpliaračio pavarų dėžėmis arba vidinėmis pavarų stebulėmis ir nesuderinamos su pavarų perjungikliais, nes diržinė pavara neturi važiavimo kampo, ji gali važiuoti tik tiesia linija.
- Sunkumas gauti atsarginių dalių: Jei gyvenate atokioje vietoje, atsarginių dalių paieška diržinei pavarai gali būti problema, nes dauguma mažų parduotuvių jų neturi. Kai kurios šalys net neimportuoja diržinių pavarų dalių.
- Nemalonumai gedimo atveju: Nutrūkus diržui, negalima jo lengvai pataisyti - reikalingas visiškas pakeitimas, o tai sudėtinga, jei sunku rasti parduotuvę.
Grandininės Pavaros Privalumai ir Trūkumai (Palyginimui)
Privalumai
- Suderinamumas: Suderinama su beveik visais e-dviračiais, įprastais dviračiais ir net motociklais. Nereikia jaudintis dėl tinkamumo.
- Maža kaina: Įprastai elektroninio dviračio grandinė kainuoja tik 10-20 USD, todėl ji yra puikus pasirinkimas turint nedidelį biudžetą.
- Lengva pakeisti ir taisyti: Beveik bet kuris dviračių remonto dirbtuvės mechanikas žino, kaip sukonfigūruoti grandininę pavarą arba ją prižiūrėti. Grandinę galima pataisyti ir pačiam, neturint specialių techninių žinių, turint įrankių rinkinį.
- Lengva prieiga prie atsarginių dalių: Kadangi grandininės pavaros yra populiaresnės, atsarginių dalių, tokių kaip sankabos, kasetės, žvaigždutės ir kiti priedai, galima įsigyti beveik visose dviračių parduotuvėse.
Trūkumai
- Nuolatinė priežiūra: Kad grandinės pavara veiktų sklandžiai, jai reikia nuolatinės priežiūros, reguliaraus valymo ir tepimo.
- Nepatvarumas: Standartinė grandininė pavara tarnaus iki 5000 mylių, ir tokia rida pasiekiama tik atliekant nuolatinę priežiūrą.
- Triukšmas: Grandinės pavara važiuojant skleidžia triukšmą dėl trinties tarp metalinės grandinės ir metalinių krumpliaračių. Triukšmas ypač padidėja, kai grandinė yra nešvari arba nepakankamai sutepta.
- Sunkumas: Grandininė pavara sveria beveik tris kartus daugiau nei diržinė pavara. Ilgesnėms kelionėms tenka vežtis papildomus grandinės įrankius, atsargines grandines ir tepalus, kas didina krovinio svorį.
- Didesnė tikimybė susitepti: Tepalas, būtinas sklandžiam grandinės veikimui, surenka daug nešvarumų ant kasetės ir sutepa rankas keičiant ar reguliuojant grandinę.
- Atsparumas korozijai: Kadangi grandinės yra pagamintos iš metalo, jos lengviau rūdija važiuojant lyjant ar šlapioje vietoje, skirtingai nei diržinės pavaros iš sintetinių medžiagų.
Diržinė Pavaros Sistema Automobiliuose
Diržinė pavaros sistema yra viena iš svarbiausių transporto priemonės mechaninių sistemų, naudojamų variklio energijai perduoti įvairiems automobilio komponentams. Ši sistema efektyviai perneša sukimo momentą nuo variklio į tokius komponentus kaip generatorius, vairo stiprintuvo siurblys, kondicionierius ir vandens siurblys. Diržinė pavaros sistema užtikrina, kad variklio energija būtų efektyviai perduodama įvairiems pagalbiniams komponentams, leidžiant jiems veikti sinchroniškai ir efektyviai.
Diržinė pavaros sistema susideda iš kelių pagrindinių komponentų, kurie dirba kartu, kad užtikrintų patikimą ir efektyvų visos sistemos veikimą:
- Pagrindinis pavaros diržas (dar vadinamas serpentino diržu): Pagrindinis komponentas, perduodantis sukimo momentą iš variklio alkūninio veleno į pagalbinius įrenginius.
- Alkūninis velenas: Pagrindinis variklio komponentas, konvertuojantis stūmoklių judesį į sukimo momentą.
- Generatorius: Įrenginys, kuris generuoja elektros energiją varikliui veikiant.
- Vandens siurblys: Atsakingas už aušinimo skysčio cirkuliaciją per variklį, užtikrinant, kad variklis neperkaistų.
- Vairo stiprintuvo siurblys: Tiekia hidraulinį slėgį vairo stiprintuvui, kad vairavimas būtų lengvesnis.
- Oro kondicionieriaus kompresorius: Varomas serpentino diržu ir atsakingas už oro kondicionavimo sistemos veikimą.
- Įtempiklis ir įtempimo skriemulys: Užtikrina, kad serpentino diržas visada būtų tinkamai įtemptas.
Kad diržinė pavaros sistema veiktų ilgai ir efektyviai, būtina ją tinkamai prižiūrėti.
Diržo Įtempimo Svarba ir Įtempėjai
Norint užtikrinti sklandų diržinės pavaros veikimą, būtina išlaikyti tinkamą diržo įtempimą. Čia pasitelkiamas įtempėjas, kuris palaiko optimalią įtempimo jėgą ir apsaugo sistemą nuo slydimo, vibracijų ar staigių apkrovos pokyčių. Naudojant kokybišką diržo įtempėją, pavaros diržas išlaiko tinkamą įtempimą viso darbo ciklo metu. Tai sumažina trintį, apsaugo nuo slydimo ir užtikrina tolygų galios perdavimą. Sklandžiau dirbanti sistema rečiau genda, todėl sumažėja ne tik priežiūros, bet ir eksploatacinių sąnaudų.
Diržinėms pavaroms pritaikyti įtempėjai automatiškai kompensuoja diržo pailgėjimą dėl nusidėvėjimo ar temperatūros pokyčių, todėl nebūtina nuolat rankiniu būdu reguliuoti įtempimo. Dažniausios diržinių pavarų problemos yra slydimas, vibracija, netolygus nusidėvėjimas ir diržo pailgėjimas. Nesilaikant tinkamo įtempimo, šios problemos progresuoja ir gali sukelti rimtus gedimus. Naudojant efektyvų diržo įtempėją, visos šios rizikos sumažinamos.
ROSTA yra vienas iš lyderių įtempimo technologijų srityje. Jų įtempėjai pasižymi ilgaamžiškumu, atsparumu vibracijoms ir paprastu montavimu. ROSTA sistemos palaiko stabilią įtempimo jėgą, todėl diržas gali veikti optimaliai net kintančiomis apkrovomis. Be to, šios sistemos sumažina triukšmo lygį ir užtikrina tolygesnį mechanizmų darbą.
Kaip Tinkamai Išsirinkti Pavarų Diržą?
Renkantis pavarų diržą, svarbu atsižvelgti į kelis pagrindinius aspektus, kad užtikrintumėte jo tinkamumą ir ilgaamžiškumą:
- Diržo tipas: Pasirinkite tinkamą tipą (pvz., plokščią, trapecinį, sinchroninį) pagal numatomą apkrovą, greitį ir aplinkos sąlygas.
- Diržo profilis: Tai yra svarbus parametras, nurodantis suderinamumą su pavarų sistemos skriemuliais. Skirtingų tipų diržai turi skirtingus profilius. Didele profilių įvairove pasižymi trapeciniai ir sinchroniniai diržai.
- Diržo matmenys (plotis, aukštis, ilgis): Dažniausiai diržo matmenys nurodomi milimetrais arba coliais. Plotis matuojamas plačiausioje vietoje, aukštis - aukščiausioje vietoje. Geriau pamatuoti šiuos parametrus skirtingose diržo vietose ir palyginti gautus rezultatus. Apvalių diržų diametras tiksliau išmatuojamas su slankmačiu. Dėl diržo formos išorinio ir vidinio paviršių ilgiai skiriasi. Todėl matuojant visuomet privaloma nurodyti, kokį matmenį išmatavote ir kokiais matavimo vienetais. Naudojami šie ilgio pažymėjimai: La - išorinis diržo ilgis, Li - vidinis diržo ilgis.
- Žymėjimai ant diržo: Dažnai ant diržo yra žymėjimai, nurodantys jo tipą, ilgį ir kitus svarbius duomenis. Patikrinkite, ar tokie žymėjimai yra, užsirašykite ar nufotografuokite.
Turėdami šią bazinę informaciją, galite kreiptis į specializuotą parduotuvę ar pas specialistą, kuris padės surasti tinkamą pavarų diržą. Tinkamai parinktas ir prižiūrimas diržas užtikrina efektyvų ir ilgalaikį jūsų įrangos veikimą.
Ką daro paskirstymo diržas ir kada jį reikia keisti?
Kada Rinktis Diržinę, o Kada Grandininę Pavarą?
Nėra vienareikšmio atsakymo į klausimą, kuri pavara yra geresnė - diržinė ar grandininė. Pasirinkimas priklauso nuo konkrečių reikalavimų ir eksploatavimo sąlygų.
- Jei daug važinėjate, ypač esant nelygiam orui ir reljefui, diržinė pavara užtikrins geresnį našumą, ilgaamžiškumą ir nereikalaus ypatingos priežiūros. Tačiau tiems, kurie mažai naudojasi elektroniniu dviračiu, diržinės pavaros įsigijimas bus brangesnis ir nebūtinai reikalingas.
- Kai kuriais ypatingais atvejais, dėl darbo aplinkos apribojimų, apkrovos ir kitų veiksnių, diržinė pavara gali būti nenaudojama, tačiau grandininė pavara gali būti tinkama. Grandininė pavara yra patvaresnė už kai kurias diržines pavaras, turi didesnę laikomąją galią ir tinka didelės galios perdavimui, ypač atšiauriomis sąlygomis.
Be diržinės ir grandininės pavaros, yra dar vienas įprastas perdavimo būdas, vadinamas krumpliaračiu, kuris naudoja krumpliaračių sujungimo ryšį galiai perduoti. Krumpliaratis tinka didelės galios ir didelio greičio transmisijai, tačiau, palyginti su diržine ir grandinine transmisijomis, jų keliamas triukšmas ir vibracija yra gana dideli, o darbo aplinkos reikalavimai taip pat yra gana aukšti. Todėl renkantis perdavimo režimą, visada reikia atsižvelgti į konkrečias darbo sąlygas ir poreikius.
