Įvadas
Kiekvienam automobilio šeimininkui ar mechanikui labai svarbu suprasti, kokie yra sugedusio arba prastai veikiančio alkūninio veleno skriemulio, paties alkūninio veleno ar jo daviklio požymiai. Šie komponentai yra tarpusavyje susiję ir vaidina nepakeičiamą vaidmenį variklio valdyme, darydami įtaką variklio elgesiui bei automobilio veikimui kelyje. Prieš pradedant nagrinėti gedimo požymius, būtina suprasti pačio alkūninio veleno, jo daviklio bei skriemulio funkcijas ir jų tarpusavio ryšį.
Alkūninio Veleno Funkcija ir Tipai
Alkūninio veleno reikšmė variklyje

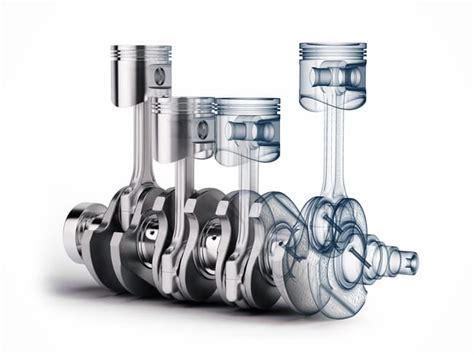

Pats alkūninis velenas dažnai vadinamas vidaus degimo variklio stuburu arba variklio mechaninės struktūros stuburu. Tai sudėtingos ir netaisyklingos formos metalinė dalis, su skirtingais kampais ir atstumais nuo veleno centro išneštomis alkūnėmis. Jis tiesinį stūmoklių judesį (tiksliau, stūmoklių judėjimo generuojamą energiją) verčia į rotacinę (sukimosi) energiją bei per transmisiją perduoda rotaciją į ratus. Velenas turi vadinamus kakliukus, kurių paviršius yra preciziškai lygus ir kurie jungiasi su švaistikliais bei pagrindiniais guoliais (įdėklais).
Pagrindinė alkūninio veleno paskirtis yra paversti stūmoklių, cilindre judančių aukštyn ir žemyn, judesį į sukimosi jėgą. Stūmokliai, judėdami žemyn dėl kuro ir oro mišinio degimo cilindruose, stumiasi į švaistiklius, kurie savo ruožtu suka alkūninį veleną. Vėliau šis judesys perduodamas į smagratį ir galiausiai į transmisijos sistemą, leidžiančią transporto priemonei judėti. Be to, alkūninis velenas padeda subalansuoti variklį. Prie alkūninio veleno pritvirtinti atsvarai atsveria stūmoklių judesių sukeliamas jėgas, sumažina vibraciją ir užtikrina sklandesnį variklio darbą.
Alkūninių velenų tipai
Lengvųjų automobilių varikliuose alkūniniai velenai būna įvairių konstrukcijų, kurių kiekviena yra pritaikyta skirtingoms variklio konfigūracijoms ir veikimo principams. Pagrindiniai alkūninių velenų tipai yra šie:
- Plokštieji alkūniniai velenai (flat-plane): dažniausiai pasitaikantys didelės galios ir našumo automobilių varikliuose. Plokštuminių alkūninių velenų kakleliai yra išdėstyti 180 laipsnių kampu. Ši konstrukcija leidžia padidinti variklio apsukas ir išgauti geresnį variklio atsaką į akseleratoriaus paspaudimą, tačiau tokios konstrukcijos velenas turi aukštesnį disbalanso koeficientą, kas gali padidinti vibracijas.
- Kryžminiai alkūniniai velenai (cross-plane): dažniausiai naudojami V8 varikliuose, kryžminės plokštumos alkūninių velenų kakleliai išdėstyti 90 laipsnių kampu vienas nuo kito. Ši konstrukcija padeda efektyviau subalansuoti variklį, sumažina vibraciją ir užtikrina sklandesnį variklio veikimą, tačiau to kaina yra šiek tiek mažesni variklio sūkiai, palyginti su plokščiaisiais alkūniniais velenais.
- Kaltiniai alkūniniai velenai: pagaminti iš vientiso plieno gabalo arba kitų labai tvirtų metalų ar jų lydinių, kaltiniai alkūniniai velenai yra labai patvarūs ir gali atlaikyti aukštesnes apkrovas bei didesnį stresą. Dėl savo stiprumo ir patikimumo jie dažnai naudojami didelio našumo ir didelės galios varikliuose.
- Lieti alkūniniai velenai: jie gaminami pilant išlydytą metalą į formą. Lieti alkūninius velenus pagaminti pigiau ir jie dažniausiai randami įprastuose lengvųjų automobilių. Nors ir ne tokie tvirti kaip kaltiniai alkūniniai velenai, jie suprojektuoti taip, jog atliktų savo funkciją eksploatuojant variklį įprastinėmis darbo sąlygomis.
Alkūninio Veleno Daviklio Funkcija ir Gedimo Požymiai
Moderniuose automobiliuose alkūninis velenas yra apsuptas įvairiais papildomais komponentais bei būna valdomas preciziškos elektronikos. Alkūninio veleno daviklis yra atsakingas už alkūninio veleno padėties ir sukimosi greičio stebėjimą. Daviklio gaunama informacija yra labai svarbi apsukų reguliavimui ir degalų įpurškimui.
Pats daviklis yra gana nedidelis, kelių centimetrų ilgio, ir dažniausiai sumontuotas prie smagračio ar alkūninio veleno skriemulio. Davikliai gali būti indukciniai, Holo tipo arba išmanūs. Tikslus alkūninio veleno greičio ir padėties sekimas yra būtinas tinkamam keturtakčio vidaus degimo variklio veikimui.
Pagrindiniai alkūninio veleno daviklio gedimo požymiai
Sugedusio alkūninio veleno padėties jutiklio požymius pastebėti lengviau nei gali atrodyti. Alkūninio veleno jutiklis yra svarbi komplekto dalis, užtikrinanti tinkamą variklio veikimą. Jei transporto priemonėje yra įrengtas paskirstymo veleno jutiklis, variklio įspėjamoji lemputė gali neatsirasti ir diagnostikos įrankyje nėra gedimo. Taip yra todėl, kad variklio valdymo blokas (ECU) nežino, ar variklis konkrečiai neužsiveda, ar tiesiog yra ramybės būsenoje. Jei jutiklis neperduoda informacijos į ECU arba tai, ką jis siunčia, atrodo nerimą keliantis, ECU reaguoja įjungdamas variklio kontrolinę lemputę - užuominą įvertinti, kas negerai su transporto priemone. Jei įtariamas sugedęs alkūninio veleno jutiklis ar panaši problema sukelia variklio problemų, reikalinga kontrolė.
- Variklio purtymas ir netolygus darbas: Vienas iš dažniausių požymių yra nesudirbantys cilindrai arba labai netolygus variklio darbas laisva eiga ar važiuojant. Dėl to, kad daviklis nesugeba tiksliai sekti alkūninio veleno padėties, netinkamai parenkamas laikas degalų įpurškimui.
- Sunkiai užsivedantis variklis: Jei transporto priemonė sunkiai užsiveda, tai gali būti dėl to, kad alkūninio veleno daviklis gauna arba perduoda neteisingus duomenis. Be tinkamos informacijos apie stūmoklių padėtį, variklis gali neužsivesti.
- Užsidegusi „Check Engine“ lemputė: „Check Engine“ lemputė gali pranešti apie daugybę problemų, įskaitant alkūninio veleno daviklio gedimą.
- Netikėtai užgęstantis variklis: Dėl sutrikusio alkūninio veleno daviklio veikimo, visas variklis gali netikėtai užgesti ir kels didelį pavojų saugumui važiuojant. Motoras užgesti gali ir stovint prie šviesoforo, ir judant sraute, ir darant staigesnį manevrą. Sustojus transporto priemonė su pažeistu alkūninio veleno jutikliu tikriausiai iš naujo nepajudės.
- Išaugusios kuro sąnaudos: Sugedus alkūninio veleno jutikliui, variklis gali pereiti į šlubavimo režimą, jei jis vis dar veikia. Variklis naudoja alkūninio veleno padėties jutiklį (CKP), kad pateiktų tikslius duomenis, būtinus tinkamam degalų įpurškimo valdymui. Pažeistas alkūninio veleno jutiklis nėra vienintelė priežastis, dėl kurios transporto priemonė gali rodyti didesnį nei įprastai degalų suvartojimą, bet vis dėlto tai vienas iš įspėjamųjų ženklų.
- Vibracija arba trūkčiojimas: Šie simptomai gali pasireikšti, kai jutiklis pateikia nereguliarius arba neteisingus duomenis į centrinį kompiuterį, o tai turi įtakos cilindrų darbui bei galios realizavimui. Kadangi degalų įpurškimo procesą apsunkins neteisingi signalai iš pažeisto alkūninio veleno jutiklio, degalai gali tinkamai nedegti variklyje. Tai gali ne tik sukelti netolygų variklio darbą, bet ir sumažinti galią.
Savarankiškas pavaros veleno restauravimas | Transmisijos restauravimas - 1 Dalis
Alkūninio Veleno Gedimų Priežastys
Alkūninio veleno gedimas gali atsirasti dėl įvairių veiksnių, kurių kiekvienas prisideda prie jo gedimo ar lūžimo. Norint išvengti žalos ir užtikrinti variklio ilgaamžiškumą, būtina suprasti šias priežastis.
- Nuovargio gedimas: tai viena iš dažniausiai pasitaikančių alkūninio veleno pažeidimų, ypač plieninių alkūninių velenų. Šio tipo gedimai įvyksta dėl pasikartojančių įtempių ciklų, net kai įtempis yra mažesnis už medžiagos takumo ribą.
- Streso taškai: Įtempių koncentracija, ypač aplink tokias savybes kaip alyvos skylės ant švaistiklio kaiščio, gali sukelti įtrūkimus.
- Korozija ir liekamieji įtempiai: Korozija dėl prasto tepimo arba ekstremalių sąlygų gali padidinti nuovargį.
- Sukimo virpesiai: tai dar vienas dažnas alkūninio veleno gedimo kaltininkas. Šios vibracijos atsiranda dėl netolygių jėgų, veikiančių alkūninį veleną, dėl kurio gali atsirasti įtrūkimų alkūninio kaiščio ir kakliuko srityse.
- Nepakankamas tepimas: tai kritinis veiksnys, lemiantis alkūninio veleno gedimą. Kai alyvos nepakanka arba cirkuliuoja netinkamai, tai gali sukelti guolio gedimą, kuris tiesiogiai veikia alkūninį veleną. Jei alyvos siurblys yra labai susidėvėjęs, tepalinės alyvos kanalai yra nešvarūs, o srautas nėra tolygus, alyvos tiekimas bus nepakankamas, o alyvos slėgis sumažės, todėl tarp alkūninio veleno nesusidarys normali tepimo alyvos plėvelė.
- Per didelis slėgis cilindro viduje: kurį dažnai sukelia vandens nuotėkis arba netinkamai veikianti sandarinimo sistema, gali sukelti katastrofišką alkūninio veleno gedimą.
- Įtrūkimai: dažnai susidaro didelio įtempimo alkūninio veleno vietose, pavyzdžiui, kakliuko ir juostos sandūroje. Šie įtrūkimai gali prasidėti maži, bet laikui bėgant didėti, ypač kai stūmoklis yra viršutiniame negyvame centre (TDC). Alkūninio veleno lūžimas dažniausiai prasideda nuo mažiausio įtrūkimo, o dauguma įtrūkimų atsiranda ties galvutės cilindro arba galinio cilindro švaistiklio kakliuko filė ir švaistiklio svirties jungiamojoje dalyje. Eksploatacijos metu įtrūkimas palaipsniui plečiasi ir staiga nutrūksta, kai pasiekia tam tikrą lygį. Stebint lūžio paviršių, dažnai pastebima, kad ruda dalis akivaizdžiai yra senas įtrūkimas, o blizgus audinys yra pėdsakas, kuris vėliau išsivystė iki staigaus lūžio.
- Guolių problemos: alkūninio veleno gedimas gali būti tiesiogiai susijęs su guolių problemomis, tokiomis kaip netinkamas guolio montavimas arba susidėvėję guoliai.
- Per didelis ašinis tarpas alkūninio veleno bloke: gali sukelti ašinį judėjimą varikliui veikiant.
- Atsipalaidavęs arba netinkamai pritvirtintas smagračio varžtas: gali sukelti dinaminį alkūninio veleno agregato disbalansą. Jei smagračio varžtas atsilaisvins, alkūninio veleno mazgas praras savo pradinę dinaminę pusiausvyrą, o variklis pradės vibruoti, tuo pačiu metu bus sukurta didelė inercinė jėga, dėl kurios alkūninis velenas pavargs ir lengvai sulūš.
- Dinaminis disbalansas: gali atsirasti, jei alkūninis velenas pakeičiamas nesubalansuota dalimi arba jei surinkimo metu švaistiklio svirtis yra netinkamai išlygiuota.
- Netinkamas šlifavimas arba tiesinimas: ypač šaltas tiesinimas, gali sukelti žalingą liekamąjį alkūninio veleno įtempį. Šlifuojant alkūninį veleną, šlifuoklis nesugeba tinkamai kontroliuoti veleno standumo ir alkūninio veleno filė. Dėl didelio papildomo įtempio, kurį sukelia plastinė metalo deformacija alkūninio veleno viduje kalibravimo metu, alkūninio veleno stiprumas sumažėja.
- Variklio vardinio sūkių skaičiaus viršijimas arba avarinis stabdymas: gali sukelti staigią alkūninio veleno perkrovą, padidindama gedimo tikimybę. Jei alyvos vožtuvas yra per didelis arba per mažas darbo metu, dažnai stabdant ar ilgai veikiant perkrovai, alkūninis velenas bus pažeistas dėl per didelio sukimo momento arba smūginės apkrovos.
- Liejimo ar kalimo trūkumai: nors dėl šiuolaikinių gamybos standartų tai retai pasitaiko, liejimo ar kalimo trūkumai vis tiek gali sukelti alkūninio veleno gedimą.
- Netinkamas variklio surinkimas: Alkūninio veleno surinkimo metu, jei pagrindinių cilindrų bloko guolių centrinės linijos skiriasi viena nuo kitos, dyzelinis variklis po veikimo gali sudeginti guolius ir sugriebti velenus, o alkūninis velenas taip pat gali lūžti stipriai veikiant kintamiems.
- Per ankstyvas degalų įpurškimas: Jei degalų įpurškimo siurblys tiekia alyvą per anksti, o stūmoklis sudega nepasiekęs viršutinės negyvosios vietos, tai gali sukelti dyzelinio variklio trankymą ir alkūninį veleną paveikti kintamu įtempimu.
Alkūninio Veleno Gedimo Požymiai ir Automobilio Elgesys
Jei variklis pradeda skleisti keistus garsus arba praranda galią, alkūninis velenas gali nepavykti. Tokie ženklai, kaip beldimas ar žemas alyvos slėgis, dažnai nepastebimi, kol nepadaroma rimta žala. Sugedusio alkūninio veleno požymiai gali pasireikšti įvairiai.
- Neįprasti variklio garsai: Sugedęs alkūninis velenas dažnai skleidžia išskirtinį variklio trankymą, trinktelėjimą, barškėjimą ar girgždėjimą. Tokie garsai ypač sustiprėja, kai variklis veikia aukštesnėmis apsukomis arba kai jis yra apkrautas.
- Variklio vibracijos: Alkūninis velenas yra atsakingas už sklandų variklio veikimą, todėl jei jis yra netinkamai subalansuotas arba pažeistas, tai gali sukelti stiprias vibracijas. Variklio vibracijos gali būti įvairaus intensyvumo - nuo švelnaus drebulio iki stipraus vibravimo, kuris apsunkina vairavimą, ypač esant tam tikroms variklio apsukoms.
- Alyvos nuotėkiai ir padidėjęs alyvos suvartojimas: Alyvos nuotėkiai yra simptomas, kuris gali rodyti, kad alkūninis velenas arba jo sandarinimo dalys yra pažeistos. Be to, padidėjęs alyvos suvartojimas dažnai būna susijęs su susidėvėjusiais sandarikliais arba guoliais, kurie nebegali tinkamai atlikti savo funkcijų.
- Galiaus praradimas ir sumažėjęs efektyvumas: Jei alkūninis velenas yra pažeistas arba susidėvėjęs, variklis gali pradėti prarasti galią ir efektyvumą. Sumažėjęs variklio efektyvumas dažnai būna susijęs su pažeistu alkūniniu velenu arba jo guoliais.
- Variklio sustojimas: Sunkiais atvejais sugadintas alkūninis velenas gali visiškai sustabdyti variklio veikimą.
- „Check Engine“ lemputės užsidegimas: Jei alkūninis velenas arba jo jutikliai pradeda veikti netinkamai, variklio valdymo modulis (ECM) gali sugeneruoti įspėjamuosius signalus ar klaidas.
- Nelygus arba netolygus variklio darbas: Jei alkūninis velenas yra pažeistas ar nesubalansuotas, tai gali sukelti nelygų arba netolygų variklio darbą.
- Guolių susidėvėjimas: Dėl susidėvėjusių guolių alkūninis velenas gali sugesti, o tai dažnai matoma kaip variklio „beldimas“.
Jei pastebėjote bet kurį iš šių požymių, labai svarbu kuo greičiau imtis veiksmų. Alkūninio veleno pažeidimai ar nusidėvėjimas gali sukelti rimtų variklio problemų, kurios gali brangiai kainuoti. Nedelsdami atsitraukite ir išjunkite variklį, kad išvengtumėte tolesnių pažeidimų.
Priežiūra ir Profilaktika
Pats alkūninis velenas sukurtas taip, kad būtų labai patvarus ir tvirtas, o tinkamai prižiūrint dažniausiai galintis tarnauti visą variklio eksploatavimo laiką. Tačiau norint užtikrinti jo ilgaamžiškumą ir optimalų veikimą, būtina reguliari priežiūra:
- Alyvos keitimas: Reguliarus alyvos keitimas yra labai svarbus, nes alkūninio veleno tepimas priklauso nuo variklio alyvos. Tinkamas tepimas sumažina trintį ir apkrovą, o tai mažina alkūninio veleno guolių bei kakliukų susidėvėjimą.
- Periodinė patikra: Periodinės patikros techninio aptarnavimo metu gali padėti anksti nustatyti galimas alkūninio veleno problemas ir užkirsti kelią gedimams. Mechanikai patikrina, ar nėra laisvumų, įtrūkimų ar kitų potencialių nusidėvėjimo požymių.
- Kokybiškų dalių pirkimas: Alkūninių velenų pirkimas neturėtų būti orientuotas į pigiausias dalis; juos reikia pirkti iš patikimų ir įprastų kanalų. Prieš montuojant dalis taip pat reikėtų atidžiai apžiūrėti, o iškilus nesklandumams juos laiku pakeisti arba grąžinti.
- Kapitalinio remonto metu: Atliekant variklio kapitalinį remontą, alkūninis velenas turi būti aptiktas magnetiniu defektu arba patikrintas alyvos panardinimo smūgiu.
Jei nekreipsite dėmesio į alkūninio veleno daviklio gedimo požymius, galite susidurti su labai brangiai kainuojančiomis problemomis. Dėl to keitimo, remonto ar apžiūros darbus turėtų atlikti profesionalai. Vien priėjimas prie smagračio ar alkūninio veleno skriemulio (kur dažniausiai sumontuotas daviklis) reikalaus nemažai žinių apie variklį. Specialistai nustatys problemą ir, jei jos nepavyks pašalinti programiškai, pakeis daviklį. Jei atsiranda jutiklio problema, rekomenduojame visiškai pakeisti dalį.
Gedimo Pasekmės ir Remonto Galimybės
Alkūninio veleno gedimas gali rimtai ir brangiai sugadinti variklį ir automobilį. Alkūninio veleno taisymas arba keitimas yra brangus, todėl dažnai patiriama didelių finansinių nuostolių.
- Sugedęs alkūninis velenas gali sugadinti švaistiklius ir stūmoklius.
- Alkūninio veleno guolio gedimas gali sukelti visišką variklio gedimą.
Priklausomai nuo žalos laipsnio, alkūninis velenas gali būti suremontuotas arba pakeistas. Kai kurie naudotojai, susidūrę su savo transporto priemonių alkūninio veleno susidėvėjimo problemomis, randa kelias mažas vietines gamyklas, kurios remontuoja ir apdoroja stipriai susidėvėjusius alkūninius velenus kainos ir laiko požiūriu. Labai susidėvėję alkūniniai velenai yra perdengiami ir apdorojami, o visas korpusas yra termiškai apdorojamas ir šlifuojamas. Dėl remonto metodų ir techninių problemų pasikeitė švaistiklio kaiščio, pagrindinio kakliuko ir švaistiklio svirties jungiamoji filė, todėl vietinė įtempių koncentracija. Dėl to, kad alkūninis velenas kaltas preciziniu 45 # plienu, paviršius pakeitė alkūninio veleno metalografinę tekstūrą.
