Automobilio priekabos rozetės (elektros lizdo) pajungimas yra procedūra, kuri gali būti reikalinga įvairiais atvejais, pavyzdžiui, norint prijungti priekabą, naudoti tam tikrus prietaisus automobilyje arba įrengti papildomą elektros įrangą. Šis straipsnis skirtas išsamiai apžvelgti, kaip saugiai ir teisingai atlikti šį procesą, atsižvelgiant į skirtingus automobilių modelius, priekabų tipus ir galimus pavojus.
Saugumo priemonės: pirmas žingsnis
Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina užtikrinti saugumą. Tai apima:
- Atsijungimą nuo maitinimo šaltinio: Prieš pradedant bet kokius darbus, atjunkite automobilio akumuliatorių. Paprastai pakanka atjungti neigiamą (-) gnybtą. Tai padės išvengti trumpųjų jungimų ir elektros smūgių.
- Apsaugines priemones: Naudokite apsaugines pirštines ir akinius, kad apsisaugotumėte nuo galimų sužalojimų.
- Tinkamus įrankius: Įsitikinkite, kad turite tinkamus įrankius, tokius kaip laidų nuėmikliai, replės, atsuktuvas ir multimetras.
- Darbo vietos apšvietimą: Užtikrinkite gerą apšvietimą, kad aiškiai matytumėte, ką darote.
- Elektros grandinių supratimą: Turėkite bent jau bazinį supratimą apie automobilio elektros grandines ir priekabos rozetės jungimo schemą.
Priekabos rozetės tipai ir jungimo schemos
Dažniausiai naudojami du priekabų rozečių tipai: 7-ių kontaktų ir 13-os kontaktų. Kiekvienas tipas turi savo jungimo schemą, kurią būtina žinoti, norint teisingai prijungti rozetę prie automobilio.

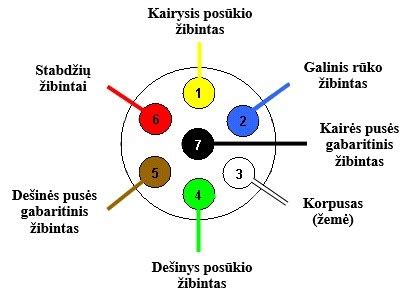

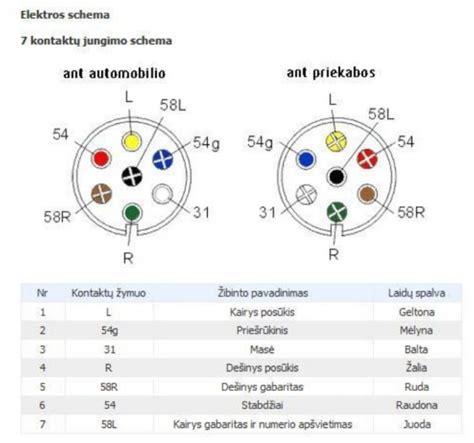

7-ių kontaktų rozetė
Ši rozetė dažniausiai naudojama senesnėms priekaboms ir atlieka pagrindines funkcijas: posūkius, stabdžių žibintus, gabaritinius žibintus ir masę. Jungimo schema yra tokia:
- 1 (L) - Kairysis posūkis: Paprastai geltonas laidas.
- 2 (54G) - Priešrūkinis žibintas: Paprastai mėlynas laidas (kai kuriuose automobiliuose nenaudojamas).
- 3 (31) - Masė: Paprastai baltas laidas.
- 4 (R) - Dešinysis posūkis: Paprastai žalias laidas.
- 5 (58R) - Dešinysis gabaritinis žibintas: Paprastai rudas laidas.
- 6 (54) - Stabdžių žibintai: Paprastai raudonas laidas.
- 7 (58L) - Kairysis gabaritinis žibintas: Paprastai juodas laidas.

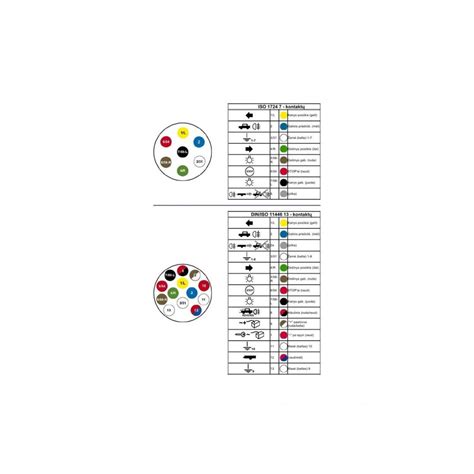

13-os kontaktų rozetė
Ši rozetė naudojama naujesnėms priekaboms ir suteikia daugiau funkcionalumo, pavyzdžiui, atbulinės eigos žibintą, pastovų maitinimą ir akumuliatoriaus įkrovimą. Jungimo schema yra sudėtingesnė:
- 1 (L) - Kairysis posūkis: Paprastai geltonas laidas.
- 2 (54G) - Priešrūkinis žibintas: Paprastai mėlynas laidas.
- 3 (31) - Masė (1-8 kontaktams): Paprastai baltas laidas.
- 4 (R) - Dešinysis posūkis: Paprastai žalias laidas.
- 5 (58R) - Dešinysis gabaritinis žibintas: Paprastai rudas laidas.
- 6 (54) - Stabdžių žibintai: Paprastai raudonas laidas.
- 7 (58L) - Kairysis gabaritinis žibintas: Paprastai juodas laidas.
- 8 (IR) - Atbulinės eigos žibintas: Paprastai rožinis laidas.
- 9 (SB) - Pastovus maitinimas (+): Paprastai mėlynai raudonas laidas.
- 10 (LB) - Įkrovimo laidas (+): Paprastai oranžinis laidas.
- 11 (31) - Masė (10 kontaktui): Paprastai baltas laidas.
- 12 - Nenaudojamas: Dažniausiai nenaudojamas.
- 13 (31) - Masė (9 kontaktui): Paprastai baltas laidas.
Svarbu: Laido spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkretaus automobilio ir priekabos gamintojo dokumentaciją.
Pajungimo procesas žingsnis po žingsnio
Priekabos rozetės pajungimas reikalauja kruopštumo ir tikslumo. Štai pagrindiniai žingsniai:
- Atsijungimas nuo maitinimo šaltinio: Kaip minėta anksčiau, atjunkite automobilio akumuliatorių.
- Rozetės montavimas: Pritvirtinkite rozetę prie automobilio kablio arba specialios tvirtinimo vietos.
- Laidų identifikavimas: Identifikuokite automobilio žibintų laidus. Tai galite padaryti naudodami multimetrą arba automobilio elektros schemą.
- Laidų sujungimas: Naudodami laidų nuėmiklius, nuimkite izoliaciją nuo automobilio ir rozetės laidų. Sujunkite laidus pagal atitinkamą jungimo schemą. Sujungimui naudokite specialias jungtis, litavimą arba kitas patikimas jungimo priemones. Laidų sujungimui susukite nužievintus laidus kartu ir sulituokite.
- Izoliacija: Izoliuokite kiekvieną sujungimą izoliacine juosta arba termokemšėmis, kad išvengtumėte trumpųjų jungimų ir korozijos. Naudokite tik kokybišką izoliacinę juostą, nes nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, tokiu atveju gali kilti trumpojo jungimo grėsmė.
- Patikrinimas: Prijunkite akumuliatorių ir patikrinkite, ar visi priekabos žibintai veikia teisingai (posūkiai, stabdžių žibintai, gabaritiniai žibintai, atbulinės eigos žibintas, jei toks yra).
- Papildomi patikrinimai: Patikrinkite, ar nėra trumpųjų jungimų. Taip pat patikrinkite, ar laidai nėra įtempti ir ar jie netrina į aštrius paviršius.
Sudėtingesnių sistemų pajungimas: CAN-BUS moduliai
Dauguma šiuolaikinių automobilių turi išmanią CAN-BUS (Controller Area Network) sistemą, kuri valdo automobilio elektros įrangą ir stebi kiekvieną lempos apkrovą. Jei prie tokios sistemos prijungsite priekabos žibintus tiesiogiai, borto kompiuteris gali rodyti klaidas, o kai kuriais atvejais net neveiks dalis žibintų. Tokiu atveju, norint prijungti priekabos rozetę, reikalingas specialus CAN-BUS modulis.
Šis modulis leidžia saugiai prisijungti prie automobilio elektros sistemos ir išvengti klaidų ar gedimų. CAN-BUS moduliai paprastai turi savo instrukcijas, kurių reikia laikytis. Svarbu pasirinkti modulį, kuris yra suderinamas su konkrečiu automobilio modeliu ir priekabos rozetės tipu.
Elektrinis kablio modulis nenaudoja automobilio žibintams perduodamos elektros srovės priekabos žibintams užmaitinti. Panaudojus tokį modulį, automobilio galiniams žibintams perduodama elektros srovė veiks tik kaip signalas - trigeris, sužadinantis visiškai kitą grandinę, kuria bus užmaitinami žibintai priekaboje, taigi nebus sukurta papildoma apkrova automobilio žibintų grandinėje.
Elektros blokas (modulis) - tai tarpinis įrenginys tarp automobilio elektros sistemos ir priekabos rozetės, kuris:
- Apsaugo automobilio elektroniką nuo perkrovų;
- Teisingai perduoda signalus į priekabos žibintus;
- Leidžia automobiliui atpažinti prijungtą priekabą.
Universalus ir dedikuotas elektros blokas - kuo jie skiriasi?
Rinkoje dominuoja du tipai: universalūs blokai ir dedikuoti (programuojami) blokai. Nors abu atlieka tą pačią pagrindinę funkciją - įžiebia priekabos žibintus - jų veikimo principas ir įtaka automobiliui skiriasi iš esmės.
Universalus elektros blokas
Universalus blokas yra standartinis sprendimas, tinkantis beveik bet kuriam automobiliui. Jis veikia kaip „tarpininkas“, kuris tiesiog nuskaito elektrinius impulsus iš galinių žibintų ir juos atkartoja priekaboje. Jis jungiamas tiesiai prie esamos automobilio instaliacijos laidų.
Trūkumai: Automobilis „nežino“, kad velka priekabą. Dėl to galiniai parkavimo davikliai automatiškai neatsijungs, o automobilio stabilumo sistemos veiks standartiniu režimu.
Dedikuotas elektros blokas
Dedikuotas blokas yra sukurtas konkrečiam automobilio modeliui. Tai ne šiaip laidų rinkinys, o pilnavertis automobilio elektronikos komponentas, kuris jungiamas į gamintojo numatytas jungtis (dažniausiai CAN-bus magistralę). Sumontavus tokį bloką, automobilis „supranta“, jog prie jo prijungta priekaba.
Privalumai:
- Komfortas: Išjungiami galiniai parkavimo jutikliai ir aklosios zonos asistentai.
- Informatyvumas: Jei priekaboje perdega lemputė, apie tai pranešama automobilio prietaisų skydelyje.
- Garantija: Naujiems automobiliams tai vienintelis būdas išsaugoti gamyklinę garantiją.
Trūkumai: Aukštesnė kaina ir būtinas profesionalus programavimas.
Rekomendacija: jeigu automobilis dar turi galiojančią gamintojo garantiją, visuomet rekomenduojama montuoti tik dedikuotą elektros bloką. Rinkitės dedikuotą (programuojamą) bloką, jei:
- Vairuojate naują arba apynaujį automobilį su garantija.
- Automobilyje gausu elektronikos (adaptyvi kruizo kontrolė, parktronikai, stabilumo sistemos).
- Planuojate vežti sunkius krovinius, namelius ant ratų.
- Vertinate maksimalų saugumą kelyje.
Kada užtenka tik rozetės?
Kai kuriems senesniems automobiliams, neturintiems CAN-BUS sistemos ar lempos kontrolės sistemų, užtenka paprasto priekabos pajungimo - tiesiogiai nuo galinių žibintų laidų iki rozetės. Kitaip tariant, ar užteks tik rozetės, ar reikalingas elektros modulis, priklauso nuo konkretaus automobilio modelio ir jo elektroninės sistemos. Jei abejojate - kreipkitės į specialistus.
Automobilio kablio montavimas
Seniau visi, susiruošę savo automobiliu tampyti priekabas, turėdavo vežti mašiną į automobilių servisą tam, kad jame sumontuotų priekabos kablį. Dabar daugumoje serijinės gamybos automobilių gamintojai dar gamykloje numato, kur ir kaip bus tvirtinamas priekabos kablys, jo pageidaujant klientui. Tai žymiai supaprastina patį montavimo procesą ir dažnai kabliai automobiliams gali būti sumontuojami ir savarankiškai, o patys darbai, kuomet montuojamas automobilio kablys, kartais liaudiškai dar vadinamas „farkopu“, tikrai nepasižymi sudėtingumu.
Kaip naudoti vilkimo kablį bet kurioje transporto priemonėje ir kodėl jis veikia, kodėl vilkdami transporto priemonę nesudegsite!
Tinkami instrumentai ir priemonės
Norint teisingai sumontuoti priekabos kablį, būtina naudoti tinkamus instrumentus ir priemones. Kabliai automobiliams privalo būti patikimai užfiksuoti ir išlaikyti jiems tenkančią apkrovą tam, kad kelyje visi eismo dalyviai būtų saugūs, automobilio kėbulas nebūtų deformuotas, o priekaba neatsikabintų.
Dažniausiai suprasti, kokių įrankių prireiks, padės montavimo instrukcija, be kurios neparsiduoda nei vienas priekabos kablys. Montavimo instrukcija ne tik padės apsispręsti dėl įrankių, bet ir padės suprasti, kokiais žingsniais turi būti sumontuotas kablys priekabai. Dažnai montavimo instrukcijoje nurodoma ir jėga, kuria reikėtų priveržti tvirtinimo taškus, tam gali prireikti dinamometrinio rakto. Dinamometriniu raktu galėsite užveržti varžtus tiksliai tokia jėga, kokia nurodyta, nes laisvi tvirtinimo varžtai, tempiant priekabą, gali atsilaisvinti, o per stipriai užveržti - trūkti. Prieš pradedami darbus, įsitikinkite, jog jūsų įsigytas priekabos kablys (farkopas) tinka jūsų automobiliui.
Darbo vietos paruošimas ir saugumas
Kadangi auto kabliai dažniausiai prie kėbulo ar rėmo tvirtinami automobilio dugno plote, patogiausia šiuos darbus atlikti ant keltuvo ar duobės. Jei duobės ar keltuvo nėra, darbus galima atlikti pakėlus automobilį domkratu, bet reikia nepamiršti, jog svarbiausia - saugumas.
Jei automobilio kablį montuojate ne duobėje ar ant keltuvo, o pakėlimui naudosite domkratą, turėkite omenyje, kad užtraukti rankinį stabdį nepakanka - daugumoje automobilių rankinis stabdis blokuoja tik galinius ratus, kurie bus pakelti nuo žemės. Kad tinkamai užfiksuotumėte automobilį, po priekiniais ratais pakiškite specialias kaladėles. Pakėlę automobilio galinę ašį domkratu, būtinai padėkite ją ant atramų, nepalikite pakeltos ant domkrato - tai nesaugu.
Kablio montavimas ir bamperio nuėmimas
Šiame auto kablio montavimo etape reikės pritvirtinti vilkimo kablį jam skirtoje vietoje. Patikrinkite, ar montavimo metu reikės nuimti galinį bamperį. Tai dažniausiai būna nurodyta montavimo instrukcijoje. Jei automobilio kablio montavimui būtina nuimti bamperį, nuo to ir pradėkite. Nuimtą bamperį atsargiai padėkite tokioje vietoje, kur jis netrukdys darbui. Atkreipkite dėmesį į tai, jog dažytas automobilio bamperis gali susibraižyti, todėl nedėkite jo tiesiai ant betoninių grindų, po juo patieskite paminkštintą apsauginį sluoksnį.
Tvirtinimo skylių paruošimas ir kablio fiksavimas
Patikrinkite numatytus tvirtinimo taškus automobilio kėbule ar rėme. Jeigu juose jau yra paruoštos skylės vilkimo kablio varžtams ir jų vietos tiksliai sutampa su numatytais tvirtinimo taškais jūsų kablio elementuose - grąžto neprireiks. Jeigu skylių tvirtinimo taškuose nėra, pažymėkite vietas, kuriose reikia pragręžti kėbulą ar rėmą ir, panaudoję grąžtą, išgręžkite tvirtinimo skyles. Prieš gręždami įsitikinkite, jog greta nėra vamzdelių, laidų ar kuro bako, kuriuos galėtumėte kliudyti. Kuomet tvirtinimo taškai paruošti, įstatykite auto kablį jam skirtoje vietoje. Kad kablys laikytųsi savo vietoje, galima jį paremti keletu spaustuvėlių ar atramomis. Prieš užfiksuojant automobilio kablį jo vietoje, kruopščiai nuvalykite visus nešvarumus ir kelio dulkes nuo vietų greta tvirtinimo taškų, tai gali sutrukdyti tinkamai priveržti kablį arba ateityje jį atlaisvinti. Kai tvirtinimo taškai nuvalyti, priveržkite priekabos kablį varžtais iš vilkimo kablio komplekto. Tvirtinant kablius automobiliams, būtina naudoti poveržles nuo savaiminio atsisukimo apsaugotas veržles su plastiku.
Baigiamieji darbai
Patikimai pritvirtinus automobilio kablį, metas atgal uždėti bamperį. Prieš pradėdami darbus, patikrinkite, ar montavimo instrukcijos nereikalauja dalies bamperio išpjauti. Patikimai pritvirtinus automobilio kablį, lieka paskutinis darbas - priekabos rozetės pajungimas.
Nepriklausomai nuo to, ar bus montuojamas elektroninis priekabos modulis, ar tiesiogiai jungiama priekabos rozetė, atliekant elektrinės dalies pajungimą svarbu rasti vietas laidams pravesti bei paslėpti teisingai, saugiai ir hermetiškai. Jei yra galimybė, atveskite priekabos rozetės laidus į automobilio bagažinę per jau esančią ertmę, negręžkite naujos skylės, pažeidus antikorozinę dangą, ji gali tapti korozijos židiniu.
Dažniausios klaidos ir kaip jų išvengti
- Neteisingas laidų sujungimas: Visada patikrinkite jungimo schemą ir įsitikinkite, kad laidai sujungti teisingai.
- Nepakankama izoliacija: Užtikrinkite, kad visi sujungimai būtų tinkamai izoliuoti, kad išvengtumėte trumpųjų jungimų.
- Netinkami įrankiai: Naudokite tik tinkamus įrankius, kad nesugadintumėte laidų ar kitų automobilio dalių.
- Ignoravimas CAN-BUS sistemos: Jei automobilis turi CAN-BUS sistemą, nenaudokite paprastų laidų sujungimo metodų. Naudokite CAN-BUS modulį.
- Nepatikrinimas po pajungimo: Prieš pradedant naudoti priekabą, patikrinkite, ar visi žibintai veikia teisingai.
- Kablio modifikacijos: Automobilio kablio konstrukcijos jokiais būdais negalima modifikuoti - pjauti, virinti ar lenkti. Būtina montuoti griežtai vadovaujantis gamintojo instrukcijomis.
- Pažeistos tvirtinimo vietos: Nemontuokite priekabos kablio, jei matote, jog tvirtinimo vietos pažeistos korozijos arba turi mechaninių pažeidimų, pavyzdžiui, likusių po eismo įvykio.
Problemų šalinimas
Jei po pajungimo pastebėjote problemų, pavyzdžiui, neveikia žibintai arba atsiranda klaidos pranešimai, patikrinkite šiuos dalykus:
- Saugiklius: Patikrinkite automobilio saugiklius, susijusius su žibintais ir priekabos rozete.
- Laidų sujungimus: Patikrinkite, ar visi laidai yra tinkamai sujungti ir izoliuoti.
- Masės kontaktą: Patikrinkite, ar masės kontaktas yra geras.
- CAN-BUS modulį: Jei naudojate CAN-BUS modulį, patikrinkite, ar jis veikia teisingai ir ar yra suderinamas su automobiliu.
Alternatyvūs sprendimai: profesionalų pagalba
Automobiliniai kabliai nėra sudėtingi technologiniai mechanizmai, juos tikrai galima sumontuoti ir savarankiškai, tačiau reikia nepamiršti, jog svarbiausia - saugumas. Jūsų saugumas montuojant, automobilio saugumas tempiant priekabą bei kitų eismo dalyvių saugumas. Jei nesate tikri dėl savo gebėjimų arba neturite reikiamų įrankių, geriausia kreiptis į profesionalų elektriką arba autoservisą. Jie galės saugiai ir teisingai pajungti priekabos rozetę, užtikrindami, kad viskas veiks tinkamai ir nebus pažeista automobilio elektros sistema.
