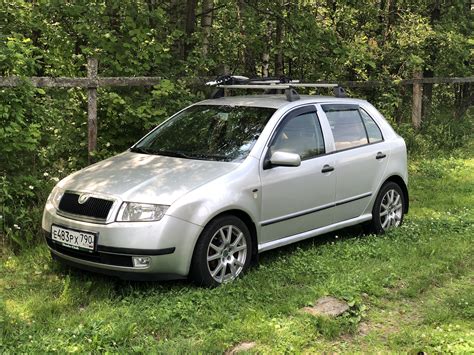

„Škoda Fabia“ 1-os kartos (Mk1) modelis buvo gaminamas nuo 1999 iki 2007 metų, siūlantis pirkėjams hečbeko, sedano ir universalo (Fabia Combi) kėbulus. Jame buvo montuojami benzininiai ir dyzeliniai varikliai, kurių tūris svyravo nuo 1.2 iki 1.9 litro. Šioje medžiagoje pateikiama išsami informacija apie visų elektroninių valdymo blokų, saugiklių dėžių ir relių vietas 1-os kartos „Skoda Fabia“ modelyje, ypatingą dėmesį skiriant pakaitinimo žvakių rėlei, taip pat paminimi žiebtuvėlio ir priekinio stiklo apiplovimo sistemos saugikliai.
Svarbu atkreipti dėmesį, kad elementų paskirtis ir skaičius schemose bei jūsų konkrečiame automobilyje gali skirtis priklausomai nuo automobilio komplektacijos ir pagaminimo metų. Jei naudojate kitos kartos „Skoda Fabia“, rekomenduojama remtis atitinkamai 2-os arba 3-os kartos aprašymu.
Elektroninių komponentų ir saugiklių dėžučių vietos
Žemiau pateikiama detali visų automobilyje esančių elektroninių komponentų ir jų vietų apžvalga:
| Nr. | Pavadinimas | Aprašymas |
|---|---|---|
| 1 | Kondicionieriaus valdymo blokas | Šildytuvo valdymo skydelyje |
| 2 | Apsaugos nuo vagysčių valdymo blokas | Daugiafunkciame valdymo bloke 2 |
| 3 | Signalizacijos garsinis signalas (^ 07/00) | |
| 4 | Signalizacijos garsinis signalas (08/00 ^) | |
| 5 | Akumuliatorius | |
| 6 | Centrinio užrakto valdymo blokas | Daugiafunkciame valdymo bloke 2 |
| 7 | Diagnostikos jungtis (DLC) | Už prietaisų skydelio |
| 8 | Priekinės kairės durų valdymo blokas | (centrinis užraktas / durų veidrodėliai / elektriniai langai) |
| 9 | Priekinės dešinės durų valdymo blokas | (centrinis užraktas / durų veidrodėliai / elektriniai langai) |
| 10 | Galinės kairės durų valdymo blokas | (centrinis užraktas / elektriniai langai) |
| 11 | Galinės dešinės durų valdymo blokas | (centrinis užraktas / elektriniai langai) |
| 12 | Aušinimo ventiliatoriaus variklio valdymo blokas | Su oro kondicionieriumi |
| 13 | Saugiklių / relių dėžė prietaisų skydelyje 1 | |
| 14 | Saugiklių / relių dėžė prietaisų skydelyje 2 | |
| 15 | Saugiklių / relių dėžė variklio skyriuje | Virš akumuliatoriaus |
| 16 | Papildomas saugiklis (10A) | Navigacijos sistemos valdymo bloko gale |
| 17 | Oro kondicionieriaus / šildytuvo ventiliatoriaus valdymo modulis / ventiliatoriaus greičio reguliavimo rezistorius | Ventiliatoriaus mazge, kairėje |
| 18 | Šildytuvo valdymo blokas | Šildytuvo valdymo skydelyje - be oro kondicionieriaus |
| 19 | Garso signalas | |
| 20 | Imobilizatoriaus žiedinė antena | Šalia degimo jungiklio |
| 21 | Posūkių / avarinio signalo relė | Daugiafunkciame valdymo bloke 1 |
| 22 | Prietaisų skydelio valdymo blokas | Už prietaisų skydelio - Funkcijos: Imobilizatorius, Įspėjamieji prietaisai ir indikatoriai |
| 23 | Įspėjamasis garsinis signalas apie paliktas įjungtas lemputes | Prietaisų skydelyje |
| 24 | Daugiafunkcinis valdymo blokas 1 | Po prietaisų skydelio saugiklių/relių dėže 2 - Funkcijos: bagažinės / galinių durelių užrakto aktuatorius, pastovaus greičio palaikymo sistema, galinio stiklo šildytuvas, garso signalas, posūkių / avarinio signalo indikatoriai, salono apšvietimas, galinio stiklo valytuvas, atbulinės eigos žibintai (mechaninė pavarų dėžė), priekinio stiklo apiplovimo sistema, priekinio stiklo valytuvai |
| 25 | Daugiafunkcinis valdymo blokas 2 | Funkcijos: Apsaugos nuo vagysčių sistema, centrinis užraktas, elektriniai / šildomi durų veidrodėliai, elektriniai langai |
| 26 | Navigacijos sistemos valdymo blokas | Navigacijos sistemos / radijo valdymo skydelyje |
| 27 | Parkavimo sistemos valdymo blokas | |
| 28 | Parkavimo sistemos garsinis signalas | Šalia salono apšvietimo lemputės |
| 29 | Vairo stiprintuvo valdymo blokas | |
| 30 | Sėdynių šildymo valdymo blokas | Po vairuotojo sėdyne |
| 31 | Sėdynių šildymo valdymo blokas | Po keleivio sėdyne |
| 32 | Šoninio smūgio jutiklis, kairėje | Po priekine sėdyne |
| 33 | Šoninio smūgio jutiklis, dešinėje | Po priekine sėdyne |
| 34 | SRS valdymo blokas | Už centrinės konsolės |
| 35 | Stoglangio valdymo blokas | Už salono apšvietimo lemputės |
| 36 | Telefono sąsajos valdymo blokas | |
| 37 | Elektroninės pavarų dėžės valdymo blokas | |
| 38 | Transporto priemonės greičio jutiklis | Pavarų dėžėje |
Salonas
Saugiklių dėžė salone
Salono saugiklių dėžė yra prietaisų skydelio gale, po apsauginiu dangteliu (vairuotojo pusėje). Jūsų „Skoda Fabia“ saugiklių aprašymas turėtų būti aktualus.
Štai salono saugiklių dėžės schema ir paskirtis:
| Nr. | Amperai | Aprašymas |
|---|---|---|
| 1 | (5A) | Stabdžių antiblokavimo sistemos (su ESP) prietaisų skydelis |
| 2 | (10A) | Stabdžių žibintai |
| 3 | (5A) | Oro kondicionierius, diagnostikos jungtis (DLC) |
| 4 | (10A) | Salono apšvietimas |
| 5 | (5A) | Durų atidarymo arba laisvai atidarytų indikatorius |
| 6 | (5A) | Priekinių žibintų diapazono valdymas |
| 7 | (5A) | Variklio valdymas, vairo stiprintuvas |
| 8 | (10A) | Vairo stiprintuvas |
| 9 | (10A) | Šildomas deguonies jutiklis |
| 10 | (5A) | S-pin, garso sistema, prietaisų skydelis |
| 11 | (5A) | Elektriniai durų veidrodėliai / šildytuvas |
| 12 | (5A) | Oro kondicionierius, oro įsiurbimo sklendės aktuatorius, navigacijos sistema, telefonas |
| 13 | (10A) | Atbulinės eigos žibintai |
| 14 | (10A) | Variklio valdymo sistema - Dyzelis |
| 15 | (10A) | Priekinio stiklo valytuvas / apiplovėjas |
| 16 | (5A) | Prietaisų skydelis |
| 17 | (5A) | Variklio valdymo sistema - Benzinas |
| 18 | (5A) | Telefonas |
| 19 | (10A) | Automatinė pavarų dėžė |
| 20 | (5A) | Lemputės patikrinimo relė |
| 21 | (5A) | Automatinės pavarų dėžės valdymo sistema, priekinio stiklo apiplovimo purkštukų šildytuvai, stoglangis |
| 22 | - | |
| 23 | (10A) | Dešiniojo priekinio žibinto - tolimoji šviesa |
| 24 | (10A) | Variklio valdymo sistema |
| 25 | (5A / 10A) | Stabdžių antiblokavimo sistema (ABS) |
| 26 | - | |
| 27 | - | |
| 28 | (5A) | Stabdžių žibinto jungiklis (stabdžių pedalo padėties jutiklis), sankabos pedalo padėties jutiklis, pastovaus greičio palaikymo sistemos variklio valdymas |
| 29 | - | |
| 30 | (10A) | Priekinio žibinto tolimosios šviesos indikatorius, kairiojo priekinio žibinto - tolimoji šviesa |
| 31 | (10A) | Bagažinės / galinių durelių užrakto aktuatorius |
| 32 | (10A) | Galinio stiklo valytuvas / apiplovėjas |
| 33 | (5A) | Dešiniojo priekinio / galinio dešiniojo šoninių žibintų |
| 34 | (5A) | Kairiojo priekinio / galinio kairiojo šoninių žibintų |
| 35 | (10A) | Purkštukai - Benzinas |
| 36 | (5A) | Numerio lentelės apšvietimo lemputės |
| 37 | (5A) | Galinio rūko žibintas |
| 38 | (5A) | Elektriniai durų veidrodėliai / šildytuvas |
| 39 | (20A) | Šildomas galinis langas |
| 40 | (20A) | Garso signalas |
| 41 | (20A) | Priekinio stiklo valytuvas / apiplovėjas |
| 42 | (15A) | Cigaretės žiebtuvėlis |
| 43 | (20A) | Daugiafunkcinis valdymo modulis 1, pavarų perjungimo svirtis - automatinė |
| 44 | (15A) | Posūkių / avarinio signalo indikatoriai |
| 45 | (20A) | Garso sistema, navigacijos sistema |
| 46 | (25A) | Dešiniojo priekinio durų elektrinio lango variklis |
| 47 | - | |
| 48 | (30A) | Variklio valdymo sistema - Dyzelis |
| 49 | (15A) | Centrinis užraktas |
| 50 | (15A) | Priekinio žibinto reguliavimas, dešiniojo priekinio žibinto - tolimoji šviesa |
| 51 | (15A) | Priedų maitinimo jungtis |
| 52 | (15A) | Variklio valdymo sistema - Benzinas |
| 53 | (25A) | Galinio dešiniojo durų elektrinio lango variklis |
| 54 | (15A) | Priekinio žibinto reguliavimas, kairiojo priekinio žibinto - tolimoji šviesa |
| 55 | - | |
| 56 | (20A) | Variklio valdymo sistema - Benzinas |
| 57 | (25A) | Priekabos lizdas |
| 58 | (25A) | Kairiojo priekinio durų elektrinio lango variklis |
| 59 | (20A) | Garso sistemos CD keitiklis |
| 60 | (15A) | Apsaugos nuo vagysčių sistema |
| 61 | (15A) | Kuro siurblys - Benzinas |
| 62 | (25A) | Luke |
| 63 | (15A) | Priekinių sėdynių šildymas |
| 64 | (20A) | Priekinių žibintų apiplovėjai |
| 65 | (15A) | Rūko žibintai |
| 66 | (25A) | Galinio kairiojo durų elektrinio lango variklis |
| 67 | - | |
| 68 | (25A) | Oro kondicionieriaus / šildytuvo ventiliatoriaus variklis |
Papildomai, svarbu žinoti, kad saugiklis Nr. 42 (15A) yra atsakingas už cigarečių žiebtuvėlį, o saugikliai Nr. 15 (10A) ir Nr. 41 (20A) yra atsakingi už priekinio stiklo apiplovėją.
Relių dėžė salone
Relių dėžė yra po pačiu prietaisų skydeliu. Būtent čia rasite gyvybiškai svarbią pakaitinimo žvakių rėlę.
Relių dėžės schema ir paskirtis:
| Nr. | Pavadinimas | Aprašymas |
|---|---|---|
| 1 | Kuro siurblio relė | Dyzelis, ATD ^ 07/00 |
| 2 | - | |
| 3 | Kaitinimo žvakių relė | |
| 4 | - | Н01 / 00) |
| 5 | Atidarytų arba laisvai uždarytų durų indikatoriaus relė | |
| 6 | Priekinių žibintų apiplovimo siurblio relė | |
| 7 | Starto blokavimo jungiklio relė | |
| 8 | Relė 1 papildomas šildytuvas, mažos galios | (dyzelis) |
| 9 | Papildomas šildytuvas relė 2, didelės galios | (dyzelis) |
| 10 | - | |
| 11 | Papildomų degimo grandinių relė | |
| 12 | Variklio valdymo sistemos relė | (dyzelis, ASY / ATD ^ 07/00) |
| 13 | Lemputės patikrinimo sistemos blokas | |
| 14 | Lemputės patikrinimo sistemos blokas | |
| 15 | Kuro siurblio relė | (benzinas, ARV / AME / AUA / AUB / AQV / ATZ / AQW ^ 01/00) |
Be relių, šiame bloke gali būti ir didesnės galios saugikliai, skirti papildomam šildytuvui:
- F1 (40A) Papildomas šildytuvas
- F2 (40A) Papildomas šildytuvas
- F3 (40A) Papildomas šildytuvas
Variklio skyrius
Saugiklių ir relių dėžė variklio skyriuje (virš akumuliatoriaus)
Ši dėžė yra po variklio dangčiu, ant akumuliatoriaus. Norėdami prie jos prieiti, reikia paspausti plastikinius vyrius į šonus. Joje dažnai yra didelės galios saugikliai ir relės, apsaugančios pagrindines variklio ir jo sistemų grandines.
Žemiau pateikiama pavyzdinė saugiklių dėžutės schema (variklio skyriuje). Visada vadovaukitės savo automobilio savininko vadove pateikta schema, nes ji gali skirtis priklausomai nuo modelio ir pagaminimo metų:
| Saugiklio Numeris | Amperai (A) | Apsaugoma Grandinė |
|---|---|---|
| 1 | 5A | Laisvas (gali būti naudojamas papildomai įrangai) |
| 2 | 10A | Elektrinis kuro siurblys |
| 3 | 15A | Degimo ritės |
| 4 | 20A | Purkštukai |
| 5 | 30A | Aušinimo ventiliatorius |
| 6 | 25A | Kondicionieriaus kompresoriaus sankaba |
| 7 | 10A | ABS siurblys |
| 8 | 15A | Priekiniai žibintai (artimosios šviesos) |
| 9 | 20A | Priekiniai žibintai (tolimosios šviesos) |
| 10 | 30A | Starteris |

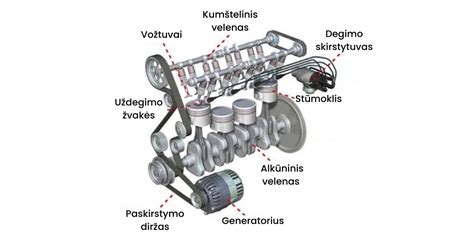

Pakaitinimo žvakių sistemos esmė ir veikimas
Šaltais rytais ir žiemos naktimis jūsų dyzelinio variklio patikimumas labai priklauso nuo jo pakaitinimo žvakių sistemos veikimo. Ši sistema užtikrina sklandų variklio užvedimą esant žemai temperatūrai.
Pakaitinimo žvakių rėlės svarba ir funkcija
Pakaitinimo žvakių relė yra gyvybiškai svarbi pakaitinimo žvakių sistemos dalis. Ji atlieka lemiamą vaidmenį tiekiant energiją pakaitinimo žvakėms, kad dyzelinis variklis užsivestų sklandžiai šaltu oru. Kaip jau minėta, „Škoda Fabia“ (1-os kartos) modelyje pakaitinimo žvakių rėlė (Nr. 3) yra įrengta salono relių dėžėje, esančioje po prietaisų skydeliu.
Pagrindinė šios rėlės funkcija yra užtikrinti efektyvų pakaitinimo žvakių pašildymą prieš variklio užvedimą šaltu oru.
Pakaitinimo žvakių sistemos veikimo principas
Pakaitinimo žvakių sistema veikia sekančiai:
- Aktyvacija: Kai pasukate automobilio raktelį į degimo padėtį, pakaitinimo žvakių rėlė įjungiama.
- Energijos tiekimas: Aktyvavus rėlę, ji lygiagrečiai sujungia pakaitinimo žvakes su maitinimo šaltiniu.
- Pakaitinimo žvakių šildymas: Elektros srovė teka per pakaitinimo žvakes, kurios yra maži kaitinimo elementai, esantys variklio degimo kameroje. Jie greitai įkaista.
- Šildymo laikas: Rėlė palaiko pakaitinimo žvakių maitinimą tam tikrą laikotarpį, paprastai apie 5-15 sekundžių, priklausomai nuo variklio ir aplinkos temperatūros.
- Variklio užvedimas: Kai pakaitinimo žvakės pakankamai įkaista, variklį galima vesti lengviau ir efektyviau.
Sugedusios pakaitinimo žvakių rėlės simptomai ir patikrinimas
Sugedusios pakaitinimo žvakių rėlės simptomai dažnai yra sunkus variklio užvedimas, ypač šaltu oru, dėl kurio užsitęsia starterio sukimas. Taip pat galite pastebėti per daug baltų arba juodų dūmų, įspėjančių apie nesudegusį kurą variklio vedimo metu.
Pakaitinimo žvakių rėlės patikrinimas nėra sudėtingas:
- Pradėkite nuo vizualios patikros - pažiūrėkite, ar nėra laisvų jungčių, korozijos ar pažeistų laidų.
- Tada, naudodami multimetrą, pamatuokite įtampą rėlės gnybtuose uždegimo fazės metu. Įtampa turėtų atitikti akumuliatoriaus įtampą (paprastai apie 12 V).
- Papildomai išmatuokite rėlės ritės varžą - ji turi atitikti gamintojo specifikacijas.
Neveikia pakaitinimo zvakes Toyota avsnsis 2008 metu
Bendrieji saugiklių keitimo principai ir svarbios pastabos
Saugiklių blokas yra esminė automobilio elektros sistemos dalis, atsakinga už įvairių komponentų apsaugą nuo elektros perkrovų ir galimų gedimų. Tinkamas supratimas apie saugiklių paskirtį ir jų priežiūrą yra labai svarbus, siekiant išvengti brangių remonto darbų ir užtikrinti saugų automobilio veikimą.
Saugiklių paskirtis ir veikimo principas
Saugiklis yra apsauginis įtaisas, kurio pagrindinė funkcija - nutraukti elektros grandinę, kai per ją tekanti srovė viršija nustatytą saugią ribą. Tai padeda efektyviai apsaugoti brangius elektros prietaisus ir laidus nuo perkaitimo, galimo gaisro ar kitų rimtų gedimų. Kiekvienas automobilio saugiklis yra specialiai suprojektuotas taip, kad apsaugotų konkrečią elektros grandinę, pavyzdžiui, apšvietimo sistemą, garso įrangą, variklio valdymo modulį ir kitas svarbias sistemas. Saugikliai skiriasi dydžiu, spalva ir amperų (A) verte, atitinkančia jų apsaugomą grandinę.
Saugiklių keitimo procedūra
Saugiklio pakeitimas yra gana paprastas procesas, kurį dauguma vairuotojų gali atlikti savarankiškai. Svarbiausia atlikti procedūrą saugiai ir teisingai:
- Išjunkite degimą: Prieš pradėdami bet kokius darbus su saugikliais, būtinai išjunkite automobilio variklį ir visus elektros prietaisus. Tai padės išvengti elektros smūgio ar trumpojo jungimo.
- Suraskite saugiklių dėžutę: Naudodamiesi automobilio savininko vadovu, nustatykite tikslią saugiklių dėžutės, kurioje yra reikiamas saugiklis, vietą.
- Atidarykite saugiklių dėžutės dangtelį: Dažniausiai dangtelis atsidaro atkabinus specialius fiksatorius arba paspaudus tam tikrą vietą. Būkite atsargūs, kad nepažeistumėte dangtelio ar fiksatorių.
- Nustatykite perdegusį saugiklį: Vizualiai apžiūrėkite saugiklius. Jei saugiklio viduje esantis metalinis siūlas yra nutrūkęs, vadinasi, saugiklis yra perdegęs. Taip pat galite naudoti specialų saugiklių testerį tikslesniam patikrinimui.
- Išimkite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (dažnai jo galima rasti pačioje saugiklių dėžutėje) arba nedideles reples, kad saugiai ištrauktumėte perdegusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį, kuris privalo būti tokios pat amperų (A) vertės kaip ir perdegęs. Naudojant didesnės amperų vertės saugiklį, kyla pavojus sugadinti elektros grandinę ar net sukelti gaisrą.
- Uždarykite saugiklių dėžutės dangtelį: Įsitikinkite, kad naujas saugiklis tinkamai įstatytas, ir uždarykite saugiklių dėžutės dangtelį.
- Patikrinkite veikimą: Įjunkite automobilio degimą ir patikrinkite, ar prietaisas ar sistema, kurią saugojo pakeistas saugiklis, dabar veikia tinkamai.
Svarbios pastabos ir patarimai
- Visada laikykite atsarginių saugiklių komplektą savo automobilyje.
- Niekada nenaudokite metalinės vielos ar kitų improvizuotų priemonių vietoj tinkamo saugiklio. Tai itin pavojinga.
- Jei pastebėjote, kad tam tikras saugiklis nuolat perdega, tai gali reikšti rimtesnę problemą elektros sistemoje. Tokiu atveju nedelsdami kreipkitės į kvalifikuotą automobilių elektriką diagnostikai atlikti.
- Reguliariai apžiūrėkite saugiklių dėžutes ir pačius saugiklius dėl korozijos ar kitų pažeidimų.
- Saugiklių išdėstymo schema gali skirtis priklausomai nuo „Škoda Fabia“ modelio (pvz., Fabia I, II, III) ir pagaminimo metų. Visada naudokite tikslią schemą savo automobiliui, kurią rasite savininko vadove.
