Įtampos keitikliai yra elektroniniai įrenginiai, kurie transformuoja elektros įtampą iš vieno lygio ar tipo į kitą. Jie plačiai naudojami įvairiose srityse, tokiose kaip transportas, pramonė, atsinaujinančios energijos sistemos ir kasdieninė elektronika. Šie įrenginiai užtikrina, kad elektros energija būtų tiekiama tinkama forma ir parametrais konkretiems įrenginiams ar sistemoms.
Įtampos keitiklių ir stabilizatorių paskirtis
Įtampos keitikliai ir stabilizatoriai naudojami siekiant suderinti energijos tiekimą tarp įvairių sistemų ar įrenginių. Jų pagrindinės paskirtys yra šios:
- Transformuoti įtampą iš aukštesnio lygio į žemesnį arba atvirkščiai.
- Konvertuoti nuolatinę įtampą (DC) į kintamąją (AC) arba atvirkščiai.
- Užtikrinti energijos tiekimo stabilumą ir apsaugoti įrenginius nuo įtampos svyravimų.
- Prisitaikyti prie specifinių energijos reikalavimų, pavyzdžiui, mobiliųjų įrenginių ar saulės baterijų sistemų.
Pagrindiniai veikimo principai
Įtampos keitikliai veikia konvertuodami elektros energiją naudojant specializuotus elektroninius komponentus, tokius kaip transformatoriai, puslaidininkiniai perjungikliai ir filtrai. Pagrindiniai procesai apima:
- Keitimą: Paverčiant energiją iš vienos formos į kitą, pavyzdžiui, iš DC į AC arba iš vienos AC įtampos dažnio į kitą.
- Stabilizavimą: Užtikrinant, kad išėjimo įtampa būtų stabili ir tinkama prijungtiems įrenginiams.
- Efektyvumą: Minimalizuojant energijos nuostolius konvertavimo procese.
Įtampos keitiklių tipai
Įtampos keitikliai skirstomi pagal jų funkcijas ir paskirtį. Pagrindiniai tipai apima nuolatinės ir kintamosios įtampos keitiklius.
Nuolatinės įtampos keitikliai (DC-DC)
DC-DC keitikliai yra skirti keisti nuolatinę įtampą iš vieno lygio į kitą. Jie dažnai naudojami automobilių pramonėje, atsinaujinančios energijos sistemose ir nešiojamuosiuose įrenginiuose. Pavyzdžiui, jie leidžia sumažinti 12V akumuliatoriaus įtampą iki 5V, reikalingų mobiliesiems įrenginiams.
Kintamosios įtampos keitikliai (AC-AC)

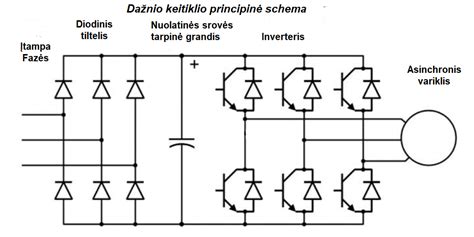

AC-AC keitikliai transformuoja kintamąją įtampą į kitą kintamąją įtampą su skirtingu lygiu ar dažniu. Jie naudojami pramoninėse sistemose, kuriose reikia valdyti variklių greitį ar derinti skirtingus elektros tinklų parametrus. Šie keitikliai taip pat dažnai naudojami tarptautiniam elektros energijos tiekimui, kai reikia suderinti įtampą ar dažnį tarp šalių.
Nuolatinės įtampos keitikliai į kintamąją (DC-AC, inverteriai)
DC-AC keitikliai, dar vadinami inverteriais, yra skirti paversti nuolatinę įtampą į kintamąją. Jie plačiai naudojami saulės energijos sistemose, automobiliuose ir laivuose, kur būtina naudoti įrenginius, veikiančius su kintamosios srovės energija. DC-AC keitikliai leidžia prijungti standartinius buitinius prietaisus prie automobilio akumuliatoriaus ar kitų nuolatinės srovės šaltinių.
Pagrindinės savybės:
- Įtampos stabilumas: Užtikrina pastovią kintamąją įtampą.
- Universalumas: Galimybė prijungti įvairius buitinius ir pramoninius prietaisus.
Kintamosios įtampos keitikliai į nuolatinę (AC-DC)
AC-DC keitikliai transformuoja kintamąją įtampą į nuolatinę, kuri naudojama daugumoje elektroninių įrenginių. Jie naudojami kompiuteriuose, telefonų įkrovikliuose ir pramoninėse sistemose, kur būtina stabilizuota nuolatinė srovė.
Šių keitiklių privalumai:
- Tikslumas: Užtikrina pastovią ir švariai transformuotą nuolatinę įtampą.
- Efektyvumas: Mažina energijos nuostolius konversijos metu.
Linijiniai įtampos stabilizatoriai: bendrieji principai ir 78xx serija
Pats primityviausias metodas įtampos stabilizavimui yra panaudoti įtampos stabilizavimo mikroschemą. Tai linijinis įtampos stabilizatorius - visa perteklinė energija išspinduliuojama šilumos pavidalu. Pagal dokumentaciją, tiek įėjime, tiek išėjime turi būti kondensatoriai, kad mažinti įtampos pulsacijas.
Pagrindas - trijų kojų detalė. Mikroschema gali turėti įvairius pavadinimus. Vakarietiškame pasaulyje tai 78xx serija, pavyzdžiui, 7805 yra 5V stabilizatorius, 7812 - 12V, 7815 - 15V ir t.t. Pilnas mikroschemos pavadinimas dažnai būna su papildomomis raidėmis, pvz., LM7805C. Būna ir visai mažyčių mikroschemų, pvz., 78L05. Tarybiniame pasaulyje arba Rusijoje jos turėjo savo pavadinimą, pvz., 5V stabilizatorius vadinosi КР142ЕН5, dažniausiai ant korpuso buvo rašoma sutrumpintai “КРЕН5”, kas skamba kaip “KREN5”.
Techninės charakteristikos ir apsaugos
TO220 korpuse standartinis stabilizatorius leidžia maksimalią 1…2A srovę (priklauso nuo modelio). Tokios mikroschemos dažnai turi apsaugas nuo trumpojo jungimo, perkaitimo ir neteisingo pajungimo, tačiau ne visada, todėl rekomenduojama pasiskaityti gamintojo specifikacijų lapą (angl. datasheet).
Korpuso maksimali temperatūra paprastai būna 70…80 laipsnių. Teorinis galios maksimumas yra 20W su begaliniu radiatoriumi. Be radiatoriaus - tik apie 2W. Su realiu radiatoriumi - 5…10W.
Ką tie vatai reiškia? Tiek šilumos išsisklaido, tiek energijos galima atimti iš įėjimo įtampos. Pavyzdžiui, jei turime aparačiuką, kuris naudoja 5V ir 1A, ir statome mikroschemą, jungdami ją prie automobilio. Ten įtampa, kai nedirba variklis, būna 12V, o kai dirba - 14V. Jei imsime vidutinę 14V įėjimo įtampą, tai įtampos skirtumas bus 14V - 5V = 9V. Išsklaidyta galia bus P = U * I = 9V * 1A = 9W. Taigi, tie 9W virsta šiluma.
Kaip veikia radiatorius? - Trumpas automobilio aušinimo aprašymas
Jungiant prie juodų, sieninių „adapterių“/transformatoriukų, visada reikia pasimatuoti, kokią įtampą jis duos prie darbinės srovės. Dar vienas parametras - maksimali įėjimo įtampa, kuri paprastai yra apie 35V.
Dar vienas svarbus parametras - minimalus įtampų skirtumas (angl. dropout voltage), kai stabilizatorius dar veikia. Pavyzdžiui, standartiniam 7805 stabilizatoriui tai yra apie 2.5V (t.y. 5V stabilizatoriui reikia paduoti 5V + 2.5V = 7.5V). Paprastai tai būna pora-trejetas voltų. Tačiau galima rasti tokių mikroschemų, kurios turi labai mažą įtampų skirtumą, vadinamos LDO (angl. Low-Dropout) reguliatoriais. Pavyzdžiui, LX8383 serijos mikroschemų minimalus įtampos kritimas yra 1.3 … 1.5V.
Fiksuotų reguliatorių pritaikymas reguliuojamiems tikslams
Ką daryti, jei mikroschemos stabilizuojama įtampa netinka arba kai reikia kiek didesnės? Panašiai veikia ir su 78xx serija. Galima vietoje fiksuoto rezistoriaus pastatyti kintamą rezistorių ir su juo nusireguliuoti reikiamą išėjimo įtampą. Dar galima vietoje rezistoriaus, centrinę koją jungti su žeme per diodą ar stabilitroną (zenerį) - tada išėjimo įtampa padidės diodo kritimo įtampos ar stabilitrono stabilizavimo įtampos dydžiu.

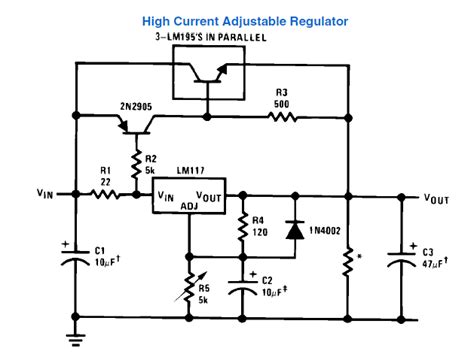

Reguliuojami linijiniai įtampos stabilizatoriai: LM317 pavyzdys
LM317 yra tiesinis įtampos (žeminimo) keitiklis su mažu išėjimo triukšmo lygiu. Šis modelis yra plačiai naudojamas dėl savo reguliavimo galimybių. Moduliai su LM317 dažnai turi potenciometrą išėjimo įtampai reguliuoti, o terminaliniai blokeliai užtikrina lengvą laidų pajungimą.
Modulio savybės apima neizoliuotą įtampos žeminimą.
LM317 modulio techniniai parametrai
- Tipas: tiesinis (linear)
- Modelis: LM317
- Įėjimo įtampa (Vin): 4.2-40 VDC arba 5-22 VAC
- Išėjimo įtampa (Vout): 1.25-37V DC
- Išėjimo srovė: 1.5A (maks. 2.2A)
- Darbinė temperatūra: nuo -55°C iki +150°C
- Juginėjimosi dažnis: 100 MHz (specifinis modulio parametras)
- Išėjimo reguliavimo tikslumas: 0.01%
- Apkrovos reguliavimo tikslumas: 0.1%
- RMS triukšmo lygis: 0.003% Vout
- Montavimas: 4xM3
- Svoris: 29g
Tokie moduliai dažnai turi įmontuotą srovės ribojimą ir apsaugą nuo perkaitimo. Kai kurių modulių atveju, įėjimo (Vin) poliariškumas yra nesvarbus, dėl integruotų papildomų komponentų.
Kaip pasirinkti tinkamą įtampos stabilizatorių
Įtampos stabilizatoriai yra labai svarbi elektronikos ir elektros įrangos apsaugos priemonė. Jie padeda išvengti per didelių arba per mažų įtampos svyravimų, kurie gali pažeisti jautrią įrangą, pavyzdžiui, televizorius, kompiuterius, šaldytuvus ar kitus buitinius prietaisus. Dėl šios priežasties įtampos stabilizatorių pasirinkimui svarbu skirti ypatingą dėmesį.
- Galia. Pirma ir svarbiausia savybė, į kurią reikėtų atsižvelgti renkantis įtampos stabilizatorių, yra jo galia. Įtampos stabilizatorius turi būti pakankamai galingas, kad galėtų tiekti stabilų maitinimą visai Jūsų prijungtai įrangai. Jei savo namuose turite kelis prietaisus, kurių bendra galia siekia 5 000 vatų, Jūsų pasirinktas įtampos stabilizatorius turėtų turėti bent 20-30 % daugiau galios nei bendra apkrova, kad būtų užtikrinta tinkama veikimo atsarga.
- Stabilizatoriaus veikimo diapazonas. Veikimo diapazonas rodo, kokiu diapazonu stabilizatorius gali koreguoti įtampą, kad ji būtų stabili ir tinkama prietaisams. Pavyzdžiui, jei elektros tinklo įtampa gali kristi iki 160 V ar kilti iki 260 V, stabilizatorius turėtų sugebėti veikti šiame diapazone ir užtikrinti, kad išėjimo įtampa būtų pastovi, paprastai apie 220-230 V. Svarbu žinoti, kad skirtingose aplinkose gali pasireikšti įvairūs įtampos svyravimų tipai, pavyzdžiui, staigieji įtampos pokyčiai, trumpieji tiekiamosios įtampos pertrūkiai ir net periodiški svyravimai, susiję su tinklo apkrova.
- Apsauga nuo perkrovų. Labai svarbi stabilizatoriaus funkcija yra apsauga nuo perkrovų. Tai reiškia, kad įtampos stabilizatorius turi sugebėti aptikti ir apsaugoti elektros įrangą nuo per didelės apkrovos ar trumpųjų jungčių. Kai kurie įtampos stabilizatoriai turi automatinio išsijungimo funkciją, kai aptinkama perkrova arba kai įtampa per daug nukrypsta nuo normos. Šiuolaikiniai stabilizatoriai taip pat gali turėti integruotą apsaugą nuo viršįtampių, kurie dažnai atsiranda dėl žaibo smūgių ar kitų išorinių veiksnių.
- Reagavimo greitis. Reagavimo greitis yra dar viena svarbi savybė, į kurią reikėtų atsižvelgti renkantis įtampos stabilizatorių. Tai reiškia, kaip greitai stabilizatorius gali reaguoti į įtampos pokyčius. Verta žinoti, kad įprastai geros kokybės įtampos stabilizatoriai gali reaguoti per kelias milisekundes. Pavyzdžiui, kai kurie statiniai įtampos stabilizatoriai gali reaguoti į įtampos pokyčius vos per 20 milisekundžių. Taigi, jei Jūsų elektros įranga yra ypač jautri įtampos svyravimams, turėtumėte rinktis stabilizatorių su kuo greitesniu reagavimo laiku.
- Efektyvumas. Efektyvumas yra dar vienas svarbus pasirinkimo aspektas, ypač, jei stabilizatorius bus naudojamas ilgą laiką arba didelėms apkrovoms. Kuo efektyvesnis įtampos stabilizatorius, tuo mažiau energijos jis naudos. Įprastai geros kokybės įtampos stabilizatoriai pasižymi aukštu efektyvumo lygiu, kuris siekia net iki 98-99 %. Kai kurie įtampos stabilizatoriai turi papildomas funkcijas, pavyzdžiui, automatinį išsijungimą, kai elektros prietaisai nėra naudojami, arba energijos taupymo režimus. Naujausi stabilizatorių modeliai dažnai turi pažangius mikroprocesorių valdiklius, kurie optimizuoja įtampos reguliavimą realiuoju laiku, užtikrindami minimalų energijos vartojimą ir maksimalų efektyvumą. Tokie stabilizatoriai gali turėti efektyvumo parametrus, leidžiančius sumažinti energijos sąnaudas iki 10-15 %, lyginant su senesniais modeliais.
- Patikimumas ir gamintojo reputacija. Renkantis įtampos stabilizatorių, verta atkreipti dėmesį į gamintojo reputaciją ir produkto patikimumą. Patikimi gamintojai taip pat siūlo techninę pagalbą ir atsargines dalis, jei jų reikia.
- Dydis ir montavimo galimybės. Įtampos stabilizatorių dydis ir montavimo galimybės taip pat yra labai svarbūs pasirinkimo kriterijai. Kai kurie įtampos stabilizatoriai gali būti montuojami ant sienos, o kiti - tiesiog padedami ant grindų ar stalo.
- Kaina ir garantija. Galiausiai, renkantis įtampos stabilizatorių, svarbu atsižvelgti į gaminio kainą ir suteikiamą garantijos laikotarpį. Nors pigesni įtampos stabilizatoriai gali atrodyti patrauklus pasiūlymas, tačiau jie dažnai neturi tiek daug funkcijų ar nėra tokie patikimi kaip brangesni modeliai. Ilgesnė garantija yra papildoma apsauga, kuri leidžia jaustis saugiau naudojant įtampos stabilizatorių.
Įtampos stabilizatoriai yra būtinas prietaisas, kuris apsaugo Jūsų elektronikos įrangą nuo žalingų įtampos svyravimų. Renkantis stabilizatorių, būtina atkreipti dėmesį į jo galią, stabilizavimo diapazoną, apsaugos funkcijas, reagavimo greitį, efektyvumą, patikimumą, dydį, montavimo galimybes, kainą ir garantiją.
