Oro srauto matuoklis (OSM), dar žinomas kaip masės oro srauto jutiklis (MAF sensor), yra itin svarbi Mercedes-Benz W210 modelių variklio valdymo sistemos dalis. Šis komponentas tiesiogiai veikia variklio efektyvumą, degalų sąnaudas ir išmetamųjų dujų emisiją, matuodamas į variklį patenkančio oro kiekį.
Kas yra oro srauto matuoklis?
Oro srauto matuoklis yra elektroninis komponentas, įrengtas įsiurbimo sistemoje, tarp oro filtro korpuso ir droselio sklendės. Jo pagrindinė funkcija yra tiksliai nustatyti į variklio degimo kameras patenkančio oro masę. Ši informacija yra gyvybiškai svarbi variklio valdymo blokui (ECU), kad jis galėtų apskaičiuoti optimalų degalų kiekį, kuris turi būti įpurkštas, atsižvelgiant į oro ir degalų mišinio santykį.
Funkcija
OSM matuoja oro srautą ir siunčia šiuos duomenis ECU. Remiantis gautais duomenimis, ECU reguliuoja degalų įpurškimą, uždegimo momentą ir kitus variklio parametrus, siekiant užtikrinti efektyvų degimą. Tai padeda pasiekti geriausią variklio galią, mažinti degalų sąnaudas ir kontroliuoti išmetamųjų dujų taršą.
Reikšmė variklio veikimui
Tikslus oro srauto matavimas yra būtinas, kad variklis veiktų sklandžiai ir efektyviai. Neteisingai išmatuotas oro kiekis gali sukelti per liesą arba per sodrų degalų mišinį, kas gali lemti variklio galios sumažėjimą, nestabilų tuščiosios eigos darbą, padidėjusias degalų sąnaudas ir kenksmingų išmetamųjų dujų emisiją.
Oro srauto matuoklio veikimo principas Mercedes W210
Daugelyje Mercedes-Benz W210 modelių naudojami karšto laidininko arba karštos plėvelės tipo oro srauto matuokliai. Šie jutikliai veikia stebėdami, kaip greitai atvėsta įkaitęs elementas, kai pro jį praeina oras.
Konstrukcija
Tokio tipo OSM sudaro nedidelis, elektriniu būdu įkaitintas platinos laidas arba plėvelė, esanti oro srauto kanale. Šalia jo yra papildomas temperatūros jutiklis, matuojantis įeinančio oro temperatūrą. Jutikliai yra apsaugoti tinkleliu, kad būtų išvengta didelių dalelių patekimo.
Kaip jis veikia?
Įkaitintas elementas yra palaikomas pastovios, aukštesnės nei įeinančio oro, temperatūros. Kai oro srautas praeina pro jį, elementas atvėsta. Kuo didesnis oro srautas, tuo labiau elementas atvėsta. Elektronika, įmontuota matuoklyje, nuolat reguliuoja srovę, tekančią per įkaitintą elementą, kad išlaikytų jo temperatūrą pastovią. Srovės stiprumas, reikalingas elementui išlaikyti nustatytą temperatūrą, yra tiesiogiai proporcingas oro srautui. Ši srovės vertė paverčiama į įtampos signalą, kuris siunčiamas variklio valdymo blokui (ECU).
Dažni gedimai ir simptomai
Oro srauto matuoklis, kaip ir daugelis elektroninių komponentų, laikui bėgant gali sugesti arba užsiteršti. Gedimai gali pasireikšti įvairiais simptomais, kurie dažnai klaidingai priskiriami kitiems variklio komponentams.

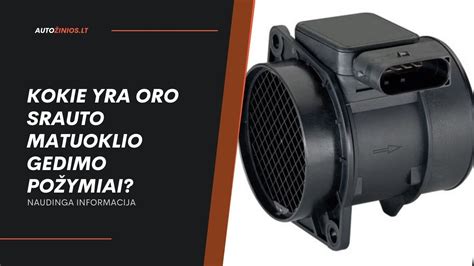

Pagrindiniai gedimo požymiai
- Sumažėjusi variklio galia: Variklis gali tapti vangus, prasčiau traukti, ypač didesnėmis apsukomis.
- Padidėjusios degalų sąnaudos: Neteisingai nustatytas oro kiekis gali sukelti perteklinį degalų įpurškimą.
- Nestabilios variklio apsukos tuščiąja eiga: Variklis gali "plaukioti", dusti arba net gesti.
- Juodi dūmai iš išmetimo sistemos: Tai rodo per sodrų degalų ir oro mišinį (degina per daug degalų).
- "Check Engine" lemputė prietaisų skydelyje: ECU užfiksuoja klaidą ir įjungia įspėjamąją lemputę. Klaidų kodai dažnai susiję su oro srauto matavimu (pvz., P0100, P0101, P0102, P0103, P0104).
- Variklis sunkiai užsiveda: Ypač šaltu oru arba po ilgesnio stovėjimo.
- Vibracija ar trūkčiojimas akseleruojant.
Priežastys
- Užterštumas: Dėl nekokybiško oro filtro, dulkių, alyvos garų ar kitų nešvarumų, patenkančių į įsiurbimo sistemą, matuoklio elementas gali užsiteršti ir netiksliai matuoti oro srautą.
- Amžius ir nusidėvėjimas: Laikui bėgant, komponentai natūraliai dėvisi ir praranda tikslumą.
- Mechaniniai pažeidimai: Netinkamas montavimas, vibracija ar smūgiai gali pažeisti jutiklio elementą.
- Elektros sistemos problemos: Korozija jungtyse, pažeisti laidai ar trumpasis jungimas gali sutrikdyti jutiklio darbą.
Diagnostika ir patikra
Norint tiksliai nustatyti, ar oro srauto matuoklis yra gedimo priežastis, reikalinga kruopšti diagnostika.
Vizuali apžiūra
Pirmiausia, patikrinkite oro srauto matuoklį vizualiai. Ieškokite matomų pažeidimų, užterštumo ant jutiklio elemento ar korozijos jungtyse. Taip pat patikrinkite oro filtro būklę ir įsiurbimo sistemos sandarumą, kad nebūtų oro nutekėjimų (nesandarumų).
Diagnostika kompiuteriu
Profesionali kompiuterinė diagnostika yra efektyviausias būdas nustatyti OSM gedimą. Diagnostikos įranga gali nuskaityti variklio valdymo bloko klaidų kodus ir gyvus duomenis. Stebėdami oro srauto matuoklio parodymus (pvz., gramai per sekundę (g/s) arba kilogramai per valandą (kg/h)) esant skirtingoms variklio apsukoms, galima įvertinti jo veikimą ir palyginti su gamintojo nurodytomis vertėmis.
Autel MaxiDAS DS808 diagnostikos įranga
Multimetro naudojimas
Kai kurių tipų oro srauto matuoklius galima patikrinti multimetru, matuojant įtampos signalą esant tuščiajai eigai ir didinant variklio apsukas. Tačiau šis metodas gali būti sudėtingas ir reikalauti specifinių žinių apie konkretaus OSM modelio veikimo principus ir numatomas įtampos vertes.
Keitimas ir priežiūra
Sugedęs oro srauto matuoklis dažniausiai yra keičiamas nauju, kadangi jo remontas retai būna efektyvus ir patikimas.
Ar galima remontuoti?
Bandymas valyti oro srauto matuoklį specialiais aerozoliais kartais gali padėti pašalinti lengvą užterštumą ir laikinai atkurti jo veikimą. Tačiau tai nėra ilgalaikis sprendimas, ir esant rimtiems gedimams, valymas dažnai nepadeda. Svarbu naudoti tik specializuotus oro srauto matuoklių valiklius, kurie nepalieka jokių nuosėdų ir yra saugūs jautriems jutiklio elementams.
Keitimo procesas
Oro srauto matuoklio keitimas Mercedes W210 modelyje dažniausiai yra gana paprastas. Jis yra pritvirtintas keletu varžtų ir prijungtas prie elektros jungties. Keičiant svarbu atjungti akumuliatorių, atsargiai atjungti laidus ir įdiegti naują, kokybišką dalį. Po keitimo rekomenduojama atlikti kompiuterinę diagnostiką, kad būtų ištrintos klaidos ir patikrinta, ar naujas jutiklis veikia tinkamai.
Patarimai eksploatacijai
- Reguliariai keiskite oro filtrą pagal gamintojo rekomendacijas, kad būtų išvengta oro srauto matuoklio užteršimo.
- Naudokite kokybiškus alyvos ir kuro filtrus, kad sumažintumėte variklio teršalų patekimą į įsiurbimo sistemą.
- Venkite agresyvaus vairavimo, kuris gali sukelti didesnį variklio komponentų dėvėjimąsi.
