Instrukcija lengvojo automobilio priekabos eksploatavimui ir priežiūrai

Įsigijote vieną patvariausių ir patikimiausių rinkoje priekabų. Patvirtiname, kad priekaba RESPO atitinka visus susijusius tarptautinius kokybės reikalavimus ir, ją naudojant, galima atlikti net pačius sudėtingiausius darbus. Prieš naudodami priekabą įdėmiai perskaitykite toliau pateiktas eksploatacijos ir techninės priežiūros instrukcijas.

Bendrosios nuostatos ir saugos reikalavimai

Lengvojo automobilio priekabos yra skirtos gabenti daiktus, kai jie per dideli ar sunkūs, kad tilptų į automobilį. Dažnai jos turi vieną ar dvi ašis, kad būtų stabilesnės. Yra svarbu žinoti, kad priekabos turi atitikti tam tikrus techninius reikalavimus, kurie užtikrina saugų naudojimą ir nepakenkia kitoms transporto priemonėms.

Svarbiausi techniniai reikalavimai

• Svoris: Priekaba negali būti sunkesnė nei leistinas svoris, nurodytas techninėje dokumentacijoje.
• Stabdžiai: Priekabos turi turėti tinkamus stabdžius saugiam sustojimui.
• Žibintai: Priekabos turi turėti veikiančius ir matomus žibintus.
• Važiuoklė: Priekabos važiuoklė turi būti tvirta ir saugi.

Prieš perkant lengvojo automobilio priekabą, būtinai pasitikrinkite, ar ji atitinka visus techninius reikalavimus. Tai padės išvengti problemų ateityje. Prieš važiuojant priekaba, rekomenduojame susipažinti su priekabos taisyklėmis ir reikalavimais.

Primename: Jūsų priekabos leistinas maksimalus svoris yra nurodytas jos techninėje dokumentacijoje. Draudžiama viršyti leistiną priekabos krovinio svorį, nes tai gali sukelti pavojingas situacijas, anksčiau nusidėvėti ir lūžti. Vairuotojas privalo žinoti krovinio svorį.

Kroviniui tvirtinti naudokite krovinio diržus.

Techniniai duomenys ir matmenys

Pagal galiojančius teisės aktus, priekabos techniniai duomenys ir matmenys yra griežtai reglamentuojami:

• Didžiausi leistini pagrindiniai matmenys:
  • Maksimalus priekabos ilgis: 12.0 m
  • Maksimalus aukštis nuo žemės paviršiaus: 4.0 m
  • Maksimalus plotis (nepriklausomai nuo automobilio pločio): 2.55 m
• Automobilio su priekaba maksimalus ilgis gali būti 18.75 m.
• Priekabos tento maksimalus aukštis nuo žemės paviršiaus turi būti ne ilgesnis nei 1.5 priekabos važiuoklės pločio.

Velkant priekabą kai kuriuose automobilių modeliuose reikia naudoti užpakalinio vaizdo veidrodėlius abiejose automobilio šonuose. Sureguliuokite juos taip, kad matytumėte vaizdą automobilio ir priekabos šonuose bei eismą už jų.

Bendroji masė ir kategorijos

Pagal bendrąją masę priekabos skirstomos į šias kategorijas:

• O1 kategorija: Bendroji masė iki 750 kg (lengvoji priekaba, stabdžiai neprivalomi).
• O2 kategorija: Bendroji masė nuo 750 kg iki 3500 kg (inerciniai stabdžiai).
• O3 kategorija: Bendroji masė nuo 3500 kg iki 10 000 kg (pastoviai veikiantys stabdžiai).

Priekabos bendroji masė yra automobilio velkamos pakrautos priekabos ašiai ar ašių keliui tenkama jėga. Priekabos tuščioji masė yra automobilio velkamos tuščios priekabos ašiai ar ašių keliui tenkama jėga.

Registruota masė

Transporto priemonės registruota masė yra priekabos savininko nurodyta masė registracijos metu, kuri negali būti didesnė nei gamintojo nurodyta bendroji masė.

• O1 kategorijos be stabdžių priekabų registruota masė negali būti didesnė nei transporto priemonės gamintojo leistos didžiausia masė ar 0.5 transporto priemonės tuščios masės (taikoma mažesnė vertė).
• Su stabdžiais O1 ir O2 kategorijos priekabų registruota masė negali būti didesnė nei transporto priemonės gamintojo leistos didžiausia masė ar 0.5 transporto priemonės tuščios masės (taikoma mažesnė vertė).

Stabdžių sistema

• O1 kategorija (bendroji masė iki 750 kg) - stabdžiai neprivalomi.
• O2 kategorijos priekabos turi turėti stabdžius (lokalūs, daugiausia inerciniai stabdžiai).
• O3 ir O4 kategorijos priekabos turi turėti pastovius stabdžius (sujungti su traukiančio automobilio stabdžių sistema). Stabdžiai turi veikti visus ratus.

Jei priekaba atsikabina nuo automobilio, stabdžių trosas turi užtikrinti priekabos stabdžių sistemos automatinį veikimą.

Ratai ir padangos

Priekabų padangų ir ratlankių matmenys turi atitikti gamintojo nurodymus, apkrovimas turi atitikti priekabos registruotą masę. Ratai turi būti vienodo dydžio, jų sudėtis ir savybės vienodi. Padangos rašto gylis turi būti mažiausiai 1.6 mm.

O2 kategorijos priekabose naudojamų padangos turi atitikti traukiančio automobilio padangoms keliamus reikalavimus (žieminės padangos privalomos nuo gruodžio 1d. iki kovo 1d.).

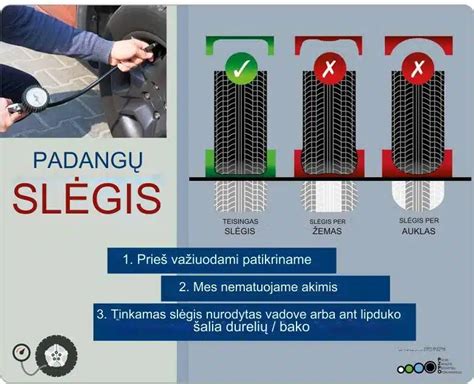

Padangų slėgis ir priežiūra

Tinkamas padangų slėgis turi didelę įtaką padangos gyvybei ir saugai. Slėgis turėtų būti matuojamas ir reguliuojamas, kai padanga yra šalta. Visų padangų slėgis turėtų būti vienodas, įskaitant atsarginę padangą.

• Nepakankamas oro slėgis gali sukelti:
  • Trumpesnį padangos tarnavimo laiką.
  • Pagreitintą ir nenormalų padangų dilimą.
  • Padangos plyšimą šoninėje sienelėje.
  • Kuro sąnaudų padidėjimą.
  • Protektoriaus rašto sumažėjimą važiuojant dideliu greičiu dėl išcentrinės jėgos.
• Per didelis oro pripūtimo slėgis gali sukelti:
  • Mechaninius gedimus.
  • Šoninį slydimą.
  • Pjūvius arba pradūrimus.
  • Protektoriaus centro nusidėvėjimo pagreitį.

Atsargumo priemonės pripučiant:

• Naujos padangos paprastai išsipučia naudojimo pradžioje, todėl rekomenduojama jas dažnai tikrinti per pirmus 3000 km.
• Atkreipkite dėmesį į nuotėkius; jei yra, pakeiskite vožtuvo šerdį ar užpildykite vožtuvo dangtelį.
• Dvigubos padangos turi būti pripūstos tinkamo slėgio diapazone (0, -50) KPa.
• Prieš naudodami atsarginę padangą, patikrinkite jos slėgį.

Padangų tarnavimo laikas labai priklauso nuo krovinio dydžio. Svarbu tinkamai kontroliuoti santykį tarp krovinio ir padangų slėgio. Perkrovos sukels per didelę šoninės sienelės deformaciją ir padidins pjovimo tikimybę.

Kiekvieną dieną tikrinkite rato veržlės laisvumą. Jei ji laisva, priveržkite pagal įstrižainės metodą ir nurodytą sukimo momentą. Nekeiskite pradinio padangos ir ratlankio modelio be leidimo.

Kablio apkrova

• O1 kategorijos priekabų (iki 750 kg) kablio apkrova negali būti didesnė nei 5% bendrosios masės.
• O2 kategorijos priekabų (750-3500 kg) su lokaliais, inerciniais stabdžiais, kablio apkrova negali būti didesnė nei 10% bendrosios masės.

Automobilio kablio aukštis nuo žemės, pagal SNO reikalavimus, turi būti 350-420 mm. Gamintojo rekomenduojamas kablio aukštis - 430 ± 35 mm.

Vairuotojo pažymėjimas

• B kategorija: Leidžia vairuoti lengvąjį automobilį (iki 3500 kg, ne daugiau kaip aštuonios sėdimosios vietos) ir vilkti priekabą, kurios masė su kroviniu neviršija 750 kg. Jei priekabos masė su kroviniu viršija 750 kg, bendra automobilio ir priekabos masė neturi viršyti 3500 kg.
• C kategorija: Leidžia vilkti priekabą, kurios bendroji masė virš 750 kg, jei automobilio su priekaba registruota masė yra didesnė nei 3500 kg.
• D kategorija: Leidžia vairuoti keleivių vežimui skirtą automobilį (daugiau nei 8 sėdimosios vietos) su lengvąja priekaba.
• E kategorija (BE, CE, DE): Leidžia vairuoti automobilį su priekaba, kurios registracijos masė yra didesnė nei leista B, C ir D kategorijoms.

Greičio apribojimai

Negalima viršyti priekabos registracijos pažymėjime nustatyto maksimalaus greičio. Jei jis nenurodytas, priekabos maksimalus greitis yra toks, kuris yra didesnis nei leistinas kitoms transporto priemonėms, tačiau reikia atsižvelgti į eismo ženklus.

Tiki Treiler priekabų maksimalus greitis yra 110 km/h.

Tempiant priekabą lengvuoju ar krovininiu automobiliu, kai bendroji masė neviršija 3500kg:

• Automagistralėse, greitkeliuose ir keliuose su asfalto ar betono danga: ne didesnis kaip 90 km/h.
• Kitose keliuose: ne didesnis kaip 70 km/h.

Priekabos naudojimas ir priežiūra

Norint užtikrinti ilgalaikį ir saugų priekabos naudojimą, būtina reguliariai atlikti techninę priežiūrą ir laikytis eksploatavimo nurodymų.

Priekabos prikabinimas ir atkabinimas

Lengviau yra privažiuoti automobiliu prie priekabos nei priekabą privilkti prie automobilio. Jei priekabą sunku pajudinti rankomis, ji gali sugadinti automobilio galinę dalį ar sužeisti žmogų.

Prikabinimas

1. Atpalaiduokite rankinį stabdį (jei priekaba su stabdžiu).
2. Priekabą pristumkite prie automobilio galo, kad priekabos sukabinimo spyna būtų šalia automobilio kablio.
3. Ant kablio užkabinkite kabelį.
4. Naudodami atraminį ratuką, nuleiskite sukabinimo spyną, kol sukabinimo galvutė nusileis ant kablio.
5. Sukabinimo galvutė užsifiksuos automatiškai.
6. Atidarykite atraminio ratuko sankabą, patraukite ratuką aukštyn ir pritvirtinkite prie rėmo važiavimo kryptimi.

Atkabinimas

1. Atkabinkite pagalbinį ratuką, sankabą pritvirtinkite pradinėje padėtyje.
2. Priekabos sukabinimo spyną pakelkite į X padėtį.
3. Pagalbinio ratuko pagalba pakelkite sukabinimo galvutę nuo sukabinimo kablio.
4. Atkabindami įjunkite priekabos stabdį (jei priekaba su stabdžiais) arba užblokuokite padangas.

Priekabos pakrovimas

Didesnių priekabų leidžiamas krovinio svoris yra nurodytas registracijos pažymėjime. Jokiu būdu neperkraukite priekabos - tai pablogins važiavimo savybes, perkraus stabdžių sistemą, važiavimas taps nesaugiu. Perkrauta priekaba gali pažeisti padangas, ašis ir apatinį rėmą. Dėl perkrautos priekabos sukeltų gedimų garantija negalios bei prarasite teisę pateikti reklamaciją.

Dėmesio! Statybinės medžiagos, pavyzdžiui plytos, smėlis ir t.t. yra ypatingai sunkūs, todėl priekaba dažnai būna perkraunama. Laikykitės nurodytos priekabos keliamosios galios!

Krovinio išdėstymas

• Laikykitės nurodytos registravimo masės.
• Krovinį išdėstykite tolygiai, kad svoris būtų paskirstytas lygiai.
• Krovinį pritvirtinkite. Automobilis važiuos tolygiai ir stabdymo kelias bus mažesnis, jei krovinys priekaboje bus paskirstytas ant ašių.
• Kad nepažeistumėte guolių, sureguliuokite ratus ir patikrinkite padangų slėgį.
• Priekabose su stabdžiais (kategorija O2) žiemą naudokite “M+S” žiemines padangas.
• Į rėmą spaudžianti vertikali jėga turi būti mažesnė nei 10% priekabos masės (paprastai 30-100 kg). Priekabose be stabdžių - mažiau nei 5% priekabos masės.

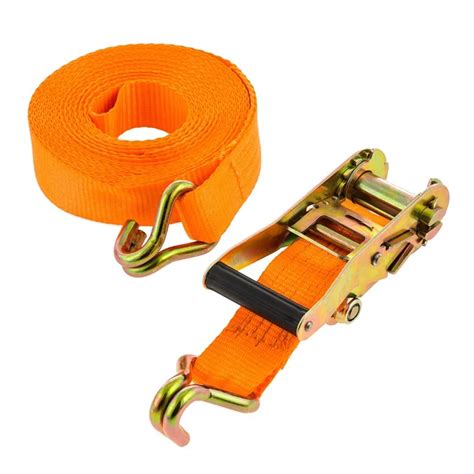

Krovinio tvirtinimas

• Krovinį visuomet pritvirtinkite taip, kad jis nejudėtų, nemaišytų važiuoti, nesugadintų daiktų ar nesužalotų žmonių.
• Lengvą krovinį pritvirtinkite diržais ar tentu.
• Žemų priekabų platformos vidinėje pusėje yra kabiukai, o išorinėje pusėje ąselės kroviniui tvirtinti.
• Sunkų krovinį tvirtinkite taip, kad jis negalėtų judėti nei į priekį, nei atgal ar aukštyn.
• Krovinį, neužimantį visos platformos, reikia sutvirtinti medinėmis kaladėmis ar tentu ir tuomet pritvirtinti.
• Patikrinkite, ar tvirtinimo diržas atitinka krovinio masę - įvairioms masėms yra skirti skirtingi diržai.
• Priekabose, skirtose gabenti automobilius ar valtis, rekomenduojame papildomai automobilių ar valčių priekinę ir galinę dalį pritvirtinti.
• Keltuvas (gervė) yra skirtas tik pakrovimui ir iškrovimui, bet ne krovinio tvirtinimui.
• Specialioms priekaboms galioja kiti krovinio tvirtinimo reikalavimai.

Elektros instaliacija ir žibintai

Priekabos turi būti aprūpintos veikiančia elektros instaliacija, kuri užtikrina visų žibintų (stabdžių, posūkių, gabaritinių, atbulinės eigos, numerio apšvietimo, rūko) veikimą.

Elektros instaliacijos schema (24 V DC):

Kasdieninė priežiūra: Patikrinkite, ar jungtis nėra laisva, ar viela nenukrinta ar nepažeista. Jei lempa sugenda, plyšimas ir paviršiaus blizgesys yra pažeisti, ją reikia pakeisti.

Pakabos naudojimas ir priežiūra

Pakabos elementai reikalauja periodinio sutepimo ir tvirtinimo detalių patikrinimo.

• Kas šešias savaites ar dvi savaites po pirmojo naudojimo, ypač sunkiomis sąlygomis, reikia dažnai tepti pakabą.
• Reguliariai tikrinkite tvirtinimo detales (du ar tris kartus per metus).
• Laikykitės nurodytų varžtų sukimo momentų (pvz.: U formos varžtas M24 x 2 - 680-850 N.m).

Kėlimo kojų naudojimas ir priežiūra

Kėlimo kojos užtikrina stabilumą pastatytos priekabos atžvilgiu.

• Puspriekabė turi būti pastatyta ant lygios betoninės dangos arba tvirtos lygios žemės. Nenaudokite ant šlaito ar minkšto dirvos paviršiaus.
• Neperžengkite kėlimo aukščio ribų.
• Keldami, pirmiausia įžeminkite atraminę bazę greitaeigiu krumpliaračiu, tada pakelkite žemo greičio krumpliaračiu ir pasukite 4-8 posūkius, kad užtikrintumėte patikimą atramą.
• Vidaus ir išorės kojų krumpliaračiai reikalauja periodinio sutepimo (du kartus per metus arba pagal poreikį).

Traukos kaiščio naudojimas ir priežiūra

Traukos plokštė ir traukos kaištis turėtų būti padengti pakankamu tepalu, kad būtų užtikrintas patikimas sutepimas. Traukos kaištis turėtų būti reguliariai tikrinamas.

• Kai kaklas susidėvi iki 49 mm (3.5 colių), traukos kaištis turėtų būti pakeistas.
• Sumontuoto sukibimo kaiščio sukabinimo varžtas yra skirtas vienkartiniam naudojimui ir turi būti pakeistas kartu su sukibimo kaiščiu.

Pneumatinės sistemos naudojimas ir priežiūra (jei priekaba su pneumatiniais stabdžiais)

Puspriekabėse dažnai naudojama dvigubos linijos pneumatinė stabdžių sistema. Reguliariai tikrinkite visą vamzdyną ir jungtis, stabdžių vožtuvus ir oro rezervuarus.

• Vamzdynų ir jungčių patikrinimas: Patikrinkite, ar nėra įtrūkimų ir pažeidimų. Padidinkite oro slėgį iki 650-750 kPa ir patikrinkite slėgio kritimą.
• Avarinio stabdžio vožtuvo tikrinimas: Patikrinkite automatinį stabdymą ir oro nutekėjimą.
• Oro rezervuaro tikrinimas: Po kiekvienos kelionės ištuštinkite kondensatą atsukdami išleidimo vožtuvą.

Ašių naudojimas ir priežiūra

Svarbu neviršyti nurodytos didžiausios leidžiamos ašies apkrovos ir transporto priemonės greičio. Naudokite nurodytus ratlankius ir padangas, palaikykite tinkamą padangų slėgį.

Tepimo ir priežiūros instrukcijos

Reguliariai sutepkite stabdžių skirstomojo veleno guolio vidų, prošvaisos reguliavimo rankeną ir pakeiskite stebulės guolio tepalą. Tikrinkite, ar priveržtos rato veržlės, stabdžių tarpai, stabdžių antdėklai, stebulės guolio sukimasis ir stebulės dangtelis.

Stabdžių reguliavimas

Atjunkite stabdžių kamerą, patikrinkite stabdžių reguliavimo svirties darbinę būseną. Jei tarpas tarp stabdžių trinkelės ir stabdžių būgno yra per didelis, jį reikia sureguliuoti sukant reguliavimo varžtą.

Ašies guolio laisvės reguliavimas

Prieš reguliuodami ašies guolio laisvę, pakelkite puspriekabę. Pasukite ratlankį, užveržkite fiksavimo veržlę ir pasukite varžtą. Patikrinkite, ar ratlankis sukasi sklandžiai.

Priekabos techninė apžiūra

Naujos priekabos pateikiamos techninei apžiūrai praėjus dvejiems metams nuo jų registracijos. Iki 10 metų senumo lengvųjų priekabų techninė apžiūra vyksta kartą per dvejus metus. Senesnės nei 10 metų ir O2 kategorijos priekabos techninę apžiūrą turi praeiti kiekvienais metais.

Priekabos valtims gabenti

Važiuodami į vandenį, saugokite, kad žibintų neužlietų vanduo. Vandeniui patekus į elektros įrangą gali įvykti trumpas jungimas. Jei turite įvažiuoti į vandenį, iš velkančio automobilio kištuką ištraukite.

DĖMESIO! Įvažiavus į vandenį priekabai garantija nebegalioja!

Įstatymai ir nutarimai

Vairuojant priekabą būtina laikytis galiojančių įstatymų ir nutarimų, kurie reglamentuoja jos naudojimą, matmenis, svorį ir greitį.

Priekabos vilkimas

• Priekaba be stabdžių: iki 750 kg ar ne daugiau kaip automobilio tuščiosios masės (atsižvelgiama į mažesnę).
• Priekaba su stabdžiais: ne didesnė nei automobilio gamintojo nurodyta masė ar automobilio registruota masė (atsižvelgiama į mažesnę). Jei gamintojas nenurodo priekabos leidžiamos masės, ji atitinka automobilio registravimo masę.
• Vilkimas visureigiu: automobilio gamintojo nurodytas maksimalus dydis ar 1,5 velkančio automobilio registravimo masės (atsižvelgiama į mažesnę).

Techniniai duomenys

• Rekomenduojamas padangų slėgis:
  • R13, R14 - 2,5 baro
  • R13C, R14C - 3,5 baro
  • R10 - 6,0 baro
• Ašių tipai (pvz., Tiki-Treiler modeliuose):

Priežiūra ir laikymas

Reguliari techninė priežiūra ir tinkamas laikymas užtikrins priekabos ilgaamžiškumą ir saugumą.

Techninės priežiūros knygelė

Techninės priežiūros kortelę pildo ir priežiūros darbus prižiūri gamintojo įgaliota techninės priežiūros įmonė ar prekybos atstovybės.

Pirmoji apžiūra (pirmieji 500 km)

• Ratų varžtai (jei reikia, priveržkite).
• Ašies ir rėmo varžtai (patikrinkite ir, jei reikia, priveržkite).
• Kablio padėtis.
• Stabdžiai (patikrinkite ir, jei reikia, sureguliuokite).
• Žibintai (patikrinkite).

Periodinė priežiūra (kas 10000 km arba mažiausiai kartą per metus)

• Ratų guoliai (patikrinkite ir, jei reikia, priveržkite).
• ALKO ašių guoliai (priežiūra ir sutepimas).
• BPW ašių įvorės su guoliais (būklės patikrinimas).
• Spyruoklių jungiamųjų detalių sutepimas.
• Kablys ir mechanizmo dalys (patikrinkite tvirtumą ir judrumą).
• Ratų varžtai, žibintai, spynos ir padangos (būklės patikrinimas).
• Stabdžių sistema (patikrinkite ir, esant reikalui, sureguliuokite).
• Stabdžių kaladėlės (būklės patikrinimas).
• Padangų slėgis.
• Jungtys (sutepimas).
• Priekabos bendra būklė (apžiūra).

ATMINKITE! Naudojimo pradžioje ratų varžtai gali atsilaisvinti. Patikrinkite varžtus kiekvieną kartą prieš velkant ir pakeičiant ratus.

Priekabų dalių naudojimo ir priežiūros sistema

Šiame skyriuje pateikiama detalesnė informacija apie atskirų priekabos komponentų naudojimą ir priežiūrą.

1. Pakabos naudojimas ir priežiūra

Pakabos elementai, tokie kaip stumdomos dalys ir lakštinės spyruoklės, reikalauja reguliaraus sutepimo. Tikrinkite tvirtinimo detales kelis kartus per metus. Svarbu laikytis nurodytų varžtų sukimo momentų, kurie užtikrina saugų ir patikimą sistemos veikimą.

2. Kėlimo kojų naudojimas ir priežiūra

Kėlimo kojos užtikrina stabilumą. Jos turi būti naudojamos ant lygaus paviršiaus. Nenaudokite ant šlaito ar minkštos žemės. Atraminės bazės sutepimas ir reguliarus patikrinimas yra būtinas.

3. Traukos kaiščio naudojimas ir priežiūra

Traukos plokštė ir kaištis turi būti tinkamai sutepami. Reguliariai tikrinkite traukos kaiščio tvirtumą ir nusidėvėjimą. Susidėvėję dalys turi būti laiku pakeistos.

4. Pneumatinės sistemos naudojimas ir priežiūra

Pneumatinė stabdžių sistema reikalauja nuolatinės priežiūros. Tikrinkite vamzdynus, jungtis, vožtuvus ir oro rezervuarus. Reguliarus kondensato šalinimas iš oro rezervuaro yra būtinas.

5. Grandinės sistemos naudojimas ir priežiūra

Patikrinkite elektros jungtis, laidus ir žibintus. Sugedę ar pažeisti komponentai turi būti nedelsiant pakeisti.

6. Ašies naudojimas ir priežiūra

Laikykitės ašies apkrovos ir greičio apribojimų. Reguliariai tikrinkite ir prižiūrėkite stabdžių sistemą, ratų guolius ir padangų slėgį.

Tepimo ir priežiūros instrukcijos

Laikykitės gamintojo nurodymų dėl tepimo ir priežiūros intervalų. Tai apima stabdžių skirstomojo veleno guolio, prošvaisos reguliavimo rankenos ir stebulės guolio tepimą.

Stabdžių reguliavimas

Stabdžių reguliavimas užtikrina efektyvų stabdymą. Patikrinkite stūmiklio eigą ir, jei reikia, sureguliuokite stabdžių trinkelių ir stabdžių būgno tarpą.

Ašies guolio laisvės reguliavimas

Tinkamas ašies guolio laisvės reguliavimas užtikrina sklandų ratų sukimąsi ir apsaugo nuo ankstyvo susidėvėjimo.

7. Padangų naudojimas ir priežiūra

Tinkamas padangų slėgis ir reguliarus padangų tikrinimas yra gyvybiškai svarbūs saugumui ir padangų ilgaamžiškumui. Reguliariai keiskite padangų montavimo vietas.

tags: #lengvuju #automobiliu #pervezimo #priekabos

Populiarūs įrašai:

• Kaip atidaryti degalų baką
• Oro Eismo Valdymas Lietuvoje
• Kaip apgauti katalizatorių
• Tucson savybės
• galimybės didinti automobilio galią
