Bagažinės apšvietimas yra vienas iš nebrangiausių būdų pritaikyti automobilį pagal individualius poreikius, o tai naudinga ir praktiniu požiūriu. Bagažinėje galite sumontuoti keletą lempų vietiniam apšvietimui arba pritvirtinti įvairiaspalvę LED juostelę išilgai kontūro.
Apšvietimo tipai ir pasiruošimas
LED apšvietimo komplektai
Norėdami įdėti apšvietimą į automobilį, galite rinktis specialius kelių lempų LED rinkinius. Jie sukurti specialiai prijungti prie tam tikrų automobilių modelių ir yra lengvai montuojami. Prie lempos pridedama laidų schema.
LED juostos
LED juostos montavimas yra daug sudėtingesnis. Pirmiausia turite iš anksto išmatuoti apytikslį ilgį ir nuspręsti dėl foninio apšvietimo spalvų skaičiaus. Patartina užsisakyti drėgmei atsparias juostas, taip jos tarnaus ilgiau. Bagažinės apšvietimui dažnai tinka LED juosta, pritvirtinta prie dangtelio vidaus.
Būtinos priemonės ir medžiagos
Norėdami sumontuoti apšvietimą iš LED juostos bagažinėje, be pačios juostos, jums gali prireikti:
- Trijų padėčių jungiklis;
- Lygintuvai;
- Termiškai susitraukiantys vamzdeliai (kembriniai), jei reikia papildomos šviesos diodų apsaugos;
- Reikiamo kiekio gnybtų prijungimui;
- 5 A saugiklis;
- Kontaktiniai laidai, pageidautina skirtingų spalvų, kad nesusipainiotumėte;
- Ruletė;
- Guminės įvorės, sandarikliai, jei laidai praeina per išgręžtas skyles;
- Pjaustytuvas (arba aštrios žirklės);
- Lituoklis su lydmetaliu;
- Dvipusė juosta, jei LED juostelėje nėra lipnaus sluoksnio;
- Jungtys laidams;
- Izoliacinė juosta;
- Replės;
- Silikono sandariklis;
- Alkoholis arba alkoholio tirpalas;
- Indikatorinis atsuktuvas įtampos patikrinimui;
- Atsuktuvas.
Įvairių mašinų įrankių rinkinys skirsis, taip pat priklausomai nuo jungties šaltinio pasirinkimo.
Ryšio būdo pasirinkimas
Automobiliuose yra keletas variantų, kaip prijungti papildomą apšvietimą su savo savybėmis. Kiekvienas automobilis turi niuansų laidų išdėstyme, todėl jums reikia elektronikos schemos.
Prie esamo bagažinės apšvietimo
Jei bagažo skyriuje jau yra apšvietimas, galite jį naudoti maitinimui. Laidai turi būti ištempti iki lubų ir prijungti per terminalą.
Prie salono lubų šviestuvo
Apšvietimas bagažinėje taip pat gali būti maitinamas iš vidaus lubų šviestuvo. Norėdami tai padaryti, turėsite atsargiai nuimti vidinį lubų pamušalą. Neturėtumėte to daryti, jei automobilis buvo šaltas arba jei tvirtinimo įtaisas yra nepažįstamas, nes yra didelė tikimybė sugadinti skląsčius.
Nuėmę lubas, nutieskite kabelį ir po maitinimo jungiklio prijunkite pliusu. Minusas įtraukiamas į bet kurią metalinę kėbulo dalį, pavyzdžiui, į varžtą. Taigi, šviesa salone ir bagažinėje užsidegs nuo vieno jungiklio. Norėdami užtikrinti, kad foninis apšvietimas nepriklausytų nuo salono apšvietimo, turėtumėte įdiegti perjungimo jungiklį, kad jį įjungtumėte pačiame bagažo skyriuje. Renkantis vietą jo įrengimui, būtina atsižvelgti į tai, kad apkrova gali jį liesti ar pažeisti. Tokiu atveju foninio apšvietimo kabeliai turi būti prijungti prieš perjungimo jungiklį, kad įjungtumėte lubas salone. Kad vėliau nesumaišytumėte laidų, rekomenduojama pažymėti naujus laidus.
Automatinis įjungimas per ribinį jungiklį
Norėdami automatiškai įjungti bagažinės apšvietimą, turite įsigyti bagažinės ar dangčio ribinį jungiklį, kuris leidžia sustabdyti srovę jį uždarius.
Automatinio apšvietimo montavimo sunkumai yra tai, kad kai kuriuose automobiliuose bagažinėje nėra 12 V laido. Norėdami pravesti laidą, nuimkite grindis, pamušalą ir sandariklius kairėje bagažinės ir salono pusėje (automobilyje su vairu dešinėje, tai turi būti padaryta dešinėje). Tada uždėkite laidą prie stabdžių pedalo variklio skyriuje ir prijunkite prie akumuliatoriaus. Norėdami tai padaryti, prilituokite gnybtą prie laido, o saugiklį - prie akumuliatoriaus ir grandinės.
Prie 12 voltų lizdo
Tiems, kurie turi lizdą bagažinėje ar salone, yra galimybė be nereikalingų komplikacijų prijungti foninį apšvietimą. Tereikia nusipirkti kištuką, prilituoti prie juostos laidų ir ištempti.
Iš išorinio maitinimo šaltinio
Jei nenorite maitinti automobilio foninio apšvietimo iš automobilio sistemos, galite įdiegti trečiosios šalies maitinimą. Tam tinka maitinimo blokas arba daugkartinės baterijos. Prijungimas prie maitinimo bloko atliekamas per specialų USB adapterį. Taip pat yra panašios konstrukcijos adapterių baterijoms, tačiau galima maitinti ir be jų. Tiks bet kokios baterijos, svarbiausia, kad jos apskritai duotų 10-12 V įtampą. Prilitavus laidus prie juostos, juos reikia nuimti ir prilituoti prie baterijos, juoda iki minuso, raudona prie pliuso. Perjungimo jungikliui turėsite atsinešti teigiamą laidą ir jį lituoti.
LED juostos montavimas ir sujungimas
Montavimo planavimas ir juostos paruošimas
Diegimo pradžioje turėtumėte nuspręsti, kur bus pritvirtintas apšvietimas ir ką tiksliai reikia paryškinti: atskiras dalis ar visą bagažinės erdvę. Tada turite nuspręsti, iš ko jis bus maitinamas.
LED juostos pjovimas
LED juostelės turi specialias pjovimo žymes, pažymėtas žirklių piktograma ir variniais kontaktais. Pjaukite tik tose vietose, kur baigiasi viena grandinė ir prasideda kita, kad nepažeistumėte šviesos diodų. Neteisingas pjūvis gali sugadinti grandinę ir sukelti gedimus.
Jei reikia, įdėkite LED juostelę į atskiras dalis skirtingose vietose - supjaustykite griežtai pagal žymėjimą, kad nebūtų pažeisti šviesos diodai. Norėdami papildomai apsaugoti, galite įdėti juostas į termiškai susitraukiantį vamzdelį. Spalvotam bagažinės apšvietimui tinka skaidrūs, o įvairiaspalviai baltai šviesai suteikia įvairių spalvų.
Segmentų sujungimas
Dviem LED juostos segmentams sujungti naudojami litavimo arba plastikinės jungiamosios jungtys.

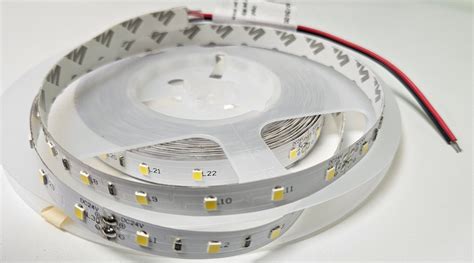

Litavimas
Naudodami litavimą, galite sujungti juostas į vieną ir taip pat pritvirtinti prie jų laidus, kad sujungtumėte vienas nuo kito nutolusius segmentus į vieną grandinę. Prieš lituojant juostas reikia nuvalyti reikiamas vietas ir atidengti kontaktus (įvairiaspalvėms juostoms jų būna keturios, vienspalvėms - du). Laidai arba prilituojami prie kontaktų, arba prie kitos juostos kontaktų.
Rekomenduojama naudoti nuo 0,75 iki 0,8 mm skersmens laidus. Norėdami išvengti painiavos, naudokite raudoną pliusui, o juodą minusui. Lituoti reikia nuo 250 iki 350 ° C temperatūroje.
Jungtys
LED juostos jungtys yra patogiausias būdas prijungti LED juosteles. Šios mažos jungtys yra skirtos užbaigti elektros grandinę tarp juostelių, todėl šviesos diodai šviečia, suteikdamos greitą sprendimą be jokio vargo lituojant. Svarbu pasirinkti tinkamą jungtį: vienos spalvos juostelėms reikalingos 2 kontaktų jungtys, o RGB LED juostoms - 4 kontaktų jungtys.
Norėdami sujungti, nuplėškite nedidelę 3M juostos pagrindo dalį nuo jau nukirptos juostelės dalies. Paimkite jungtį ir įkiškite abiejų juostelių galus į jungties vidų. Įsitikinkite, kad teigiamas (+) ir neigiamas (-) juostelių žymėjimas sutampa su jungties žyma. Įdėję LED juostelę į jungtį, užfiksuokite ją plastikiniu dangteliu. Jungtys gali sujungti tik dvi juostos dalis, užspaudžiant kontaktus. Jos nėra tokios patikimos kaip litavimas ir neatmeta jų oksidacijos galimybės.

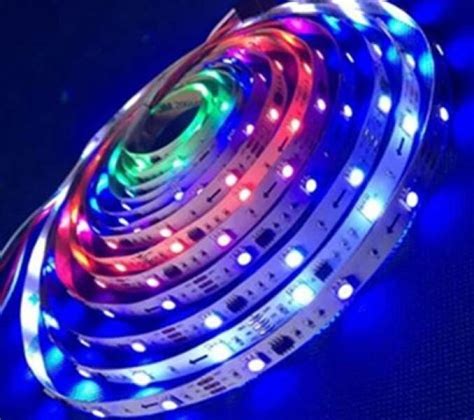

Juostos tvirtinimas ir paviršiaus paruošimas
Prieš klijuodami LED juostelę, nuplaukite nešvarumus ir alkoholiu nuriebalinkite būsimą vietą. Taip foninis apšvietimas truks ilgiau. Tada nuimkite plėvelę nuo lipniojo juostos sluoksnio, švelniai pritvirtinkite ir paspauskite. Reikėtų vengti stipraus spaudimo pačiam šviesos diodui, kad netyčia jų nesugadintumėte. Jei juosta neturi lipnios dangos, ant nugaros reikės atsargiai uždėti dvipusės juostos juostelę. Jei yra galimybė sukabinti laidus, galima apsieiti be klijų ir naudoti kaklaraiščius, kurių uodegėlės po tvirtinimo nupjaunamos.
Apšvietimo patikra ir saugumas
Prieš pradedant montavimo darbus, atjunkite neigiamą gnybtą nuo akumuliatoriaus. Jei visiškai išimsite akumuliatorių, pirmiausia turėtumėte išjungti minusą, tada pliusą, kad išvengtumėte energijos viršįtampio.
Pritvirtinę juostą, patikrinkite, ar jungtys nebuvo pažeistos, prijungdami foninį apšvietimą prie akumuliatoriaus. Nuvalius kontaktus, juos reikia tvirtinti vieną prie minuso, kitą prie pliuso. Saugumo sumetimais laidus sujunkite su pirštinėmis ir rekomenduojama naudoti nelaidžias priemones. Jei lemputė nešviečia, patikrinkite, ar valdiklis tinkamai prijungtas ir ar maitinimo šaltinio įtampa atitinka LED juosteles.
Laidų paslėpimas
Dauguma laidų, kai jie yra prijungti, yra paslėpti už atspalvių arba vidinio pamušalo dalių. Tie, kurie lieka akyse, gali būti pritvirtinti prie spaustukų su 3M lipnia juosta, kad jie nekabėtų. Naudojant kitus foninio apšvietimo maitinimo šaltinius, laidus galima tiesti už kilimėlio šono ir pritvirtinti prie sienų tais pačiais spaustukais. Jei reikia, laidai, einantys per bagažinės sienas, taip pat yra paslėpti už apdailos plokščių.
