Vienas pagrindinių namų komforto pasižadėjimų šaltuoju metų laiku yra šildymo sistemos teikiama šiluma. Šiuolaikinė karšto vandens šildymo sistema apima ne tik radiatorius, vamzdžius ir katilą, bet ir mažiau matomus, tačiau ypač svarbius elementus. Vienas iš jų - uždarymo ir valdymo vožtuvai, visų pirma, trieigiai vožtuvai, skirti šildymui su termostatu.
Kas yra Trieigis Vožtuvas ir Kodėl Jums Jo Reikia
Trieigis vožtuvas su pavara - tai ne egzotiškas prietaisas, o labai praktiškas įrenginys, atliekantis svarbų vaidmenį šiuolaikinėse šildymo ir vėdinimo sistemose. Paprasčiausiai tariant, tai valdymo elementas, kuris reguliuoja šilumnešio srautą tarp dviejų skirtingų kontūrų. Pavyzdžiui, jūsų namuose gali būti ir grindų šildymas, ir radiatoriai - trieigis vožtuvas padeda paskirstyti šilumą tarp šių sistemų.
Elektrinė pavara ant vožtuvo yra tarsi protingas varikliukas, kuris suka vožtuvo kaištį pagal gautus signalus iš termostato ar valdymo sistemos. Nereikia rankiniu būdu nieko sukioti, viskas vyksta automatiškai. Tai ypač patogu, kai turite sudėtingą šildymo sistemą su keliomis zonomis ar skirtingais temperatūros režimais.
Dažniausiai tokius vožtuvus su pavaromis sutinkame daugiabučiuose namuose, pramoninėse patalpose, biuruose ar privačiuose namuose su moderniais šildymo sprendimais. Jie leidžia ne tik patogiai valdyti temperatūrą, bet ir sutaupyti energijos, nes šiluma tiekiama tik ten ir tiek, kiek reikia.
Vožtuvo Paskirtis ir Tipai
Trieigis vožtuvas - tai mechaninis įrenginys, naudojamas reguliuoti skysčių srautus šildymo ar vėdinimo sistemose. Jis turi tris jungtis: vieną įleidimo ir du išleidimo. Priklausomai nuo vožtuvo tipo ir valdymo signalo, jis gali nukreipti skystį į vieną arba kitą išleidimo angą arba sumaišyti srautus iš dviejų įleidimo angų į vieną išleidimo angą.
Yra du pagrindiniai trieigių vožtuvų tipai:
- Pamaišymo vožtuvai: Sumaišo du srautus su skirtingomis temperatūromis, kad gautų norimą temperatūrą.
- Skirstymo vožtuvai: Nukreipia vieną srautą į vieną iš dviejų išėjimų.
Daugiabučiuose namuose dažniausiai naudojami pamaišymo tipo trieigiai vožtuvai, nes jie leidžia efektyviai reguliuoti šildymo sistemos temperatūrą.
Konstrukcija ir Medžiagos
Vizualiai šis įrenginys atrodo kaip įprastas metalinis trišakis (tee). Žalvaris paprastai naudojamas kaip medžiaga vožtuvui gaminti, kartais imamas ketaus ar plieno. Tačiau trišakio viduje yra mechanizmas, kuriuo grindžiamas trieigių vožtuvų veikimo principas.
Išorinė pavara yra atsakinga už darbinio strypo perkėlimą. Šio tipo prietaisai veikia taip: pasikeitus šiluminio įtaiso temperatūrai, besiplečiantis „temperatūros jutiklio“ „silfono“ skystis spaudžia darbinę prietaiso dalį - kotelį. Veikimo principas pagrįstas dujų ir skysčių išsiplėtimu kaitinimo atveju. Veikiant karštam aušinimo skysčiui, dumplėse esanti medžiaga išsiplečia, stumdama spyruoklinį stūmoklį. Sumažėjus aušinimo skysčio srautui, įvyksta aušinimas ir atitinkamai sumažėja veikliosios medžiagos tūris. Termostato efektyvumas pagrįstas šilumos galvutės atsako į režimų nustatymą ir jų keitimą tikslumu ir greičiu.
Trieigio Vožtuvo Veikimo Principas
Trieigio reguliavimo vožtuvo veikimo principas pagrįstas skysčių srautų valdymu. Vožtuvas turi vidinį elementą, kuris gali būti sukiojamas arba stumdomas, keičiant srautų proporcijas tarp įvairių jungčių.
Srautų Maišymas ir Skirstymas
Nepamaisant koto padėties trieigiame vožtuve, cirkuliacija nesibaigia, todėl šio tipo įtaisas nėra tinkamas aušinimo skysčio srautui visiškai mažinti. Šis vožtuvas skirtas maišyti ar atskirti, paskirstyti srautus. Skirstomasis vožtuvas reguliuoja vandens kiekį, praleisdamas dalį skysčio per tiesimo kelią aplinkkeliu. Du įvesties ir vienas išvesties prievadai taip pat gali atlikti skaidymo funkciją.
Temperatūros Reguliavimas
Trieigis pamaišymo vožtuvas su pavara naudojamas šildymo sistemoms, siekiant reguliuoti temperatūrą ir užtikrinti komfortą patalpose. Termostatinis trieigis vožtuvas leidžia automatiškai palaikyti nustatytą temperatūrą, o tai ypač svarbu daugiabučiuose namuose, kur skirtingi gyventojai gali turėti skirtingus šildymo poreikius.
Štai kaip veikia temperatūros palaikymas:
- Temperatūros jutimas: Termostatas arba temperatūros jutiklis nuolat stebi šildymo sistemos temperatūrą.
- Signalo perdavimas: Kai temperatūra nukrypsta nuo nustatytos vertės, termostatas siunčia signalą į vožtuvo pavarą.
- Vožtuvo reguliavimas: Pavara, gavusi signalą, atidaro arba uždaro vožtuvo sklendę, reguliuodama karšto ir šalto vandens srautus.
- Temperatūros palaikymas: Vožtuvas nuolat reguliuoja srautus, kad palaikytų nustatytą temperatūrą šildymo sistemoje.
Pavyzdžiui, grindinio šildymo sistemoje trieigis vožtuvas užtikrina, kad į grindis patektų tinkamos temperatūros vanduo, apsaugant nuo per aukštos temperatūros, kuri gali pažeisti grindų dangą arba sukelti diskomfortą gyventojams.
Valdymo Mechanizmai
Įvairūs elementai veikia kaip trijų krypčių valdymo vožtuvų elektrinė pavara su elektrine pavara. Vykdytojas komandą gauna tiesiai iš temperatūros jutiklių arba iš valdymo valdiklio. Termostatinis vožtuvas garantuoja sistemos praktiškumą ir efektyvumą.
Ant radiatoriaus kištukų sumontuoti termostatai, jei reikia, šie įtaisai visiškai arba iš dalies blokuoja aušinimo skysčio srautą. Vožtuvas atlieka tą pačią funkciją, tačiau, jei turite termostatą, vieną kartą nustatote reikiamus parametrus, po to termoventilius palaiko nustatytą temperatūrą nepriklausomai. Tačiau svarbu atsižvelgti į tai, kad trijų krypčių maišymo vožtuvo veikimo principas leidžia padidinti arba sumažinti radiatoriaus temperatūrą tik nustatytose ribose.
Darbinis stiebas atsitraukia, sumažindamas atstumą nuo sėdynės iki kištuko ir taip sumažindamas srautą. Įrenginys iš anksto nustatytas naudojant graduotą rankenėlę. Veikimo principas yra panašus į įprastą kraną. Kai kurie turi skaitmeninį skydelį ir energijos šaltinis yra baterijos.
Rankiniai ir mechaniniai termostatai gali būti klasifikuojami pagal veikliosios medžiagos tipą dumplėse. Be to, termostatai skirstomi pagal paskirtį. Norint pasirinkti tinkamą vožtuvą, būtina palyginti visas skirtingų modelių charakteristikas, būtent pavaros tipą, termostato buvimą ir tipą, taip pat trijų krypčių vožtuvų, skirtų šildymui, gamintoją ir kainą.

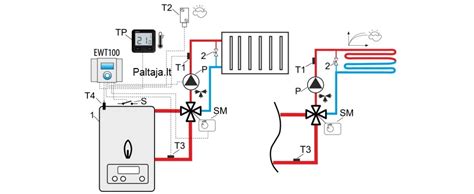

Trieigio/Keturkryptės Pavaros Valdiklis 110M
Trieigio, ketureigio vožtuvo, pavaros valdiklis 110M gali valdyti pavarą, taip pat yra galimybė prijungti kambario termostatą. Iš valdiklio maitinamas trieigis arba ketureigis vožtuvas, trys laidai jungiasi prie elektra valdomo vožtuvo.
Valdiklio Veikimas
Valdikliui įtampą paduodant į pirmus du laidus pavara atsidarinėja, įtampą išjungus pavara lieka toje vietoje. Valdiklis matuoja, kaip keičiasi temperatūra po pavaros atidarymo. Jei temperatūra didėja nežymiai, tuomet valdiklis pavarą atidaro dar šiek tiek. Jei temperatūra viršija nustatytą, tuomet valdiklis gali įtampą paduoti į uždarymo kontaktus. Po pavaros pridarymo vėl matuojama temperatūra ir valdiklis nusprendžia, ar pavarą palikti esamoje vietoje, ar uždaryti/atidaryti daugiau.
Elektromechaninės pavaros variklio sukimo kryptis valdoma 3 laidais. Šiuolaikinės šildymo sistemos yra automatizuotos, jose srautus perjunginėja elektrinės pavaros. Pavaros variklis mažiukas, nors kai kurie dantračiai gali būti plastmasiniai, bet didelio atsparumo čia nereikia, nes vožtuvas dažniausiai stovi be didelių apkrovų. Srautas perjungiamas per 5-10 sekundžių. Kinų gamintojai garantuoja, jog jų pavaros suveiks bent 50 tūkstančių kartų, tačiau praktiškai tikėtinas patikimumas yra 5-10 tūkstančių kartų.
Valdiklis turi žinoti pilnos pavaros eigos laiką, kad galėtų efektyviai valdyti pavaros judėjimą trumpais impulsais (pvz., 2 ar 5 sekundžių sukimais) ir stebėti temperatūros pokyčius. Pavaros su galiniais jungikliais leidžia sinchronizuoti vožtuvo padėtį, siunčiant pilno ciklo impulsą ir žinant, kada vožtuvas yra visiškai uždarytas ar atidarytas.
Svarbiausi Nustatymai
Trieigio, ketureigio vožtuvo, pavaros valdiklio 110M nustatymai:
- C temperatūra: Tai temperatūra, kurią valdiklis palaikys atidarydamas ir uždarydamas vožtuvą tam tikru laiku ir tam tikru pavaros padėties palaikymu.
- O vožtuvo uždelsimas: Tai yra pertraukos, pauzės laikas po kiekvieno pavaros judesio. Išvengiama nereikalingo pavaros veikimo ir stabilizuojama šildymo sistema.
- T termostatas: Jei prie valdiklio prijungiamas kambario termostatas, tuomet reikia įjungti šią funkciją. Taip pavara gali būti atidarinėjama, uždarinėjama ir palaikoma padėtis atsižvelgiant į patalpos temperatūrą. Kai ši funkcija išjungta, tuomet pavara atidaroma ir uždaroma atsižvelgiant į katilo temperatūrą.
Pavaros Veikimo Laiko Nustatymas
Pirmą kartą įjungus valdiklį reikia nustatyti pavaros, vožtuvo veikimo laiką. Tai padaryti reikia valdiklyje paspaudus abu mygtukus ir palaikius 2 sekundes, tuomet atsidaro papildomas meniu. Papildomame meniu reikia įrašyti laiką, per kurį pavara atsidaro. Pavyzdžiui, jei pavara atsidaro per 50 sekundžių, tuomet reikia nustatyti 5 (nustatoma kiek dešimčių sekundžių reikia pavarai atsidaryti). Po šio nustatymo valdiklis grįš į pagrindinį meniu ir pereis į vožtuvo automatinį kalibravimą. Laikas, per kurį pavara atsidaro ir užsidaro, būna parašytas ant pavaros arba instrukcijoje. Prie valdiklio galima prijungti 230 V (220 V) pavaras, kurių galia neviršija 100 W.
Apsaugos Funkcijos
Trieigio, ketureigio vožtuvo, pavaros valdiklis 110M yra su garsiniu aliarmu. Jeigu katile temperatūra pakils virš 90 ºC, tuomet įsijungs garsinis aliarmas. Tai apsaugo šildymo sistemą nuo vandens užvirimo ir perkaitimo.
Privalumai Šildymo Sistemose
Trieigiai reguliavimo vožtuvai turi daug privalumų, ypač daugiabučiuose namuose ir modernizuojant privačias sistemas.
Daugiabučiuose ir Privačiuose Namuose

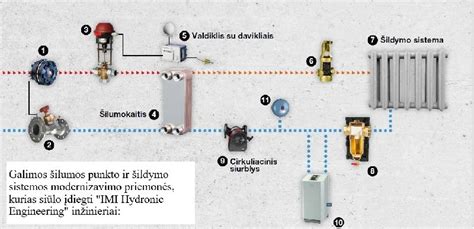

Šildymo sistemos daugiabučiuose namuose yra sudėtingos, reikalaujančios efektyvaus ir patikimo reguliavimo. Trieigis reguliavimo vožtuvas yra vienas iš pagrindinių komponentų, užtikrinančių optimalų šildymo sistemos veikimą. Šiuolaikiniai trieigiai vožtuvai dažnai valdomi automatikos sistemomis, kurios leidžia optimizuoti šildymo procesą. Automatinis reguliavimas, susietas su lauko temperatūra, leidžia efektyviau sudeginti kurą ir palaikyti pastovią temperatūrą patalpose. Pavyzdžiui, automatinį reguliavimą, susietą su lauko temperatūra, tikslinga įrengti tuomet, jei sistemoje yra akumuliacinė talpa.
Energijos Taupymas ir Komfortas
- Energijos taupymas: Reguliuojant šildymo sistemos temperatūrą, sumažinamos energijos sąnaudos ir šildymo išlaidos. Teisingai sumontuotas trieigis vožtuvas su pavara - tai investicija, kuri atsipirksta ne tik patogumu, bet ir realiomis pinigų sumomis. Sistema, kuri tiksliai reguliuoja šilumos paskirstymą, gali sutaupyti iki 20-30% energijos, palyginti su nekontroliuojama sistema.
- Komfortas: Užtikrinamas pastovus ir komfortiškas temperatūros lygis visuose butuose.
- Apsauga: Apsaugo šildymo sistemą nuo perkaitimo ir gedimų.
- Automatizavimas: Leidžia automatizuoti šildymo procesą, sumažinant rankinio reguliavimo poreikį.
- Individualus reguliavimas: Kai kuriuose moderniuose daugiabučiuose namuose įrengiamos sistemos, leidžiančios individualiai reguliuoti temperatūrą kiekviename bute, naudojant trieigus vožtuvus su elektroninėmis pavaromis.
Trieigio Vožtuvo Montavimas ir Prijungimas
Pasiruošimas Montavimui: Ką Būtina Žinoti Prieš Pradedant
Prieš pradedant montavimo darbus, verta gerai pasirengti. Pirmiausia - išjunkite šildymo sistemą ir palaukite, kol ji atvės. Darbas su karštu šilumnešiu yra pavojingas. Jei sistemoje yra slėgis, jį būtina nuimti ir išleisti vandenį iš tos sistemos dalies, kur montuosite vožtuvą.
Pasitikrinkite, ar turite visus reikalingus įrankius: veržliarakčius, sandarinimo medžiagas (pakulas ar tefloninę juostą), galbūt vamzdžių pjaustytuvą. Taip pat pravers skysčio lygio matuoklis, kad vožtuvas būtų sumontuotas tinkamoje padėtyje.
Atidžiai perskaitykite gamintojo instrukciją. Skirtingų gamintojų vožtuvai ir pavaros gali turėti savo ypatumų. Pavyzdžiui, kai kurios pavaros turi konkrečią pradinę padėtį, į kurią jas reikia nustatyti prieš montavimą. Jei to nepadarysite, sistema gali veikti neteisingai.

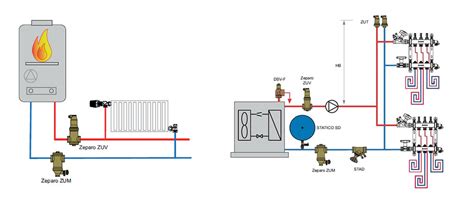

Vožtuvo Korpuso Montavimas į Sistemą
Pirmiausia reikia nustatyti tinkamą vožtuvo montavimo vietą. Paprastai tai būna šildymo sistemos paskirstymo mazge, kur šakojasi skirtingi kontūrai. Svarbu, kad vožtuvas būtų lengvai pasiekiamas vėlesniam aptarnavimui ar reguliavimui.
Atkreipkite dėmesį į srauto kryptį. Ant vožtuvo korpuso visada yra rodyklė, nurodanti, kuria kryptimi turi tekėti skystis. Jei sumontuosite atvirkščiai, vožtuvas tiesiog neveiks arba veiks labai prastai.
Prisukdami vožtuvą prie vamzdžių, naudokite tinkamą sandarinimo medžiagą. Jei tai srieginiai junginiai, pakulos ar tefloninė juosta yra būtina. Užsukite rankomis kiek įmanoma, tada veržliarakčiu pritvirtinkite, tačiau nepersistenkite - per didelė jėga gali sugadinti sriegį ar net įtrūkdyti korpusą.
Kai kurie vožtuvai turi flanšinius prijungimus. Tokiu atveju būtinai naudokite tarpines, kurios dažniausiai būna komplekte. Veržles pritvirtinkite kryžminiu būdu - tai užtikrina tolygų slėgį ir geresnį sandarumą.
Elektrinės Pavaros Montavimas ir Fiksavimas
Kai vožtuvo korpusas jau sumontuotas, laikas uždėti elektrinę pavarą. Daugelis pavarų turi universalų tvirtinimą, bet vis tiek patikrinkite, ar jūsų pavara tinka konkrečiam vožtuvui. Prieš uždėdami pavarą, patikrinkite vožtuvo kaištį - jis turi laisvai suktis rankomis (su tam tikru pasipriešinimu). Jei kaištis užstrigęs ar sunkiai juda, gali būti problemų su pačiu vožtuvu.
Dauguma pavarų turi fiksavimo mechanizmą - paprastai tai spaustukas ar varžtas. Uždėkite pavarą ant vožtuvo kaiščio taip, kad ji tiksliai užsifiksuotų. Turėtumėte išgirsti spragtelėjimą arba pajusti, kad pavara tvirtai užsėdo. Jei pavara „šokinėja” ar netinkamai pritvirtinta, ji negalės tinkamai perduoti sukimo momento vožtuvui.
Kai kurios modernios pavaros turi pozicijos indikatorių - mažą rodyklę ar skaitmeninį ekranėlį, rodantį vožtuvo padėtį. Tai labai naudinga funkcija diagnostikos metu. Įsitikinkite, kad šis indikatorius veikia ir rodo logiškus duomenis.
Elektros Prijungimas ir Valdymo Signalų Sujungimas
Pirmiausia įsitikinkite, kad maitinimas išjungtas, ir patikrinkite testeriu, ar tikrai nėra įtampos. Elektrinės pavaros paprastai dirba su 230V kintama srove arba 24V nuolatine srove, priklausomai nuo modelio. Žemos įtampos variantai saugesni ir dažnai naudojami naujose sistemose.
Pavaros paprastai turi keletą laidų. Tipinė schema apima maitinimo laidus (fazę ir nulį arba pliusą ir minusą), valdymo signalą ir bendrą laidą. Valdymo signalas gali būti 0-10V analoginis, moduliuotas (PWM) arba skaitmeninis (Modbus, BACnet). Jūsų pavara turi atitikti valdymo sistemos tipą.
Jei turite termostato valdymą, paprastai jungimas paprastesnis - termostatas tiesiog uždaro ar atidaro kontaktą, o pavara reaguoja. Sudėtingesnėse sistemose gali būti naudojamas valdymo blokas, kuris koordinuoja kelių vožtuvų darbą. Tokiu atveju būtina tiksliai laikytis jungimo schemos, nes vieno laido klaidinga vieta gali sutrikdyti visos sistemos darbą.
Laidus junkite per spaustuvus ar gnybtelius, kurie paprastai būna komplekte. Nenaudokite paprastų suvirinimų ar apsukimų - tai nepatikima ir pavojinga. Įsitikinkite, kad jungimas tvirtai laikosi ir nėra atvirų laidininkų dalių.
Sistemos Paleidimas ir Pirminis Testavimas
Kai viskas sumontuota ir sujungta, laikas viską patikrinti, tačiau tai darykite etapais.
Pirmiausia pripildykite sistemą vandens ir patikrinkite, ar nėra nuotėkių. Atidžiai apžiūrėkite visus jūsų darytus junginius. Jei matote lašančio vandens ar drėgmės, išjunkite sistemą, nuleiskite slėgį ir pašalinkite problemą.
Kai įsitikinote, kad viskas sandaru, įjunkite pavarą be valdymo signalo. Turėtumėte išgirsti tylų varikliuko ūžesį - tai normalu. Pavara turėtų nueiti į numatytąją padėtį (paprastai visiškai uždaryta arba visiškai atidaryta, priklausomai nuo modelio).
Dabar rankiniu būdu (jei pavara turi tokią funkciją) arba per valdymo sistemą pabandykite pakeisti vožtuvo padėtį. Stebėkite, ar pavara reaguoja ir ar vožtuvas juda. Jei pavara veikia, bet nesikeičia srauto parametrai sistemoje, gali būti, kad vožtuvo kaištis nesusijungęs su pavara arba pats vožtuvas neveikia.
Patikrinkite temperatūrų skirtumus skirtinguose kontūruose. Kai vožtuvas uždarytas vienam kontūrui, jo temperatūra turėtų kristi, o kito - kilti. Jei taip nevyksta, gali būti problemų su vožtuvo sandarumu arba sistemoje yra apeinamieji srautai.
Dažniausios Klaidos ir Jų Prevencija
Per daugelį metų stebint montavimo darbus, matomos pasikartojančios klaidos:
- Neteisingas vožtuvo orientavimas: Žmonės tiesiog nepaiso rodyklės ant korpuso arba mano, kad tai neturi reikšmės. Turi, ir labai didelę.
- Nepakankamas sandarinimas: Taupoma sandarinimo medžiaga, o tai lemia nuotėkius, kurie gali pasireikšti ne iš karto.
- Netinkamas pavaros ir vožtuvo suderinimas: Ne visos pavaros tinka visiems vožtuvams. Skiriasi sukimo momentas, kaištio forma, valdymo logika. Būtina tikrinti suderinamumą.
- Elektros jungimo klaidos: Supainioti laidai, neteisingai prijungtas maitinimas ar valdymo signalas gali ne tik sutrikdyti sistemos darbą, bet ir sugadinti pavarą. Visada naudokite testerį.
- Nepakankamas sistemos išorinimas: Sistemoje likęs oras gali sukelti triukšmą, sumažinti efektyvumą ir netgi sugadinti siurblius. Po montavimo būtinai išorinkite sistemą per specialius ventiliuojančius vožtuvus.
Techninė Priežiūra ir Ilgalaikis Eksploatavimas
Sumontuotas ir tinkamai veikiantis vožtuvas su pavara nereikalauja daug dėmesio, bet visiškai jo pamiršti negalima. Bent kartą per metus verta patikrinti sistemos būklę, ypač prieš šildymo sezoną.
Patikrinkite, ar pavara laisvai juda ir nėra užstrigusi. Ilgai nejudėjęs vožtuvas gali „prisiklijuoti” - mineralai iš vandens nusėda ant kaiščio ir jis sunkiau juda. Modernios pavaros turi automatinę treniruočių funkciją - jos periodiškai juda, net kai sistema neveikia, kad išvengtų užstrigimo.
Elektros junginius taip pat verta apžiūrėti. Drėgmė, dulkės ar graužikai gali pakenkti laidams. Jei pastebite koroziją ar pažeidimus, geriau iš karto pakeisti probleminius laidus.
Stebėkite sistemos efektyvumą. Jei pastebite, kad tam tikros zonos šyla prasčiau nei anksčiau arba energijos sąnaudos išaugo, gali būti, kad vožtuvas nebesandariai uždaro arba pavara nepakankamai tiksliai jį valdo. Daugelis šiuolaikinių pavarų turi diagnostikos funkcijas, kurios praneša apie problemas.
Kai kurios pavaros turi keičiamas dalis, pavyzdžiui, krumpliaračius ar guolius. Jei pavara pradeda triukšmauti ar judėti netolygiai, gali būti verta pakeisti šias dalis, o ne visą pavarą. Tai gerokai pigiau ir ekologiškiau.
Svarbu suprasti, kad montavimas - tai ne vien mechaninis darbas. Reikia suprasti sistemos logiką, žinoti, kaip skirtingi komponentai sąveikauja tarpusavyje. Jei jaučiatės nesaugiai arba sistema yra sudėtinga, geriau pasitelkti profesionalus. Blogai atliktas montavimas gali kainuoti daugiau nei specialisto paslaugos.
Bet jei turite bazinių įgūdžių, nėra baimės dirbti su vamzdžiais ir elektra, bei esate pasiruošę atidžiai sekti instrukcijas, tokį darbą galite atlikti patys. Tai suteiks ne tik pasitenkinimą, bet ir gerą supratimą apie jūsų šildymo sistemos veikimą. O tai pravers, kai reikės diagnozuoti problemas ar planuoti tolesnius patobulinimus.
Šiuolaikinės šildymo sistemos tampa vis protingesnės ir efektyvesnės. Trieigiai vožtuvai su pavaromis - vienas iš elementų, kuris padeda pasiekti maksimalų komfortą ir minimalias sąnaudas.
