Automobilio variklis yra sudėtingas mechanizmas, kuriame kiekviena dalis atlieka savo esminę funkciją. Viena iš svarbiausių variklio dalių yra alkūninis velenas, atsakingas už variklio sukimo momento perdavimą. Alkūninis velenas - tai variklio mechanizmo dalis, kuri paverčia stūmoklių judėjimą iš tiesinio į sukamąjį. Jis yra pagamintas iš aukštos kokybės metalo (dažniausiai kaltinio ar liejinio plieno), kad atlaikytų dideles apkrovas, vibracijas ir ilgą eksploataciją.
Alkūninis velenas priima švaistiklių perduodamą stūmoklių jėgą, paverčia ją sukamuoju judesiu ir perduoda per smagratį transmisijai. Jo konstrukciją lemia cilindrų skaičius, jų išdėstymas ir cilindrų darbo tvarka. Alkūniniai velenai sudaryti iš pagrindinių ir skriejiklinių kakliukų, atsvarų bei žastų, kuriuose yra alyvos tiekimo kanalai. Alkūninį veleną veikia dinaminės, žaibiškai kintančios pagal kryptį ir dydį jėgos. Nors alkūninis velenas yra labai patvarus komponentas, jis gali patirti įvairių gedimų, reikalaujančių remonto ar net keitimo.
Alkūninio Velenos Gedimo Požymiai ir Simptomai
Kai alkūninis velenas pradeda gesti, automobilio savininkui tenka susidurti su rimtais veikimo sutrikimais. Svarbu žinoti, kurie ženklai ir simptomai rodo, kad ši dalis gali būti pažeista arba susidėvėjusi.
-
Neįprasti garsai iš variklio
Vienas iš pirmųjų ženklų, kad alkūninis velenas gali būti pažeistas, yra neįprasti garsai, sklindantys iš variklio. Kai alkūninis velenas arba jo guoliai pradeda dėvėtis, variklis gali pradėti skleisti įvairius garsus, tokius kaip metalinis stuksenimas, barškėjimas ar girgždėjimas. Tokie garsai ypač sustiprėja, kai variklis veikia aukštesnėmis apsukomis arba kai jis yra apkrautas. Sutrikus alkūninio veleno tepimui dėl vienokių ar kitokių priežasčių, padidėja trintis tarp veleno kakliukų ir slydimo guolių. Dėl trinties padidėjus tarpeliui tarp veleno kakliuko ir slydimo guolių, atsiranda sukantis alkūninio veleno mechanizmui mechaninis garsas „kalimas“.
-
Variklio vibracijos
Dar vienas požymis, kad alkūninis velenas gali būti pažeistas, yra neįprastos variklio vibracijos. Alkūninis velenas yra atsakingas už sklandų variklio veikimą, todėl jei jis yra netinkamai subalansuotas arba pažeistas, tai gali sukelti stiprias vibracijas. Variklio vibracijos gali būti įvairaus intensyvumo - nuo švelnaus drebulio iki stipraus vibravimo, kuris apsunkina vairavimą.
-
Alyvos nuotėkiai
Alyvos nuotėkiai yra dar vienas simptomas, kuris gali rodyti, kad alkūninis velenas arba jo sandarinimo dalys yra pažeistos. Alyvos nuotėkiai gali būti matomi aplink variklio bloką arba po automobiliu, ypač kai jis stovi ilgą laiką.
-
Sumažėjusi variklio galia ir efektyvumas
Alkūninis velenas yra pagrindinė dalis, atsakinga už variklio galios perdavimą į pavarų dėžę. Jei ši dalis yra pažeista arba susidėvėjusi, variklis gali pradėti prarasti galią ir efektyvumą. Sumažėjęs variklio efektyvumas dažnai būna susijęs su pažeistu alkūniniu velenu arba jo guoliais.
-
Padidėjęs alyvos suvartojimas
Jei jūsų automobilis pradeda vartoti daugiau alyvos nei įprastai, tai taip pat gali būti ženklas, kad alkūninis velenas arba jo komponentai yra pažeisti. Padidėjęs alyvos suvartojimas dažnai būna susijęs su susidėvėjusiais sandarikliais arba guoliais, kurie nebegali tinkamai atlikti savo funkcijų.
-
Variklio valdymo modulio (ECM) įspėjimai
Dabartiniuose automobiliuose naudojamos sudėtingos elektroninės sistemos, kurios nuolat stebi variklio veikimą. Jei alkūninis velenas arba jo jutikliai pradeda veikti netinkamai, variklio valdymo modulis (ECM) gali sugeneruoti įspėjamuosius signalus ar klaidas. Tokie signalai dažnai nurodo, kad kažkas negerai su variklio veikimu, ir gali būti susiję su alkūninio veleno problemomis.
-
Nelygus variklio darbas
Alkūninis velenas yra tiesiogiai susijęs su variklio darbine eiga. Jei jis yra pažeistas ar nesubalansuotas, tai gali sukelti nelygų arba netolygų variklio darbą. Jūs galite pastebėti, kad variklis pradeda šlubuoti arba dirba netolygiai tam tikromis apsukomis.
Jei pastebėjote bet kurį iš šių ženklų ar simptomų, labai svarbu kuo greičiau imtis veiksmų. Alkūninio veleno pažeidimai ar nusidėvėjimas gali sukelti rimtų variklio problemų, kurios gali brangiai kainuoti.
Sugedusio alkūninio veleno padėties jutiklio simptomai (paaiškinimas, kodėl jis neveikia)
Alkūninio Velenos Diagnostika ir Įvertinimas
Pirmasis žingsnis taisant alkūninį veleną su minimalia žala yra jį tinkamai apžiūrėti ir diagnozuoti.
-
Variklio paruošimas diagnostikai ir remontui
Pritvirtinkite variklį ant stabilaus paviršiaus, kad nejudėtų. Surinkite visus reikalingus įrankius ir saugos priemones prieš pradedant. Norėdami pasiekti alkūninį veleną, reikės nuimti variklio galvutę, stūmoklius ir švaistiklius, vadovaujantis išmontavimo instrukcijomis. Atsargiai išardykite šiuos komponentus. Atsargiai nuimkite pagrindinius guolių dangtelius, atkreipdami dėmesį į jų vietą ir orientaciją. Prieš atidarydami skyrius arba išardydami dalis, paruoškite talpyklas skysčiams surinkti. Teršalų valdymas: Įsitikinkite, kad visose dalyse nėra teršalų, kad nesusidėvėtų.
-
Vizuali apžiūra
Pirmiausia apžiūrėkite alkūninį veleną, ar nėra matomų defektų, pvz., įtrūkimų, įbrėžimų, spalvos pakitimo ar perkaitimo požymių. Nuvalykite alkūninį veleną, kad pašalintumėte nešvarumus, alyvą ar teršalus. Norint atlikti tikslią apžiūrą, būtinas tinkamas valymas.
-
Magnetinių dalelių patikrinimas (Magnaflux)
Dažniausias šio patikrinimo būdas yra magnetinių dalelių bandymas (Magnaflux). Šis metodas nustato paviršiaus ir požeminius lūžius įmagnetinant alkūninį veleną ir purškiant magnetinius miltelius į vietas, kuriose gali būti įtrūkimų. Alkūninis velenas turi būti įmagnetintas dviem statmenomis kryptimis. Tai padeda aptikti tiek išilginės, tiek skersinės krypties defektus. Po bandymo apžiūrėkite alkūninį veleną UV šviesoje, kad rastumėte įtrūkimų ar defektų. Magnetinės dalelės tirpale sukuria matomas linijas virš bet kokių įtrūkimų, kai alkūninis velenas įmagnetinamas. Šios linijos, matomos UV šviesoje, padeda tiksliai nustatyti trūkumus. Rankiniam patikrinimui galite naudoti jungą (elektrinį magnetą), kuris sukuria stiprų magnetinį lauką, todėl geležies milteliuose atsiranda įtrūkimų.
-
Tikslūs matavimai
Išmatuokite kakliuko skersmenis, guolių tarpus ir juostos storį naudodami tikslius įrankius. Mikrometru išmatuokite kiekvieno pagrindinio kakliuko skersmenį centre. Išmatuokite kakliuko eigą naudodami rinkimo indikatorių, pritvirtindami alkūninį veleną ant V formos blokų ir ieškodami nelygumų. Patikrinkite sriegines skyles: įsitikinkite, kad visos srieginės skylės yra švarios ir nepažeistos. Patikrinkite alyvos padavimo angas: įsitikinkite, kad pagrindinio ir švaistiklio kakliuko alyvos padavimo angose nėra šiukšlių.
Alkūninio Velenos Remonto Metodai
Alkūninio veleno remontas apima kelis etapus, kad būtų atkurta jo funkcija ir išvengta tolesnės žalos.
-
Šlifavimas ir poliravimas
Jei alkūninio veleno paviršius susidėvėjęs, įtrūkęs ar deformuotas, pirmiausia reikia šlifuoti. Alkūninio veleno skersmens šlifavimui naudojama speciali mašina, pašalinant nedidelį metalo sluoksnį. Tai atkuria pradinę alkūninio veleno formą ir dydį, pagerina jo veikimą. Norint užtikrinti, kad alkūninio veleno paviršius būtų idealiai lygus, naudojama superfinansavimo mašina. Mašinoje naudojamas karborundo akmuo, kuris greitai juda, kad išlygintų paviršių. Pagal SAE J1086 standartą, alkūninio veleno paviršiaus šiurkštumas turi siekti 15 mikro colių Ra arba geriau. Tai užtikrina, kad alkūninis velenas veiktų efektyviai su minimalia trintimi. Poliravimas yra labai svarbus norint pasiekti tinkamą formą ir paviršiaus apdailą. Šis žingsnis padeda užtikrinti, kad alkūninis velenas atitiktų reikiamą tikslumą ir sklandumą, kad veiktų efektyviai.
Šlifavimo ir poliravimo kryptys:
- Šlifavimo kryptis: Šlifuokite priešais variklio sukimąsi.
- Poliravimo kryptis: Visada poliruokite variklio sukimosi kryptimi.
Poliravimo įrankiai: Naudokite abrazyvinius diržus arba mikroapdailos juostą. Po šlifavimo naudokite superfinišavimo mašiną su karborundo akmeniu, kad patobulintumėte paviršių.
-
Tiesinimas (tiesinimas smūgiuojant)
Jei alkūninis velenas yra sulenktas arba netinkamai išlygintas, būtina jį ištiesinti. Hidraulinis presas gali taikyti šilumą ir slėgį, kad ištaisytų bet kokį lenkimą ar netikslumą. Peen tiesinimas yra neinvazinis metodas, kurio metu taikoma mechaninė jėga alkūniniam velenui sulenkti arba iškraipyti atgal į lygiavimą. Jis atliekamas kontroliuojama jėga spaudžiant alkūninio veleno kakliukus, naudojant rutulinį plaktuką arba specialų šveitimo įrankį. Norėdami tai padaryti, naudokite ciferblato indikatorių, kad išmatuotumėte ir nustatytumėte žemiausią posūkio tašką. Lėtai ir metodiškai braukite abiejose alkūninio veleno kakliuko pusėse žemiausioje vietoje, palaipsniui ištiesindami veleną. Tęskite valymą, kol velenas neviršys leistinos nuokrypos +0.0005" arba -0.0005". Vietos šildymas (apie 300 ° F ar daugiau) prieš šveitimą gali pagerinti rezultatus, ypač dirbant su stipriais posūkiais. Peen tiesinimas ypač naudingas esant nedideliems ir vidutinio sunkumo lenkimams. Pavyzdžiui, 1914 metų Simplex 4 cilindrų 600 CI alkūninis velenas su 0.020″ lenkimu buvo sėkmingai ištiesintas naudojant peen tiesinimo techniką.
-
Suvirinimas
Esant dideliems pažeidimams, pvz., įtrūkimams ar lūžiams, galima atlikti suvirinimą. Nulūžusios alkūninio veleno dalys suvirinamos suvirinimo aparatu. Šiuolaikiniai suvirinimo metodai, tokie kaip suvirinimas povandeniniu lanku, puikiai tinka alkūninio veleno remontui. Po suvirinimo alkūninio veleno kakliukai turi būti nušlifuoti iki pradinio dydžio.
-
Terminis apdorojimas (Atkaitinimas)
Jei gedimo įvertinimas rodo su karščiu susijusį kietumą, gali prireikti terminio apdorojimo. Terminis apdorojimas yra veiksmingas būdas sumažinti vidinius įtempimus ir ištaisyti alkūninių velenų poslinkius. Alkūninio veleno medžiagos tipas lemia terminio apdorojimo parametrus. Įprastoms medžiagoms, tokioms kaip ketus arba kaltas plienas, reikalinga tam tikra temperatūra, šildymo greitis, mirkymo laikas ir aušinimo greitis. Alkūninis velenas šildomas naudojant keramines antklodes arba šildymo kilimėlius, kurie užtikrina tolygų šilumos paskirstymą. Alkūninis velenas tam tikrą laiką (paprastai 1-2 valandas) palaikomas nurodytoje mirkymo temperatūroje, kad būtų galima tolygiai šildyti. Terminis apdorojimas paprastai sumažina kietumą maždaug 200 HB (Brinelio kietumas). Pavyzdžiui, tipiškas kaltinis plieninis alkūninis velenas su 600 AG varikliu gali patirti pradinį kietumą maždaug 400 HB. Tokie metodai kaip atkaitinimas laive leido sėkmingai suremontuoti beveik 200 sugadintų alkūninių velenų visame pasaulyje, išvengiant alkūninio veleno keitimo ir žymiai sumažinant laivų prastovos laiką. Pavyzdžiui, MAN PrimeServ sėkmingai panaudojo in situ atkaitinimą 7L58/64CD variklyje, efektyviai atkurdamas alkūninio kaiščio kietumą išlaikant pradinį skersmenį.
-
Kiti restauravimo būdai
Kietasis chromavimas yra dar vienas restauravimo būdas, tačiau jis gali sukelti pavojų, pvz., vandenilio trapumą, dėl kurio gali atsirasti įtrūkimų. Metalizavimas yra alternatyvus kakliuko atkūrimo būdas.
Alkūniniams velenams reikia tikslių leistinų nuokrypių, paprastai +/-0.003 colio. Remonto metu labai svarbu išlaikyti alkūninio veleno tiesumą. Norint patikrinti alkūninio veleno tiesumą, jis turi būti paremtas pagrindiniais kakliukais siauruose V blokuose. Remonto sėkmė priklauso nuo pažeidimo masto, pvz., įtrūkimų ar kakliukų susidėvėjimo, taip pat specialios įrangos ir profesinės kompetencijos poreikio. Jei įtrūkimai gilesni nei ketvirtis colio, remontas gali būti neįmanomas.
Alkūninio Velenos Skriemulio Priežiūra ir Keitimas BMW Varikliuose
Alkūninio veleno skriemulys - svarbi BMW variklio dalis, atsakinga už energijos perdavimą į įvairius agregatus, tokius kaip generatorius, vairo stiprintuvas ir oro kondicionierius.
Skriemulio funkcijos
- Energijos perdavimas: Skriemulys perduoda sukamąjį alkūninio veleno judesį diržais į kitus variklio priedus.
- Vibracijos slopinimas: Daugelis šiuolaikinių skriemulių yra suprojektuoti su integruotu vibracijos slopintuvu (dažnai vadinamu harmoniniu balanseriu), kuris sumažina alkūninio veleno vibracijas ir apsaugo variklį nuo pažeidimų.
- Laiko nustatymas: Kai kuriuose BMW modeliuose ant skriemulio yra žymės, naudojamos variklio degimo laiko nustatymui.
Galimi skriemulio gedimai
Alkūninio veleno skriemulys, kaip ir bet kuri kita automobilio dalis, laikui bėgant gali sugesti. Dažniausi gedimų požymiai:
- Skriemulio atsisluoksniavimas: Skriemuliai, susidedantys iš kelių dalių (pavyzdžiui, guminio amortizacinio sluoksnio), gali pradėti atsisluoksniuoti. Tai gali sukelti vibraciją ir triukšmą.
- Įtrūkimai ir pažeidimai: Fiziniai pažeidimai, tokie kaip įtrūkimai, įskilimai arba atskilusios dalys, akivaizdžiai rodo skriemulio gedimą.
- Triukšmas: Švilpimas, cypimas ar kiti neįprasti garsai iš skriemulio srities gali reikšti guolių gedimą ar diržo problemas, susijusias su skriemuliu.
- Vibracija: Padidėjusi variklio vibracija, ypač tuščiąja eiga, gali būti susijusi su skriemulio vibracijos slopintuvo gedimu.
- Diržo nusidėvėjimas: Jei skriemulys pažeistas ar netolygus, jis gali pagreitinti diržo nusidėvėjimą.
- Generatoriaus, vairo stiprintuvo ar oro kondicionieriaus problemos: Jei skriemulys slysta arba netinkamai perduoda galią, gali atsirasti problemų su minėtais priedais.
Skriemulio diagnostika
Jei įtariate, kad jūsų BMW alkūninio veleno skriemulys yra sugedęs, svarbu atlikti tinkamą diagnostiką. Tai apima:
- Vizualinė apžiūra: Atidžiai apžiūrėkite skriemulį, ar nėra įtrūkimų, atsisluoksniavimo, pažeidimų ar diržo nusidėvėjimo požymių.
- Triukšmo patikrinimas: Atidžiai klausykitės, ar nėra neįprastų garsų iš skriemulio srities, ypač varikliui dirbant tuščiąja eiga.
- Vibracijos patikrinimas: Stebėkite variklio vibraciją, ypač tuščiąja eiga. Padidėjusi vibracija gali rodyti skriemulio gedimą.
- Diržo įtempimo patikrinimas: Įsitikinkite, kad diržas tinkamai įtemptas. Per laisvas ar per stipriai įtemptas diržas gali sugadinti skriemulį.
- Specializuota diagnostika: Kai kuriais atvejais gali prireikti specializuotos diagnostikos, pavyzdžiui, stetoskopu klausytis skriemulio garsų arba naudoti vibracijos analizatorių vibracijai matuoti.
Sugedusio alkūninio veleno padėties jutiklio simptomai (paaiškinimas, kodėl jis neveikia)

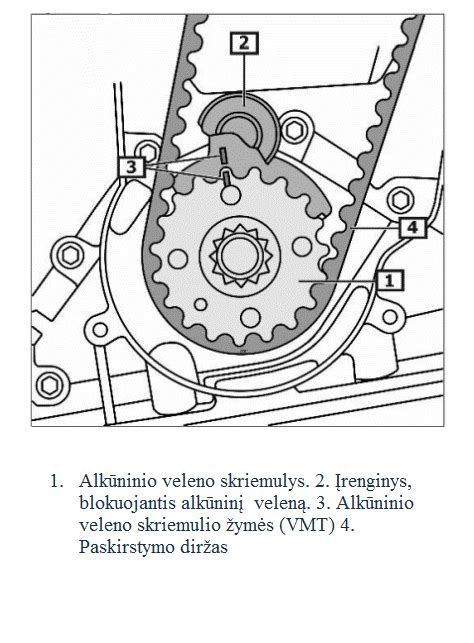

Skriemulio keitimo procedūra (BMW M47 / M57 varikliams)
Alkūninio veleno skriemulio keitimas reikalauja tam tikrų mechaninių įgūdžių ir tinkamų įrankių. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į kvalifikuotą mechaniką. Toliau pateikiamas bendras keitimo procedūros aprašymas:
- Atsijunkite akumuliatorių: Prieš pradėdami bet kokius darbus su varikliu, atsijunkite neigiamą akumuliatoriaus gnybtą.
- Nuimkite diržą: Atsipalaiduokite diržo įtempiklį ir nuimkite diržą nuo skriemulio.
- Užfiksuokite alkūninį veleną: Norint atsukti skriemulio varžtą, alkūninį veleną reikia užfiksuoti, kad jis nesisuktų. Tam gali prireikti specialaus fiksavimo įrankio, specifinio BMW modeliams.
- Atsukite skriemulio varžtą: Atsukite skriemulio varžtą. Tai gali būti labai priveržtas varžtas, todėl gali prireikti ilgo svirties arba pneumatinio įrankio.
- Nuimkite seną skriemulį: Nuimkite seną skriemulį nuo alkūninio veleno.
- Patikrinkite alkūninio veleno būklę: Prieš montuodami naują skriemulį, patikrinkite, ar alkūninio veleno galas nepažeistas.
- Sumontuokite naują skriemulį: Uždėkite naują skriemulį ant alkūninio veleno.
- Priveržkite skriemulio varžtą: Priveržkite skriemulio varžtą iki gamintojo nurodyto sukimo momento. Naudokite sukimo momento raktą, kad užtikrintumėte tinkamą priveržimą.
- Uždėkite diržą: Uždėkite diržą atgal ant skriemulio ir įtempkite jį.
- Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
- Patikrinkite variklio darbą: Užveskite variklį ir patikrinkite, ar nėra neįprastų garsų ar vibracijos.
Svarbūs patarimai
- Naudokite tinkamus įrankius: Alkūninio veleno skriemulio keitimui reikalingi specialūs įrankiai, tokie kaip alkūninio veleno fiksavimo įrankis ir sukimo momento raktas. Naudojant netinkamus įrankius, galima sugadinti variklį.
- Laikykitės gamintojo nurodymų: Visada laikykitės gamintojo nurodymų dėl sukimo momento ir kitų specifikacijų.
- Įsigykite kokybišką skriemulį: Įsitikinkite, kad perkate kokybišką skriemulį, kuris atitinka jūsų BMW modelį. Pigūs skriemuliai gali greitai sugesti ir sukelti papildomų problemų.
- Diržo keitimas: Keičiant skriemulį, rekomenduojama pakeisti ir diržą, nes jis gali būti nusidėvėjęs.
- Patikrinkite kitus komponentus: Prieš montuodami naują skriemulį, patikrinkite, ar nėra kitų pažeistų komponentų, tokių kaip diržo įtempiklis ar guoliai.
Susiję Davikliai
Alkūninio veleno padėties daviklis
Šalia alkūninio veleno skriemulio dažnai yra alkūninio veleno padėties daviklis. Šis daviklis yra svarbus variklio valdymo sistemos komponentas, kuris nustato alkūninio veleno padėtį ir greitį. Gedimas alkūninio veleno padėties daviklyje gali sukelti įvairių problemų, tokių kaip variklio užvedimo problemos, netolygus variklio darbas arba variklio sustojimas.
Skirstymo veleno padėties daviklis
Skirstymo veleno padėties daviklis taip pat yra svarbus variklio valdymo sistemos komponentas. Jis nustato skirstymo veleno padėtį ir padeda variklio valdymo blokui (ECU) nustatyti, kuriame veikimo takte yra cilindras. Tai leidžia ECU tiksliai valdyti degimą ir kuro įpurškimą.
Specializuoti Įrankiai Alkūninio Velenos Darbams
Alkūninio veleno taisymui ir aptarnavimui reikalingi tinkami įrankiai, užtikrinantys tikslumą ir greitį:
- Alkūninio veleno fiksavimo įrankis: Šis įrankis reikalingas, kad alkūninis velenas išliktų išlygintas, kai nuimami arba montuojami skriemulio varžtai. Jis užtikrina, kad alkūninis velenas nesisuktų keičiant skriemulį ar kitas dalis.
- Alkūninio veleno laužymo įrankis: Šis įrankis naudojamas greitai atlaisvinti ar išardyti alkūninį veleną, dažnai hidrauliniu presu.
- Alkūninio veleno sukimo įrankis: Šis įrankis naudojamas alkūniniam velenui pasukti surinkimo ar priežiūros metu ir tinka įvairių tipų varikliams.
- Harmoninio balansatoriaus nuėmimo įrankiai: Šie įrankiai yra labai svarbūs norint saugiai nuimti harmoninį balansą nuo alkūninio veleno.
Prevencija ir Ilgaamžiškumas
Kad alkūninis velenas tarnautų ilgai, būtina reguliariai keisti alyvą, naudoti tinkamus tepalus ir laiku tikrinti variklio techninę būklę. Prevencija yra esminė norint išvengti brangių gedimų.
Jei alkūniniame velene yra gilių įtrūkimų, didelis susidėvėjimas arba deformacija, kurios negalima pataisyti, greičiausiai jį reikės pakeisti. Alkūninius velenus galima taisyti kelis kartus, tačiau yra apribojimas, kiek medžiagos galima pašalinti.
