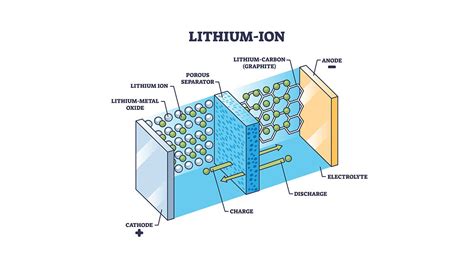

Tyrinėdami ličio baterijas tikriausiai matėte paminėtus terminus serija ir paralelė. Mums dažnai užduodami klausimai, pavyzdžiui, „kuo skiriasi serija nuo lygiagrečios“. Pradėkime nuo pradžių - jūsų akumuliatoriaus bankas. Baterijų bankas yra dviejų ar daugiau baterijų sujungimo vienai programai rezultatas. Ką duoda daugiau nei vienos baterijos sujungimas? Serijinės jungtys apima 2 ar daugiau baterijų sujungimą, kad padidėtų akumuliatoriaus sistemos įtampa, tačiau išlaikomas tas pats ampervalandžių rodiklis. Turėkite omenyje, kad jungiant serijomis, kiekviena baterija turi turėti tą pačią įtampą ir talpą, nes kitaip galite sugadinti akumuliatorių.
Norėdami sujungti baterijas nuosekliai, prijunkite vienos baterijos teigiamą gnybtą prie kitos, kol bus pasiekta norima įtampa. Žemiau esančiame paveikslėlyje yra dvi 12 V baterijos, sujungtos nuosekliai, todėl šis baterijų bankas paverčiamas 24 V sistema. Serijines grandines lengva suprasti ir sukurti. Serijinėje grandinėje srovė turi praeiti per visus grandinės komponentus.
Lygiagrečios jungtys apima 2 ar daugiau baterijų sujungimą, kad padidėtų akumuliatoriaus banko ampervalandžių talpa, tačiau jūsų įtampa išlieka tokia pati. Lygiagretusis ryšys nėra skirtas tam, kad jūsų baterijos galėtų maitinti bet ką, viršijančią standartinę išėjimo įtampą, o greičiau pailgina įrangos maitinimo trukmę. Jūs prailginate galimą sistemos veikimo laiką, išlaikydami pastovią įtampą. Pagrindinis akumuliatorių laidų lygiagrečiai, o ne nuosekliai prijungimo trūkumas yra tas, kad įtampos lygis bus mažesnis, o tai sukels didesnį srovės suvartojimą.
Serija Vs. Tai priklauso nuo jūsų poreikių. Pirmiausia turite išsiaiškinti savo elektros poreikius, kiek turite elektros prietaisų, kiek prietaisų galios ir įtampos bei kiek elektros suvartojate per dieną. Be to, nėra geresnio ar blogesnio varianto tarp serijinių ir lygiagrečių laidų. Abu yra svarbūs kuriant akumuliatorių sistemas. Lygiagretūs laidai turi daugiau iššūkių, susijusių su įkrovimo ir iškrovimo procesais. Tačiau norint rasti gerą sprendimą, būtina išmokti panaudoti kiekvieno iš jų savybes. Didžiausią baterijų, kurias galite jungti nuosekliai, skaičių dažniausiai nustato akumuliatorius ir jo gamintojas. Pavyzdžiui, tavo baseinas 12V 100Ah modelis leidžia nuosekliai sujungti iki 4 ličio baterijų, kad būtų sukurta 48 voltų sistema. Tai labai priklauso nuo gamintojų. Kai kurios baterijos nėra ribojamos. Su tavo baseinas 12V 100Ah, lygiagrečiai galite prijungti iki 4 įrenginių. Kuo daugiau baterijų prijungsite lygiagrečioje grandinėje, tuo daugiau talpos ir veikimo laiko turėsite.
Galite sujungti akumuliatorių grupes nuosekliai ir lygiagrečiai, kad sukurtumėte didesnį akumuliatorių banką su didesne įtampa. Pavyzdžiui; 4 x 12V 100Ah ličio geležies fosfato (LiFePO4) baterijos, sujungtos nuosekliai/lygiagrečiai, suteiks 24V 400A. Nesvarbu, ar norite padidinti įtampą, ar ampervalandžių talpą, svarbu suprasti skirtumą tarp lygiagrečių ir serijinių konfigūracijų ir jų poveikį akumuliatoriaus banko veikimui. tavo baseinas ekspertai pasiruošę padėti.
Baterijų jungimas nuosekliai ir lygiagrečiai tuo pačiu metu: vienas iš pagrindinių elektros energijos sąvokų, kurią turime žinoti prieš montuodami saulės baterijas arba pavyzdžiui, elektrinio paspirtuko baterijas, yra žinoti, kaip sukurti nuoseklųjį arba lygiagretųjį ryšį, kad gautume įtampą ir Ah (amperų laiką). Ar galite vienu metu jungti baterijas nuosekliai ir lygiagrečiai? Taip, baterijas galima jungti lygiagrečiai ir nuosekliai. Svarbu žinoti, kad elekttra visada teka lygiagrečiu ryšiu, panašiu į tai, kas vyksta vienoje baterijoje. Yra 2V (dažniausiai stacionariai) bei 6V ir 12V akumuliatoriai, o Ah lemia išsikrovimo talpą.
Prijunkite baterijas serijoje: Tarkime, turime 2 baterijas po 6V 10Ah ir turime jas prijungti prie 12V keitiklio. Kad 6V taptų 12V, turėtume kabeliu sujungti pirmosios baterijos polių (+) su antrosios baterijos poliu (-). Taip pridėtume įtampas (6V + 6V = 12V), o talpa liktų tokia pati, 10Ah. Vėliau sujungsime polius (+) ir (-) prie keitiklio, kad jis veiktų.
Prijunkite baterijas lygiagrečiai: Tarkime, kad turime tas pačias baterijas, bet norime kuo ilgiau maitinti 6 V lemputę. Norėdami pereiti nuo 10Ah iki 20Ah, viena vertus, turėtume sujungti kiekvienos baterijos polius (+), o iš kitos - kiekvienos baterijos polius (-). Galiausiai vieno iš baterijų polius (+) ir (-) sujungtume su lempute. Tai padvigubintų iškrovos laiką, nekeičiant 6 V įtampos.
Akumuliatorių įkrovimas nuosekliai ir lygiagrečiai vienu metu: Niekada nerekomenduojame lygiagretaus ryšio, nes: 1) gamintojai neatsako už gedimą, nes akumuliatorius nėra tinkamai prijungtas; 2) akumuliatoriai yra identiški ir pradėta įkrova gali susikompensuoti skirtingai, todėl atsiranda disbalansas; 3) realybėje lygiagretus ryšys turi daug rizikų; 4) nuolatinė energijos cirkuliacija tarp baterijų gali sukelti ankstesnes problemas. Todėl patariama jungti baterijas nuosekliai, o esant poreikiui daugiau autonomijos - rinktis didesnes baterijas arba pergalvoti saulės kolektorių įrengimą.
Vienas iš pagrindinių klausimų - baterijų būsena serijinio ryšio metu. Kiekviename serijiniame jungtyje yra prijungti tokios pat ampervalandės ir įtampos akumuliatoriai, kad padidėtų viso mazgo įtampa. Kai ketiname jungti baterijas, kartais pagalvojame, kad geriausia juos jungti lygiagrečiai, kad nepritrūktų galios atsargų. Tačiau toks mąstymas yra klaidingas; visada reikia jungti nuosekliai. Serijinio ryšio balansavimas užtikrina, kad baterijos veiktų nepriekaištingai ir pasiektų 100% įkrovą. Tačiau disbalansas gali atsirasti dėl skirtingos įkrovos ar vidinės varžos tarp ląstelių.
Lygiagrečiais ryšiais baterijų disbalansas taip pat gali kilti, todėl dažnai rekomenduojama naudoti BMS arba balansavimo įrenginius. Taip pat svarbu, kad naudojant didesnį nei 300 Ah talpos akumuliatorius būtų naudoti du ar daugiau balansuojančių įrenginių. Toliau pateikiamas praktinis vadovas ir gairės dėl saugaus prijungimo. Svarbiausia - naudoti vienodos talpos ir įtampos baterijas, naudoti vieno gamintojo partijas, taikyti BMS balansavimui, o jungiant apsaugos įtaisus ir kokybiškas jungtis.
Nuosekliai ir lygiagrečiai jungtų baterijų praktiniai pavyzdžiai
Taikydami nuoseklųjį jungimą 4 x 12V 100Ah LiFePO4 baterijoms gauname 48V 100Ah sistemą. Kai lygiagretinome keturias 12V 100Ah baterijas, gauname 12V 400Ah sistemą. Lygiagrečiai jų įtampa išliko ta pati, o talpa išaugo. Priemonės įtampą didinančios serijinės grandinės, laikytinos tokios pačios kaip ir vienos baterijos, o lygiagretinis sujungimas padidina talpą be įtampos pokyčio.
Pažymėtina, kad nuosekliai sujungtos baterijos gali sukelti disbalansą tarp ląstelių, todėl būtina naudoti balansavimo sistemas ir tinkamai įkrauti kiekvieną baterijų grupę. Taip pat svarbu, kad lygiagretinant baterijas būtų naudotos vienodo tipo ir amžiaus blokai, nes kitaip gali kilti žala ir sumažėti baterijų tarnavimo laikas. Pašalinti disbalansą galima balansuojant įtampas tarp nuosekliai sujungtų baterijų.
Pažangios konfigūracijos, tokios kaip nuoseklusis-lygiagretusis derinys, leidžia pasiekti aukštą įtampą ir didelę talpą. Pavyzdžiui, 8 x 12V 100Ah baterijos gali būti sujungtos taip, kad būtų 48V 200Ah sistema - derinami 4 baterijų nuoseklūs segmentai, sujungti lygiagrečiai. Tokios konfigūracijos dažnai naudojamos didelio masto energijos kaupimo sistemose, siekiant užtikrinti tiek didelę įtampą, tiek didelę talpą.
Kiek Ampervalandžių Turi Mano Leaf Baterija? DL24/P Testeris Atskleidžia
Saugumas ir geriausia praktika
Prieš darbus su baterijomis: visada naudokite apsaugos priemones, izoliuotas pirštines ir akinius, naudokite tinkamus įrankius, atjunkite baterijas, derinkite baterijas, patikrinkite jungtis. Naudokite vienodos talpos ir įtampos baterijas, naudokite to paties gamintojo partijas, naudokite BMS, saugiklius ar grandinės pertraukiklius, naudokite aukštos kokybės jungtis ir laidus. Venkite per didelio įkrovimo ar iškrovimo, kuris gali pažeisti baterijas arba sutrumpinti jų tarnavimo laiką.
Praktiškos gairės ličio saulės baterijoms: laikytis geriausių praktikos taisyklių dėl nuoseklaus ir lygiagretaus jungimo. Naudokite vienodos talpos baterijas, vienodo amžiaus ir vienodo tipo baterijas. Taip pat naudokite baterijų valdymo sistemą (BMS) ir balansavimą, apsaugos įrangą bei kokybiškas jungtis ir laidus. Taip pat atkreipkite dėmesį į įkrovimo kryptį ir nenaudokite skirtingų chemijų baterijų viename grandinėje.
Kada rinktis nuoseklų, o kada lygiagretų jungimą
- Kada rinktis serijinį (nuoseklų) jungimą: reikalinga aukštesnė įtampa (24 V, 48 V ir daugiau), norima sumažinti laidų skerspjūvį, reikia daugiau įtampos, dažnai naudojama komerciniams ESS arba trifazėms sistemoms.
- Kada rinktis lygiagretų jungimą: reikalinga daugiau talpos (Ah), norima ilgesnė veikimo trukmė, išlaikyti esamą įtampą, galimas atsarginis maitinimas, jei viena baterija sugenda, arba sistemos ilgaamžiškumas su papildoma talpa.
Tačiau dažnai gali būti naudojamas ir nuoseklusis-lygiagretusis derinys - kai reikia tiek aukštos įtampos, tiek didelės talpos. Pavyzdžiui, 24 V 200 Ah sistemoje gali būti naudojamos keturios 12 V 100 Ah baterijos - du lygiagrečiai sujungti dviejų baterijų rinkiniai. Tokios išplėstinės konfigūracijos suteikia lanksčią veikimą didelėms energijos poreikiams.
