Pavarų dėžė yra esminis bet kurios savaeigės mašinos komponentas, perduodantis variklio generuojamą galią ir sukimo momentą varytuvams. Ji keičia šio momento dydį ir kryptį, leisdama transporto priemonei prisitaikyti prie skirtingų važiavimo sąlygų. Keičiant perdavimo skaičių transmisijoje, galima gauti norimą varytuvams (ratams ar vikšrams) perduodamo sukimo momento dydį, t. y. priklausomai nuo apkrovos ir darbo sąlygų jį didinti arba mažinti.
Kas yra perdavimo skaičius?
Perdavimo skaičius - tai dviejų sąveikaujančių pavarų sukimosi greičių santykis. Kitaip tariant, tai yra varančiosios pavaros krumpliaračio ir varomosios pavaros dantų skaičiaus santykis. Skirtingoms pavaroms reikalingi skirtingi perdavimo skaičiai: aukščiausia pavara įjungiama žemiausia (1 pavara), o žemiausia - aukščiausia. „Tiesioginė“ transmisija atitinka pavarų skaičių, lygų vienetui.
Perdavimo skaičiaus apskaičiavimas
Reduktoriaus pavaros perdavimo skaičius yra momentinio įėjimo greičio ir išėjimo greičio santykis greičio mažinimo mechanizme ir yra žymimas simboliu „i“. Bendrasis lėtėjimo koeficientas išreiškiamas įvesties greičio ir išėjimo greičio santykiu, vardiklyje "1". Pavyzdžiui, jei įvesties greitis yra 1500 r/min, o išėjimo greitis yra 25 r/min, tada sumažinimo koeficientas yra: i = 60:1.
Pavarų dėžės perdavimo skaičiaus skaičiavimo formulės:
- Pavaros skaičiaus formulė: įėjimo greitis ÷ išėjimo greitis (prijungto įėjimo greičio ir išėjimo greičio santykis). Pavyzdys: jei įvesties greitis yra 1500 r/min, o išėjimo greitis yra 25 r/min, tada sumažinimo koeficientas yra: i = 60:1.
- Pavarų grandinės apskaičiavimo metodas: redukcijos koeficientas = varomųjų pavarų skaičius ÷ varomųjų pavarų skaičius. Jei reduktorius yra kelių pakopų, tai visų pavarų porų, kurios susikerta viena su kita, varomų pavarų skaičius ÷ aktyvių krumpliaračio dantų skaičius, o tada rezultatas bus padaugintas.
- Diržo, grandinės ir frikcinio rato sumažinimo koeficiento skaičiavimo metodas: redukcijos koeficientas = varomojo rato skersmuo ÷ varančiojo rato skersmuo.
Perdavimo skaičiaus įtaka sukimo momentui
Pavaros skaičius lemia pavaros variklio išėjimo sukimo momentą: kuo didesnis redukcijos koeficientas, tuo didesnis reduktoriaus išėjimo sukimo momentas ir didesnė reduktoriaus apkrova.
Reduktoriaus redukcijos sukimo momentas apskaičiuojamas taip:
- Pavaros skaičius = variklio išėjimo sūkiai ÷ reduktoriaus išėjimo apsisukimai („Pavaros santykis“ taip pat vadinamas „greičio koeficientu“).
- Jei žinote variklio galios ir greičio santykį bei naudojimo koeficientą, reduktoriaus sukimo momentas apskaičiuojamas taip: Sukimo momentas = 9550 × variklio galia ÷ variklio įėjimo apsisukimų skaičius × greičio santykis × naudojimo koeficientas.
Pavarų dėžių tipai ir jų ypatybės
Pavarų dėžių įvairovė yra gana didelė, jų konstrukcijų skirtumai taip pat nemaži. Šiuolaikinėse transporto priemonėse naudojamos įvairių tipų pavarų dėžės, pritaikytos skirtingiems poreikiams ir eksploatavimo sąlygoms.
1. Laiptinės (pakopinės) transmisijos
Laiptinis perdavimas yra plačiausiai naudojamas. Jis priima pavarų dėžę ir turi keletą fiksuotų perdavimo koeficientų. Atsižvelgiant į pavarų sistemos tipą, yra dviejų tipų fiksuota transmisija (bendra transmisija) ir rotacinė transmisija (planetinė pavarų dėžė). Transmisijos koeficientai lengvųjų ir vidutinių sunkvežimių transmisijoms paprastai būna nuo trijų iki penkių pavarų priekyje ir vienos atbulinės eigos, su daugiau pavarų kombinuotoje pavarų dėžėje sunkiesiems sunkvežimiams. Vadinamasis pavarų dėžės numeris nurodo jos priekinės pavaros numerį.
Mechaninės pavarų dėžės
Mechaninės pavarų dėžės dėl paprastumo ir pigumo naudojamos tik nedidelės galios klasės (3-4 cl., iki 160 AG pajėgumo ir 10 t bendrosios masės) traktoriuose. Pastarojo dešimtmečio tendencija - mechanines transmisijas naudoti tik bazinės įrangos traktoriuose, modelių liniją pradedančiose mašinose. Šio tipo transmisijos ir ateityje bus naudojamos mažos galios traktoriuose, ypač gaminamuose sparčiai besivystančiuose EMEA ir APAC regionuose.
- Mechaninės pavarų dėžės su dinaminiais reduktoriais: Jų konstrukcija analogiška paprastoms mechaninėms, išskyrus tai, kad 2-3 pavaros atskiruose diapazonuose perjungiamos elektrohidrauliškai, įjungiant atitinkamas daugiadiskes sankabas. Kai kuriais atvejais dinaminiai reduktoriai yra įrengiami priešais mechaninę pavarų dėžę (pvz., „Valtra“ traktorių modifikacijose Classic/HiTech naudojami 3 pakopų Delta PowerShift planetiniai reduktoriai). Mechaninės pavarų dėžės su dinaminiais reduktoriais yra tuo efektyvesnės, kuo daugiau pavarų vairuotojas ar automatinė valdymo sistema gali rinktis, nenutraukiant galios srauto perdavimo ratams.
Hidromechaninės pavarų dėžės
Daugumoje šiuolaikinių pažangių traktorių montuojamos hidromechaninės pakopinės arba bepakopės pavarų dėžės. Šių transmisijų įvairovė rinkoje didžiausia, tai lemia nemažas jų gamintojų skaičius: „New Holland“ (CNH), „Carraro“, „Caterpillar“, „Dana“, „Fendt“ ir „Valtra“ (abu AGCO), „Fuji Heavy Industries“, „John Deere“ (iki 1989 m. - „Funk“), GIMA (AGCO/„Claas“), „Same“ (SDF), ZF.
- Dinaminės (FPS) ir pusiau dinaminės (SPS) pavarų dėžės: Vidutinės ir didelės galios traktoriuose šiuo metu dažniausiai naudojamos hidromechaninės pakopinės dinaminės arba pusiau dinaminės pavarų dėžės su 4-6 pavaromis ir eigoje perjungiamais diapazonais, nepertraukiant galios srauto perdavimo varantiesiems ratams. Pagrindinis skirtumas yra tas, kad pastarosiose (FPS) nenutraukiant galios srauto perjungiamos ne tik pavaros, bet ir diapazonai.
Automatinės pavarų dėžės
Automatinę transmisiją sudaro hidraulinis transformatorius ir planetinė pavarų dėžė, kurie gali būti sujungti tarpusavyje įvairiais būdais.
- Hidrodinaminis transformatorius: Veikia kaip sankaba ir sukimo momento transformatorius. Varikliui veikiant tuščiąją eigą, transmisijai galios srautas neperduodamas.

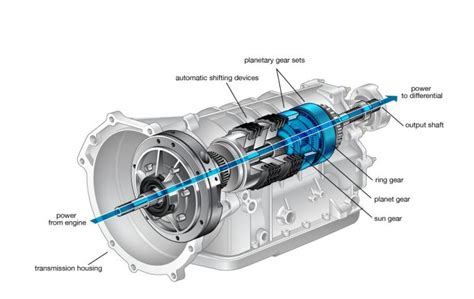

- Planetinė pavarų dėžė: Automatinėse transmisijose dažniausiai naudojamos planetinės pavarų dėžės.
Visiškai automatiškai gali būti valdomos laiptinės ir bepakopės pavarų dėžės. Pavarų padėčių skaičius paprastai svyruoja nuo 4 iki 8.
2. Bepakopės (CVT) transmisijos
Bepakopės transmisijos perdavimo santykį galima pakeisti begaliniais keliais lygiais tam tikroje verčių srityje, o paplitę yra elektriniai ir hidrauliniai (dinaminio skysčio).
- Elektrinės CVT transmisijos: Kintamo greičio elektrinės CVT transmisijos dalis yra nuolatinės srovės serijos variklis, kuris yra ne tik naudojamas troleibusuose, bet ir plačiai naudojamas super sunkiosios savivartės transmisijos sistemoje.
- Dinaminio skysčio CVT transmisijos: Transmisinė dinaminio skysčio CVT dalis yra hidraulinis sukimo momento keitiklis. CVT priklauso tam tikrai automatinei pavarų dėžei, tačiau ji gali įveikti įprastą automatinės pavarų dėžės „staigios perjungimo“, lėtos droselio reakcijos, didelio alyvos sunaudojimo trūkumus. Jį sudaro du kintamo greičio ratų rinkiniai ir diržas. Todėl ji yra paprastesnė ir mažesnė už tradicinę automatinę transmisiją. Be to, ji gali laisvai pakeisti perdavimo santykį, kad automobilio greitis kistų sklandžiai, be tradicinio transmisijos poslinkio „ton“ jausmo.
Bepakopės pavarų dėžės neturi fiksuotų perdavimo skaičių. Jose perdavimo skaičius visame greičių diapazone (priklausomai nuo konstrukcijos, nuo 20 m/val.) kinta tolygiai. Pirmoji ir kol kas vienintelė kompanija, nuo 2009 m. gaminanti traktorius (nuo 60 iki 396 AG) tik su bepakopėmis pavarų dėžėmis, yra „Fendt“. „Schlüter“ kartu su „Fendt“ buvo pirmosios (atitinkamai 1991 ir 1995 m.) rinkoje pristačiusios serijinės gamybos traktorius EuroTrac 1000 CVT ir 926 Vario su bepakopėmis pavarų dėžėmis. Pirmasis ir kol kas vienintelis vikšrinis žemės ūkio paskirties traktorius su bepakope transmisija yra gaminamas kompanijoje „John Deere“. Paprastai bepakopės transmisijos naudojamos galingiausiuose gamintojo modeliuose - flagmanuose.
Suprasti CVT!
3. Hidrostatinės transmisijos
Hidrostatinės transmisijos be alternatyvos naudojamos kai kuriose savaeigėse žemės ūkio mašinose, pavyzdžiui, teleskopiniuose keltuvuose, kombainuose, purkštuvuose. Traktoriuose jos beveik nenaudojamos dėl palyginti nedidelio greičių diapazono ir mažo efektyvumo. Išimtys pasitaiko, pavyzdžiui, Šiaurės Amerikoje gerai žinomas „New Holland TV6070 Bidirectional“ traktorius su 8 diapazonų hidrostatine bepakope 0-31,4 km/val. transmisija.
4. Hibridinės transmisijos
Hibridinės transmisijos (lygiagretaus arba nuoseklaus jungimo) traktoriuose, skirtingai negu automobiliuose montuojamose mini hibridinėse sistemose, turi specifinę darbo eigą. Tarp variklio ir transmisijos įrengtas generatorius nenaudojamas paleidžiant variklį ir kaip variklio sukimo momento stiprintuvas. Nenaudojamas ir rekuperacinis (pvz., stabdant) darbo režimas.
- Dyzelinės-elektrinės (nuoseklaus jungimo hibridinės) transmisijos: Struktūriškai panašios į hidrostatines, variklis nėra tiesiogiai sujungtas su varytuvais. Dėl daugkartinio energijos transformavimo neišvengiami galios nuostoliai: iš mechaninės į elektrinę ir iš elektrinės atgal į mechaninę. Tačiau tai nesumažina bendrų transmisijos privalumų, kuriuos užtikrina galimybė varikliui dirbti efektyvesniu režimu.
Pavarų dėžių elementai
- Krumpliaračiai: Perduoda jėgas ir judesį. Automobiliams dažniausiai naudojami cilindriniai krumpliaračiai. Pagal krumplių tipą jie skirstomi į: tiesius ir įstrižus. Pagal krumplių padėtį būna: išorinio sukibimo, vidinio sukibimo.

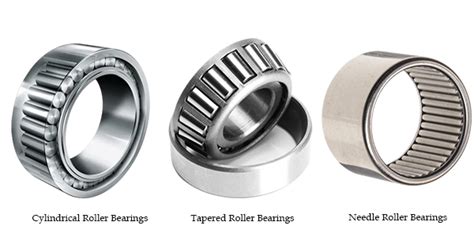

- Riedėjimo guoliai: Automobilių agregatuose velenai ir krumpliaračiai sukasi guoliuose. Pagal riedėjimo elementų formą jie skirstomi į: rutulinius, cilindrinius ritininius, kūginius ritininius, sferinius ritininius, adatinius. Jie dar skirstomi į radialinius ir ašinius.
- Veleno sandarikliai: Pavarų velenai yra sandarinami radialiniais sandarikliais.
Pavarų dėžių perdavimo santykio skaičiuoklė
Pavarų dėžės perdavimo santykio skaičiuoklė yra būtinas inžinerinis įrankis, supaprastinantis sudėtingus mechaninius skaičiavimus specialistams iš įvairių pramonės šakų. Šis sudėtingas skaitmeninis įrenginys leidžia vartotojams nustatyti optimalius pavarų dėžės perdavimo santykius mechaninėms sistemoms su beprecedentiniu tikslumo ir efektyvumo laipsniu.
Veikimo principas ir funkcijos
Pavarų dėžės perdavimo santykio skaičiuoklė apdoroja kelis įvesties parametrus, įskaitant įėjimo sukimosi dažnį, išėjimo sukimosi dažnį, sukimo momento reikalavimus ir galios specifikacijas, kad pateiktų tikslų skaičiavimą, kuriam kitaip reikėtų daug rankinio darbo. Šiuolaikinės skaičiuoklės naudoja pažangius algoritmus, kurie atsižvelgia į mechanines nuostolius, naudingumo koeficientus ir realias eksploatacijos sąlygas. Šie įrankiai palaiko įvairias pavarų konfigūracijas, įskaitant planetines, žirklines, sliekines ir tiesias pavaras, todėl yra universalūs sprendimai įvairioms taikymo sritims.
Skaičiuoklė vienu metu vertina kelis scenarijus ir vartotojams pateikia optimizuotus sprendimus, kurie subalansuoja našumą, efektyvumą ir sąnaudų aspektus. Pažangios versijos turi tokių funkcijų kaip sukimo momento kreivės analizė, šiluminis modeliavimas ir nuovargio trukmės įvertinimas. Ji taip pat įtraukia saugos koeficientus ir pramonės standartus, kad užtikrintų patikimą veikimą nurodytomis sąlygomis. Šie įrankiai dažnai turi duomenų bazės integravimo galimybę, leisdami vartotojams pasiekti gamintojų specifikacijas ir standartinių komponentų bibliotekas.
Matematiniai algoritmai ir modeliavimas
Pavarų dėžės perdavimo santykio skaičiuoklė naudoja sudėtingus matematinius algoritmus, kurie atsižvelgia į realaus pasaulio mechaninius sudėtingumus, dažnai praleidžiamus tradicinėse skaičiavimo metodikose. Ši pažangi modeliavimo galimybė įvertina veiksnius, tokius kaip pavarų dantų geometrija, medžiagų savybės, tepalo poveikis ir šiluminis išsiplėtimas, kurie žymiai veikia pavarų santykio parinktį ir sistemos našumą. Skaičiuoklė integruoja baigtinių elementų analizės principus, kad įvertintų įtempimų pasiskirstymą visuose pavarų dantuose, užtikrindama, jog rekomenduojami perdavimo santykiai veiktų saugių mechaninių ribų viduje.
Monte Karlo simuliacijos galimybės leidžia tikimybinę analizę, kurioje atsižvelgiama į gamybos tolerancijas ir medžiagų savybių kitimus. Šis statistinis požiūris suteikia pasikliautinumo intervalus apskaičiuotoms reikšmėms, padedant inžinieriams priimti informuotus sprendimus dėl projektavimo rezervų ir saugos koeficientų.
Duomenų bazės integracija ir vartotojo patirtis
Skaičiuoklė turi išplėstinę duomenų bazės integraciją, kuri sujungia vartotojus su realiuoju gamintojų techninėmis specifikacijomis, komponentų prieinamumu ir kainų informacija iš pasaulio lyderių tiekėjų. Ši integracija pašalina laiko reikalaujantį procesą, susijusį su komponentų variantų rankiniu tyrimu, ir užtikrina, kad skaičiavimai atspindėtų esamas rinkos sąlygas. Duomenų bazė apima tūkstančius pavarų tipų, variklių, guolių ir papildomų komponentų su išsamiomis techninėmis specifikacijomis.
Skaičiuoklė siekia optimizuoti naudotojo patirtį, pasitelkdama intuityvią sąsajos projektavimo sistemą, kuri pritaikyta inžinieriams su įvairaus lygio žiniomis ir techninėmis patirtimis. Supaprastinta darbo eiga vedama naudotojus per skaičiavimo procesą aiškiais nurodymais ir naudingais paaiškinimais, kurie paaiškina techninius terminus, neperslogindami pradedančiųjų. Tinkamai konfigūruojamos valdymo skydelio sąsajos leidžia naudotojams išdėstyti įrankius ir informaciją pagal savo specifines darbo eigas, padidindamos efektyvumą ir sumažindamos mokymosi laiką.
Suprasti CVT!
Pavarų perdavimo klasifikacija
Pavaros gali būti klasifikuojamos pagal dantų linijos tipą:
- Tiesios krumpliaračių poros: Dantų linija yra indeksuojančio cilindrinio paviršiaus generatoriaus cilindrinė krumpliaračių pora. Jis plačiai naudojamas mechaninėje transmisijoje, o maksimali galia gali siekti 750 kW.
- Sraigtinės krumpliaračių poros: Pavarų pora, susidedanti iš dviejų sraigtinių cilindrinių krumpliaračių. Privalumai yra didelis persidengimas ir sklandus perdavimas. Jis tinka dideliu greičiu. Trūkumas yra tas, kad ašinė jėga bus sukurta transmisijoje, todėl ji paprastai nėra tinkama naudoti kaip slankiojanti perjungimo pavara. Didžiausia perdavimo galia yra 5000 kW.
Pavarų dėžių svarba ir privalumai
Pavarų dėžių paklausą lemia tai, kad bet kuris modernus variklis turi gana siaurą alkūninio veleno sūkių diapazoną, kuriame sukimo momentas ir galia turi maksimalias reikšmes tam tikrai degalų sąnaudų vertei. Nėra dėžės, galinčios padidinti variklio galią, tačiau ją galima pakeisti taip, kad ji geriausiai atitiktų faktines eksploatavimo sąlygas, pakeitus perdavimo santykį tarp jos įvesties ir išėjimo į palankiausias degalų taupymo ir traukos greičio charakteristikas.
Pavarų dėžės „pareigos“ apima variklio tuščiosios eigos režimo įgyvendinimą ir transporto priemonės galimybę važiuoti atbuline eiga. Pavarų dėžių naudojimo būtinybė kyla dėl alkūninio veleno ir varomųjų ratų kampinių greičių skirtumo, kuris neleidžia varomųjų ratų varyti tiesiai iš alkūninio veleno. Šiuolaikinio variklio alkūninio veleno kampinis greitis, kaip taisyklė, svyruoja nuo 500 iki 9000 aps./min., o varomųjų ratų kampinis greitis gali būti nuo 0 iki 1800 aps./min. Šiame parametre neįmanoma derinti vieno su kitu nenaudojant pavarų dėžės.
Pavarų dėžių privalumai
- Dažniausiai naudojamos mechaninės transmisijos pavarų dėžės efektyvumas yra didžiausias, kuris gali siekti 99 procentus.
- Kompaktiška konstrukcija, palyginti su diržine ir grandinine pavara, tomis pačiomis naudojimo sąlygomis pavaros sukimuisi reikalinga erdvė paprastai yra mažesnė.
- Palyginti su visų rūšių transmisijomis, pavarų dėžė gali veikti aukščiau ir tarnauti ilgiau.
- Perdavimo santykis yra stabilus, nesvarbu, ar tai vidutinė, ar momentinė vertė. Tai taip pat yra viena iš priežasčių, kodėl pavarų dėžė yra plačiai naudojama.
- Kuo didesnis pavarų skaičius, tuo didesnis perdavimo skaičių eilės tankis. Atitinkamai, kuo pastarasis dydis didesnis, tuo geresnės traktoriaus traukos savybės ir ekonomiškumas.
