Statinis įtampos stabilizatorius - tai elektroninis prietaisas, skirtas elektros ir elektroninės įrangos įtampos reguliavimui ir stabilizavimui. Jo pagrindinė funkcija - užtikrinti pastovią ir patikimą įtampos išvestį, taip apsaugant jautrius įrenginius nuo įtampos svyravimų, viršįtampių ir nukritimų.
Statinio įtampos stabilizatoriaus veikimo principas
Veikimo principas grindžiamas keliais nuosekliais etapais:
1. Įtampos jutimas
Stabilizatoriaus elektroninė grandinė nuolat stebi įtampos lygį, gaunamą iš maitinimo šaltinio. Ši jutimo grandinė aptinka bet kokius įvesties įtampos pokyčius.
2. Palyginimas ir kontrolė
Juntama įtampa lyginama su etalonine įtampa, esančia stabilizatoriaus valdymo grandinėje. Jei įėjimo įtampa nukrypsta nuo nustatytos atskaitos vertės, valdymo grandinė inicijuoja taisomuosius veiksmus.
3.Įtampos reguliavimas
Valdymo grandinė aktyvuoja galios elektroninius prietaisus, tokius kaip tiristoriai (SCR) arba izoliuotosios vartų dvipolių tranzistoriai (IGBT). Šie komponentai, galėdami greitai įsijungti ir išsijungti, kontroliuoja elektros srautą ir reguliuoja išėjimo įtampos lygį.
4.Įtampos korekcija
Priklausomai nuo to, ar įvesties įtampa yra per aukšta, ar per žema, galios elektroniniai prietaisai atitinkamai koreguoja išėjimo įtampos lygį. Esant per aukštai įtampai, stabilizatorius ją sumažina, o esant per žemai - padidina iki norimo lygio.
5.Nuolatinis stebėjimas
Visas procesas vyksta nuolat, užtikrinant realaus laiko korekcijas ir palaikant stabilią išėjimo įtampą.
Įtampos stabilizatorių svarba ir funkcijos
Įtampos stabilizatoriai yra esminiai prietaisai, palaikantys nuoseklų įtampos lygį elektros sistemose. Jie naudoja elektronines grandines ar transformatorius įtampos reguliavimui ir vaidina lemiamą vaidmenį užtikrinant patikimą bei pastovų maitinimo šaltinį. Tai padeda išvengti galimų elektrinių prietaisų pažeidimų ir užtikrina sklandų įvairios įrangos veikimą.
Atsižvelgiant į tai, kad elektros tiekimo tinklai ne visada užtikrina idealų maitinimą, įtampos reguliatoriaus stabilizatorius tampa nepakeičiamu įrenginiu. Jo pagrindinė funkcija - stebėti įvesties įtampos pokyčius realiuoju laiku ir spręsti nestabilios įtampos sukeltas problemas.
Tokios problemos gali kilti dėl įvairių priežasčių:
- Staigus įtampos kritimas dėl didelio apkrovimo padidėjimo elektros tinkle.
- Nuolatinė žema įtampa atokiose vietovėse dėl senstančių perdavimo linijų ir ilgų atstumų.
- Staigus įtampos kritimas paleidus didelę pramoninę įrangą.
Šie svyravimai kelia didelių iššūkių prietaisams, kurių veikimas priklauso nuo stabilios elektros energijos. Įtampos reguliatoriai, dėl savo greito reagavimo, gali aptikti šiuos neįprastus svyravimus ir įjungti kompensavimo mechanizmus.
Įtampos nestabilumo padariniai
Įtampos nestabilumas yra pavojingas elektroninių komponentų „chroniškas žudikas“:
- Nuolatinė žema įtampa verčia vidinius įrenginio komponentus didinti darbinę srovę, kad būtų išlaikyta išėjimo galia. Tai spartina izoliacijos senėjimą ir sutrumpina variklio tarnavimo laiką.
- Dažni arba intensyvūs įtampos šuoliai ir aukšta įtampa turi didesnę tiesioginę naikinamąją galią. Jie gali akimirksniu pažeisti trapius puslaidininkinius komponentus, perdegti maitinimo modulius arba sutrikdyti tikslias valdymo grandines, sukeldami nepataisomą aparatinės įrangos žalą ar duomenų praradimą.
Įtampos reguliavimo sekcija, integruota stabilizatoriuje, veikia kaip pagrindinis barjeras, efektyviai filtruojantis kasdienius per didelius arba per mažus įtampos nuokrypius.
Įtampos reguliatoriaus stabilizatoriaus privalumai
Naudojant įtampos reguliatoriaus stabilizatorių, galima pasiekti šiuos privalumus:
- Pagerintas įrangos veikimo efektyvumas ir energijos taupymas: Įrenginiams, veikiantiems optimaliai tik esant stabiliam įtampos lygiui, nestabili įtampa tiesiogiai lemia nukrypimus nuo efektyvumo. Pavyzdžiui, per žema įtampa gali sumažinti variklio sūkius ir sukimo momentą, o oro kondicionieriams - ilgiau pasiekti nustatytą temperatūrą.
- Elektros saugumo užtikrinimas: Aukšta ir nuolatinė įtampa gali kelti pavojų saugai, greitindama izoliacijos senėjimą ir didindama trumpųjų jungimų bei gaisrų riziką. Žema įtampa gali sutrikdyti apsaugos įtaisų veikimą.
Įtampos stabilizatorių tipai ir jų veikimo principai
Įtampos stabilizatoriai skirstomi pagal fazių skaičių (vienfaziai ir trifaziai) bei veikimo principą.
Vienfaziai įtampos stabilizatoriai
Vienfaziai kintamosios srovės įtampos stabilizatoriai veikia remdamiesi autotransformatoriaus principu. Jų veikimas grindžiamas valdymo grandinės ir servo variklio sistema, kuri reguliuoja autotransformatoriaus įvesties tašką. Tai leidžia dinamiškai koreguoti įtampos lygį.
Pagrindiniai komponentai ir veikimo principas:
- Įtampos atrankos grandinė nuolat stebi išėjimo įtampos lygį.
- Valdymo grandinė, gavusi informaciją apie įtampos nukrypimus, duoda komandas servo varikliui.
- Servo variklis per lėtėjimo įtaisą juda autotransformatoriaus slankiojančia svirtimi.
- Kai išėjimo įtampa pasiekia norimą lygį, variklis sustoja. Jei įtampa nukrypsta, procesas kartojamas atvirkštine kryptimi (didinti arba mažinti įtampą).
Tokio tipo reguliatorių talpa priklauso nuo autotransformatoriaus, tačiau dėl gamybos proceso apribojimų jis dažnai pritaikomas mažoms galioms. Norint padidinti galią, gali prireikti papildomo kompensacinio transformatoriaus.
Linijiniai įtampos stabilizatoriai
Vienas iš primityviausių metodų - įtampos stabilizavimo mikroschemų naudojimas. Tai linijiniai įtampos stabilizatoriai, kuriuose perteklinė energija išspinduliuojama šilumos pavidalu. Prieš ir po mikroschemos paprastai montuojami kondensatoriai, skirti mažinti įtampos pulsacijas.
Populiariausios mikroschemų serijos:
- 78xx serija (pvz., 7805 - 5V, 7812 - 12V, 7815 - 15V).
- Rusiški analogai, pvz., КР142ЕН5 (sutrumpintai КРЕН5).
Standartiniai TO220 korpuso stabilizatoriai gali tiekti iki 1-2A srovės ir dažnai turi integruotas apsaugas nuo trumpo jungimo, perkaitimo ir neteisingo pajungimo. Svarbu atsižvelgti į maksimalią korpuso temperatūrą (70-80°C) ir galios išsklaidymą (pvz., su radiatoriumi apie 5-10W).
Pagrindiniai parametrai:
- Maksimali įėjimo įtampa (apie 35V).
- Minimalus įtampos skirtumas veikimui (pvz., 2.5V standartiniam 7805).
Kai reikia kitokios išėjimo įtampos nei numatyta mikroschemoje, galima ją pakeisti, naudojant kintamą rezistorių arba jungiant centrinę koją su žeme per diodą ar stabilitroną.
Trifaziai įtampos stabilizatoriai

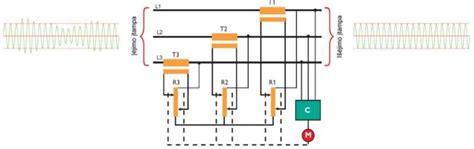

Trifazis įtampos stabilizatorius iš esmės yra trijų vienfazių stabilizavimo blokų sujungimas „Y“ jungtimi. Valdymo grandinė ir variklio pavaros sistema valdo įtampos reguliatoriaus transformatorius, užtikrinant išėjimo įtampos stabilizavimą.
Tipai pagal trifazių reguliatorių veikimo mechanizmą:
- Subalansuotas: Turi tris transformatorius, vieną servo pavarą ir vieną valdymo grandinę. Reguliavimas vyksta visose trijose fazėse vienu metu.
- Nesubalansuotas: Kiekvienoje fazėje yra atskiras autotransformatorius, servo variklis ir valdymo grandinė. Stabilizacija vyksta nepriklausomai kiekvienoje fazėje.
Keitiklių (su dviguba konversija) stabilizatoriai
Šio tipo stabilizatoriuose įtampos reguliavimas atliekamas dvigubos konversijos metodu. Pirmiausia kintama srovė ištaisoma ir filtruojama, po to per keitiklį vėl paverčiama kintama srove, tiekiama į apkrovą.
Tokie stabilizatoriai pasižymi tikslesniu ir sklandesniu išėjimo įtampos reguliavimu. Jie gali turėti pažangius mikroprocesorių valdiklius, optimizuojančius įtampos reguliavimą realiuoju laiku.
Oro kondicionavimo sistemų montavimas
220V tinklo įtampos stabilizatoriai
220V tinklo įtampos stabilizatorius yra įtaisas, išlyginantis tinklo įtampą iki pastovios vertės (paprastai 220V arba 240V), nepriklausomai nuo viršįtampių ir svyravimų elektros tinkle. Tai apsaugo elektrinius prietaisus nuo neįprastų darbo sąlygų.
Pagrindinės dalys ir funkcijos:
- Valdymo sistema: Stebi įėjimo įtampos lygį ir duoda komandas galios blokui.
- Galios dalis: Gali būti servomotorinė, relinė arba elektroninė (triacinė). Dažnai naudojamas autotransformatorius, kurio įvesties įtampa koreguojama.
- Apsauginis mazgas: Suteikia papildomas apsaugas.
- „Apėjimo“ (Bypass) funkcija: Kai kurie modeliai, esant normaliam įtampos lygiui, tiesiog praleidžia įvesties įtampą į išėjimą, taupydami energiją ir sumažindami apkrovą.
Reguliavimo metodų palyginimas:
- Keitikliai (su dviguba konversija): Užtikrina sklandžiausią ir tiksliausią reguliavimą.
- Servo pavaros: Antroje vietoje pagal tikslumą.
- Reliniai ir elektroniniai (triaciniai): Reguliavimas yra laipsniškas, tikslumas priklauso nuo etapų skaičio.
Reliniai stabilizatoriai
Reguliavimas vyksta perjungiant relę. Valdymą atlieka elektroninė mikroschema, lyginanti atskaitos ir linijos įtampą.
Servo stabilizatoriai
Pagrindiniai elementai - autotransformatorius ir servo variklis. Kai įtampa nukrypsta nuo normos, valdiklis siunčia signalą servovarikliui, kuris perjungia autotransformatoriaus apvijas. Servo pavaroje vienas pirminės apvijos galas prijungtas prie fiksuotos autotransformatoriaus šakos, o kitas - prie judančio kontakto (šepetėlio), kurį juda servovariklis.
Vienfazių ir trifazių servo stabilizatorių skirtumai:
- Vienfaziai: Paprastai naudoja vieną servo pavarą ir valdymo grandinę.
- Trifaziai: Skirstomi į subalansuotus (viena pavara ir valdymo grandinė trims fazėms) ir nesubalansuotus (po tris pavaras ir valdymo grandines kiekvienai fazei).
Pasirinkimo kriterijai renkantis įtampos stabilizatorių
Renkantis tinkamą įtampos stabilizatorių, svarbu atsižvelgti į kelis pagrindinius kriterijus:
- Galia: Stabilizatorius turi būti pakankamai galingas, kad galėtų tiekti stabilų maitinimą visai prijungtai įrangai. Rekomenduojama rinktis 20-30% didesnės galios nei bendra prijungiamų prietaisų galia.
- Veikimo diapazonas: Nurodo, kokiu įtampos svyravimų diapazonu stabilizatorius gali koreguoti įtampą. Svarbu, kad jis atitiktų elektros tinklo svyravimų ypatumus konkrečioje vietovėje.
- Apsauga nuo perkrovų: Stabilizatorius turi gebėti aptikti ir apsaugoti įrangą nuo perkrovų ar trumpųjų jungčių. Kai kurie modeliai turi automatinio išsijungimo funkciją.
- Reagavimo greitis: Tai, kaip greitai stabilizatorius reaguoja į įtampos pokyčius. Geros kokybės stabilizatoriai gali reaguoti per kelias milisekundes (pvz., Ortea GEMINI - per 20 ms).
- Efektyvumas: Kuo efektyvesnis stabilizatorius, tuo mažiau energijos jis naudoja. Geros kokybės modeliai pasiekia 98-99% efektyvumą. Naujausi modeliai su mikroprocesorių valdikliais gali sumažinti energijos sąnaudas iki 10-15%.
- Gamintojo reputacija ir patikimumas: Renkantis patikimus gamintojus, užtikrinamas ne tik kokybiškas produktas, bet ir galimybė gauti techninę pagalbą bei atsargines dalis.
- Dydis ir montavimo galimybės: Atkreipkite dėmesį į stabilizatoriaus dydį ir tai, ar jis gali būti montuojamas ant sienos, ar tik statomas ant grindų.
- Kaina ir garantija: Nors pigesni modeliai gali atrodyti patrauklūs, brangesni dažnai turi daugiau funkcijų ir yra patikimesni. Ilgesnė garantija suteikia papildomą saugumo jausmą.
Įtampos stabilizatoriai yra būtini elektronikos ir elektros įrangos apsaugai, užkertant kelią žalingiems įtampos svyravimams. Tinkamas pasirinkimas užtikrina prietaisų saugumą ir ilgalaikį veikimą.
