Termo saugiklis yra esminė apsaugos priemonė daugelyje elektroninių ir elektros prietaisų, skirta apsaugoti juos nuo perkaitimo. Skirtingai nuo įprastų elektros saugiklių, kurie reaguoja į srovės viršijimą, termo saugiklis reaguoja į pavojingai aukštą temperatūrą. Kai prietaiso viduje temperatūra pasiekia kritinę ribą, termo saugiklis išsilydo ir nutraukia elektros grandinę, taip apsaugodamas prietaisą ir vartotoją nuo galimos žalos ar net gaisro.
Kas yra Termo Saugiklis ir Kaip Jis Veikia?

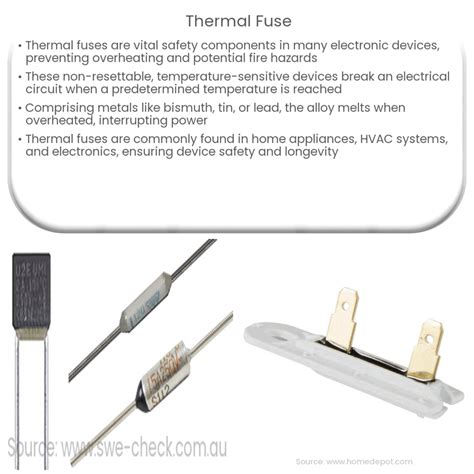

Termo saugiklis (dar vadinamas šiluminiu saugikliu arba temperatūros saugikliu) yra vienkartinis, negrįžtamo veikimo komponentas. Jo pagrindinė dalis yra lydusis elementas, pagamintas iš specialaus metalų lydinio, kuris turi tikslią ir santykinai žemą lydymosi temperatūrą. Šis elementas yra įmontuotas hermetiškame korpuse, dažnai kartu su spyruokle, kuri užtikrina greitą kontakto atskyrimą išsilydžius lydžiajam elementui.
Veikimo Principas
Normaliomis sąlygomis, kai prietaisas veikia tinkamoje temperatūroje, elektros srovė laisvai teka per termo saugiklį. Tačiau, jei dėl kokių nors priežasčių (pvz., ventiliacijos užsikimšimo, variklio gedimo, per didelės apkrovos) prietaiso temperatūra pakyla virš saugiklio nustatytos ribos, lydusis elementas pasiekia savo lydymosi temperatūrą, išsilydo ir nutraukia grandinę. Kai saugiklis išsilydo, jis atlieka savo apsauginę funkciją ir nebegali būti pakartotinai naudojamas - jį reikia pakeisti nauju.
How a thermal fuse works
Kodėl Termo Saugiklis Išsilydo? Pagrindinės Priežastys
Termo saugiklio išsilydymas yra gedimo, o ne normalaus veikimo požymis. Tai rodo, kad prietaiso viduje susidarė kritinė temperatūra. Dažniausios priežastys, dėl kurių termo saugiklis išsilydo, yra šios:
Perkaitimas Dėl Išorinių Veiksnių
Viena dažniausių priežasčių yra nepakankama ventiliacija arba užsikimšę oro kanalai. Dulkių ar šiukšlių sankaupos ant ventiliacinių angų neleidžia karščiui išeiti iš prietaiso, dėl ko vidinė temperatūra smarkiai pakyla. Tai ypač aktualu prietaisuose, turinčiuose variklius ar kaitinimo elementus (pvz., plaukų džiovintuvai, mikrobangų krosnelės, kavos aparatai).
Variklio Gedimas
Elektros varikliai yra linkę perkaisti, jei jie veikia ilgą laiką, yra perkrauti, arba jei jų guoliai susidėvėję, sukelia didesnę trintį. Gedęs variklis generuoja daugiau šilumos, kurią termo saugiklis aptinka ir nutraukia grandinę.
Kaitinimo Elemento Problemos
Prietaisuose, kuriuose naudojami kaitinimo elementai (pvz., orkaitėse, lygintuvuose, virduliuose), jų gedimai arba per didelė galia gali sukelti perkaitimą. Termo saugiklis čia veikia kaip paskutinė apsaugos linija.
Sistemos Perkrovimas
Nors termo saugikliai pirmiausia reaguoja į temperatūrą, tam tikrais atvejais didelė srovė, tekanti per prietaisą, gali sukelti komponentų perkaitimą, dėl ko išsilydo ir termo saugiklis. Tai gali nutikti, jei prietaisas veikia su didesne apkrova, nei nurodyta gamintojo.
Gamybinis Defektas arba Natūralus Nusidėvėjimas
Retesniais atvejais pats termo saugiklis gali turėti gamybinį defektą arba tiesiog nusidėvėti laikui bėgant. Tai gali sukelti jo išsilydymą net ir esant normaliai temperatūrai, tačiau tai yra mažiau tikėtina.
Išsilydžiusio Termo Saugiklio Požymiai
Dažniausiai pagrindinis požymis, kad termo saugiklis išsilydė, yra tas, kad prietaisas visiškai nustoja veikti. Jis tiesiog neįsijungia, net jei yra prijungtas prie elektros tinklo. Paprastai nebūna dūmų, kvapų ar kitų akivaizdžių išorinių gedimo požymių, nes termo saugiklis atlieka savo funkciją, nutraukdamas elektros tiekimą dar iki to, kol įvyksta didesnė žala. Prieš gedimą galėjo būti juntamas neįprastas prietaiso įkaitimas.
Diagnostika ir Pakeitimas
Saugumo Priemonės
Prieš pradedant bet kokius remonto darbus, būtina atjungti prietaisą nuo elektros tinklo. Dirbti su elektros prietaisais visada reikia atsargiai, siekiant išvengti elektros smūgio pavojaus.
Diagnozavimas
Norint patikrinti termo saugiklį, reikės multimetro (ohmmetro režimu).
- Atjunkite prietaisą nuo maitinimo šaltinio.
- Išardykite prietaisą tiek, kad galėtumėte pasiekti termo saugiklį. Jis dažnai būna šalia šilumą generuojančių komponentų (variklio, transformatoriaus, kaitinimo elemento).
- Atjunkite termo saugiklį nuo grandinės arba atsargiai patikrinkite jo varžą multimetru.
- Jei multimetras rodo atvirą grandinę (begalinę varžą arba "OL" (overload)), tai reiškia, kad saugiklis yra išsilydęs ir jį reikia pakeisti. Jei rodo artimą nuliui varžą, saugiklis yra geras.
Prieš keičiant saugiklį, svarbu nustatyti ir pašalinti pagrindinę perkaitimo priežastį. Priešingu atveju naujas saugiklis taip pat greitai išsilydys. Patikrinkite ventiliacijos angas, variklio būklę, laidų jungtis ir kitus komponentus, kurie galėjo sukelti perkaitimą.
Pakeitimas
Keičiant termo saugiklį, reikia atkreipti dėmesį į šiuos parametrus:
- Temperatūros reitingas: Naujas saugiklis turi atitikti originalaus saugiklio temperatūros reitingą. Naudojant netinkamą reitingą, prietaisas gali perkaisti, kol saugiklis sureaguos, arba, priešingai, saugiklis gali išsilydyti per anksti.
- Srovės reitingas: Saugiklio srovės reitingas taip pat turi atitikti originalų.
- Fizinis dydis ir tipas: Įsitikinkite, kad naujas saugiklis fiziškai tinka ir yra to paties tipo (pvz., ašinis, radialinis).
Termo saugikliai paprastai lituojami arba jungiami per gnybtus. Litavimo metu reikia būti atsargiems ir neperkaitinti paties saugiklio, kad jis neišsilydytų montavimo metu. Geriausia naudoti karščiui atsparias jungtis arba greitai atlikti litavimą.
Prevencija
Norint išvengti termo saugiklio išsilydymo ir prailginti prietaisų tarnavimo laiką, rekomenduojama:
- Reguliariai valyti prietaisų ventiliacijos angas ir vidų nuo dulkių.
- Nenaudoti prietaisų su didesne apkrova, nei nurodyta gamintojo.
- Užtikrinti pakankamą oro cirkuliaciją aplink prietaisus.
- Pastebėjus neįprastą prietaiso veikimą, garsus ar perkaitimą, nedelsiant jį išjungti ir patikrinti.
