Holo Daviklio Klaidos BMW: Priežastys ir Sprendimai

Nors tradiciniai stabdžių sistemos elementai nepasikeitė, papildomos elektroninės kontrolės sistemos padarė jas saugesnėmis ir išmanesnėmis. ABS technologija (sistema, neleidžianti užsiblokuoti ratams stabdymo metu), stabdymo asistentas bei elektroninė trajektorijos sistema (ESP) tapo standartine automobilių stabdžių sistemų dalimi. Tačiau be nedidelių, bet nepaprastai svarbių įrenginių, tokių kaip ABS davikliai arba rato apsukų greičio davikliai, šios sistemos negalėtų funkcionuoti. Daviklio gedimas gali neigiamai paveikti šių sistemų funkcionavimą, todėl svarbu žinoti, kokias užduotis atlieka daviklis, dėl ko ir kokiu būdu jis gali būti pažeidžiamas, taip pat, kaip pažeidimai turi būti nustatomi ir davikliai keičiami.

Šiuolaikiniuose BMW automobiliuose Holo daviklis atlieka kritinę rolę įvairių sistemų veikime. Jis yra esminis komponentas, užtikrinantis tikslų ir patikimą informacijos perdavimą valdymo blokui. Šiame straipsnyje išsamiai aptarsime Holo daviklio paskirtį, veikimo principą, galimas gedimo priežastis, simptomus ir keitimo procedūrą.

Holo Daviklio Veikimo Principas

Holo daviklis (angl. Hall effect sensor) yra elektroninis įrenginys, kuris reaguoja į magnetinio lauko pokyčius. Jis veikia remiantis Holo efektu, kuris apibūdina įtampos susidarymą puslaidininkinėje plokštelėje, per kurią teka elektros srovė, kai ši plokštelė yra veikiama magnetinio lauko. Ši įtampa yra proporcinga magnetinio lauko stiprumui.

Pagrindiniai Holo daviklio komponentai yra puslaidininkinė plokštelė, per kurią teka elektros srovė, ir magnetas arba magnetinė grandinė, kuri sukuria magnetinį lauką. Kai magnetinis laukas veikia puslaidininkinę plokštelę, elektronai, judantys per plokštelę, yra nukreipiami magnetinio lauko jėgos. Tai sukelia įtampos skirtumą statmenai srovės ir magnetinio lauko kryptims. Šis įtampos skirtumas vadinamas Holo įtampa.

Holo įtampa yra proporcinga magnetinio lauko stiprumui ir srovės stiprumui. Daviklio elektroninė grandinė stiprina ir apdoroja Holo įtampą, kad gautų patikimą išėjimo signalą. Šis signalas gali būti analoginis (įtampa arba srovė) arba skaitmeninis (įjungta/išjungta). Skaitmeninis signalas dažnai naudojamas nustatant padėtį arba greitį, o analoginis signalas gali būti naudojamas nustatant magnetinio lauko stiprumą.

Pavyzdžiui, alkūninio veleno padėties daviklyje (CKP), ant alkūninio veleno yra sumontuotas dantytas diskas (impulsų diskas). Holo daviklis yra sumontuotas taip, kad dantys praleidžia arba užstoja magnetinį lauką, kai alkūninis velenas sukasi. Kiekvienas dantis sukelia magnetinio lauko pokytį, kurį užfiksuoja Holo daviklis. Šie pokyčiai yra paverčiami elektriniais impulsais, kurie siunčiami į ECU (variklio valdymo bloką). ECU naudoja šiuos impulsus, kad nustatytų alkūninio veleno padėtį ir greitį.

Holo Daviklių Tipai ir Jų Funkcijos BMW Automobiliuose

BMW automobiliuose Holo davikliai naudojami įvairiose vietose. Naudojant Holo daviklius, BMW užtikrina tikslų ir patikimą informacijos perdavimą, kuris yra būtinas efektyviam ir sklandžiam automobilio veikimui. Palyginus su tradiciniais davikliais, Holo davikliai pasižymi didesniu atsparumu aplinkos poveikiui, ilgesniu tarnavimo laiku ir didesniu tikslumu.

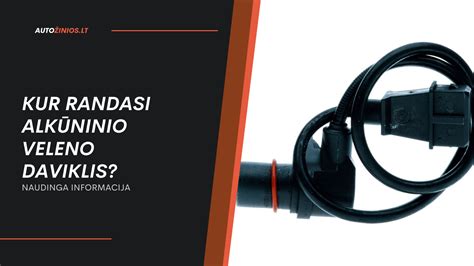

Alkūninio veleno padėties daviklis (CKP)

Šis daviklis nustato alkūninio veleno padėtį ir greitį. Ši informacija yra būtina variklio valdymo blokui (ECU), kad būtų galima tiksliai valdyti degimo ir įpurškimo procesus. Alkūninis velenas dažnai vadinamas vidaus degimo variklio stuburu, nes jis tiesinį stūmoklių judesį verčia į sukimąsi ir per transmisiją perduoda rotaciją į ratus.

Tikslus alkūninio veleno greičio ir padėties sekimas yra būtinas tinkamam keturtakčio vidaus degimo variklio veikimui. Pagal šiuos duomenis (o taip pat pagal kitus duomenis, surinktus iš kitų daviklių, pvz., paskirstymo veleno padėties daviklio) variklio valdantysis kompiuteris gali nustatyti tinkamą degalų įpurškimo momentą ir uždegimo kampo lenkimą.

Alkūninio veleno padėties daviklis montuojamas prie variklio smagračio arba prie alkūninio veleno skriemulio. Prie šių komponentų turi būti sumontuotas atitinkamas matavimo diskas (dar vadinamas signaliniu disku). Yra naudojami trijų rūšių diskai, ir prie kiekvieno turi būti naudojama atitinkama alkūninio veleno padėties daviklio rūšis:

• Diskas su išpjautais plyšeliais
• Krumplinis diskas, kuriame kiekvienas krumplys reiškia atitinkamą alkūninio veleno padėtį
• Diskas su sumontuotais magnetais

Be to, alkūninio veleno daviklio parodymai suteikia galimybę tiksliai valdyti EGR sistemos darbą, kuris užtikrina toksiškų azoto oksidų emisijos mažinimą.

Šiuo metu lengvųjų automobilių gamintojai naudoja trijų rūšių daviklius, skirtus alkūninio veleno padėčiai:

• Indukcinius (naudojančius magnetinį lauką ir ritės sukuriamą įtampą)
• Holo daviklius (išnaudojančius įtampos matavimą elektroduose)
• Išmaniuosius (siunčiančius labiau praplėstus signalus, turinčius skirtingą dažnį, todėl jų siunčiama informacija yra kur kas tikslesnė)

Skirstomojo veleno padėties daviklis (CMP)

Šis daviklis nustato skirstomojo veleno padėtį. Jis naudojamas kartu su CKP davikliu, kad ECU galėtų tiksliai sinchronizuoti degimo ir įpurškimo procesus su cilindrų padėtimi.

ABS rato greičio davikliai

ABS daviklis seka rato sukimosi greitį ir optimizuoja sistemos, atsakingos už stabdymo ir sukibimo kontrolę, darbą. Dažniausiai jis yra montuojamas prie rato ir susideda iš dviejų komponentų: rato dantyto žiedo ir impulsinio žiedo, pritvirtinto prie ašies ir besisukančio kartu su ratu, bei magnetinio daviklio arba daviklio, naudojančio Holo efektą, kurie siunčia duomenis į ABS kontrolės modulį.

Duomenys apie rato sukimosi greitį yra naudojami ABS stiprintuvo aktyvavimui ir slėgio, reikalingo transporto priemonės sustabdymui be ratų blokavimo. Informacija apie rato sukimosi greitį iš ABS valdymo bloko taip pat yra perduodama kitoms sistemoms (variklio, pavarų dėžės, navigacijos bei pakabos kontrolės). ABS daviklis yra esminė ABS sistemos dalis, kuri nuolat stebi kiekvieno rato sukimosi greitį ir siunčia šią informaciją į ABS valdymo bloką (ECU). ECU naudoja šiuos duomenis, kad nustatytų, ar kuris nors ratas blokuojasi stabdymo metu. Jei ratas pradeda blokuotis, ABS sistema aktyvuojasi, sumažindama stabdžių slėgį tam ratui, kad jis vėl pradėtų suktis. Tai leidžia vairuotojui išlaikyti valdymą ir efektyviau stabdyti.

Kiti panaudojimo atvejai

Holo davikliai gali būti naudojami automatinėse pavarų dėžėse, siekiant nustatyti pavarų padėtį ir velenų greitį. Kai kuriuose modeliuose Holo daviklis gali būti naudojamas, kad būtų tiksliai nustatyta droselio sklendės padėtis, kuri yra svarbi variklio galios valdymui.

Galimos Holo Daviklio Gedimo Priežastys

Holo davikliai yra gana patikimi, tačiau jie gali sugesti dėl įvairių priežasčių. Dažniausiai Holo daviklio gedimą gali sukelti:

• Fizinė žala: Daviklis gali būti pažeistas dėl smūgių, vibracijos, akmenų, kitų kelio nuolaužų, arba ekstremalių temperatūrų. Taip pat pažeidimus gali sukelti netinkamas montavimas arba demontavimas.
• Drėgmė ir korozija: Druska, vanduo ir kiti aplinkos teršalai gali sukelti daviklio koroziją, ypač jungčių ir laidų. Korozija gali sutrikdyti elektrinį signalą ir sukelti gedimą.
• Trumpasis jungimas: Trumpasis jungimas laiduose arba daviklio viduje gali sugadinti daviklį.
• Elektromagnetiniai trukdžiai (EMI): Stiprūs elektromagnetiniai laukai gali trukdyti daviklio veikimui.
• Senėjimas: Kaip ir bet kuris kitas automobilio komponentas, Holo davikliai laikui bėgant natūraliai nusidėvi. Dėl nuolatinės vibracijos ir temperatūros svyravimų daviklio tarnavimo laikas gali sutrumpėti, o komponentai gali prarasti savo funkcionalumą.
• Nepakankama įtampa: Jei daviklis gauna nepakankamą įtampą, jis gali veikti netinkamai arba visai neveikti.
• Nešvarumai ir metalo drožlės: Ant daviklio paviršiaus susikaupę nešvarumai, metalinės dalelės ar alyvos ir purvo kaupimasis gali užteršti daviklį ir trukdyti jo tinkamam veikimui. Tai ypač aktualu davikliams, esantiems arti stabdžių rotorių (ABS davikliams) arba variklio judančių dalių (CKP/CMP davikliams).
• Per dideli ratų guolių laisvumai: Gali sukelti neteisingą daviklio ir impulso žiedo atstumą.

Holo Daviklio Gedimo Požymiai ir Simptomai

Holo daviklio gedimo simptomai gali skirtis priklausomai nuo to, kuriame sistemoje daviklis yra naudojamas. Sugedus Holo davikliui, gali kilti įvairių problemų, kurios kelia pavojų ne tik vairuotojui, bet ir kitiems eismo dalyviams. Todėl svarbu laiku pastebėti gedimo požymius ir imtis veiksmų. Laiku pastebėjus ABS daviklio gedimo požymius, galima išvengti rimtesnių problemų ir užtikrinti saugumą kelyje.

Bendri variklio valdymo sistemos gedimo požymiai (CKP/CMP)

Dėl sugedusio Holo daviklio variklis gali dirbti netolygiai arba trūkčioti dėl netikslios informacijos, kurią Holo daviklis siunčia į variklio valdymo bloką. Štai dažniausiai pasitaikantys požymiai:

• Variklio užvedimo problemos: Sunkumas užvesti variklį arba visiškas jo neužsivedimas, ypač kai variklis yra karštas.
• Variklio užgesimas: Variklis gali staiga užgesti važiuojant, tiek laisva eiga prie šviesoforo, tiek judant sraute ar darant staigesnį manevrą.
• Variklio netolygus darbas: Variklio purtymasis, netolygus darbas važiuojant arba laisva eiga (tuščiąja eiga), dėl netinkamai parenkamo degalų įpurškimo.
• Variklio galios praradimas: Dėl neteisingos informacijos apie veleno padėtį variklio valdymo blokas gali neefektyviai valdyti degalų įpurškimą ir uždegimą, dėl ko sumažėja variklio galia.
• Padidėjęs degalų suvartojimas: Neteisingas oro ir degalų mišinio reguliavimas gali lemti tai, kad variklis sunaudoja daugiau degalų nei įprasta.
• „Check Engine“ lemputės įsijungimas: Sugedęs Holo daviklis beveik visada įjungia „Check Engine“ lemputę prietaisų skydelyje. Automobilio kompiuteris fiksuoja klaidas, susijusias su Holo davikliu arba veleno padėties sistema.
• Degimo problemos: Neteisingas degimo laiko nustatymas, dėl ko atsiranda uždegimo trūkčiojimai (angl. misfire).
• Katalizatoriaus gedimas: Netinkamas degimas dėl sugedusio daviklio gali sugadinti katalizatorių.

ABS sistemos gedimo požymiai

Pažeistas ABS daviklis turi įtakos daugeliui stabdžių sistemos funkcijų. Daviklio gedimą gali signalizuoti šie požymiai:

• ABS kontrolinė lemputė: Dažniausiai tai yra pirmasis ABS sistemos gedimo požymis, kuris gali būti sukeltas daviklio arba valdymo bloko gedimo.
• ESP kontrolinė lemputė: Kadangi ABS daviklis siunčia signalus ir trajektorijos kontrolės sistemai, jo gedimo atveju taip pat gali užsidegti ši kontrolinė lemputė. Analogiškai gali užsidegti ir ASC (automobilio stabilumo kontrolės) arba DSC (dinaminės stabilumo kontrolės) įspėjamosios lemputės.
• Sumažėjusi stabdymo jėga: Transporto priemonės stabdymo kelias gali pailgėti arba staigaus stabdymo metu transporto priemonė gali prarasti trajektoriją ir kontrolę.
• Prastesnis stabilumas ant šlapios arba apledėjusios kelio dangos: Važiuojant šlapia arba apledėjusia kelio danga, vairuotojas gali pajusti sumažėjusį sukibimą arba ratų praslydimą.
• Neįprastas stabdžių pedalo vibravimas arba pulsavimas: Gali jaustis stabdant.
• Netolygus stabdymas: Vienas ar keli ratai blokuojasi stabdymo metu, o kiti ne.
• ABS sistemos neaktyvavimas: Avarinio stabdymo metu.

Kiti simptomai

• Pavarų dėžės problemos: Jei pavarų dėžės daviklis yra sugedęs, automatinė pavarų dėžė gali persijungti netolygiai arba netinkamai.

Holo Daviklio Diagnostika ir Patikrinimas

Holo daviklio diagnostika apima kelis etapus. Bet kurio daviklio gedimo priežasties nustatymui būtina imtis šių žingsnių:

• Vizualinis patikrinimas: Patikrinkite daviklį ir jo laidus dėl fizinės žalos, korozijos arba atjungtų jungčių. Įsitikinkite, kad laidai yra sveiki ir nepažeisti. Patikrinkite daviklį ir impulsinį žiedą pažeidimų atžvilgiu. Jei jie yra užteršti, nuvalykite jungčių paviršius vielos šepečiu.
• Klaidų kodų nuskaitymas: Prijunkite diagnostinį prietaisą, užrašykite klaidų kodus ir patikrinkite daviklio realių duomenų parametrus. Tai padės nustatyti, kuris daviklis yra sugedęs.
• Maitinimo įtampos patikrinimas: Multimetru ir osciloskopu patikrinkite maitinimo įtampą prie daviklio jungties, tokiu būdu diagnozuosite sujungimą tarp valdymo bloko ir daviklio.
• Daviklio signalo patikrinimas: Naudokite osciloskopą arba multimetrą, kad patikrintumėte daviklio signalą. Tai padės nustatyti, ar daviklis generuoja tinkamą signalą. Pavyzdžiui, įsukite ratą ir stebėkite signalo formą. Jei signalas yra nereguliarus arba jo nėra, daviklis gali būti sugedęs.
• Atsparumo matavimas multimetru: Atskirkite daviklį nuo sistemos ir naudokite multimetrą, nustatytą į omų matavimo režimą, kad išmatuotumėte daviklio atsparumą. Palyginkite gautą vertę su gamintojo specifikacijomis. Jei atsparumas yra per didelis arba per mažas, daviklis gali būti sugedęs.
• Laidų patikrinimas: Patikrinkite laidus, jungiančius daviklį su ECU, dėl trumpojo jungimo, atviros grandinės arba padidėjusios varžos. Įsitikinkite, kad jie yra tinkamai išvedžioti ir užfiksuoti.

Jei diagnostika parodė Holo daviklio pažeidimus, geriausia jį pakeisti nauju. Daviklio galvutės užsiteršimo atveju pakanka jį nuvalyti. Jei yra nutraukti laidai arba apnašos ant elementų, galima pabandyti suremontuoti daviklį, naudojant elektros jungčių valymo priemones. Tačiau iš tikrųjų yra tik vienas patikimas remonto būdas - pakeitimas nauju.

Dažniausi ABS Daviklių Klaidų Kodai

Tipiniai klaidų kodai ir jų priežastys gali skirtis, tačiau dažniausiai pasitaikantys yra susiję su grandinės gedimais konkrečioje rato padėtyje:

Holo Daviklio Keitimas (Žingsnis po Žingsnio Instrukcija)

Ši instrukcija skirta tiems, kurie turi pagrindinių automobilių remonto įgūdžių. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į profesionalų mechaniką. Prieš pradedant darbus, įsitikinkite, kad automobilis yra saugiai pastatytas ant lygaus paviršiaus ir užfiksuotas rankiniu stabdžiu. Atjunkite neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpojo jungimo.

Reikalingi įrankiai ir medžiagos

• Naujas Holo daviklis (įsitikinkite, kad jis tinka jūsų BMW modeliui)
• Raktų rinkinys (įskaitant atvirus ir galvutinius raktus)
• Atsuktuvų rinkinys (plokščias ir kryžminis)
• Dinamometrinis raktas (rekomenduojama)
• Replės
• Valymo priemonė (pvz., stabdžių valiklis)
• Švitrinis popierius arba vielinis šepetys (korozijai pašalinti)
• WD-40 arba panašus tepalas (įsisenėjusioms detalėms atlaisvinti)
• Domkratas ir atramos
• Rato raktas
• Multimetras (pasirinktinai, daviklio patikrinimui)
• Torx raktų rinkinys (gali prireikti, priklausomai nuo daviklio tvirtinimo)

Keitimo žingsniai

1. Automobilio Paruošimas:
   • Atsukite rato veržles, bet jų visiškai neišsukite.
   • Pakelkite automobilį domkratu ir saugiai paremkite atramomis. Niekada nedirbkite po automobiliu, kuris yra paremtas tik domkratu!
   • Nuimkite ratą.
2. Prieiga prie Daviklio:
   • Suraskite daviklį. ABS daviklis paprastai yra prie rato stebulės arba stabdžių rotoriaus. Alkūninio veleno daviklis montuojamas prie smagračio arba alkūninio veleno skriemulio. Skirstomojo veleno daviklis montuojamas prie skirstomojo veleno. Jei sunku rasti, pasikonsultuokite su automobilio remonto vadovu arba kreipkitės į specialistą.
   • Apžiūrėkite daviklį ir jo jungtis. Patikrinkite, ar nėra pažeidimų, korozijos ar nešvarumų.
3. Seno Daviklio Atjungimas:
   • Atsargiai atjunkite daviklio jungtį. Būkite atsargūs, kad nepažeistumėte jungties fiksatoriaus. Jei jungtis užsikimšusi, naudokite specialų elektros kontaktų valiklį.
   • Apipurkškite daviklio tvirtinimo varžtus WD-40 arba kitu prasiskverbiančiu tepalu ir palaukite kelias minutes.
   • Atsukite varžtą arba varžtus, laikančius daviklį. Jei varžtai užsispyrę, nenaudokite per daug jėgos.
4. Seno Daviklio Išėmimas:
   • Atsargiai išimkite senąjį daviklį. Jei jis užstrigęs, pabandykite jį švelniai pajudinti į šonus. Jei daviklis lūžta išimant, gali tekti naudoti specialius įrankius, kad pašalintumėte likučius. Būkite atsargūs, kad nepažeistumėte montavimo vietos.
5. Montavimo Vietos Valymas:
   • Nuvalykite daviklio montavimo vietą nuo nešvarumų ir korozijos. Naudokite švitrinį popierių arba vielinį šepetį, jei reikia. Tai užtikrins gerą naujojo daviklio kontaktą ir tikslų veikimą.
6. Naujo Daviklio Montavimas:
   • Įstatykite naują daviklį į montavimo vietą. Įsitikinkite, kad daviklis yra tinkamai orientuotas ir įstatytas iki galo.
   • Priveržkite varžtą arba varžtus, laikančius daviklį. Naudokite dinamometrinį raktą, kad užtikrintumėte tinkamą priveržimo jėgą (paprastai apie 13 Nm, bet patikrinkite automobilio remonto vadove, nes priveržimo jėga gali skirtis priklausomai nuo daviklio ir modelio).
   • Prijunkite daviklio jungtį. Įsitikinkite, kad jungtis tvirtai užsifiksavo.
7. Pakartotinis Surinkimas:
   • Užmaukite ratą.
   • Nuleiskite automobilį nuo atramų.
   • Priveržkite rato veržles dinamometriniu raktu pagal gamintojo rekomendacijas.
8. Sistemos Patikrinimas:
   • Prijunkite neigiamą akumuliatoriaus gnybtą.
   • Užveskite variklį ir patikrinkite, ar nedega ABS, „Check Engine“ ar kitos įspėjamosios lemputės.
   • Atlikite bandomąjį važiavimą ir patikrinkite, ar sistemos veikia tinkamai (pvz., ABS sistema stabdant avariniu atveju).
   • Jei po keitimo įspėjamoji lemputė vis dar dega, gali tekti atlikti diagnostikos testą su OBD-II įranga, kad ištrintumėte klaidos kodus arba nustatytumėte kitas problemas.

Svarbu: Keičiant alkūninio arba skirstomojo veleno daviklį, gali prireikti atlikti variklio sinchronizavimo procedūrą. Vadovaukitės automobilio gamintojo instrukcijomis.

Patarimai renkantis naują Holo daviklį

Renkantis naują Holo daviklį, atkreipkite dėmesį į šiuos aspektus:

• Gamintojas: Rinkitės patikimų gamintojų daviklius.
• Suderinamumas: Įsitikinkite, kad daviklis yra suderinamas su jūsų automobilio modeliu ir varikliu.
• Kokybė: Pasirinkite aukštos kokybės daviklį, kuris užtikrins patikimą ir ilgalaikį veikimą.
• Kaina: Palyginkite skirtingų gamintojų kainas ir pasirinkite geriausią kainos ir kokybės santykį.

Taip pat atkreipkite dėmesį į tai, ar daviklis turi reikiamus sertifikatus ir atitinka gamintojo specifikacijas.

Prevencinės Priemonės ir Priežiūra

Norint prailginti Holo daviklių tarnavimo laiką ir išvengti gedimų, rekomenduojama laikytis šių prevencinių priemonių:

• Reguliariai valykite daviklius nuo nešvarumų ir korozijos.
• Patikrinkite daviklių jungtis ir laidus dėl pažeidimų ar atjungimų.
• Venkite agresyvaus vairavimo ir staigaus stabdymo, jei tai įmanoma.
• Laiku keiskite stabdžių kaladėles ir diskus.
• Reguliariai tikrinkite stabdžių skysčio lygį ir jo būklę. Stabdžių skystis sugeria drėgmę, todėl laikui bėgant praranda savo savybes. Rekomenduojama keisti stabdžių skystį kas 2 metus arba pagal gamintojo rekomendacijas.

Kada Kreiptis į Profesionalą?

Nors Holo daviklio keitimas gali būti atliekamas savarankiškai, kartais geriau kreiptis į profesionalų mechaniką. Štai keletas situacijų, kai rekomenduojama tai padaryti:

• Jei nesate tikri dėl savo gebėjimų atlikti remonto darbus.
• Jei neturite reikiamų įrankių, ypač diagnostikos įrangos.
• Jei daviklis yra labai užstrigęs ir sunku jį išimti be specialių įrankių.
• Jei po keitimo problemos išlieka arba atsiranda naujų.
• Jei reikia atlikti variklio sinchronizavimą po CKP/CMP daviklio keitimo.

Profesionalūs servisai atlieka operatyvų ir profesionalų daviklių keitimą, kad sistemos tarnautų nepriekaištingai. Patyrę mechanikai puikiai išmano automobilius, atlieka diagnostiką ir remontą profesionaliai bei efektyviai, taupydami jūsų laiką ir pinigus.
