Duster Kondicionieriaus Panelės ir Apšvietimo Keitimas

Šiame straipsnyje bus išsamiai apžvelgiami Duster automobilio oro kondicionavimo sistemos naudojimo ypatumai, priežiūra, galimi gedimai ir jų sprendimo būdai. Taip pat pateikiama informacija apie prietaisų skydelio apšvietimo lemputes ir jų keitimą, atsižvelgiant į įvairius automobilio modelius ir konfigūracijas.

Oro kondicionavimo sistemos valdymas ir funkcijos

Automatinė oro kondicionavimo sistema (A konfigūracija) užtikrina komfortišką aplinką salone ir palaiko gerą matomumą, reguliuodama ventiliatoriaus greitį, oro paskirstymą, oro recirkuliaciją, oro kondicionavimo įjungimą ar išjungimą ir oro temperatūrą.

Oro temperatūros valdymas

• Paspauskite 17 mygtuką, tada pasinaudokite skirtuku multimedijos ekrane, kad sureguliuotumėte oro temperatūrą. Kuo labiau rodyklė pasislinkusi į raudoną pusę, tuo aukštesnė temperatūra.
• Dirbdama automatiniu režimu, sistema naudoja tinkamiausią oro kiekį norimam patogumo lygiui pasiekti.

Ventiliatoriaus greičio nustatymas

• Ventiliatoriaus greitį bet kada galėsite nustatyti paspausdami 16 valdiklį, taip jį padidindami arba sumažindami.
• 2. Ventiliatoriaus greičio indikatorius.

Oro paskirstymas salone

• Norėdami pasirinkti oro paskirstymą, vieną ar daugiau kartų paspauskite 10. Oro pasiskirstymas, pasirinktas 8, yra rodomas multimedijos ekrane.
• Oro srautas daugiausia sklinda per ventiliacijos angas, esančias prie keleivių pėdų (po prietaisų skydeliu ir (arba) po priekinėmis sėdynėmis).

Automatinio režimo programos (A konfigūracija)

Šį režimą sudaro trys programos, kurias galima pasirinkti:

• AUTO: optimizuoja pasirinktą komforto lygį pagal išorės sąlygas. Paspauskite 13 mygtuką.
• SOFT: leidžia sklandžiau ir tyliau pasiekti norimą temperatūros lygį. Paspauskite mygtuką 13, tada dar kartą spauskite žemyn, kad įjungtumėte režimą SOFT.
• FAST: padidina oro srautą salone. Šį režimą rekomenduojama nustatyti, norint optimizuoti galinių sėdynių zonos patogumą.

Aiškaus matymo funkcija

Paspauskite mygtuką 15 ir nušvis įmontuota įspėjamoji lemputė.

• Ši funkcija (priklausomai nuo automobilio) leidžia greitai pašildyti priekinį stiklą, galinį stiklą, priekinius šoninius stiklus ir šoninius galinio vaizdo veidrodėlius.
• Naudojant šią funkciją automatiškai įjungiamas oro kondicionierius ir galinio stiklo šildymas.
• Pastaba: ji automatiškai išjungia oro recirkuliaciją.
• Norėdami išeiti iš šios funkcijos, dar kartą paspauskite mygtuką 15 arba mygtuką 13 (A konfigūracija).
• Tam tikrais atvejais (sustojus oro kondicionavimui, esant įjungtai oro recirkuliacijai, nuliniam ar silpnam ventiliatoriaus greičiui ir pan.) galite pastebėti susikaupusių garų ant automobilio stiklų. Jei yra kondensato, panaudokite „aiškaus matymo“ funkciją, kad jį pašalintumėte, paskui panaudokite automatinį oro kondicionavimo režimą, kad jis vėl nesusiformuotų.

Galinio stiklo apledėjimo ir aprasojimo šalinimas

Paspauskite mygtuką 14 ir nušvis įmontuota įspėjamoji lemputė.

• Ši funkcija leidžia greitai pašalinti aprasojimą nuo užpakalinio lango ir galinio vaizdo veidrodėlių (jei automobilyje ji yra).
• Norėdami atsisakyti šios funkcijos, dar kartą paspauskite mygtuką 14. Nepavykus, aprasojimo šalinimas sustoja automatiškai.

Funkcija „A/C MAX“

Naudojant funkciją „A/C MAX“ galima maksimaliai išnaudoti oro kondicionavimo sistemos potencialą. Ją galima įjungti retkarčiais, kad būtų greitai atvėsintas salonas.

• Funkcija „A/C MAX“ leidžia naudotojui pajusti maksimalią oro kondicionavimo sistemos galią be jokių apribojimų ar kompromisų, susijusių su garsu ar per šaltu oru rankoms ir veidui.
• Ši funkcija susijusi su automatiniais pakeitimais: temperatūros programavimu, kad būtų visiškai šalta; oro paskirstymu keleiviams; didžiausio galingumo oro srautu; oro kondicionavimo įjungimu; oro recirkuliacija.
• Norėdami aktyvuoti šią funkciją, paspauskite mygtuką 11. Mygtuko 11 indikatoriaus lemputė įsižiebia.
• Norėdami išnaudoti visas šios funkcijos galimybes, išjunkite režimą ECO.
• Norėdami išjungti funkciją, vėl paspauskite 11.

Oro recirkuliacija (Rankinis naudojimas)

Paspauskite mygtuką 12 ir nušvis įmontuota įspėjamoji lemputė.

• Retkarčiais galite suaktyvinti recirkuliacijos funkciją, kad izoliuotumėte saloną nuo išorinio oro, pavyzdžiui, važiuodami per užterštą zoną.
• Pastaba: aprasojimo ir apledėjimo šalinimas visuomet yra svarbesnis nei oro recirkuliacija.
• Ilgiau naudojant šią sistemą, dėl oro neatsinaujinimo gali atsirasti blogas kvapas, o stiklai gali aprasoti. Todėl patariama grįžti prie automatinio režimo vėl paspaudžiant mygtuką 12, kai oro recirkuliacija nebereikalinga (A konfigūracija).
• Pastaba: siekiant išvengti langų aprasojimo, sistema gali automatiškai išjungti funkciją. Mygtuke 12 integruotas indikatorius užgęsta.
• Norėdami išjungti šią funkciją, dar kartą paspauskite 12 mygtuką.
• Jei ši oro cirkuliacijos sistema veiks ilgesnį laiką, šoniniai langai ir priekinis stiklas gali aprasoti, o neatnaujinamas oras taps tvankus.

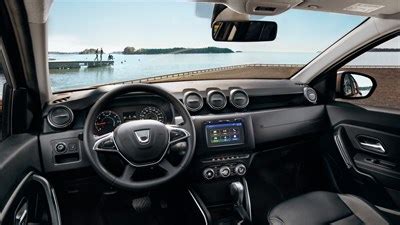

Svarbūs valdikliai panelėje

• 1. Vairuotojo temperatūros nuostačio indikatorius (A konfigūracija).
• 3. Vairo šildymo įjungimo valdiklis.
• 4. Vairuotojo šildomos sėdynės įjungimo valdiklis.
• 5. Oro kondicionieriaus įjungimo valdiklis.
• 6. Keleivio šildomos sėdynės įjungimo valdiklis.
• 7. Šildomo priekinio stiklo aktyvinimo valdiklis.
• 9. Sistemos sustabdymas.

Oro kondicionavimo sistemos priežiūra ir gedimai

Patarimai, kaip naudoti ir sumažinti degalų sąnaudas

• Degalų sąnaudos: įprasta, kad degalų sunaudojimas padidėja (ypač miesto centruose) naudojant oro kondicionavimo funkciją.
• Automobiliuose, kuriuose nėra automatinės kondicionavimo funkcijos, reikia šį režimą sustabdyti rankiniu būdu, kai jis nebereikalingas.
• Patarimai, kaip sumažinti degalų naudojimą ir apsaugoti aplinką: Vairuokite įjungtais ventiliatoriais ir uždarytais langais. Jei automobilis buvo paliktas aukštos temperatūros aplinkoje arba saulės kaitroje, keletą minučių prieš užvesdami pravėdinkite jį, kad neliktų viduje karšto oro.
• Reguliariai naudokite oro kondicionavimo sistemą, netgi esant šaltam orui, paleisdami ją bent kartą per mėnesį maždaug 5 minutėms.

Techninė priežiūra

• Automobilio priežiūros knygelėje rasite tikrinimo periodiškumo nuorodas.
• Įspėjimas: nieko nekiškite į automobilio ventiliacijos grandinę (pvz., pajutę blogą kvapą ir pan.). Gali kilti gedimų arba gaisras.
• Hibridinių modelių specialios funkcijos: Transporto priemonės oro kondicionavimo sistema taip pat naudojama traukos baterijai aušinti. Kad išsaugotumėte savo transporto priemonės traukos baterijos tarnavimo laiką, ilgalaikis oro kondicionavimo efektyvumo sumažėjimas gali sukelti ankstyvą traukos baterijos gedimą.
• Vanduo po automobiliu: Ilgai naudojant oro kondicionavimo sistemą, vandens buvimas po automobiliu yra įprastas dalykas.

Sistemos sutrikimai ir jų sprendimas

• Bet kuriuo atveju pastebėję sistemos sutrikimus pasitarkite su markės gamintojo atstovu.
• Stiklų šildymo, aprasojimo šalinimo ir oro kondicionavimo efektyvumo sumažėjimas: Tai gali nutikti dėl salono filtro kasetės užkimšimo.
• Šaltas oras netiekiamas: Patikrinkite, ar rankenėlės gerai pasuktos, ar neperdegė saugikliai. Jei taip, nutraukite jo veikimą.

Aušinimo skystis

Informacija apie aušinimo skystį:

• Aušalo kiekis, esantis automobilyje: x,xxx kg (1)
• Visuotinio atšilimo potencialas (VAP): xxxxx (2) (Globalinio šiltėjimo potencialas (CO2 ekvivalentas)).
• CO2 ekvivalentas: x,xxx t (3) (Kiekis, išreikštas svoriu ir CO2 ekvivalentu).

Papildoma informacija atsižvelgiant į žymą ir aušalo tipą:

Įspėjimas: neatidarinėkite šaltnešio sistemos.

Prietaisų skydelio ir panelių lempučių keitimas

Prieš atliekant bet kokius darbus variklio skyriuje ar su elektros instaliacija, privaloma išjungti degimą. Visi su elektros instaliacija susiję darbai (arba jos keitimas) turi būti atliekami patvirtinto prekybos atstovo, nes netinkamai sujungus gali būti pažeista elektros įranga (laidai, komponentai, o ypač kintamosios srovės generatorius).

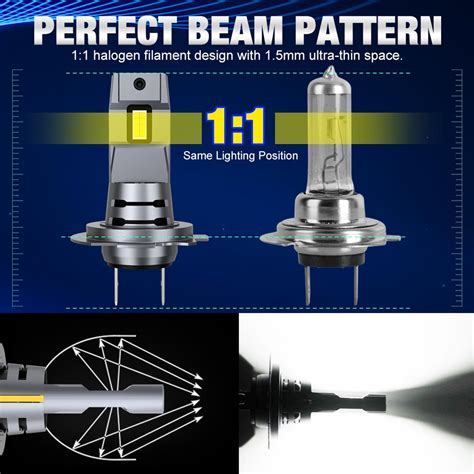

Tolimųjų šviesų žibintai

• Nuimkite dangtelį B.
• Perkelkite lemputės laikiklį 2, kad jį atkabintumėte ir pakeistumėte lemputę.
• Lemputės tipas: H7, 55W.
• Svarbu: Nelieskite lemputės stiklo. Laikykite ją už pagrindo (cokolio). Būtinai naudokite lempas, saugančias nuo UV, kad nesugadintumėte plastikinio žibintų gaubto.
• Įsidėmėkite tikslią lemputės padėtį prieš nuimdami, kad ją vėl grąžintumėte į vietą.
• Įstatę naują lemputę, uždėkite gaubtą.
• Priklausomai nuo galiojančių įstatymų ir dėl savo saugumo, iš markės gamintojo atstovo įsigykite atsarginę dėžutę su lempučių bei saugiklių rinkiniu.
• Įspėjimas: lemputėse yra suslėgtojo oro, todėl keičiant jos gali sprogti. Pavojus susižeisti.

Artimųjų šviesų žibintai

Prieš pakeisdami lemputę, atidžiai įsiminkite jos pradinę padėtį korpuse. Pakeitę lemputę, patikrinkite, ar jos padėtis korpuse tiksliai tokia pati. Užsekite dangtelį.

• Atpalaiduokite jungtį 2, ištraukite visą įrenginį iš jo vietos ir išimkite lemputę.
• Lemputės tipas: H7.

Kiti priekiniai žibintai ir lemputės

• LED priekiniai gabaritiniai žibintai, dienos žibintai 5: Pasitarkite su automobilio gamintojo atstovu.
• LED tolimųjų šviesų žibintai, artimųjų šviesų žibintai 6: Pasitarkite su automobilio gamintojo atstovu.
• LED posūkių žibintai 7: Pasitarkite su automobilio gamintojo atstovu.
• LED priekiniai rūko žibintai 8: Pasitarkite su automobilio gamintojo atstovu.
• Artimųjų šviesų žibintas 3 (LED) (priklausomai nuo automobilio versijos): Pasitarkite su automobilio gamintojo atstovu.
• Dienos šviesų žibintas / gabaritinis žibintas 4 (LED) (priklausomai nuo automobilio versijos): Pasitarkite su automobilio gamintojo atstovu.
• Posūkių rodikliai 5 (LED) (priklausomai nuo automobilio versijos): Pasitarkite su automobilio gamintojo atstovu.

Galinės lemputės

• 4. Stabdymo šviesos: Lemputės tipas: P21W arba kai kuriuose automobiliuose - PR21W.
• 5. Atbulinės eigos šviesos: Lemputės tipas: W16W.
• 6. Posūkių šviesos: Lemputės tipas: PY21W.
• 7. Lemputės tipas: WY5W.
• Atbulinės eigos šviesa 9 (priklausomai nuo automobilio versijos): Pasiekite lemputės laikiklį po galiniu buferiu, tada jį išsukite sukdami automobilio išorės link ir išimkite lemputę. Lemputės tipas: P21W.

Rūko žibintai

Norėdami pasiekti rūko žibintų lemputes, yra keletas būdų, priklausomai nuo automobilio versijos:

1. Pasukite vairą iki galo į kairę; atsukite rato arkos tvirtinimo elementus; pasukite lemputės laikiklį ketvirtį apsisukimo; išimkite lemputę.
2. Atsukite varžtą atsuktuvu; gaukite prieigą prie lemputės laikiklio atkabindami atvartą 4; pasukite lemputės laikiklį ketvirtį apsisukimo; išimkite lemputę.

• Lemputės tipas: H16.
• Įspėjimas: lemputėse yra suslėgtojo oro, todėl keičiant jos gali sprogti. Pavojus susižeisti.
• Uždėjimas: Jei norite pritvirtinti, viską atlikite atvirkščia tvarka stebėdami, kad nebūtų pažeisti kabeliai. Kai grąžinsite lemputę į vietą, įsitikinkite, jog gerai pritvirtinote. Tačiau rekomenduojame kreiptis į patvirtintą gamintojo atstovą, kad pakeistų šias lemputes.

Bendrieji įspėjimai ir patarimai

• Įspėjimas: atliekant darbus netoli variklio, jis gali būti karštas. Be to, bet kuriuo metu gali pradėti veikti variklio ventiliatorius.
• Įspėjimas: nelieskite išmetamųjų dujų vamzdžio. Nudegimo pavojus.
• Priklausomai nuo vietos įstatymų ir dėl savo saugumo, iš markės gamintojo atstovo įsigykite atsarginę dėžutę su lempučių bei saugiklių rinkiniu.

Prietaisų skydelio indikatorių reikšmės

Įspėjamosios prietaisų skydelio lemputės ir signalai, esantys ekrane ir šoniniame veidrodėlyje, informuoja vairuotoją apie įvairių automobilio sistemų būklę. Gedimo indikatoriaus lemputės informuoja vairuotoją apie automobilio sistemų gedimus. Indikatoriai informuoja vairuotoją apie įvairių automobilio sistemų būklę.

Svarbiausi įspėjamieji ir indikaciniai simboliai

• „iMT” indikatorius: skubiai susisiekite su oficialiu Toyota atstovu ar servisu, ar kitu kvalifikuotu specialistu.
• Automatinis stovėjimo stabdžio įjungimo indikatorius: perspėja apie automatinės stovėjimo stabdžio sistemos gedimą. Skubiai susisiekite su oficialiu Toyota atstovu ar servisu, ar kitu kvalifikuotu specialistu.
• PCS indikatorius: perspėja apie avarijos prevencijos sistemos gedimą. Įsijungus garsiniam signalui ir degant lemputei, skubiai susisiekite su oficialiu Toyota atstovu ar servisu. Jeigu garsinis signalas negirdimas, avarijos prevencijos sistema laikinai neveikia ir ją reikia koreguoti.
• „PKSB OFF” indikatorius (perspėjamasis signalas): perspėja apie „PKSB” sistemos gedimą. Jei garsinis signalas negirdimas, sistema laikinai išjungta dėl purvino ar apledėjusio sensoriaus. Įsijungus garsiniam signalui, skubiai susisiekite su oficialiu Toyota atstovu.
• „RCTA OFF” indikatorius (su signalu): perspėja apie „RCTA” funkcijos gedimą. Skubiai susisiekite su oficialiu Toyota atstovu.
• Galinės sėdynės saugos diržo indikatorius (su signalu): primena vairuotojui, kad keleivis neprisisegęs saugos diržo.
• Automatinės stabdymo sistemos indikatorius / važiavimo kontrolės indikatorius (su signalu): garsinis signalas reiškia, kad įsijungė automatinė stabdymo sistema arba važiavimo kontrolės indikatorius (tam tikruose modeliuose).
• Priešavarinės saugos sistemos (PCS) signalas: mirksintis signalas kartu su įspėjamuoju signalu informuoja apie gedimą. Mirksintis be garsinio signalo informuoja, kad PCS negali laikinai būti naudojamas. Jei signalas dega pastoviai, tai informuoja, kad VSC arba PCS, arba abi sistemos yra išjungtos.
• Hibridinio variklio perkaitimo įspėjamasis simbolis: informuoja apie hibridinio variklio perkaitimą. Sustokite saugioje vietoje ir išjunkite klimato sistemą. Patikrinkite, ar iš po kapoto kyla garai.
• Žemo plovimo skysčio lygio įspėjamasis simbolis: informuoja vairuotoją apie tai, kad baigiasi langų plovimo skystis. Įpilkite langų plovimo skysčio.
• Žemos temperatūros įspėjamasis simbolis: užsidega, kai temperatūra nukrenta žemiau 3 °C ir įspėja vairuotoją apie tai, kad kelias yra slidus.
• Galiniai rūko žibintai: galiniai rūko žibintai yra įjungti. Naudojimo sąlygos: pagrindiniai ar parkavimo žibintai ir priekiniai rūko žibintai yra įjungti.
• Saugos užuolaidų įspėjamasis simbolis: informuoja apie išjungtą saugos užuolaidų sistemą (RSCA). Išjunkite tik tuo atveju, jei saugos užuolaidų išsiskleidimas automobilio vertimosi atveju nėra pageidautinas.
• Sukimą palengvinančios funkcijos įspėjamasis simbolis: ši funkcija palengvina važiavimą staigiame posūkyje.
• Lėtos keturių varomų ratų sistemos įspėjamasis simbolis: pasirinktas lėtos keturių varomų ratų sistemos režimas. Naudokite šį režimą sunkiai pravažiuojamuose keliuose.
• Saugos sistemos indikatorius: informuoja apie imobilaizerio ar aliarmo sistemos įsijungimą.
• Žieminio režimo indikatorius: jeigu automobilis yra su automatine pavarų sistema, iš vietos yra pajudama naudojant 2 pavarą, kad sumažinti automobilių sukimosi vietoje pavojų.
• Parkavimo pagalbos indikatorius: informuoja vairuotoją apie įjungtą parkavimo pagalbos sistemą.
• Kelių režimų mechaninės pavarų sistemos indikatorius: informuoja apie kelių režimų pavarų svirties gedimą ar perkaitimą. Vadovaukitės instrukcijomis, pateiktomis automobilio naudojimo vadove.
• Silpno akumuliatoriaus įspėjamasis simbolis (hibridinis automobilis): informuoja, kad hibridinio automobilio traukos baterija yra silpna. Jeigu simbolis užsidega po to, kai automobilis yra ilgai stovėjęs, tai gali ir nereikšti gedimo.
• Išmaniosios užrakinimo ir užvedimo sistemos indikatorius: jeigu žalias indikatorius neužsidega, variklio nėra galimybės užvesti. Priežastys gali būti įvairios.
• Išmaniosios užrakinimo ir užvedimo sistemos įspėjamasis simbolis: geltonai mirksintis simbolis informuoja apie inteligentiškos užrakinimo ir užvedimo sistemos gedimą.
• Hibridinės sistemos įspėjamasis signalas: informuoja apie gedimą hibridiniame variklyje. Netęskite važiavimo.
• KDSS įspėjamasis simbolis: informuoja apie KDSS (Kynetic Dynamic Suspension System) kinetinės-dinaminės adaptyvios pakabos sistemos gedimą. AFS sistemos gedimo atveju paprastų žibintų pajėgumas paprastai nesumažėja.
• Slėgio padangose įspėjamasis simbolis: informuoja vairuotoją apie žemą slėgį padangose. Patikrinkite ir, jei reikia, sureguliuokite padangų slėgį.
• Variklio gedimas: informuoja apie gedimą variklio elektronikos sistemoje, elektroniniame maišytuvo vožtuve, Multidrive ar automatinės pavarų sistemos elektronikos sistemoje.
• Saugos diržo įspėjamasis simbolis (su garsiniu signalu): informuoja apie tai, kad vairuotojas nėra užsisegęs saugos diržo.
• Atidarytų durelių indikatorius: informuoja apie atidarytas ar negerai uždarytas dureles, kapotą ar bagažinės dangtį.
• Galinei sėdynių saugos diržo įspėjamasis simbolis: primena vairuotojui ir keleiviams, kad reikia užsisegti saugos diržus.
• Degalų lygio įspėjamasis simbolis: rodo, kad degalų lygis bake yra kritęs iki rezervinio lygio (apie 5-9l).
• Papildomos apsaugos sistemos (SRS) indikatorius: informuoja apie gedimą saugos pagalvėse ar saugos diržų įtempikliuose.
• Elektrinio vairo stiprintuvo (EPS) indikatorius: informuoja apie vairo stiprintuvo gedimą.
• Sportinio režimo įspėjamasis simbolis: naudokite šį režimą, kad pasiektumėte maksimalų budrumą (pvz., važiuojant kalnų keliais arba lenkiant).
• Ekonominio važiavimo įspėjamasis simbolis: dega, kai automobilis važiuoja ekonomiškai.
• EV-režimo įspėjamasis simbolis: EV režimu automobilį valdo elektrinis variklis, varomas hibridiniu varikliu.
• Ekonomiško važiavimo režimo įspėjamasis simbolis: naudokite šį režimą, kad sutaupytumėte degalų kelionėje, kai dažnai reikia paspartinti ir stabdyti.
• Hibridinės sistemos parengties indikatorius: informuoja, kad hibridinį variklį neįmanoma užvesti, jei pavarų perjungimo svirtis yra „N“ padėtyje.
• Centrinio diferencialo užrakto įspėjamasis simbolis: įspėjamasis simbolis įsijungia, kai yra įjungta keturių varomų ratų schema.
• Galinio diferencialo užrakto įspėjamasis simbolis: mirksi galinio diferencialo užrakinimo ir atrakinimo atveju. Jei galinis diferencialas yra užrakintas, neveikia ABS stabdys.
• Automatinės pavarų dėžės skysčio temperatūros įspėjamasis simbolis: informuoja, kad automatinės pavarų dėžės skysčio temperatūra yra per aukšta.
• Riboto praslydimo diferencialas: AUTO LSD funkcija yra įjungta, jei sistema yra TRC režimu. Ji įsijungia, jei vienas varomas ratų sukasi.
