Greičių dėžė yra neatsiejama automobilio dalis, atsakinga už variklio galios perdavimą ratams ir automobilio greitėjimą. Šiame straipsnyje bus aptarta, kaip variklio galia ir sukimo momentas sąveikauja su greičių dėže, kokia yra velenų apsisukimų grafiko reikšmė ir kaip įvairios pavarų dėžės konstrukcijos veikia transporto priemonės eksploataciją.
Variklio Galia, Sukimo Momentas ir Pagreitis: Teorijos Pagrindai
Diskusijose apie automobilio dinamines savybes dažnai iškyla klausimas, kas svarbiau - variklio sukimo momentas ar galia. Nors kai kas teigia, kad maksimalus variklio sukimo momentas autosporte mažai įtakos turi, ir daug svarbiau yra kilovatai (galia), būtina suprasti abiejų dydžių sąsają. Galia yra išvestinis dydis, matuojamas iš momento. Žinant ir momentą, ir sūkius, galiai skaičiuoti egzistuoja formulė.
Galios formulė yra paprasta: P = M * ω, kur P - galia, M - sukimo momentas, o ω - kampinis greitis (variklio apsisukimų skaičius). Ši formulė reiškia, kad galia yra sukimo momento ir greičio sąryšis, kitaip tariant, išvestinis dydis iš to paties sukimo momento.
Priimant, kad masės yra vienodos ir nevertinant pasipriešinimo (vėjo, riedėjimo ir pan.), pagreičio dydį lems ratų keliui perduodama jėga (a=F/m). Žinant variklio generuojamą galią (P), važiavimo greitį (v) ir nuostolius perdavoje (Pn) nesunku pasiskaičiuoti ratų keliui perduodamą jėgą: F = (P - Pn) / v, kur [P-Pn] yra ratams tenkanti galia. Viską gražiai susistačius gaunasi, kad greitėjimas a = (P-Pm)/(v*m) priklauso tiesiogiai nuo variklio galios.
Tačiau realybėje reikia atsižvelgti į labai daug parametrų, tokių kaip sukibimas, ratų praslydimas, pavarų santykiai (kad variklis kuo ilgiau dirbtų maksimalios galios apsisukimuose), pavarų perjungimo greitis, svorio santykiai ir pan. Populiarus pavyzdys paaiškina sukimo momentą: niutonmetras tai, kiek arklys patempia prie tam tikro apsisukimų skaičiaus, kas yra arklio greitis (atitikmuo). Jei automobilis ar motociklas turi daugiau niutonmetrų, tai tiesiog reiškia, kad prie tam tikro greičio variklis sugeba tempti didesnį krūvį.
Greitėjimas fizikoje priklauso ne tik nuo galios, bet ji kiekvienu momentu yra perskaičiuojama. Nors automobilis gali turėti 200 kW galią, ne visada žinoma, kokia galia pasiekiama prie žemesnių apsukų. Automobiliai su dideliu galingumu, bet mažu sukimo momentu, gali greitėti lėčiau nuo nulio, bet greičiau didesniu greičiu. Jei masės ir formos vienodos, automobilis su didesniu galingumu pasieks didesnį greitį, nebent greičių dėžė neleistų to padaryti.
Liaudiškai kalbant, greičiausiai greitėja tas automobilis, kurio galia kiekvienu esamu momentu yra didžiausia. Tai reiškia, kad jei sukimo momento kreivė ilgoje juostoje yra didesnė už kitą, tai toks automobilis greitės sparčiau. Todėl sukimo momentas yra svarbus. Galios santykis bus tiesiogiai proporcingas nuo sukimo momentų santykiui, o greitėjimas - jėgos dydis esamu momentu, kas ir yra sukimo momentas.

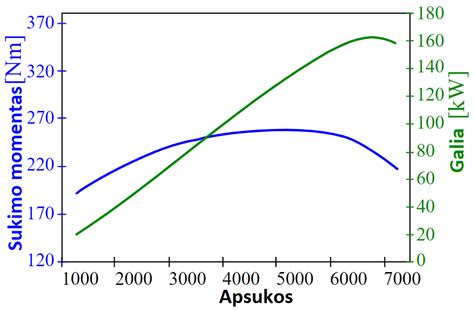

Automobilių sporte svarbūs yra ir kilovatai, nes būtent žaidimas vyksta tose apsisukimuose, kurie atitinka galios piką. Variklio sukimo momento grafiko kreivė pagal variklio apsukas parodo visą variklio potencialą. Reduktorius, mažindamas veleno apsisukimų skaičių, didina momentą, o galia išlieka apylygė. Pavarų dėžės sporte naudojamos tam, kad variklis kuo ilgiau suktųsi sūkių diapazone, kai pasiekiama maksimali galia.
Greičių Dėžės Velenų Apsisukimų Grafikas ir Skaičiavimai
Greičių dėžės velenų apsisukimų grafikas yra esminis įrankis projektuojant ir analizuojant pavarų sistemas. Projekto užduotys apima pradinius duomenis, skaičiavimus, maksimalių pjovimo greičio apsisukimų ir visų velenų sukimo momentų apskaičiavimą, spindulinės greičių diagramos sudarymą, krumpliaračių krumplių skaičiaus skaičiavimą ir modulių nustatymą.
Norint sudaryti tokį grafiką, skaičiuojamas greičių dėžės paskutiniojo veleno (suklio) apsisukimų variantų skaičius (k). Pavyzdžiui, variklio tipas 132M-8, kurio galingumas yra 3 kW ir apsisukimų skaičius 716 aps/min, yra pradinis duomenų taškas. Krumpliaračių krumplių skaičius skaičiuojamas, kai krumpliaračiai yra tiesiakrumpliai ir jų moduliai yra vienodi (pvz., m = 2.5 = const).
Pagal užduoties sąlygą apskaičiuojami suklio minimalūs ir maksimalūs sukimosi dažniai, sudaromi keturi struktūriniai tinkleliai. Pasirinkus tinkamiausią, nubraižomas velenų apsisukimų grafikas, išskaičiuojama suklio apsisukimų eilė ir nubraižoma kinematinė schema. Krumpliaračiams parenkamas vienodas 2,5 mm modulis, kad būtų lengvesnė jų gamyba.
Greičių Dėžės Sandara ir Veikimo Principai
Greičių dėžės, reduktoriai ir kitos specialiosios pavaros yra sudėtingi mechanizmai. Pirminis reduktorius, pavyzdžiui, su aštuoniomis papildomomis pavaromis, turi didelį perdavimo skaičiaus žingsnį, leidžiantį varikliui veikti efektyviausiu režimu. Perjungimo procesą užtikrina specialūs pavarų dėžių elementai.
Krumpliaračiai
Krumpliaračiai perduoda jėgas ir judesį. Automobiliams dažniausiai naudojami cilindriniai krumpliaračiai. Pagal krumplių tipą jie skirstomi į tiesius ir įstrižus. Pagal krumplių padėtį būna išorinio ir vidinio sukibimo. Jų tikslus skaičiavimas ir parinkimas yra gyvybiškai svarbus greičių dėžės efektyvumui ir ilgaamžiškumui.
Riedėjimo Guoliai
Automobilių agregatuose velenai ir krumpliaračiai sukasi riedėjimo guoliuose. Pagal riedėjimo elementų formą jie skirstomi į rutulinius, cilindrinius ritininius, kūginius ritininius, sferinius ritininius ir adatinius. Jie dar skirstomi į radialinius ir ašinius. Tinkami guoliai užtikrina sklandų velenų sukimąsi ir sumažina trintį.
Veleno Sandarikliai
Pavarų velenai yra sandarinami radialiniais sandarikliais, kurie apsaugo nuo alyvos nuotėkio ir dulkių patekimo į mechanizmą, taip užtikrindami ilgalaikį ir patikimą greičių dėžės veikimą.
Automatinių Transmisijų Konstrukcijos ir Priežiūra
Automatinių transmisijų konstrukcijos ir jų variantai yra itin įvairūs. Automatinę transmisiją sudaro hidraulinis transformatorius ir planetinė pavarų dėžė, kurie gali būti sujungti tarpusavyje įvairiais būdais. Hidrodinaminis transformatorius veikia kaip sankaba ir sukimo momento transformatorius. Varikliui veikiant tuščiąja eiga, transmisijai galios srautas neperduodamas.
Planetinės Pavarų Dėžės
Automatinėse transmisijose dažniausiai naudojamos planetinės pavarų dėžės. Jos leidžia pavarų dėžei keisti pavaras, naudojant kelis dantytus mechanizmus, kurie gali sukti skirtingais greičiais ir kampais, priklausomai nuo situacijos.
Belaiptės Transmisijos (CVT)
Belaiptėje transmisijoje (CVT) norimas greitis gaunamas belaipsniškai keičiant perdavimo skaičių. Ši sistema neturi tradicinių pavarų, bet naudoja diržus arba grandines, kad pastoviai keistų perdavimo santykį, todėl ji gali palaikyti optimalias variklio apsukas bet kuriuo greičiu.
Dvigubos Sankabos Transmisijos (DSG/DCT)
Automatinės pavarų dėžės su elektroniniu valdymu, tokios kaip DSG (daugiaspaudžių pavarų dėžė) arba DCT (dvigubos sankabos transmisija), gali būti valdomos visiškai automatiškai. DCT sujungia mechaninės pavarų dėžės efektyvumą su automatinės pavarų dėžės komfortu, naudodama dvi atskiras sankabas (vieną nelyginiams, kitą lyginiams pavarų skaičiams) ir užtikrindama sklandų perjungimą nenutraukiant galios.
Automatinė pavarų dėžė pati nusprendžia, kada ir kokią pavarą reikia įjungti, priklausomai nuo variklio apsukų (RPM), greičio ir vairuotojo pageidavimų (jei reikia, galima pasirinkti sportinį režimą arba rankinį režimą). Elektroninis valdymas naudoja kompiuterines sistemas, stebinčias įvairius parametrus, tokius kaip greitis, variklio apsukos ir vairuotojo elgesys, leidžiančias pavarų dėžei pasirinkti tinkamą laiką perjungimui ir pagerinti degalų sąnaudas.
Kaip veikia automatinės transmisijos?
Priežiūra ir Dažniausi Gedimai
Lietuvoje automatinės pavarų dėžės tapo nauju standartu, tačiau dauguma vairuotojų nežino, kad kasdienėje miesto aplinkoje, ypač važiuojant spūstyse, automatinė transmisija patiria didžiulius krūvius. Šiuolaikinės automatinės pavarų dėžės yra suprogramuotos taupyti degalus, tačiau važiuojant spūstyse ar labai lėtai, transmisija nuolat junginėja tarp pirmos ir antros pavaros. Mechanikai rekomenduoja važiuojant spūstyse ar lėtai mieste įjungti „S“ (Sport) režimą, nes toks veikimo principas sumažina dėžės apkrovą ir pavarų keitimo skaičius mažėja.
Lietuvos servisai pastebi, kad dauguma DSG ar Aisin dėžių gedimų yra susiję su miesto eksploatacija - dažnu start-stop režimu, trumpomis kelionėmis ir laiku nekeičiamu alyvos filtru. Rekomenduojama keisti alyvą kas 60-80 tūkst. kilometrų.
Automatinių pavarų dėžių mitai:
- Dažnesni gedimai: Automatinės pavarų dėžių gedimai dažniausiai atsiranda dėl nepakankamos priežiūros.
- Didėja degalų sąnaudos: Nors senesniuose automobiliuose tai buvo tiesa, šiuolaikinės automatinės pavarų dėžės yra tobulesnės ir degalų ekonomija netgi lenkia mechanines.
- Kiti mitai: Dažnesnis stabdžių trinkelių keitimas ar ribotas kilometražas neturi pagrindo ir priklauso nuo vairuotojo įpročių bei eksploatacijos.
Priežiūros patarimai:
- Atsargiai važiuoti esant šaltam varikliui, ypač žiemą, kai pavarų dėžės alyva būna sušalusi.
- Nereikėtų piktnaudžiauti staigiu pavarų dėžės režimų perjunginėjimu iš D į R ir atvirkščiai.
- Nerekomenduojama automobilio su automatine pavarų dėže tempti, nebent mažu greičiu ir trumpą atstumą, nes nedirbant varikliui, pavarų dėžės tepimo mechanizmas neveikia.
- Stovėjimo stabdžio naudojimas prailgina pavarų dėžės eksploataciją.
Dažniausi gedimai ir jų požymiai:
- Sunkiai automatiškai persijungiantys bėgiai: Gali reikšti sumažėjusį tepalų lygį arba rimtesnes problemas.
- Staigiai kintančios variklio apsukos: Apsukoms šokant į viršų ar žemyn, verta patikrinti pavarų dėžę.
- Automobilio pajudėjimo vėlavimas: Užvedus variklį ir perjungus iš parkavimo režimo į važiavimo, automobilis pajuda ne iškart.
- Negerumas: Garsai, sklindantys iš pavarų dėžės, gali signalizuoti apie gedimus.
- Degėsių kvapas: Gali atsirasti dėl per aukštos pavarų dėžės tepalo temperatūros, kurią lemia nekokybiškas, pasenęs tepalas, jo trūkumas arba aušinimo sistemos problemos.
Svarba ir Velenų Apsisukimų Grafiko Funkcija
Velenų apsisukimų grafikas yra esminis įrankis projektuojant ir eksploatuojant greičių dėžes, leidžiantis vizualizuoti ir analizuoti variklio bei transmisijos veikimą. Tai padeda suprasti, kaip variklio galia ir sukimo momentas efektyviausiai perduodami ratams, atsižvelgiant į pavarų santykius ir variklio sūkių diapazoną. Optimalus šio grafiko analizavimas ir pritaikymas leidžia užtikrinti maksimalų automobilio greitėjimą, degalų efektyvumą ir ilgaamžiškumą.
