Kardaninis velenas, dar žinomas kaip galios tiekimo velenas (GTV), yra esminis komponentas žemės ir miškininkystės technikoje, skirtas variklio mechaninės galios perdavimui įvairiems padargams ir įrenginiams. Jo patikimumas ir efektyvumas tiesiogiai veikia mašinų našumą ir ilgaamžiškumą.
AMA prekės ženklo kardaninis velenas: bendras aprašymas ir specifikacijos
AMA prekės ženklo kardaninis velenas yra universalus sprendimas, tinkamas trąšų barstytuvams, lauko purkštuvams, juostiniams arba diskiniams pjūklams, miško gervėms, rąstų skaldyklėms ir panašiai miško bei žemės ūkio įrangai. Šis velenas tinka žemesnio ir vidutinio našumo diapazono žemės ar miškininkystės technikai ir sukimo momentui iki maksimalaus 460 Nm.
Techninės specifikacijos:
- Modelis: 4SSZ0984CEBCB
- Katalogo numeris: 10420007
- Maksimalus sukimo momentas: 460 Nm
- Medžiaga: Plienas, plastikas
- Ilgis: 98,4 cm
- Tvirtinimas: Standartinis 1 3/8' / 6 dantų
GTV pagamintas iš patvaraus plieno, kas užtikrina jo atsparumą dideliems iššūkiams ir garantuoja sklandų darbą. Saugiam darbui užtikrinti, traktoriaus GTV yra su grandine, neleidžiančia apsaugai pasisukti. Tvirta konstrukcija ir preciziškas apdirbimas prisideda prie patikimo veikimo. Šis kardaninis velenas (4 kat.) turi standartizuotą 1 3/8' jungtį su 6 dantimis tiek pavaros, tiek įrenginio pusėse, todėl tinka daugeliui populiarių mašinų ir transporto priemonių.
Kas yra galios tiekimo blokas?
Galios nuėmimo velenas (GTV arba PTO) yra pavarų dėžė su sandarikliais, guoliais ir kitomis judančiomis dalimis, kuri perduoda variklio mechaninę galią kitai įrangai, neturinčiai savo variklio. Šis galios perdavimas taikomas antriniam velenui, kuris varo hidraulinį siurblį, generatorių, oro kompresorių, pneumatinį pūstuvą arba vakuuminį siurblį.
Kardaniniai velenai ir juose esantys guoliai turi atlaikyti dideles radialines apkrovas. Žemės ūkio pasaulyje įranga, varoma galios tiekimo velenu (GTV), paprastai apima žemės dirbimo techniką, sėjos ir sodinimo techniką bei šienavimo techniką. Jei technikai reikalingas koks nors veleno sukimasis, bet nėra atskiros galios, galima teigti, kad technika skirta varyti galios tiekimo velenu (GTV).

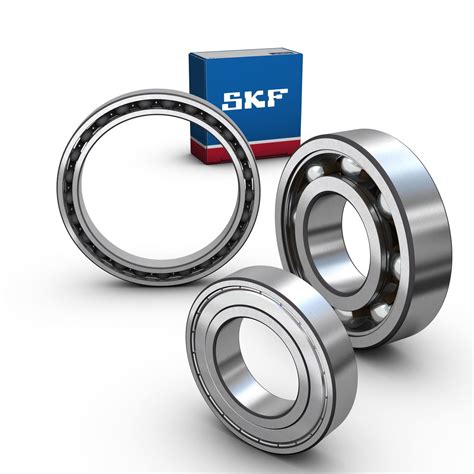

Guolių vaidmuo GTV konstrukcijoje
Pasirenkant galios tiekimo veleną, būtina atsižvelgti į konkrečius taikymo reikalavimus ir antrinio arba varomojo komponento galios poreikius. Lygiai taip pat svarbu atsižvelgti į galios perdavimo veleno guolius, nes jie patiria daugybę jėgų. Kokybiški guoliai gaminami atsižvelgiant į specifinius galios nuėmimo agregatų reikalavimus, tokius kaip:
- Varomojo komponento sukimo momento ir arklio galių reikalavimai
- Pertraukiamas arba nuolatinis veikimas
- Programos naudojimas
- Varomojo komponento greičio reikalavimai
- Tvirtinimo paviršiaus matmenys ir parinktys
- Vietos paskirstymas
- Radialinės apkrovos dydis
Guolių tarnavimo laikas ir kokybė
Medžiagos kokybė yra vienas iš svarbiausių komponentų, siekiant maksimaliai padidinti guolių tarnavimo laiką. Aukštos kokybės plienas reikalingas, kad būtų sumažintas guolių nuovargis ir pagerintas eksploatacinis našumas. Renkantis guolius patikimoms mašinoms kurti, dažnai pamirštama nuosekli gamyba, rutulių ir ritinėlių parinkimas bei kokybės kontrolės valdymas. Kai kiekviename užsakyme produktas yra tas pats, lūkesčius galima užtikrintai patenkinti, užtikrinant, kad mašinos veiktų taip, kaip numatyta, kiekvieną dieną.
Atsparumas lūžiams ir apkrovoms
Paprastai traktoriaus galios tiekimo agregatas yra prijungtas prie hidraulinės sistemos, kuri naudoja skysčių perdavimą pavarų dėžei maitinti. Dėl tokio galios perdavimo gali sugesti guoliai. GTV guoliai turi būti atsparūs pažeidimams vibracijos metu, todėl aprūpinami tvirtais laikikliais, didelėmis kniedėmis ir kitais elementais.
GTV guoliai turi turėti didelį atsparumą tiek radialinėms, tiek ašinėms apkrovoms. Guoliai optimizuojami siekiant padidinti jų stiprumą, pritaikant tokias idėjas kaip pečių aukščio ar narvelio konstrukcijos pritaikymas.
Guolių priežiūra yra labai svarbi. GTV guoliams, kaip ir kitiems komponentams, reikalinga vizualinė apžiūra ir reguliari priežiūra, kad padidėtų jų tarnavimo laikas ir išliktų produktyvumas.
Galios tiekimo velenų tipai
Traktoriaus galios kilimas išveda dalį galios, kad galėtų valdyti atraminių žemės ūkio padargų darbo mechanizmą. Pagal skirtingas traktoriaus montavimo padėtis galia gali būti skirstoma į du tipus:
- Galinį
- Priekinį
Pagal greičio charakteristikas GTV gali būti suskirstytas į pastovaus greičio tipą ir sinchroninio greičio tipą.
Pastovaus greičio GTV
Pastovaus greičio GTV greitis yra pastoviai proporcingas variklio sūkiams. Didžiausia galia esant standartiniam greičiui yra:
- I tipas: 48 kW
- II tipas: 92 kW
- III tipas: 185 kW
Variklio sūkių skaičius, atitinkantis standartinį sūkių skaičių, paprastai yra ne mažesnis kaip 80 procentų vardinio sūkių skaičiaus.
Trys pastovaus greičio GTV tipai gali būti atskirti pagal jų funkcines charakteristikas:
- Nepriklausomas GTV: Kai traktorius paleidžiamas, važiuoja, persijungia ir sustoja, nepriklausomas GTV neturės įtakos normaliam varomų žemės ūkio padargų darbui. Žemės ūkio padargų darbo mechanizmo paleidimas ir stabdymas nepriklauso nuo traktoriaus mechanizmo paleidimo, veikimo ir išjungimo.
- Pusiau nepriklausomas GTV: Traktoriui paleidžiant, važiuojant, persijungiant ir sustojant, pusiau nepriklausomas GTV neturės įtakos normaliam varomų žemės ūkio padargų darbui. Žemės ūkio padargų darbo mechanizmo paleidimas, veikimas ir sustabdymas negali įvykti tuo pačiu metu, kai paleidžiamas ir sustabdomas traktorius. Tačiau, kai dirba vilkikas, pirmiausia reikia užvesti žemės ūkio padargus, o tik tada galima užvesti traktorių. Sustabdyti žemės ūkio techniką galima tik sustabdžius traktorių, tai yra prieš paleidžiant traktorių ir sustojus žemės ūkio technikos darbo mechanizmui.
- Priklausomas (nepriklausomo GTV) veikimas: Nepriklausomo GTV veikimą ir sustabdymą visiškai riboja traktoriaus veikimas ir išjungimas, tai yra, GTV gali būti įjungtas tik traktoriui pradėjus važiuoti. Kai traktorius sustoja, GTV iš karto sustoja.
Sinchroninio greičio GTV
Sinchroninio greičio GTV greitis yra proporcingas traktoriaus greičiui. Didelės galios traktoriuose kardaninis velenas turi du standartinius greičius. Tam nustatomos dvi atitinkamos veleno galvutės (1 pav.) arba keičiamų velenų galvučių struktūra (2 pav.). Viršutinė kardaninio veleno pusė 2 paveiksle yra 1000 aps./min. veleno galvutė, o apatinė - 540 aps./min.
Standartas nurodo kardaninio veleno padėtį ant traktoriaus ir santykinę padėtį su kabliu ir traktoriumi. Eksploatacijos metu varomam padargo pavaros velenui leidžiama suktis tam tikrame diapazone. Kad būtų užtikrintas normalus veikimas ir asmens saugumas, galios įtaisas turi būti su apsauginiu įtaisu.
GTV integravimas savaeigiuose smulkintuvuose
Savaeigiuose smulkintuvuose, tokiuose kaip Claas Jaguar, galios tiekimo velenai atlieka esminę funkciją perduodant variklio galią įvairiems technologinio proceso mechanizmams.
Mažesnio laidumo smulkintuvuose variklio gale yra skriemulys su stabdžiu ir sankaba. Prie variklio prijungtas pagrindinis alyvos siurblys, tiekiantis alyvą važiuoklės hidrauliniams varikliams. Aštuonių, septynių ar šešių takelių (priklauso nuo variklio galios) pavaros diržas suka keičiamo debito hidraulinius siurblius, kurie alyvą tiekia dviem hidrauliniams varikliams. Šie varikliai suka ir keičia sangrėbų rinktuvo pavaros kardaninio veleno bei tiekimo būgnų kardaninio veleno sukimosi dažnį. Alyvos siurblių pavaroje yra automatinė hidraulinė stabdymo sistema, kuri, išjungus pavarą, sustabdo smulkinimo būgno, maigiklio ir metiklio sukimosi dažnį.
Naujausių smulkintuvų augalų tiekimo mechaninės pavaros kardaninį veleną suka hidraulinis variklis. Iš kabinos operatorius sklandžiai keičia jo sukimosi dažnį ir augalų pjaustinio ilgį. Pjaunamosios ar rinktuvo pavara kardaniniu velenu yra sujungta su kitu hidrauliniu varikliu, kurio sukimosi dažnį keičia automatinė valdymo sistema arba operatorius.
Kai užstringa augalai rinktuve ar kukurūzų pjaunamojoje, operatorius gali įjungti reversinę pavarą. Gali būti įjungta ir tiekimo būgnų reversinė pavara.
