Paskirstymo diržo keitimas yra viena iš svarbiausių ir atsakingiausių procedūrų variklio techninės priežiūros metu. Dažniausiai didžiausios klaidos pasitaiko būtent keičiant paskirstymo diržą. Siekiant užtikrinti sklandų ir teisingą paskirstymo diržo keitimą, „ContiTech Power Transmission Group“ pateikia detalią keitimo darbų instrukciją, skirtą „Ford Focus“ 2,0 litrų, 16 vožtuvų, EDDB, EDDC, EDDD tipo varikliams, akcentuojant specialių fiksavimo įrankių naudojimą.
Paskirstymo diržo keitimo instrukcija „Ford Focus“ 2.0L 16V EDDB, EDDC, EDDD varikliams
Ši instrukcija padės teisingai atlikti paskirstymo diržo keitimą ir išvengti dažniausių klaidų.
Pasiruošimas ir komponentų nuėmimas
- Nuėmę paskirstymo diržą, nepasukite paskirstymo veleno ir alkūninio veleno.
- Demontuokite vairo stiprintuvo rezervuarą (neatjunkite žarnų).
- Nuimkite papildomų mazgų pavaros diržą.
- Nuimkite aušinimo skysčio išsiplėtimo rezervuarą (neatjunkite žarnų).
- Demontuokite aušinimo skysčio siurblio skriemulį.
- Nuimkite apatinį ir viršutinį paskirstymo gaubtą.
- Nuimkite priekinį variklio tvirtinimą (atliekant šiuos darbus paremkite variklį).
- Nuimkite tarpinį paskirstymo gaubtą.
- Išimkite degimo žvakes.
- Nuimkite terminę apsaugą, alyvos karterio alsuoklio žarną ir vožtuvų dangtelį.
- Svarbu išlaikyti atlaisvinimo eiliškumą!
Veleno fiksavimas specialiais įrankiais

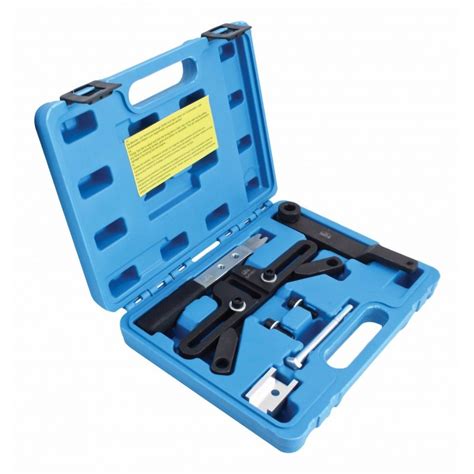

Norint tiksliai nustatyti ir užfiksuoti velenus, būtina naudoti specializuotus fiksavimo įrankius:
- Į velenus įstatykite paskirstymo velenų fiksavimo įrankį OE (303-376).
- Įstatykite alkūninio veleno fiksavimo įrankį OE (303-574). Pirmiausia išsukite iš variklio bloko žvakę ir įsukite fiksavimo įrankį.
- Stebėkite ant alkūninio veleno skriemulio esančią žymę.
Seno paskirstymo diržo nuėmimas
- Atlaisvinkite įtempimo guolio varžtą ir pašalinkite paskirstymo diržo / įtempimo guolio įtempimą.
- Dabar galima nuimti paskirstymo diržą.
Naujo diržo montavimas ir įtempimas
- Atlaisvinkite paskirstymo veleno krumpliaračių varžtus. Tai atliksite krumpliaračio fiksavimo įrankio OE (205 072) pagalba.
- Patikrinkite arba iš naujo nustatykite paskirstymo veleno padėtį tokia pat tvarka, kaip ir atliekant nuėmimo darbus.
- Sudėkite naujus komponentus. Įsitikinkite, kad paskirstymo diržo įtempiklio fiksavimo laikiklis yra jam skirtoje vietoje, metalinio gaubto griovelyje.
- Paskirstymo diržą uždėkite priešinga laikrodžio rodyklės sukimuisi kryptimi, pradėdami nuo alkūninio veleno krumpliaračio. Būkite atsargūs - uždėjimo metu nesulenkite paskirstymo diržo.
- Įtempkite paskirstymo diržą priešinga laikrodžio rodyklės sukimuisi kryptimi. Įtempimui sukite įtempimo guolį tol, kol tarpusavyje sutaps įtempimo guolio žymės.
Fiksavimo įrankių nuėmimas ir galutinis priveržimas
- Uždėkite atgal alkūninio veleno skriemulį. Visus veiksmus atlikite atvirkštine tvarka, naudojant fiksavimo įrankį.
- Išimkite fiksavimo įrankius ir priveržkite išmetimo pusės paskirstymo veleno varžtus. Užveržimui naudokite 68 Nm sukimo momentą. Tada priveržkite įpurškimo pusės paskirstymo veleno varžtus.
Patikra ir galutinis surinkimas
- Pasukite variklį du apsisukimus (veikiančiam varikliui įprasta kryptimi). Nustatykite variklio cilindrą Nr. 1 ties VRT žyme. Įstatykite paskirstymo veleno ir alkūninio veleno fiksavimo įrankius. Jeigu fiksavimo įrankis neįsistato, pakoreguokite vožtuvų nustatymo padėtis.
- Išimkite fiksavimo įrankius, į cilindrų bloką įsukite žvakę (naudokite 24 Nm sukimo momentą).
- Montavimas atliekamas šia tvarka:
- Uždedamas vožtuvų dangtelis (1-os eilės varžtai - 2 Nm, 2-os eilės varžtai - 7 Nm sukimo momentas).
- Sumontuojamos degimo žvakės.
- Uždedama viršutinė paskirstymo diržo apsauga (10 Nm) kartu su apatine paskirstymo diržo apsauga (7 Nm).
- Sumontuojamas aušinimo skysčio siurblio skriemulys (24 Nm).
- Sumontuojamas papildomų mazgų pavaros diržas.
- Ant lipduko (jį rasite pakuotėje) užrašykite originalaus „ContiTech“ paskirstymo diržo keitimo datą ir ridą, užklijuokite jį variklio skyriuje.
Svarbios rekomendacijos
Atliekant paskirstymo diržo keitimą, rekomenduojama kartu pakeisti įtempimo guolį, laisvąjį guolį (parazitinį) ir aušinimo skysčio siurblį. Tai yra svarbu, nes vėliau sugedus aušinimo skysčio siurbliui, tektų iš naujo atlikti visus keitimo darbus ir naudoti naujas dalis. „Ford“ tokiu atveju draudžia toliau eksploatuoti panaudotą paskirstymo diržą.
Paskirstymo diržo keitimo įrankiai ir jų svarba
Specializuoti įrankiai yra neatsiejama bet kokio profesionalaus variklio remonto dalis, ypač keičiant paskirstymo diržą. Jie užtikrina tikslumą, saugumą ir padeda išvengti brangių klaidų. Šioje kategorijoje fiksavimo ir blokavimo įrankiai yra esminiai, norint tinkamai užfiksuoti velenus ir krumpliaračius montavimo metu.

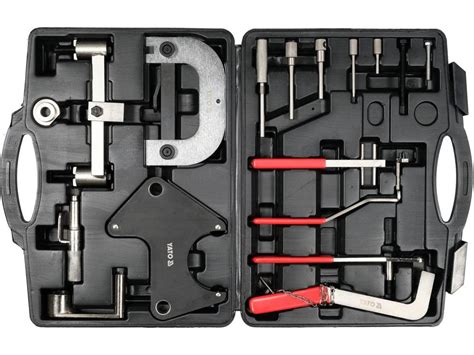

Specializuoti velenų fiksavimo įrankiai
Rinkoje siūlomas platus veleno, smagračio blokavimo įrankių ir variklio aptarnavimo rinkinių asortimentas, pritaikytas įvairioms automobilių markėms ir modeliams. Nors „Ford Focus“ varikliams naudojami specifiniai OE įrankiai, daugelis gamintojų, tokių kaip „BGS Technic“, siūlo analogiškus sprendimus kitiems populiariems automobiliams.
Pavyzdžiui, galima rasti specializuotus įrankius, tinkančius dyzeliniams ir benzininiams varikliams, tokius kaip veleno blokatoriai, kurie padeda tiksliai nustatyti velenų padėtį. Yra ir specifinės galvutės velenams, skirtos VAG (VW, Audi, Seat, Skoda) 1.8, 2.0L 4 cilindrų varikliams su paskirstymo grandine, leidžiančios tiksliai manipuliuoti velenais. Taip pat siūlomi ir įrankiai diržo montavimui, skirti POLY-V tipo diržams, kurie leidžia juos uždėti be žalos diržų sistemai. Daugeliui variklių modelių taip pat gaminami išsamūs diržo aptarnavimo rinkiniai ir veleno nuėmėjai, specializuoti konkretiems varikliams, pavyzdžiui, VW Golf, Passat, Audi A4 su 1.8/2.0L varikliais. Be to, gaminami ir variklio fiksavimo įrankių komplektai konkretiems varikliams, kaip antai BMW N47/N47S varikliams, kurie tinka įvairiems BMW modeliams.
